Reproductor de MP3 / MP4 que se apaga

Reproductor de archivos MP3 / WAV / AAC / MP4, marca Denver, modelo MPG-4021, que se apaga al rato de la conexión. Parece ser que la batería dura muy poco. En estos casos es muy probable que la batería esté deteriorada por el uso o bien por haber estado mucho tiempo sin carga. Para abrirlo retiro los dos tornillos de su panel posterior, uno de los cuales está bajo el precinto de control de calidad.

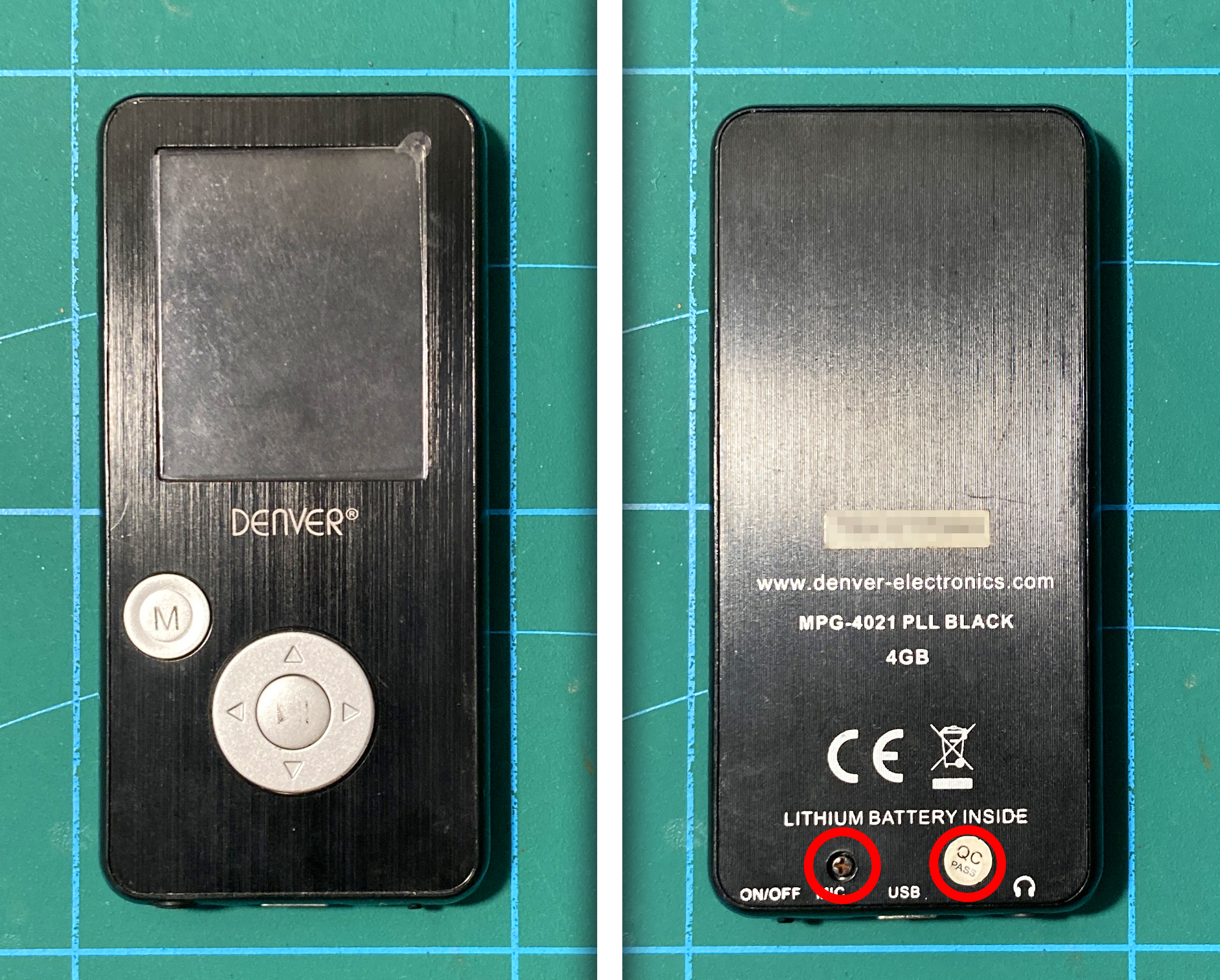

Izquierda: Reproductor Denver MPG-4021 / Derecha: tornillos a extraer
Reproductor Denver MPG-4021

Para retirar el panel posterior introduzco una herramienta de metal flexible ultrafina en la junta y voy abriendo el contorno. Hago palanca con un destornillador plano fino para ir haciendo saltar las diferentes pestañas que hay.

Extracción del panel posterior
Extracción del panel posterior

El interior muestra la batería, adherida a la parte posterior de la pantalla, y la placa de control. Para retirar la batería vuelvo a usar la misma herramienta para ir separándola de la pantalla sin dar tirones. Luego, con un destornillador plano fino, voy haciendo palanca muy poco a poco hasta que la batería quede libre. Es muy importante no tirar con fuerza para no dañar la pantalla LCD.

Extracción de la batería
Extracción de la batería

Se trata de una batería de litio tipo 352030* (3,5mm de espesor, 20mm de ancho y 30 de largo), de 3,7V y 180mAh. Compro una equivalente con un poco más de capacidad: 200mAh. Para desoldarla solo tengo que tener precaución de no cortocircuitar los terminales con el soldador, por lo que uso uno de precisión de 12W.

*: Los códigos de estas baterías no están normalizados, por lo que se pueden encontrar numeraciones que representen el orden espesor, ancho y largo de forma distinta.

Substitución de la batería
Substitución de la batería

La batería nueva queda pegada a la pantalla con un poco de cinta de doble cara. Cierro el reproductor y pruebo el dispositivo.

Reproductor en funcionamiento
Reproductor en funcionamiento

Cronometro la duración de la batería en modo «Play» y con auriculares conectados para añadir consumo a la etapa amplificadora de audio. El reproductor arroja resultados satisfactorios, con lo que se da por reparado.


2 comentarios

Transceptor ICOM IC-7600 con audio intermitente en la salida EXT-SP


Transceptor de HF / 50MHz que viene con un problema de audio entrecortado en la salida «external speaker» (EXT-SP). Al mover el conector el audio va y viene, por lo que se sospecha del conector Jack hembra de 3,5mm instalado en placa.

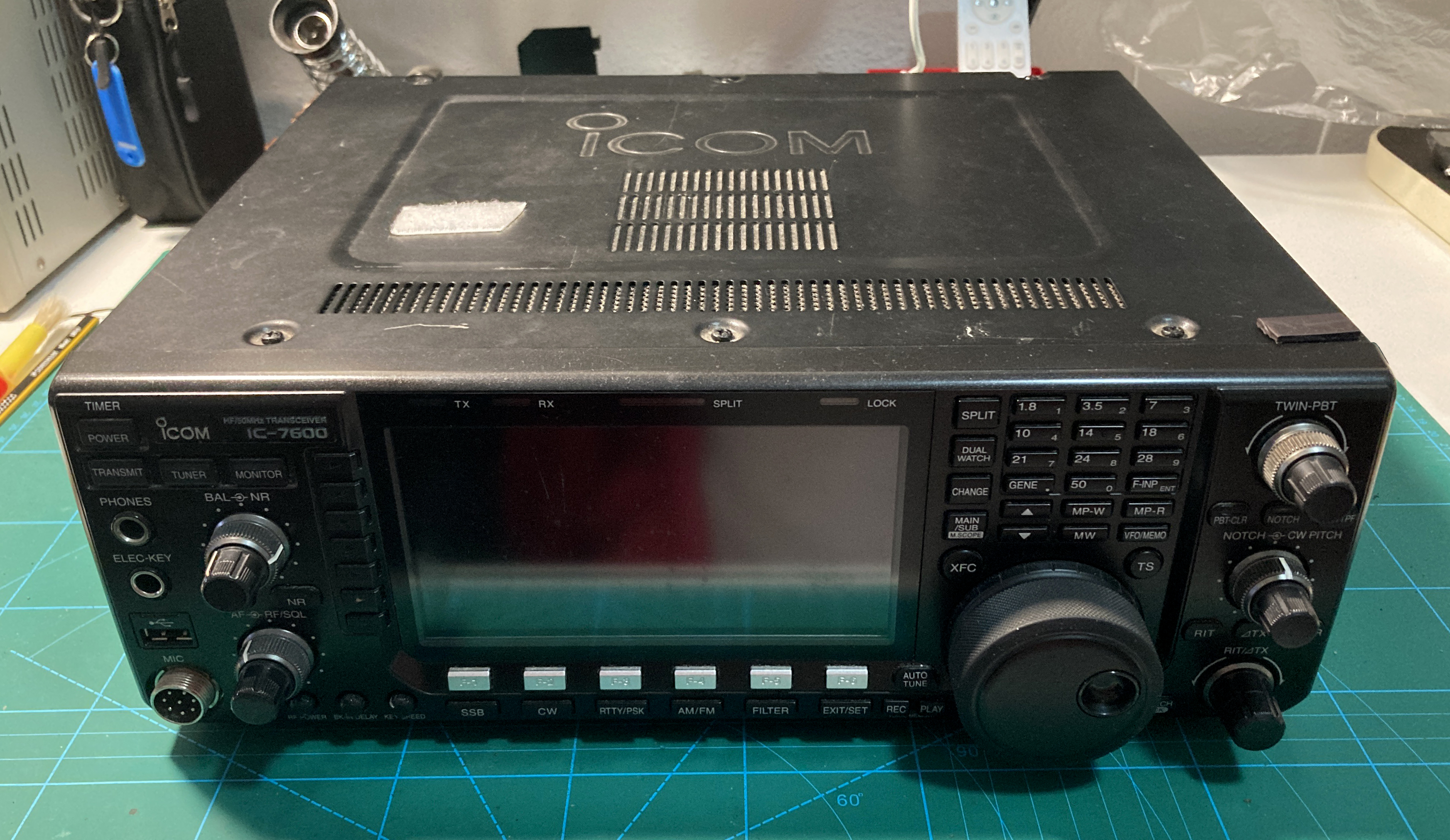

Vista exterior del transceotir Icom IC-7600
Vista exterior del transceptor Icom IC-7600

Para abrirlo hay que seguir tres pasos. Primeramente quito los 6 tornillos de la parte superior. Pueden verse marcados en la siguiente imagen.

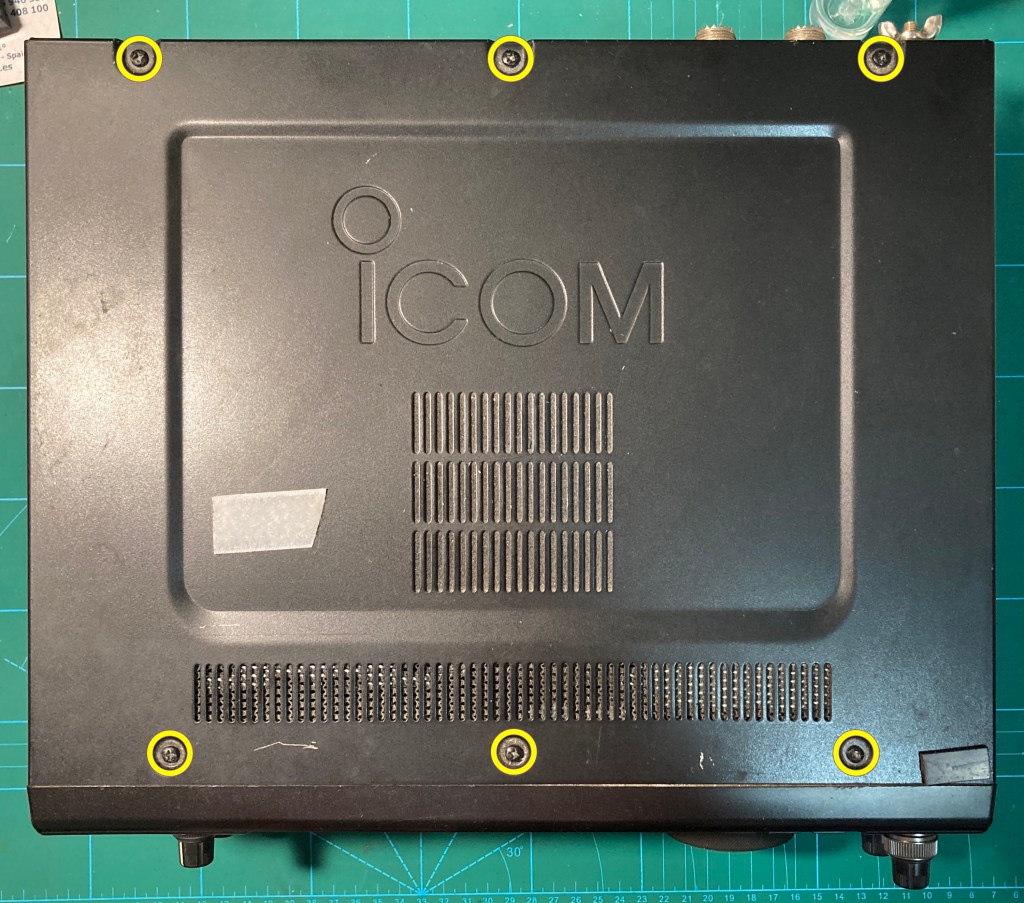

Apertura del Icom IC-7600 - Paso 1 de 3 - Vista superior
Apertura del Icom IC-7600 – Paso 1 de 3

Después tengo que sacar 6 tornillos laterales: 4 en el lado izquierdo y 2 en el derecho. En el lateral izquierdo hay dos tornillos más que corresponden al asa de transporte, que hay que extraer. Es importante fijarse en la posición de los elementos de la misma, ya que hay dos protecciones de plástico que van en contacto con la tapa.

Apertura del Icom IC-7600 - Paso 2 de 3 - Vista lateral izquierda con el asa de transporte a extraer
Apertura del Icom IC-7600 – Paso 2 de 3

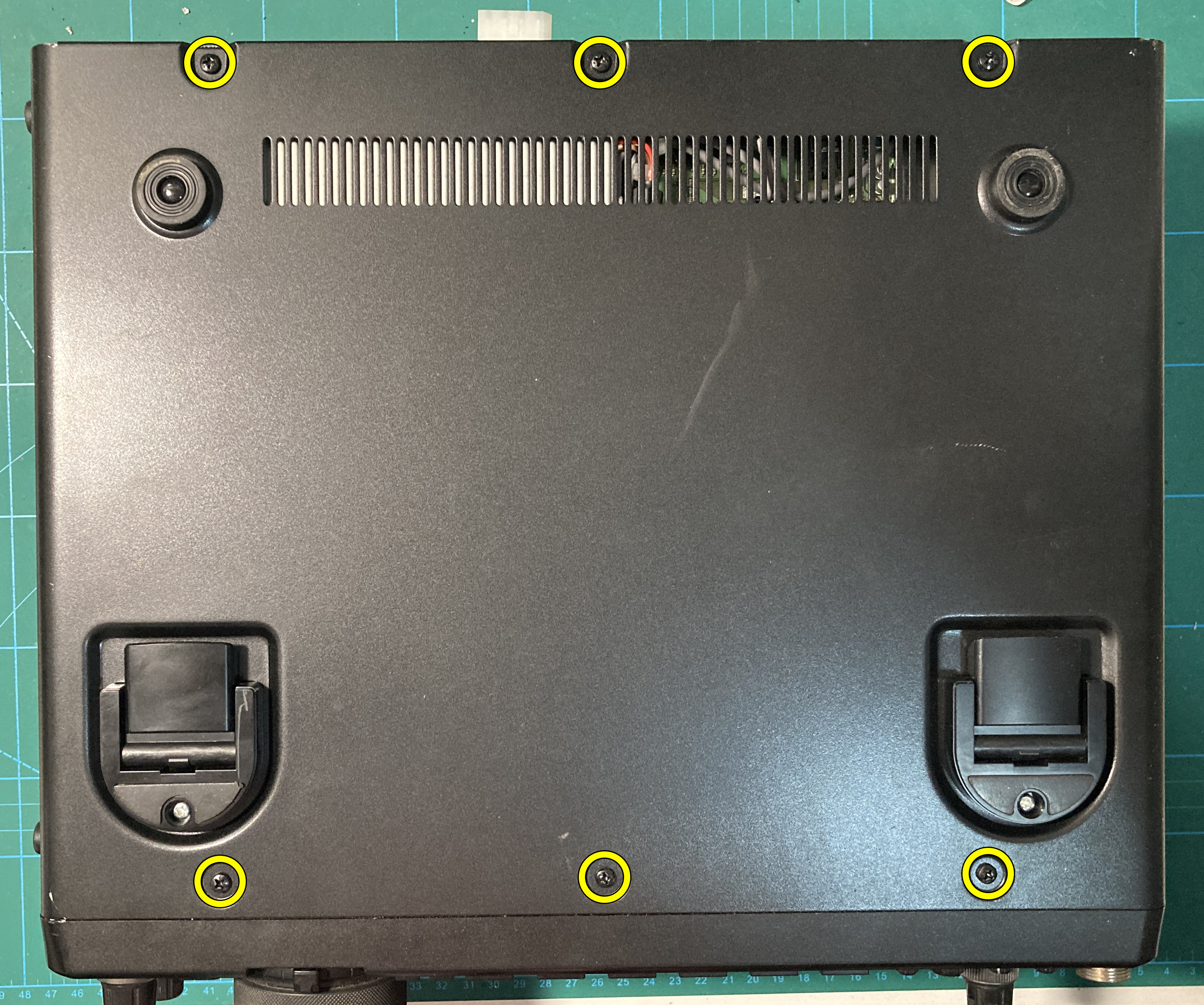

Finalmente saco los 6 tornillos del panel inferior, en la base del equipo. El procedimiento para hacerlo requiere haber extraído antes el panel superior, que sale simplemente tirando hacia arriba. Luego se le da la vuelta al transceptor de manera que su base quede arriba. Es entonces cuando se extraen los 6 tornillos últimos.

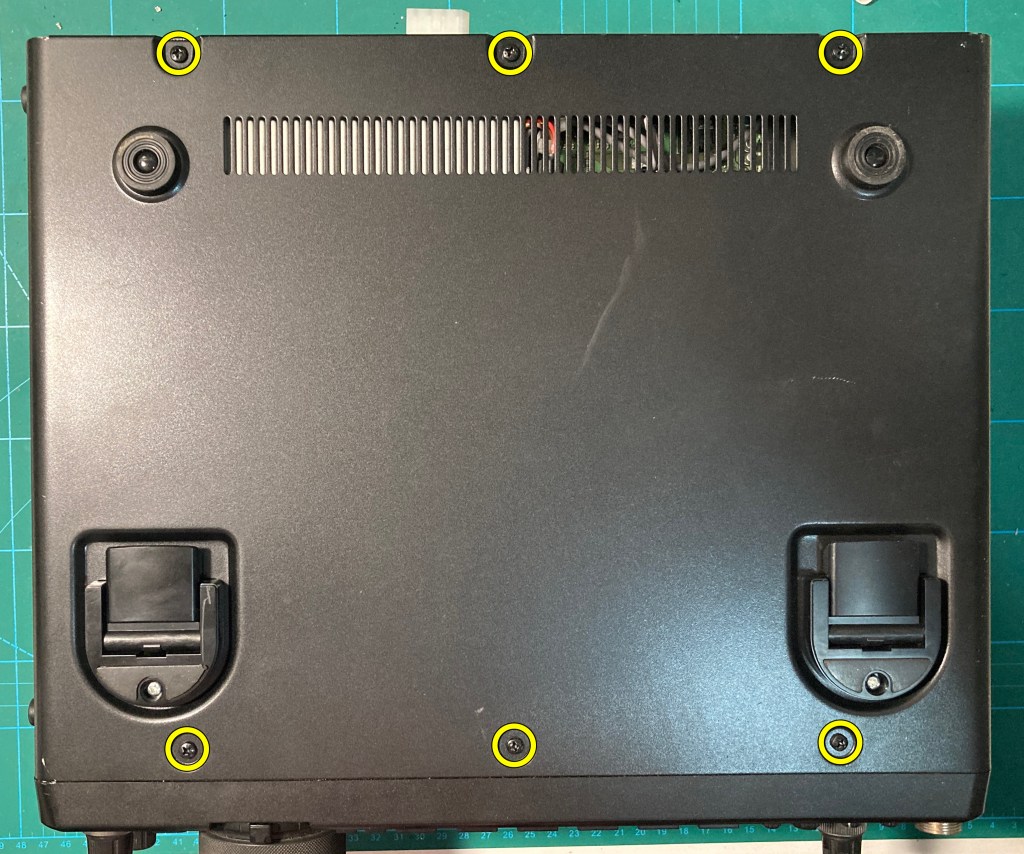

Apertura del Icom IC-7600 - Paso 3 de 3 - Vista inferior
Apertura del Icom IC-7600 – Paso 3 de 3

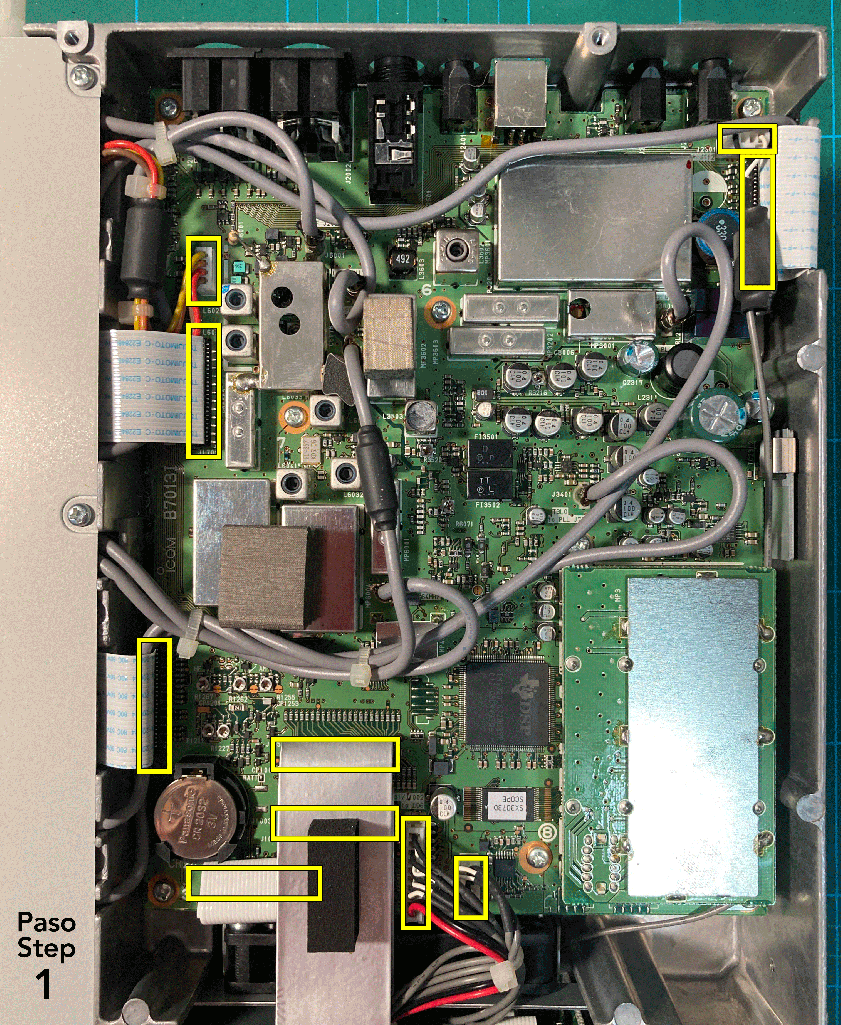

Al quitar el panel inferior veo la placa Main Unit, con referencia Icom B7013I, en la que está el conector problemático. Para sacarla y proceder a la reparación tengo que seguir tres pasos que se pueden ver en la siguiente animación.
Paso 1 – Sacar todos los conectores de datos y alimentación.
Paso 2 – Sacar todos los conectores de RF y el clip del integrado LA4425 (amplificador audio).
Paso 3 – Sacar los 8 tornillos de la placa; están numerados del 1 al 8, mejor hacerlo en ese orden.

Extracción de la placa Main Unit (B7013I)
Extracción de la placa Main Unit (B7013I)

Una vez liberada la placa se puede ir sacando, poco a poco, observando siempre todo el contorno para no dañar cables u otros elementos. Se puede desplazar hacia abajo, según se ve en la imagen anterior, levantando poco a poco y salvando un cable de RF que cruza por la parte superior de lado a lado.

A la hora de montar de nuevo la placa Main Unit observo que todos los cables estén apartados y no se aprisionen con la placa al ubicarla en su posición. Los tornillos se apretarán en el mismo orden que antes: del 1 al 8.

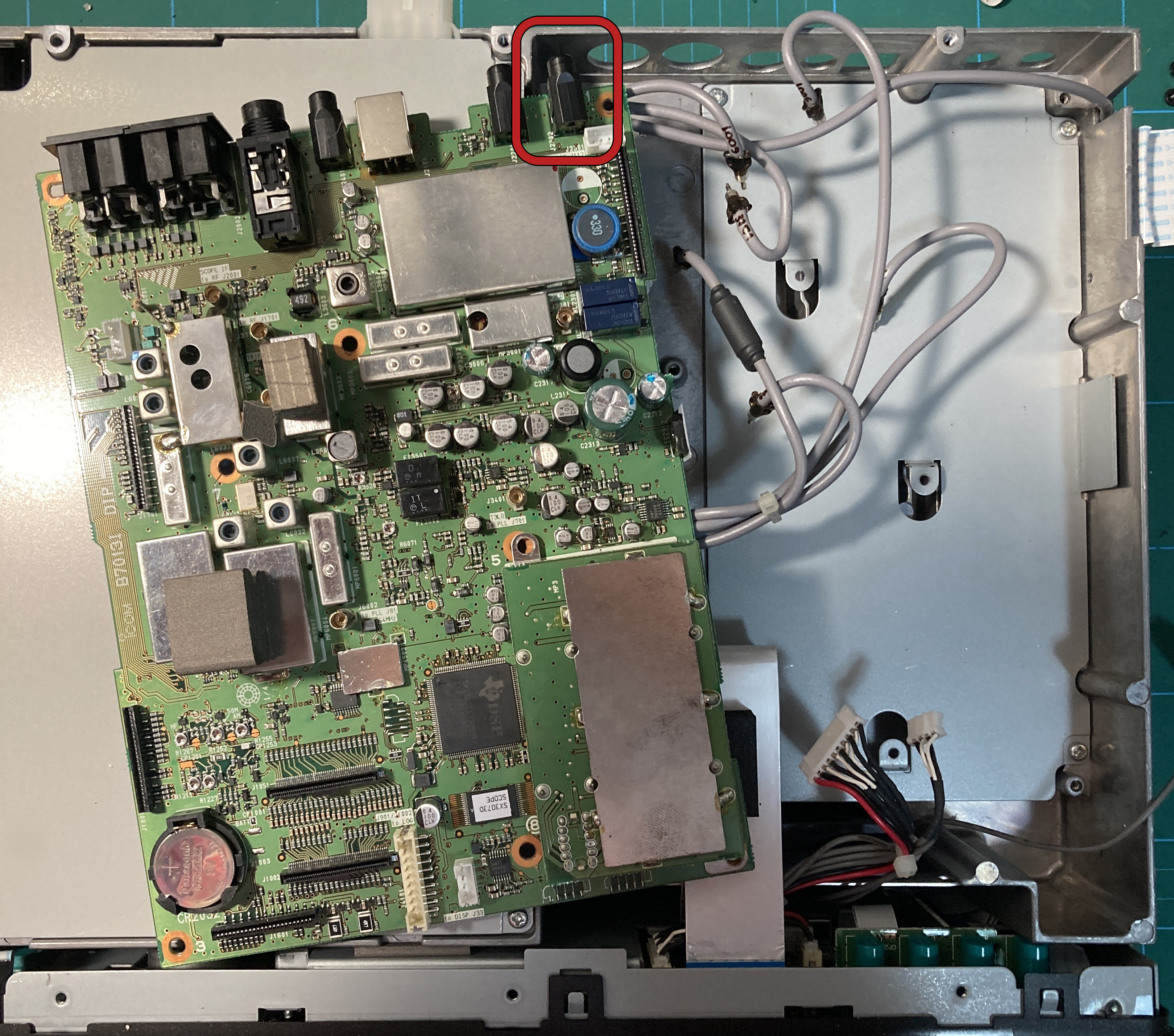

Placa Main Unit fuera del equipo, marcado en rojo el conector problemático
Placa Main Unit fuera del equipo, marcado en rojo el conector problemático

Finalmente, al voltear la placa Main Unit para cambiar el conector, veo que hay una fisura en el pad de soldadura. Probablemente algún cable demasiado tenso ha movido el conector partiendo dicho pad. En la siguiente fotografía puede verse dicha fisura (izquierda) y la reparación de la misma (derecha).

Reparación de la soldadura del conector
Reparación de la soldadura del conector

De momento no se cambia el conector, ya que lo más probable es que la avería venga de esta fisura. Se monta el equipo y se prueba para verificar si es necesaria la substitución del conector o bien la avería queda subsanada.
