Se trata de una cámara profesional Full HD que registra las imágenes en tarjetas SD. El problema de este modelo es que con el tiempo la bisagra de la pantalla LCD adquiere holgura, lo cual va en aumento hasta que un día se desprende de la base.

En este caso el problema es bastante acusado. Requiere cambiar la pieza, denominada Hinge Assembly (o Hinge Assy). Procedo a comprar el recambio necesario a un distribuidor oficial JVC.

Para extraer la pantalla LCD lo primero que hago es desmontar el soporte de hombro. Deslizándolo hacia delante accedo a un tornillo trasero, y deslizándolo al lado contrario al delantero. Así queda desanclado y con un movimiento hacia atrás puedo sacarlo de su ubicación.

A continuación tengo que desensamblar todo el panel derecho de la cámara. Para ello extraigo los 5 tornillos laterales (uno de ellos tras la pantalla abatible), y los 2 frontales.

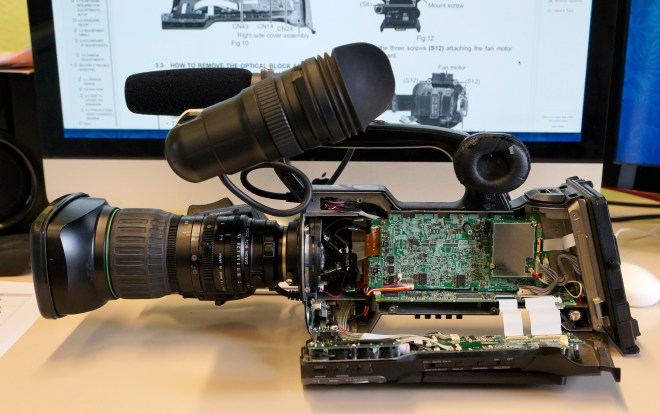

Ahora puedo abatir el panel lateral, tirando de su parte superior. Es importante dejar el botón de filtros ND en la posición OFF, y tener en cuenta que al volverlo a montar debe encajar dicho botón con la palanca accionadora de los filtros.

Al abatir el panel derecho tengo acceso al conector CN62, en el cual está insertado el cable plano que va a la pantalla LCD. Hay que extraer dicho cable para poder luego sacar la pantalla. Uso una herramienta especial para levantar el seguro del conector.

También tengo acceso a los tornillos que sujetan el protector de la bisagra del monitor LCD. Hay que quitarlos, ya que dicho protector (visible en el recuadro rojo) esconde los tornillos que mantienen la pantalla anclada al panel derecho.

A continuación ya puedo desmontar toda la pantalla, quitando los dos tornillos que la anclan al panel derecho. Estos tornillos tienen resina antidesroscante, lo cual se debe tener en cuenta al volver a montar el sistema.

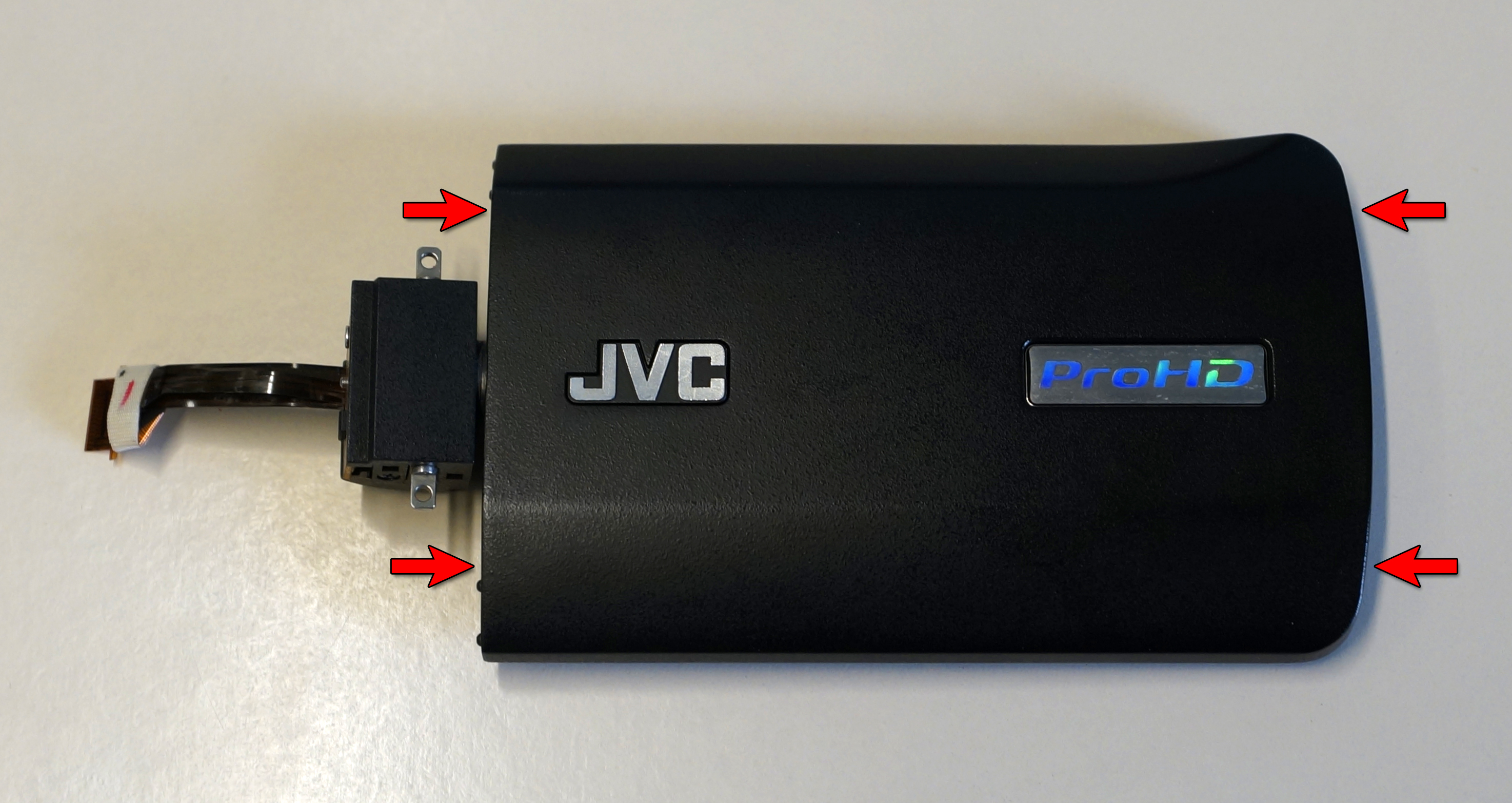

Ahora hay que desmontar la pantalla LCD para acceder a la bisagra dañada y substituirla por el recambio. Para ello quito los 4 tornillos que hay en los laterales.

Una vez extraídos los tornillos hago palanca con sumo cuidado para no dañar el panel LCD. Poco a poco se separa la cobertura, dejando acceso al interior.

Para extraer el bloque de la bisagra hay que hacer las siguientes operaciones (ver foto inferior). Primero: quitar los dos tornillos marcados en rojo, ya que la placa superior tiene dos pestañas a la derecha que impiden extraer el bloque de la bisagra. Segundo: extraer el cable plano que está alojado en el conector marcado con la flecha azul. Tercero: deslizar la placa superior en dirección de las flechas amarillas para que las pestañas dejen espacio para poder extraer el bloque de la bisagra.

Ahora, con el bloque de la bisagra separado del resto de la pantalla, puedo proceder a abrirlo para extraer la bisagra defectuosa. Para ello saco los dos tornillos de la caja externa. Una vez hecho hay que liberar dos pestañas (una a cada lado) para poder desmontar la caja. De las dos partes que tiene la caja quitaremos la que queda abajo en esta foto:

Ahora, para poder desmontar la otra parte de la caja externa tengo que extraer primero el sensor de posición de la pantalla, que es el encargado de detectar cuándo se gira la pantalla 180 grados para dar la orden de invertir la imagen. Quito el tornillo del sensor y retiro la placa.

Después de retirar el sensor de posición de la pantalla puedo sacar por completo la caja externa del bloque de la bisagra. La imagen inferior muestra qué obtengo de este desmontaje. Lo más importante a tener en cuenta es la posición y recorrido exacto del cable plano, ya que hay que sacarlo y volverlo a poner en el nuevo recambio exactamente de la misma manera. La idea es que el cable plano (ver foto inferior) entra de la derecha por debajo de la bisagra, da dos vueltas y media alrededor de la misma y sale por la izquierda y por encima. Debe colocarse en el nuevo recambio así y solamente así. De colocarse de otra forma se generarán torsiones que acabarán rompiendo el cable, generando una nueva avería. Es importante colocar las piezas tal y como están en la foto para tener una referencia real de la posición y recorrido del cable plano.

Ahora puedo montar todo el sistema sobre el recambio nuevo, quedando el Hinge Block ya ensamblado de la siguiente forma:

El resto es fácil. Siguiendo los pasos en orden inverso vuelvo a montar la bisagra en la pantalla, la pantalla en el panel lateral, y éste en la cámara. Tras ensamblar completamente la cámara la pruebo con resultado satisfactorio. Como consejo es recomendable imprimir alguna plantilla de desmontaje, con la idea de tener esquematizado y controlado todo el proceso de desensamblado. Esto nos facilita seguir dicho proceso de manera inversa para montar el equipo. Yo me lo hice de esta manera:

Dicha plantilla de desmontaje está disponible aquí: Tear_Down_List_1a24
