Tostadora Mandine MT-7011DL cuyo sistema de enclavamiento no funciona, es decir, las resistencias encienden mientras se mantiene manualmente la palanca en su posición inferior, pero al soltarla vuelve hacia arriba desconectando el calefactado.

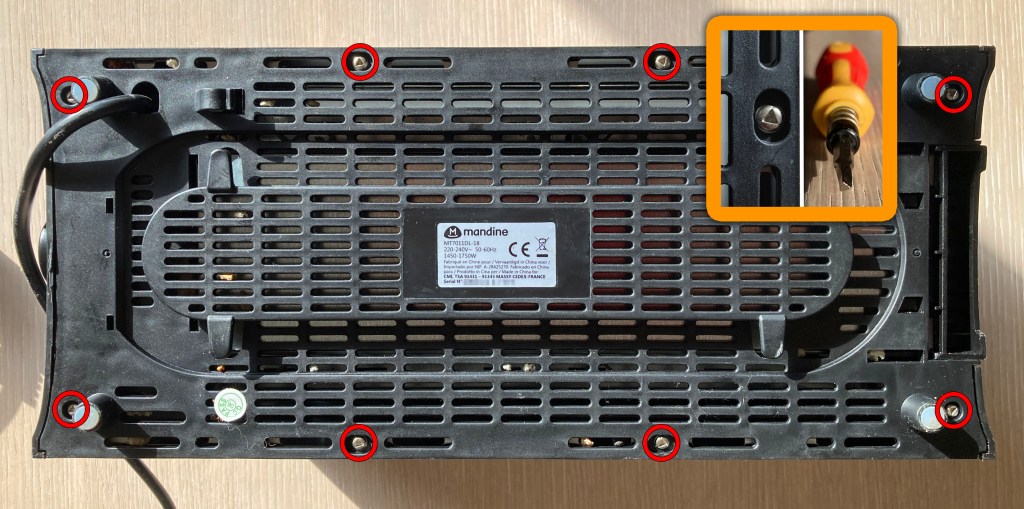

Cuando esto sucede el problema viene del electroimán que mantiene el sistema de carga en su posición inferior. Puede ser que no le llegue alimentación o bien una avería en el propio electroimán. Tengo que abrir la tostadora para averiguar qué ocurre. Para ello extraigo los 8 tornillos del panel inferior, que son de cabeza triangular como se puede apreciar en el recuadro de la siguiente imagen.

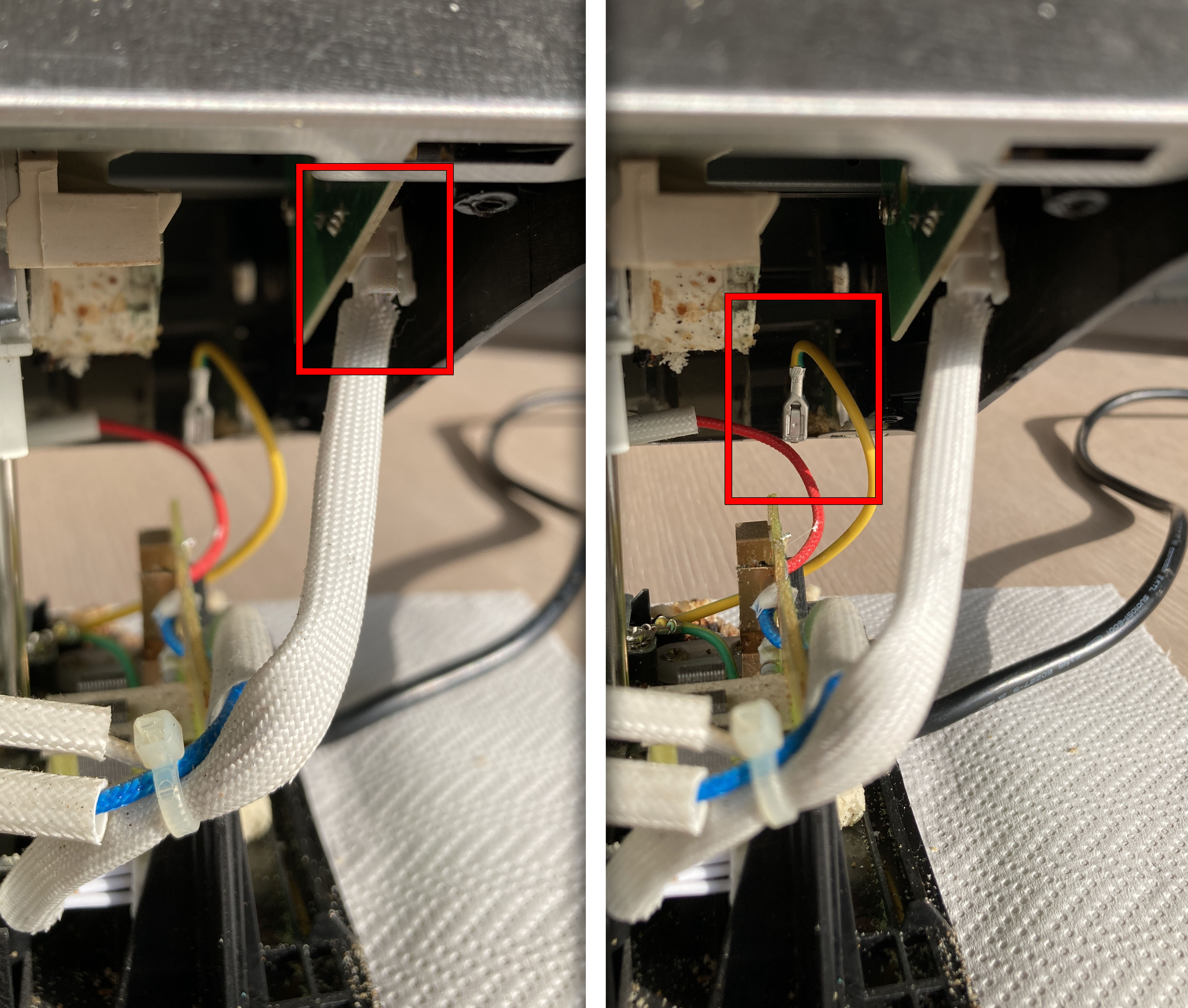

A continuación levanto el panel exterior con precaución, ya que hay que desconectar dos cables, uno es el que proviene de la placa de mandos, y el otro corresponde a la toma de tierra del panel exterior.

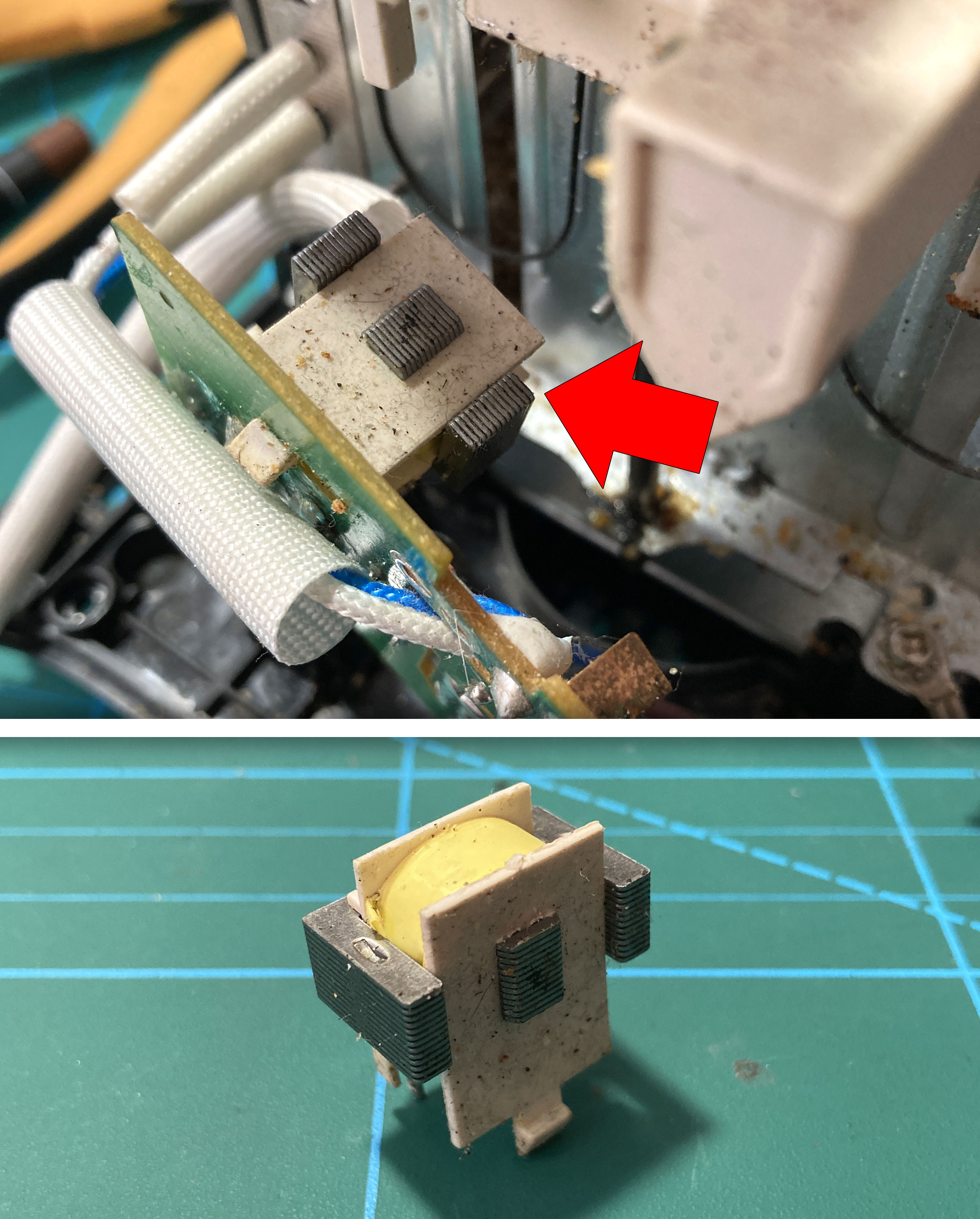

El electroimán se puede comprobar directamente en placa. Si da resistencia infinita, como es el caso, está cortado. La resistencia que debe dar es de aproximadamente 70 a 200 ohmios. Procedo a sacar la placa para facilitar la extracción del electroimán. Tengo que separar las dos pestañas señaladas con flechas rojas y levantar la placa como indica la flecha verde.

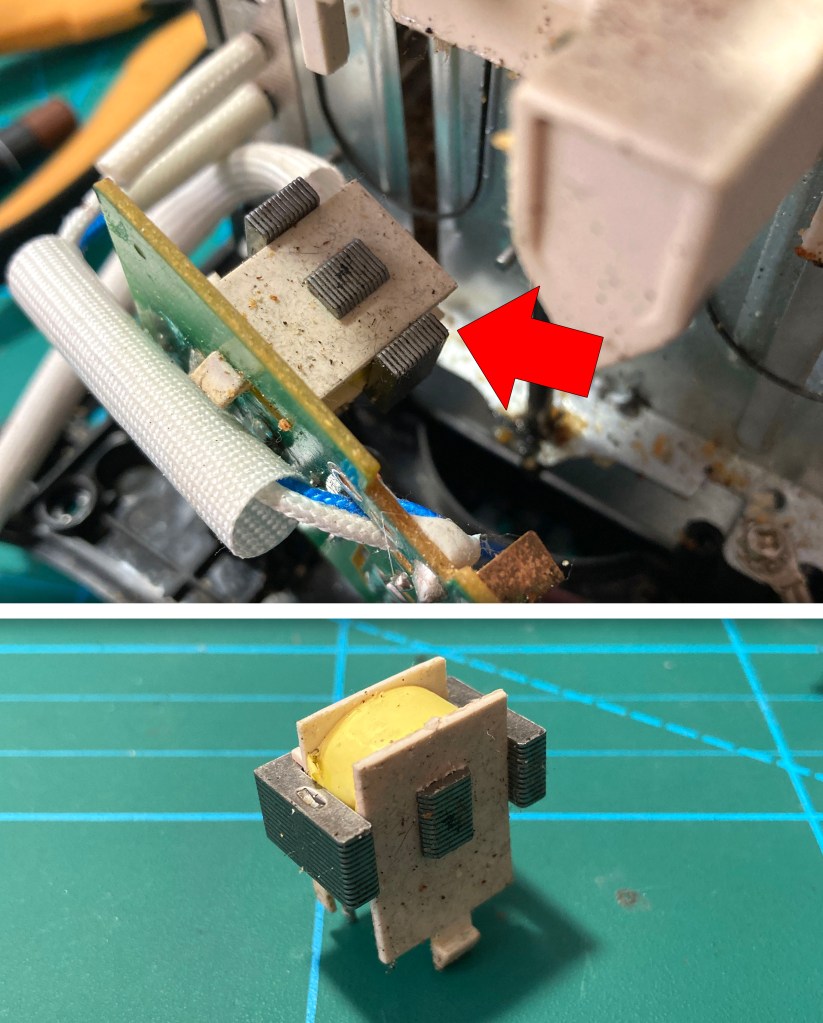

Desueldo el electroimán y reviso si externamente se ve algún corte del hilo que hace de bobina. Por fortuna el corte está en uno de los pines, por lo que lo puedo resoldar. Para probar el electroimán se puede conectar a una fuente de laboratorio programada a 12V DC y 1,5A. Si atrae objetos metálicos con fuerza está correcto.

Aprovecho para dar una limpieza profunda del interior y arreglar una fisura del mando del sistema de carga, que está partido. Tras reparar la pieza se envuelve con cinta Kapton de poliamida para reforzar el sistema, debido al alto estrés mecánico que tendrá con el uso.

Una vez reparado el sistema se monta la tostadora y se comprueba su funcionamiento con resultado satisfactorio.

Este montaje es ideal para que profesores de FP de electrónica o incluso institutos donde se da tecnología puedan enseñar a los alumnos a fabricar un dispositivo con materiales reciclados.

Un theremin es un instrumento basado en un oscilador cuya frecuencia e intensidad varían aproximando las manos a unas antenas. El presente montaje trata de un oscilador controlado por luz, y es un rudimentario theremin controlado por un fototransistor en lugar de radiofrecuencia.

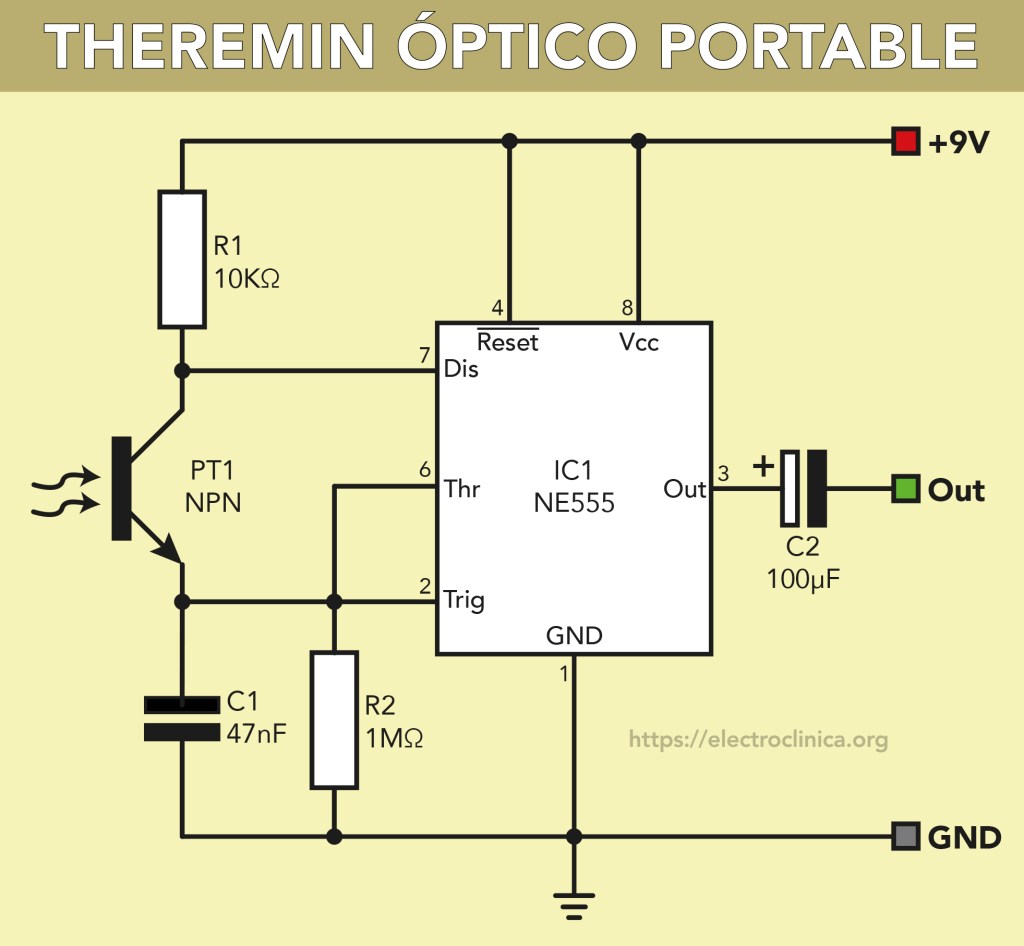

El esquema se basa en un integrado 555 configurado en modo astable. Una de las dos resistencias se ha substituido por un fototransistor para que sea éste quien gobierne la frecuencia de trabajo de la salida. También se ha dispuesto una resistencia de 1MΩ como umbral mínimo.

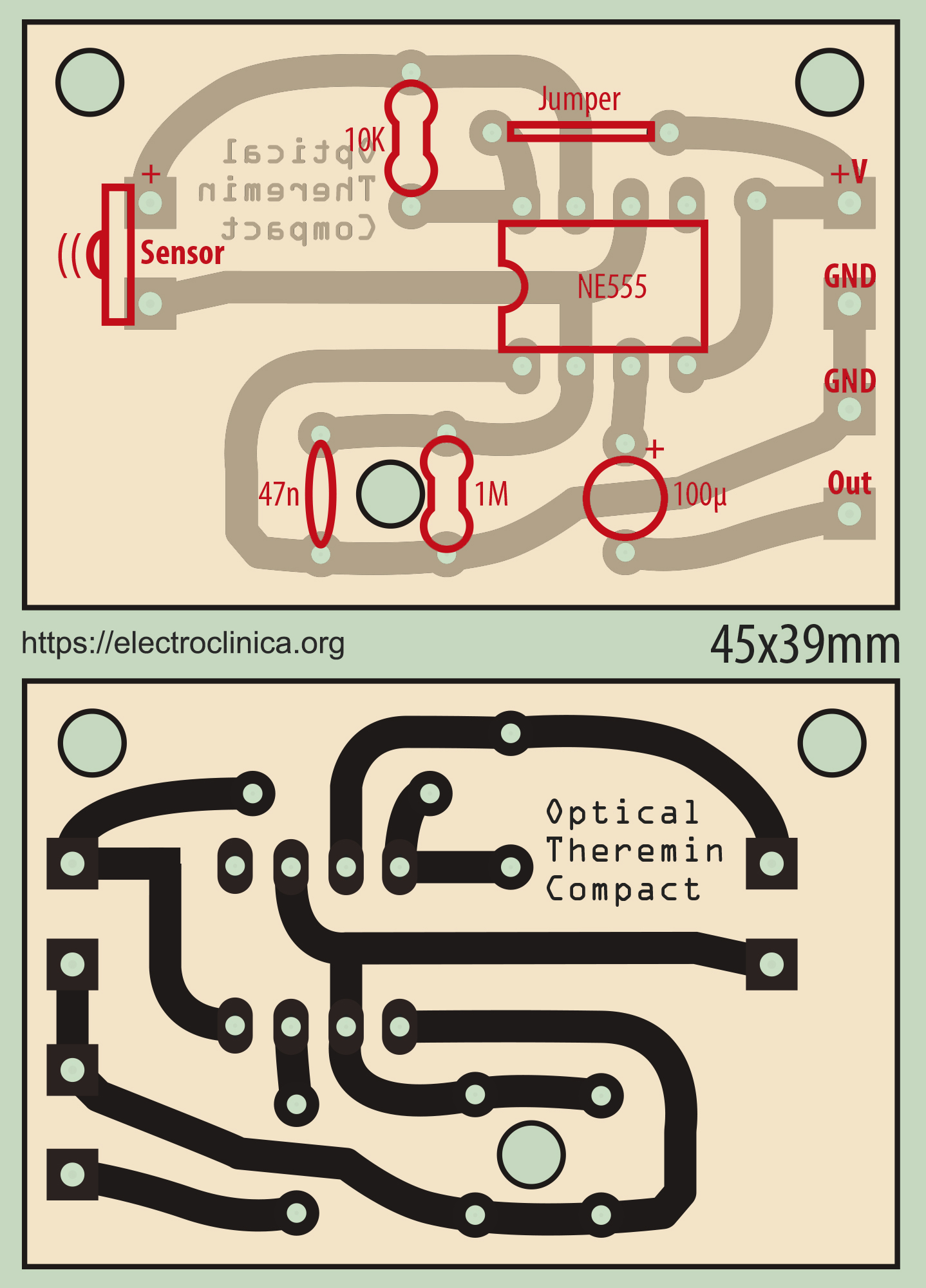

La placa de circuito impreso está basada en un diseño de Old Temecula, al que he realizado algunos cambios. Mide tan solo 45x39mm, por lo que se puede alojar en la caja de un viejo alimentador, con lo que contribuiré al reciclado de material obsoleto.

La realización de la placa no entraña dificultad alguna. Sirve cualquier placa monocara, ya sea de baquelita o de fibra de vidrio. La realizo por el clásico procedimiento del taladrado, posterior pintado con rotulador Decon PC-33 y baño en ácido de percloruro férrico y agua oxigenada de 110 volúmenes.

Es importante llevar medios de protección en cara y manos, dado que trabajamos con ácido corrosivo.

Una vez hecha la placa monto los componentes. Uso como salida un pequeño altavoz de 2W de un viejo PC portátil que desguacé hace años.

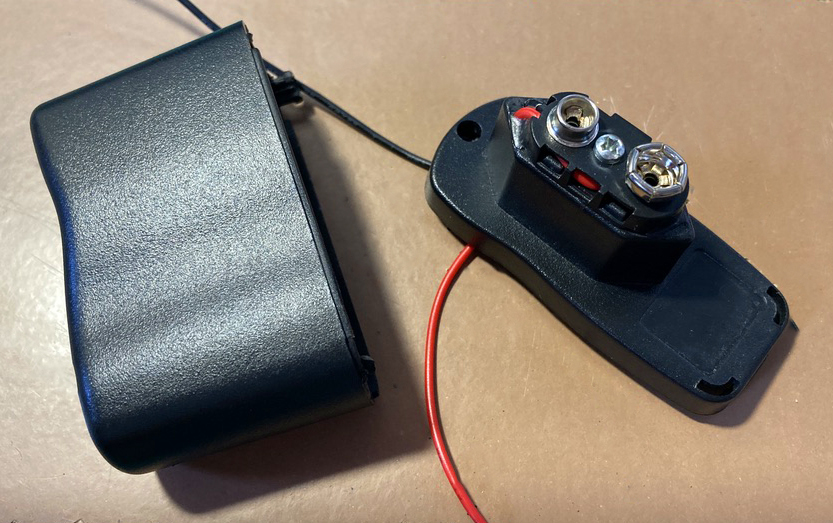

Como caja voy a usar la carcasa de una vieja fuente de alimentación a la que he cortado los pines de 220V usando la Dremel y un disco de corte. En el lugar en que estaban los pines he instalado un portapilas de 9V que está pegado y atornillado para mayor seguridad.

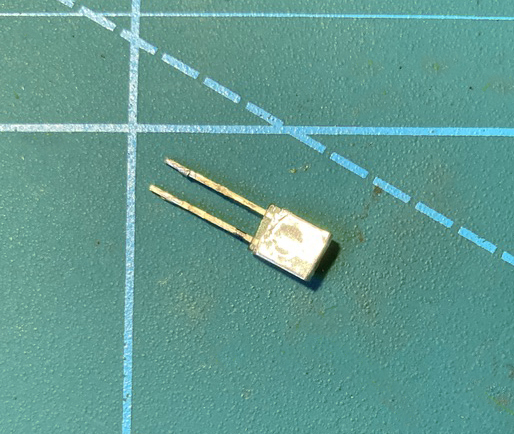

El fototransistor que he usado es un sensor de final de cinta de un magnetoscopio VHS que desguacé hace muchos años. Se pueden probar diversos dispositivos y fotodiodos infrarrojos para ver el rango de frecuencias que proporcionan. De hecho también se podrían variar los valores de R1 y R2 para equilibrar el sistema. Como medida adicional he instalado una pegatina metálica en la parte trasera del sensor para aumentar la eficiencia de la luz captada.

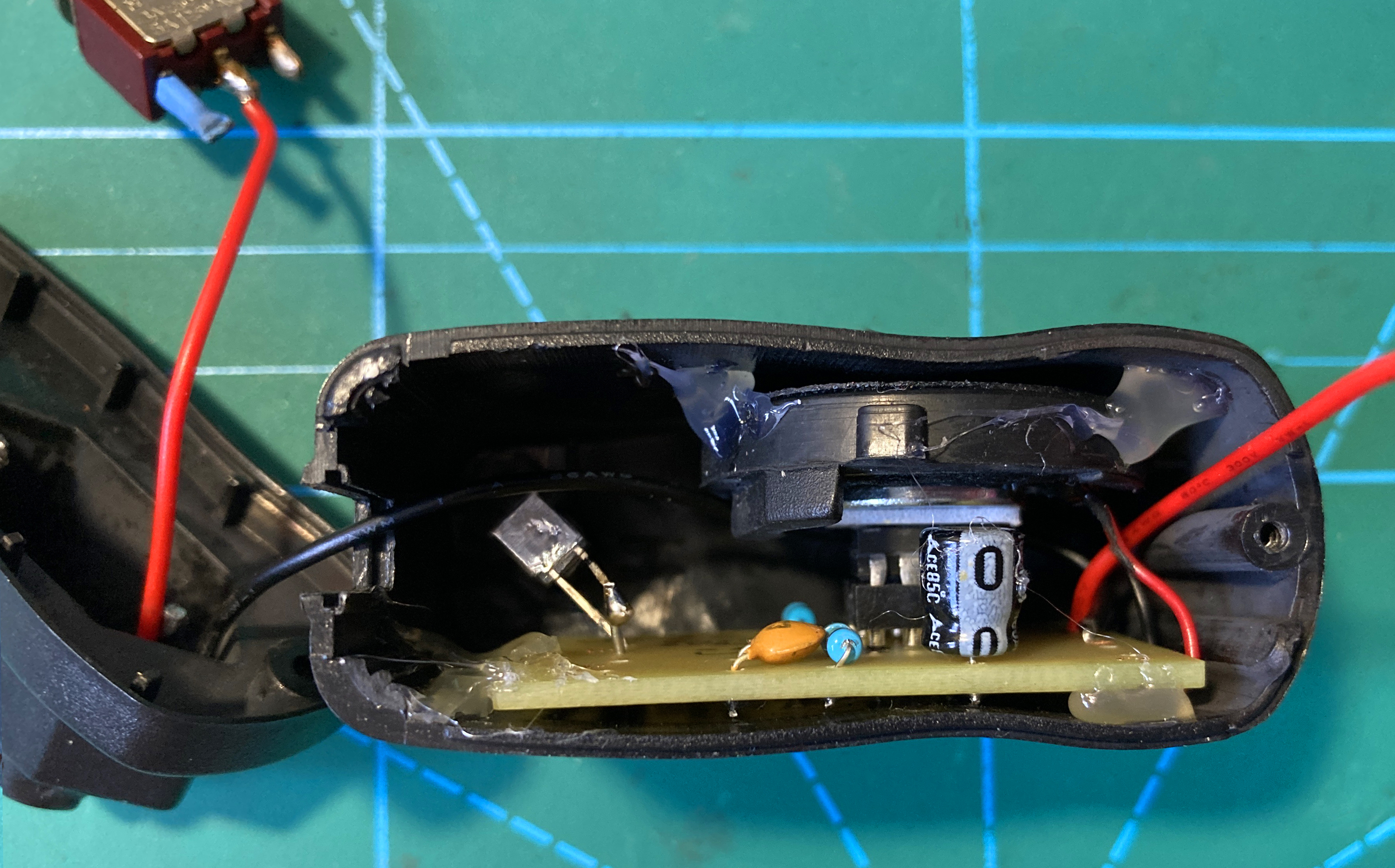

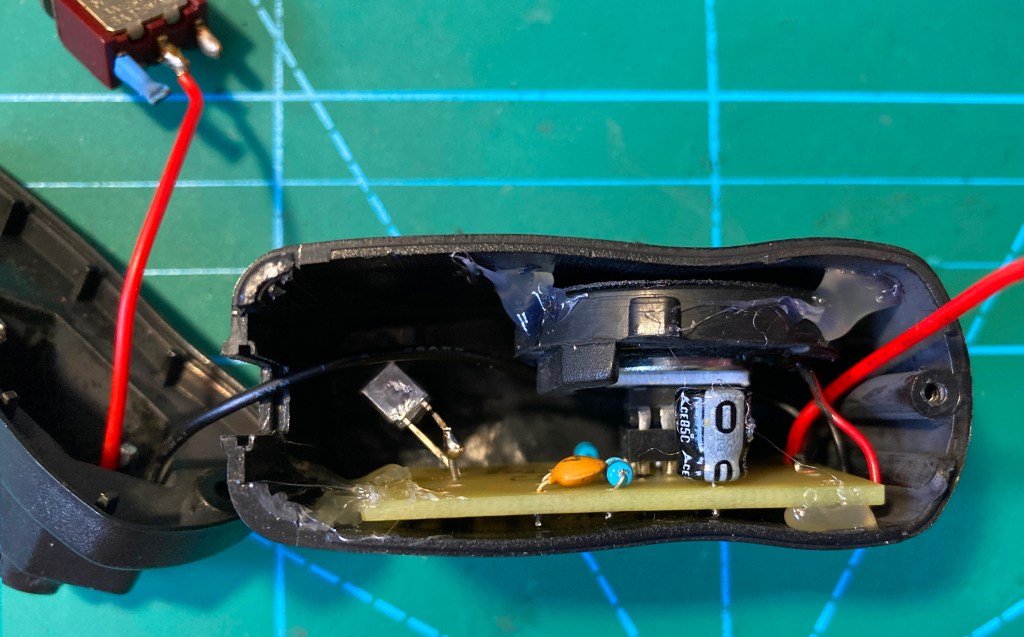

Monto todo el sistema dentro de la caja. He pegado el altavoz al 555 usando un pad adhesivo de doble cara. Tengo especial cuidado de orientar el sensor hacia el agujero que he practicado en el frontal y en el que he instalado un portaled con un trozo de plástico transparente que guiará la luz al sensor. Pego todo el conjunto al interior de la caja con cola de barra caliente.

Finalmente añado un pequeño interruptor de palanca en lo que antes era la salida USB de la fuente de alimentación.

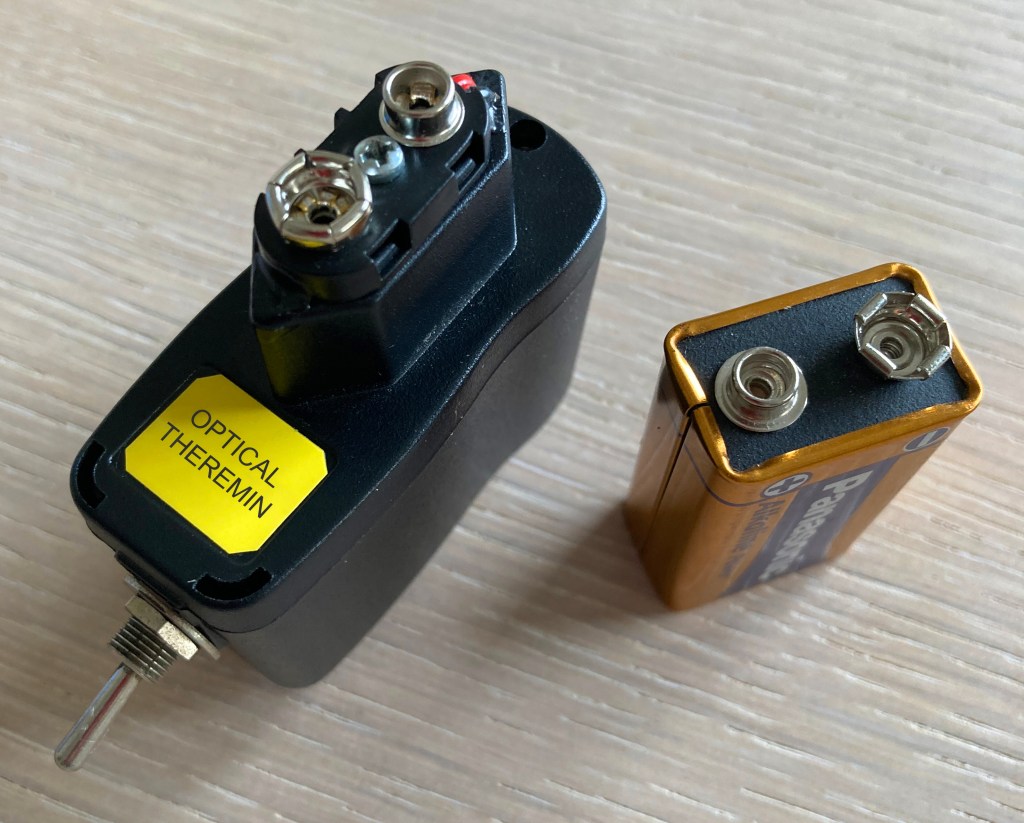

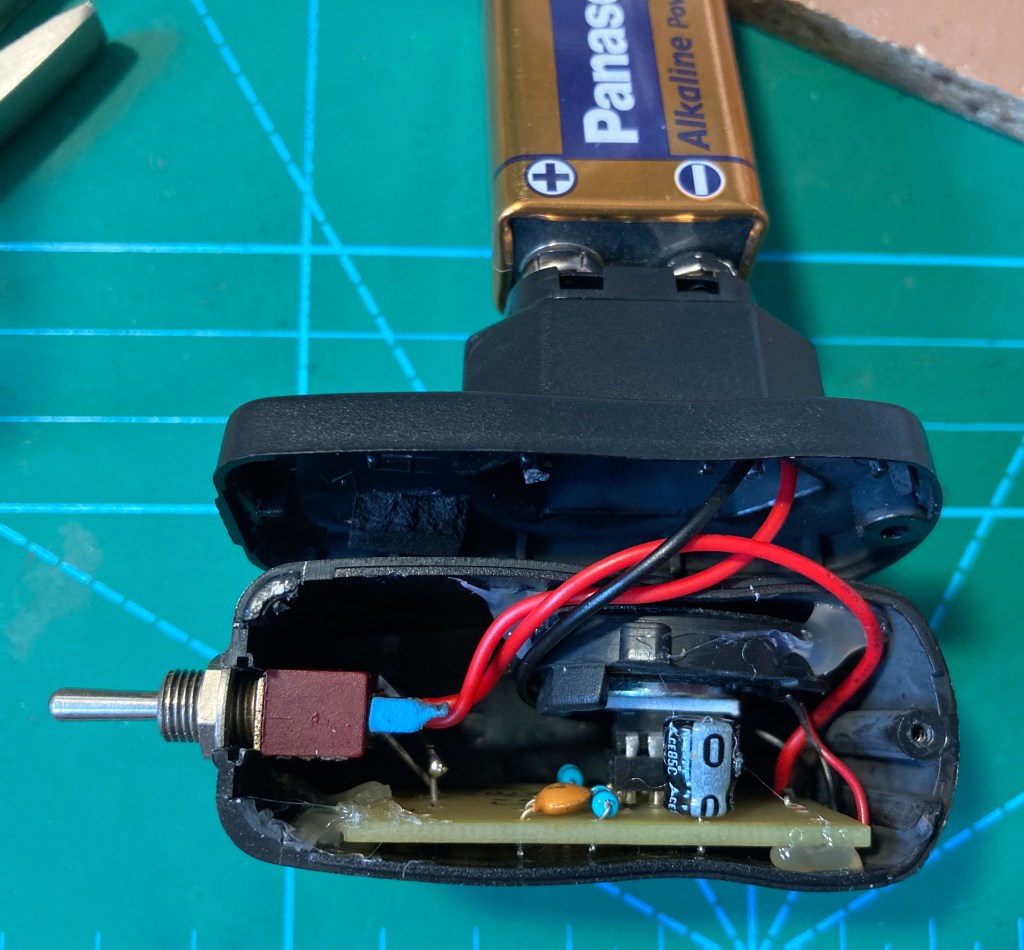

El theremin óptico portable queda montado. Simplemente hay que anclarlo a una pila de 9V tipo 6LR61 y orientarlo a una fuente luminosa. Lo he calibrado para que dé un óptimo resultado con luz solar.

En el siguiente vídeo puede verse el theremin en funcionamiento. Hay que tener en cuenta que la salida del 555 es una onda cuadrada y por tanto el sonido es algo rudo, pero se pueden aplicar filtros o pedales para obtener efectos interesantes.
