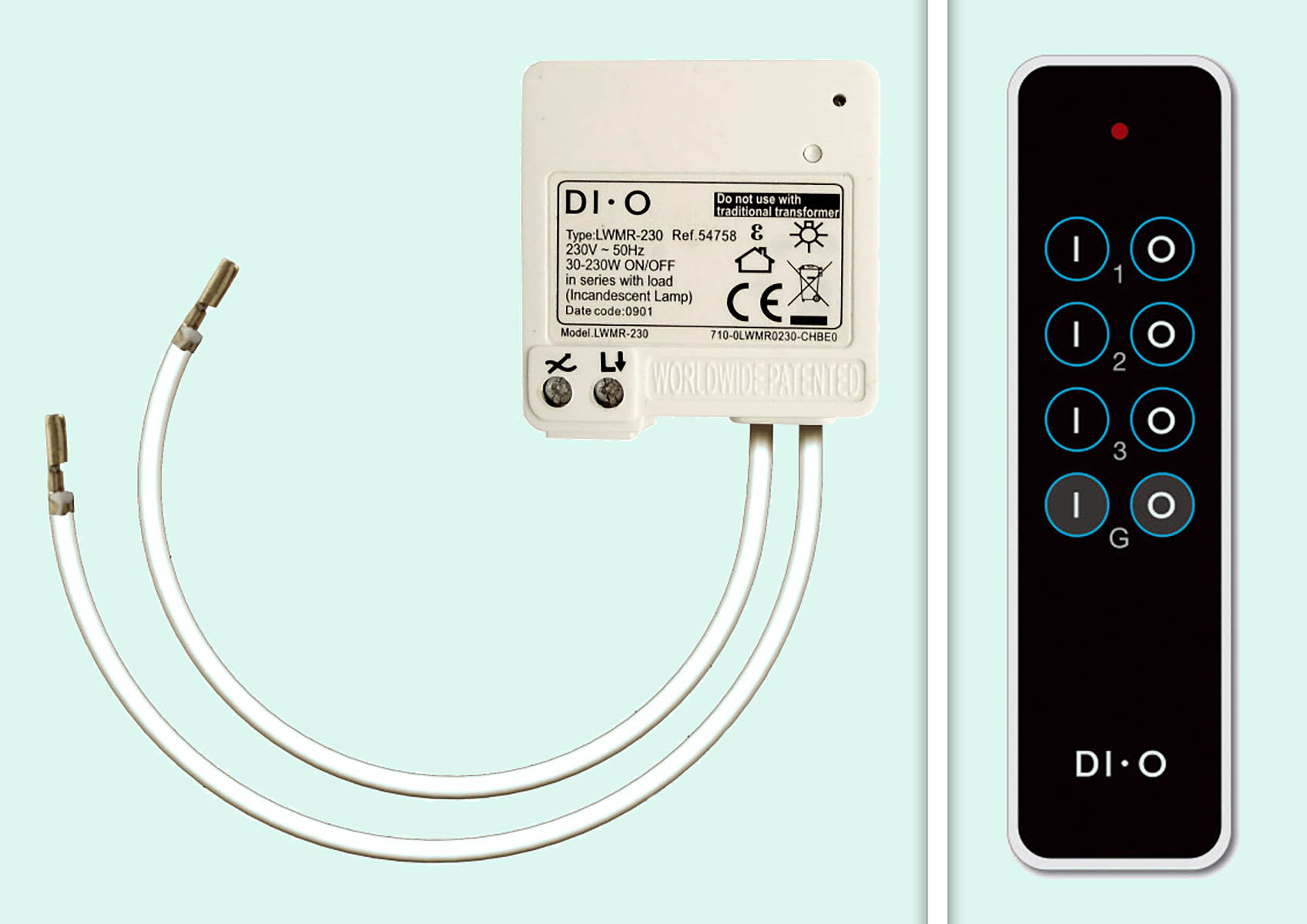

Tras instalar un ventilador Bilake de aspas retráctiles con luz led en una instalación que pasa por un dimmer Chacón Di·o modelo LWMR-230 (referencia 54758) se observa que, tras un corte de suministro eléctrico, la lámpara led comienza a parpadear y se escucha el relé de la placa de control del ventilador activarse continuamente. Este corte de suministro puede ser apagando desde cualquiera de los interruptores conmutados o por falta de suministro.
El dimmer sirve para encender y apagar la luz de la habitación mediante un soft-on / soft-off mediante los interruptores conmutados de la pared, pero también para hacerlo desde un mando a distancia, desde el cual se puede regular la intensidad de la luz.
Este problema de parpadeo se produce porque el dimmer está diseñado para realizar el regulado de intensidad en lámparas incandescentes con cierto consumo. El ventilador led tiene un consumo muy bajo y no tiene carga suficiente para que el dimmer detecte su presencia, generando un funcionamiento anómalo cada vez que se interrumpe y se vuelve a proporcionar el suministro eléctrico.

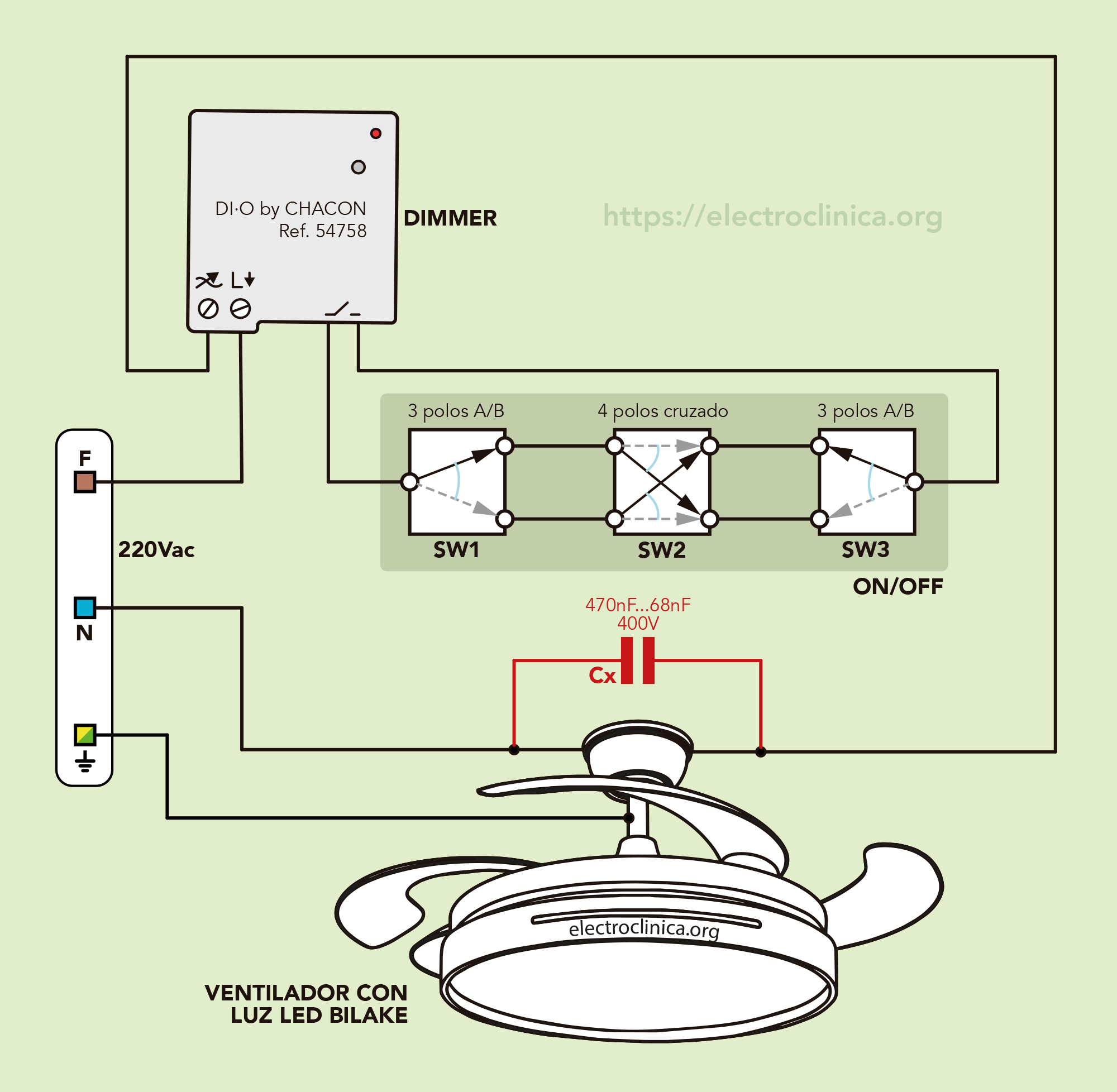

Para solucionar este problema voy a proceder a instalar un condensador en paralelo con el ventilador led, tal y como se hace con las luces led que parpadean cuando se apagan los interruptores. Escojo en principio el valor clásico de 470 nF y 270 V. En el siguiente esquema puede verse la instalación con tres interruptores conmutados, el dimmer y el ventilador led. En rojo se puede observar cómo he instalado el condensador.
Tras la instalación del condensador se observa que el parpadeo desaparece. Quitando el suministro eléctrico y volviéndolo a poner, el ventilador permanece apagado y en standby sin ninguna anomalía obervable. Sin embargo, cuando pasan unos minutos se produce un encendido fortuito de la luz led. Este encendido es aleatorio y se puede producir incluso con el transitorio creado al encender la luz de otra habitación.

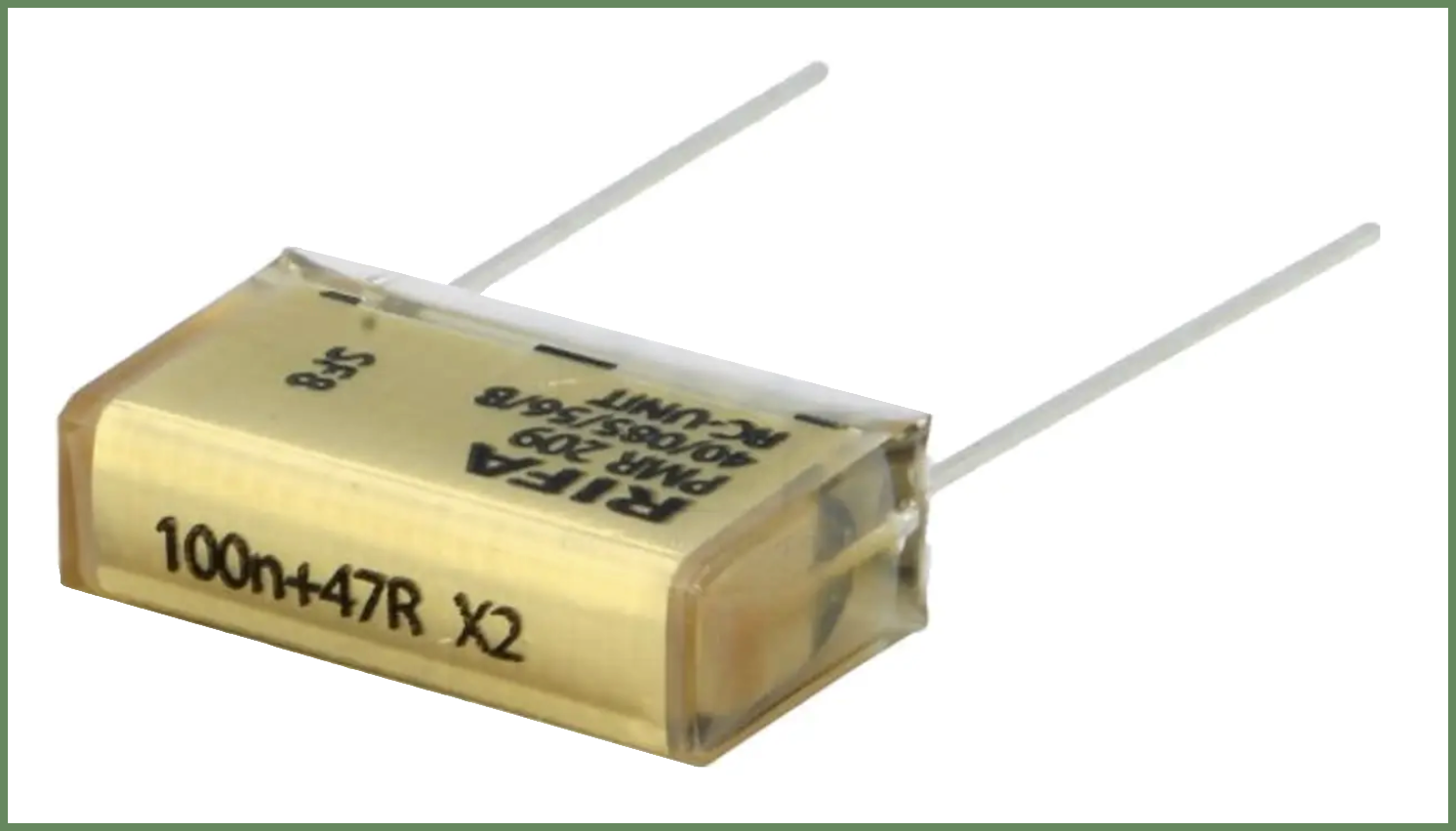

Como solución, rebajo la capacidad del condensador de 470 nF a 100 nF. Uso un condensador de alta calidad marca Rifa con normativa X2.
La substitución de este condensador soluciona el problema. Ni se producen parpadeos después de fallar el suministro eléctrico ni se generan encendidos aleatorios cuando el ventilador led está en standby. Este cambio ha reducido la corriente residual que pasa por el condensador, que baja de 34 mA a 7,2 mA. Esta corriente, que pasa por el dimmer, era la causante de que el sistema no funcionara correctamente, ya que el dimmer activaba la salida alatoriamente, activando la luz led.
Para otros modelos de ventilador o de luces led, y siempre que pasen por un sistema de regulación de intensidad, se pueden probar otros valores de capacidad. Si aparecen parpadeos continuos tras un corte de corriente (interruptor o corte de suministro), la capacidad se tiene que aumentar. Si aparecen encendidos aleatorios de la luz led, la capacidad se tiene que reducir. Muy probablemente se llegará a un valor que no comprometa ninguna de las anteriores anomalías. Un valor de 100 nF es un buen punto de partida.
Recomiendo encarecidamente el uso de condensadores de normativa X2, ya que están diseñados para ser conectados a la corriente eléctrica y tienen un sistema que, en caso de fallo del condensador, los hace muy seguros.
