Montaje de un sencillo sensor de temperatura para ventilador

A veces requerimos en nuestros montajes de una optimización del consumo, o bien deseamos ajustar los recursos lo máximo posible. En sistemas con ventilación forzada se suelen usar pequeños ventiladores que inyectan un caudal de aire más o menos generoso ayudando a refrigerar componentes como transistores, rectificadores o resistencias de potencia. El presente montaje, sencillísimo de construir, es un driver para ventilador de 12V DC controlado por temperatura y con umbral de disparo ajustable. Esto nos permitirá que nuestro sistema de refrigeración se active únicamente al superar la temperatura prefijada, deteniéndose cuando dicha temperatura baje del umbral.

El driver utiliza un transistor MOSFET para su funcionamiento, en cuya puerta se ha colocado una resistencia NTC que hace de sensor.

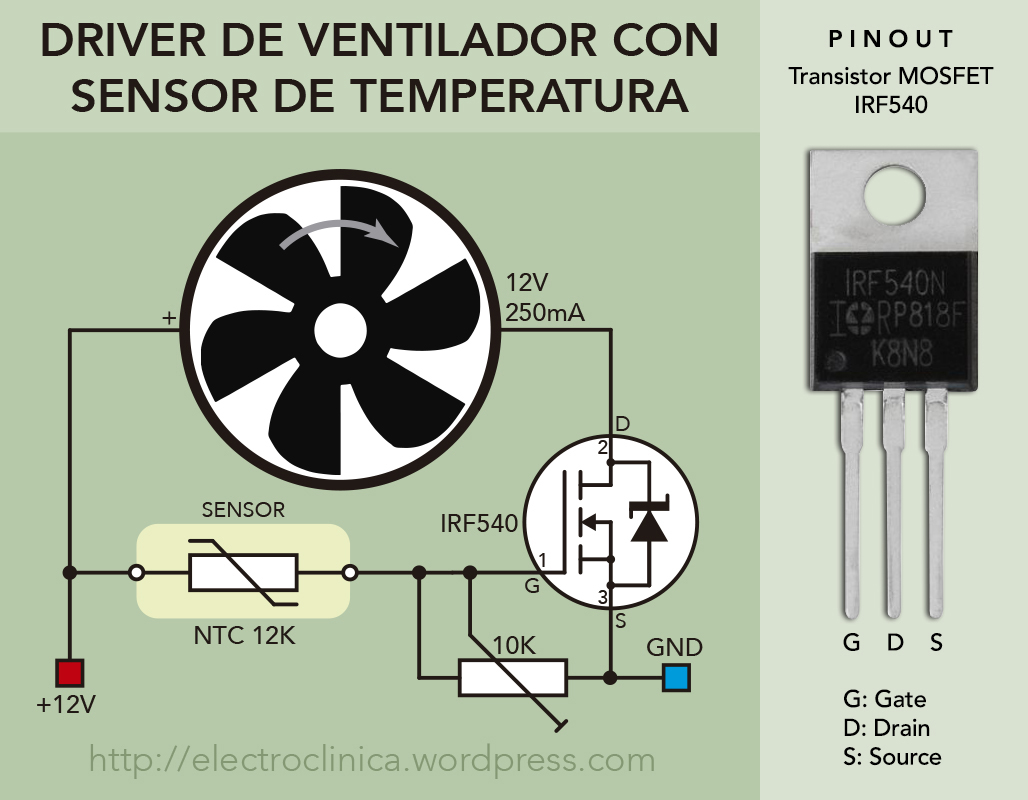

Esquema del driver con sensor de temperatura
Esquema del driver con sensor de temperatura

La placa de circuito impreso no entraña ninguna dificultad, ya que como puede verse en el esquema el circuito es bastante simple. El transistor no se calentará apenas con ventiladores de bajo consumo, por lo que en la mayoría de casos se podrá montar sin disipador. Yo he optado por montarlo acoplado a la placa de circuito impreso, ya que el poco calor generado quedará disipado por la fibra de vidrio.

Circuito impreso del driver
Circuito impreso del driver

Como puede verse en la imagen anterior he dispuesto un cuadrado de cobre bajo el transistor para que haga las veces de disipador. Si el lector aprecia un poco de calentamiento (cosa poco probable) puede soldar algún elemento disipador en esta región o bien optar por el montaje vertical con disipador de aluminio.

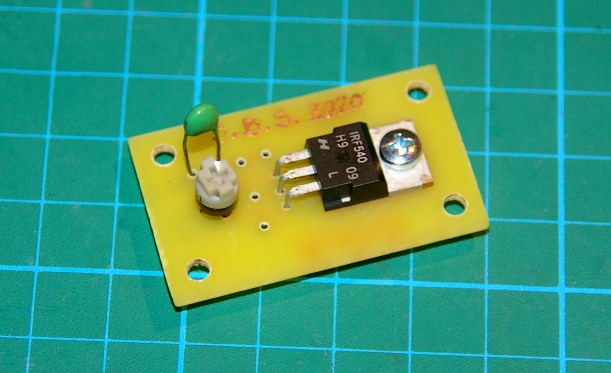

La placa acabada quedaría como se aprecia en la siguiente imagen. La resistencia NTC, que es quien hace de sensor, se puede montar con dos cables para ubicarla en el punto exacto en el que deseamos controlar la temperatura. Puede usarse para su acople pasta de disipación térmica con los soportes necesarios.

Driver con sensor de temperatura acabado
Driver con sensor de temperatura acabado

La resistencia variable permitirá «programar» el umbral de trabajo del ventilador. La mejor manera de hacer este ajuste es la siguiente:

1- Conectar todo el sistema y colocar el sensor en el punto a controlar.
2-Poner la resistencia variable al mínimo.
3-Esperar a que se alcance la temperatura deseada. Es recomendable usar un termómetro digital con sonda para hacer esta comprobación.
4-Ir subiendo de valor la resistencia variable hasta que se produzca el disparo del ventilador, añadiendo un poco de margen de seguridad.

El resultado del montaje en funcionamiento puede verse en el siguiente vídeo. He dispuesto de un caudal de aire caliente para activar el sistema y que se aprecie la activación y desactivación.


Deja un comentario

SAI APC BackUps 500, cambio de batería

El SAI APC BackUps 500 es un sistema de alimentación ininterrumpida que permite que cuando falte el suministro eléctrico tengamos tiempo de guardar archivos, cerrar programas y apagar el sistema del ordenador antes de quedarnos sin corriente, mediante un inversor alimentado por batería.

APC BackUps 500
APC BackUps 500

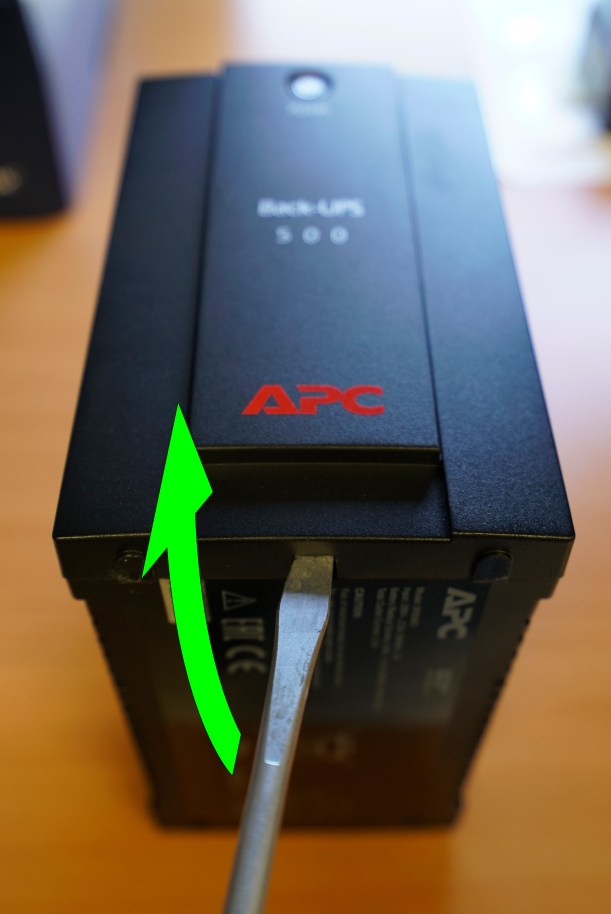

Cuando no enciende o tiene comportamientos erráticos la solución en la mayoría de los casos es cambiar la batería interna. Para abrirlo primeramente tengo que desmontar el panel frontal, ya que tras él se encuentran dos tornillos que hay que sacar. Haciendo palanca con un destornillador plano como se indica en la figura se puede desmontar dicho panel.

Desmontaje del panel frontal
Desmontaje del panel frontal

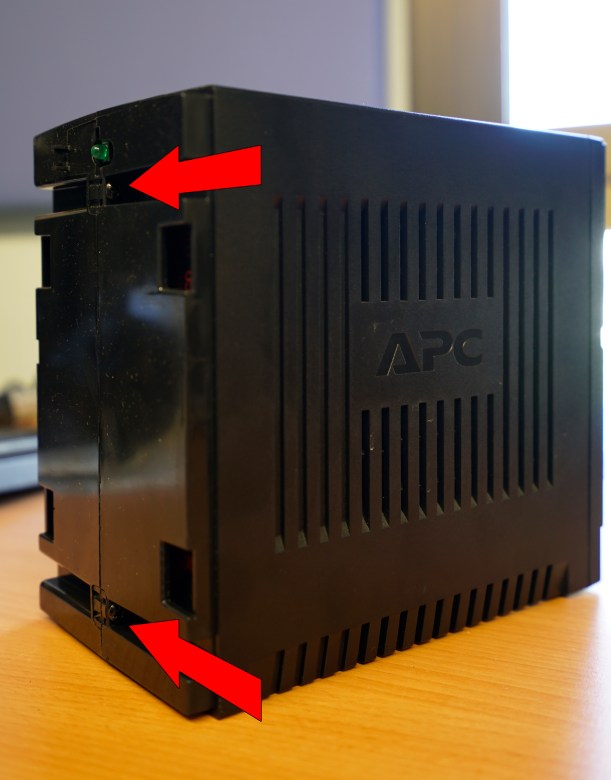

A continuación tengo acceso a dos tornillos ocultos, que saco para separar los dos laterales de plástico.

Tornillos ocultos a extraer
Tornillos ocultos a extraer

Luego libero el panel posterior quitando los 4 tornillos que tiene en sendas esquinas. Tras sacarlos puedo separar ligeramente dicho panel del resto del equipo. No se separará demasiado debido a los cables internos, pero será suficiente para abordar el siguiente paso.

Separación del panel posterior
Separación del panel posterior

Ahora puedo abatir el lateral izquierdo con cuidado, lo cual me da acceso a la batería interna. Bastará con desconectar sus dos conectores Faston y sacarla.

Batería de 12V / 5A
Batería de 12V / 5A

Se trata de una batería de plomo de 12V / 5A, que a diferencia de las típicas baterías de SAI de 12V / 7A, es bastante más delgada. Bastará con comprar una igual y substituirla para luego montar el SAI siguiendo los pasos anteriores de manera inversa. El SAI quedará en perfecto estado. Recomiendo hacer una descarga total cada cierto tiempo para no tener siempre la batería en un régimen de carga alto.
