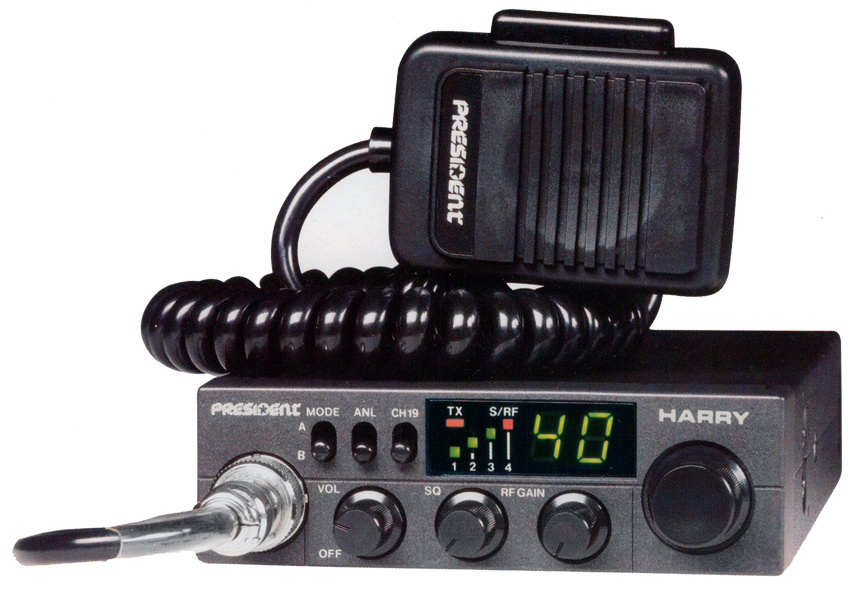

Es una de las emisoras de radioaficionado más pequeñas del mercado. Concebida para uso exclusivo en los canales de CB, la President Harry deriva de uno de los modelos más vendidos de Uniden: la 520XL.

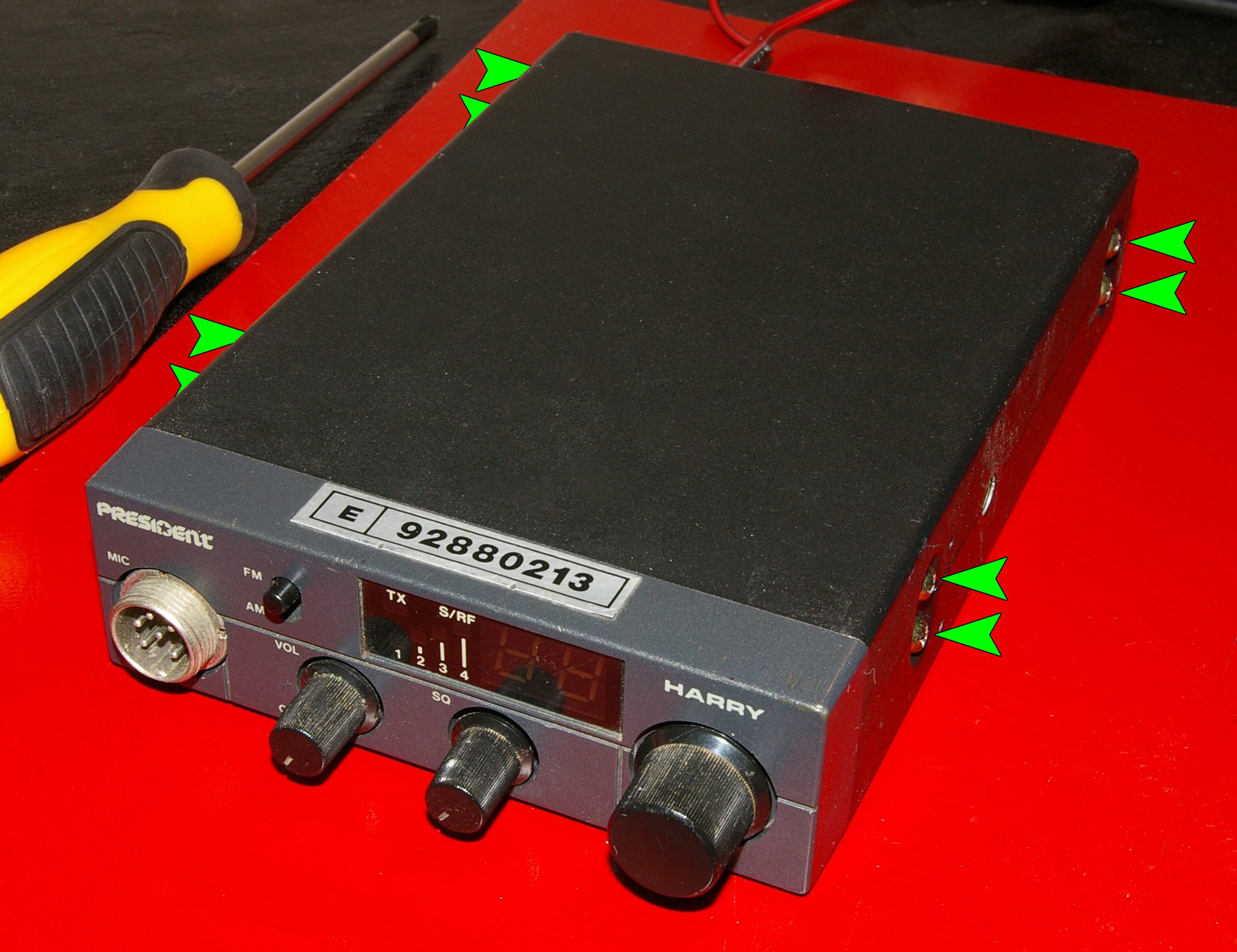

Este ejemplar tiene graves problemas: no funciona en TX, pero tampoco en RX. Compruebo que todos los controles hacen su función, aunque en ningún momento tengo audio ni tampoco puedo activar el transmisor. Tengo que abrir e investigar qué pasa. Para ello saco los 8 tornillos laterales que me permiten sacar la tapa superior e inferior.

La tapa inferior tiene alojado el altavoz, por lo que para trabajar más cómodamente desueldo los cables correspondientes y retiro dicha tapa. Conviene marcar los cables antes de desconectarlos para no confundir la polaridad al montar.

Ahora me centraré en el problema de transmisión. Muy probablemente se deba al transistor de la etapa de amplificación (transistor final) en mal estado.

Comprobando dicho transistor veo que está en corto. Se trata de un 2SC2166. Compro pues el recambio y procedo a substituirlo. Uso pasta conductora térmica para dotar al transistor de una buena transferencia de temperatura hacia el chasis, lo cual libera calor y lo hace trabajar en un buen régimen.

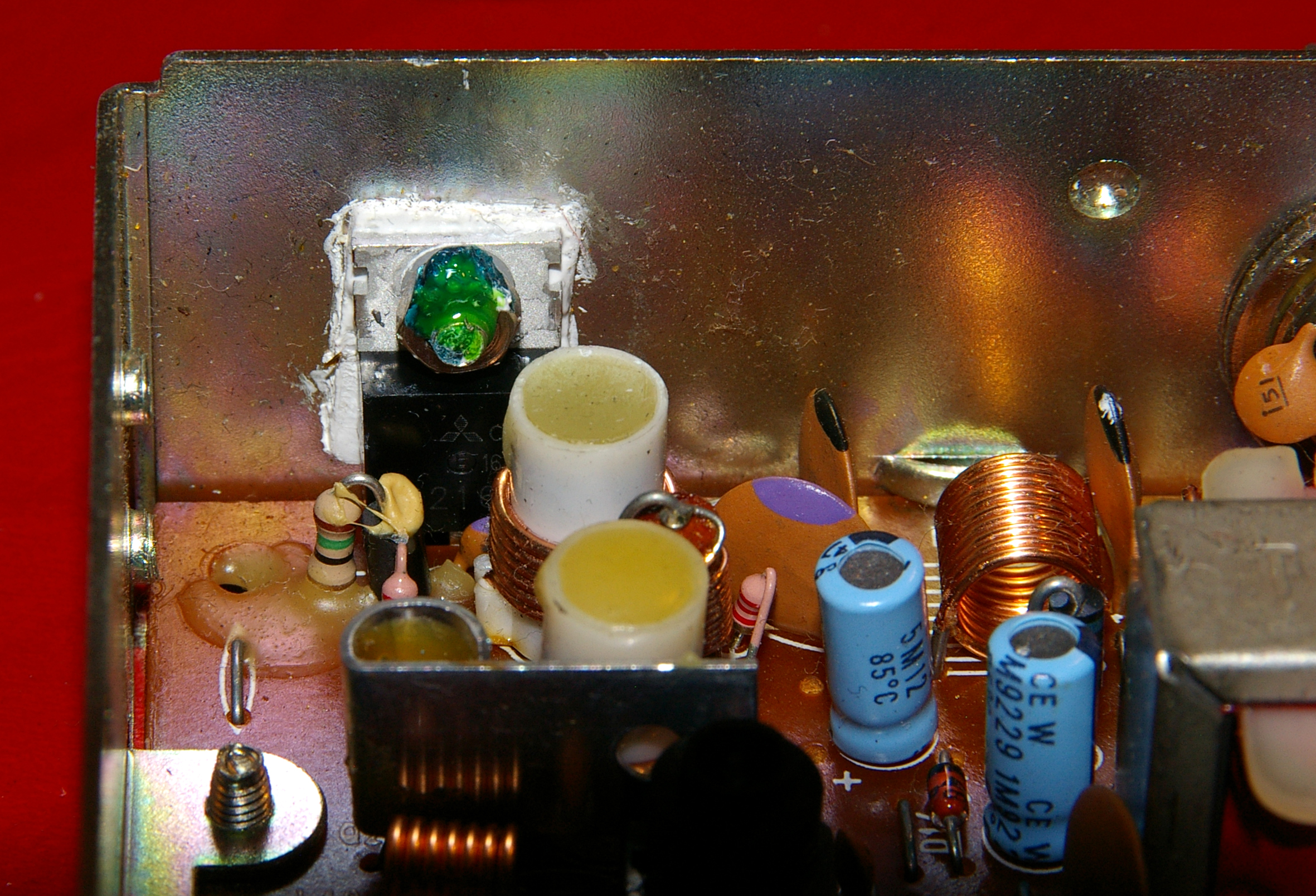

Uso una laca antidesroscante para evitar que la sujeción del transistor se afloje con el tiempo. En la siguiente foto puede verse dicha laca, de color verde.

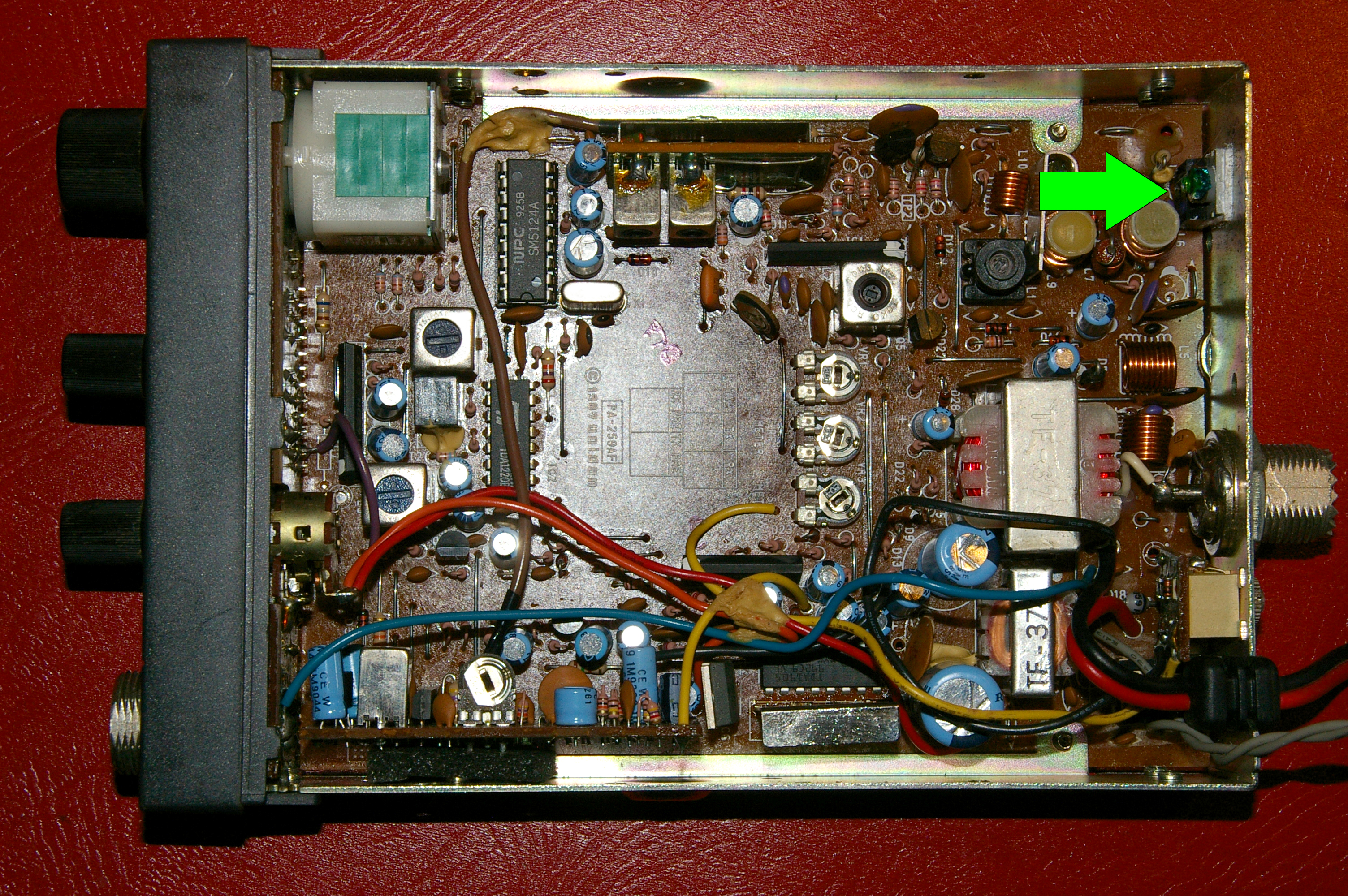

Compruebo que el transmisor (TX) funciona, por lo que esta avería queda resuelta. Ahora me centraré en el receptor (RX). Tengo que averiguar si no tengo señal en recepción o simplemente no tengo audio que lo manifieste. Mirando el esquema se me ocurren varios puntos donde comprobar con el osciloscopio. No inyectaré señal, en principio seguiré la señal de QRM.

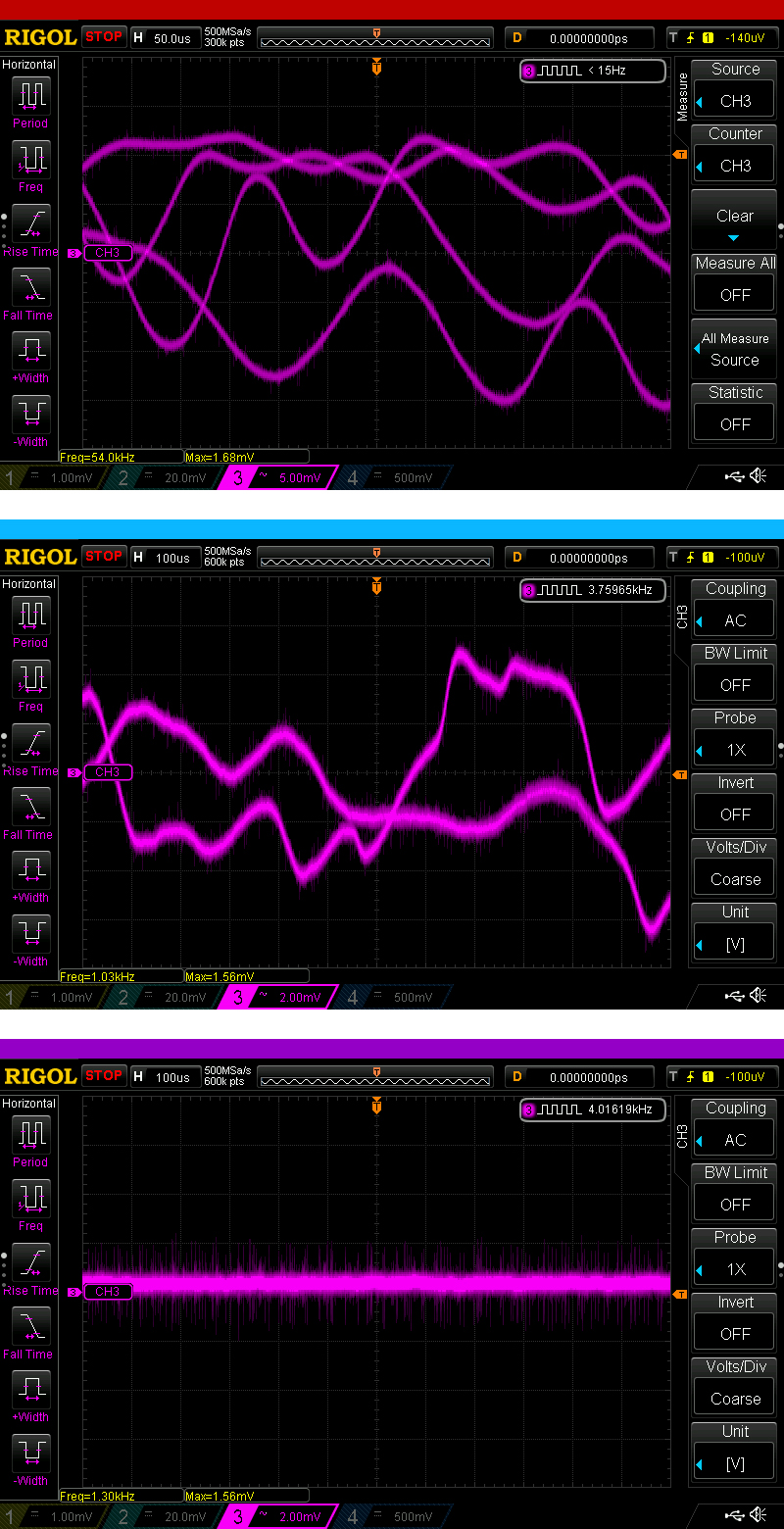

Es un seguimiento de la señal de audio para comprobar que el receptor en sí funciona. Si no obtengo señales debo sospechar del mismo. Los oscilogramas que obtengo de los puntos 1 (rojo), 2 (azul) y 3 (violeta) son los siguientes:

Viendo este panorama la avería queda patente: el amplificador de audio obtiene la señal de entrada pero en cambio no muestra salida alguna. La pregunta que me formulo es si estará en modo Mute por un problema en el circuito de Squelch. Mido la señal de Squelch, obteniendo el siguiente oscilograma:

Compruebo que funciona y tiene un Rise Time aceptable, de algo más de 12ms. Por tanto el integrado entra y sale del modo Mute. Como conclusión el circuito integrado IC4, un TDA1905 que hace de amplificador de audio, está en mal estado, ya que trabajando fuera del modo Mute no ofrece señal a su salida aun teniendo señal en su entrada. Hay que substituirlo.

Después de cambiar este circuito integrado compruebo la emisora y obtengo una fantástica señal de audio. Por tanto dejo reparados ambos problemas y queda esta President Harry operativa de nuevo. Monto siguiendo los pasos de desmontaje en orden inverso y vuelvo a comprobar satisfactoriamente.
