Este magnetoscopio profesional Betacam SP da un error «0A» al insertar un videocassette de tipo S o L. El error se produce al intentar enhebrar la cinta. Aunque sea un Thomson TVV-3580 y también pueda encontrarse bajo la marca Ampex, se trata en realidad de un Sony BVW-65. Por tanto los recambios los podemos pedir a Sony.

Cuando se produce un error de este tipo hay que mirar bien el anillo de enhebrado de la cinta, donde van alojadas las guías y el Pinch Roll, así como su motor de giro. Compruebo insertando una cinta con el VTR abierto y descubro que el anillo de enhebrado funciona si lo ayudo con una mano. Esto se debe a que el motor de giro no hace la suficiente tracción. Una de dos, o la correa está en malas condiciones o el motor está defectuoso. Obviamente la opción más probable es la primera. Voy a comprobarlo.

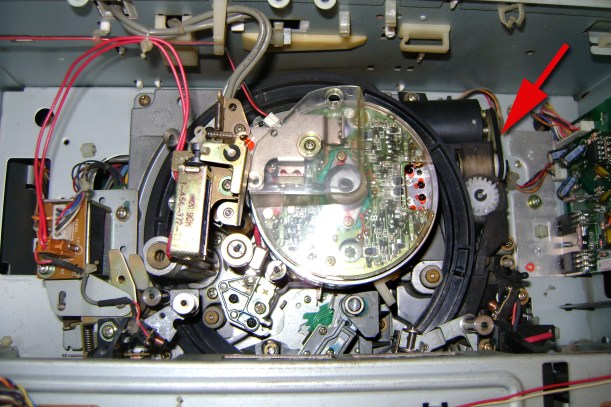

La correa no hace apenas fuerza sobre la polea, patina y pierde tracción, por tanto tiene que substituirse por una nueva. Como siempre compro una ligeramente más pequeña, ya que está cedida. Tras substituirla compruebo que el enhebrado funciona perfectamente y el VTR ya no nos da error.

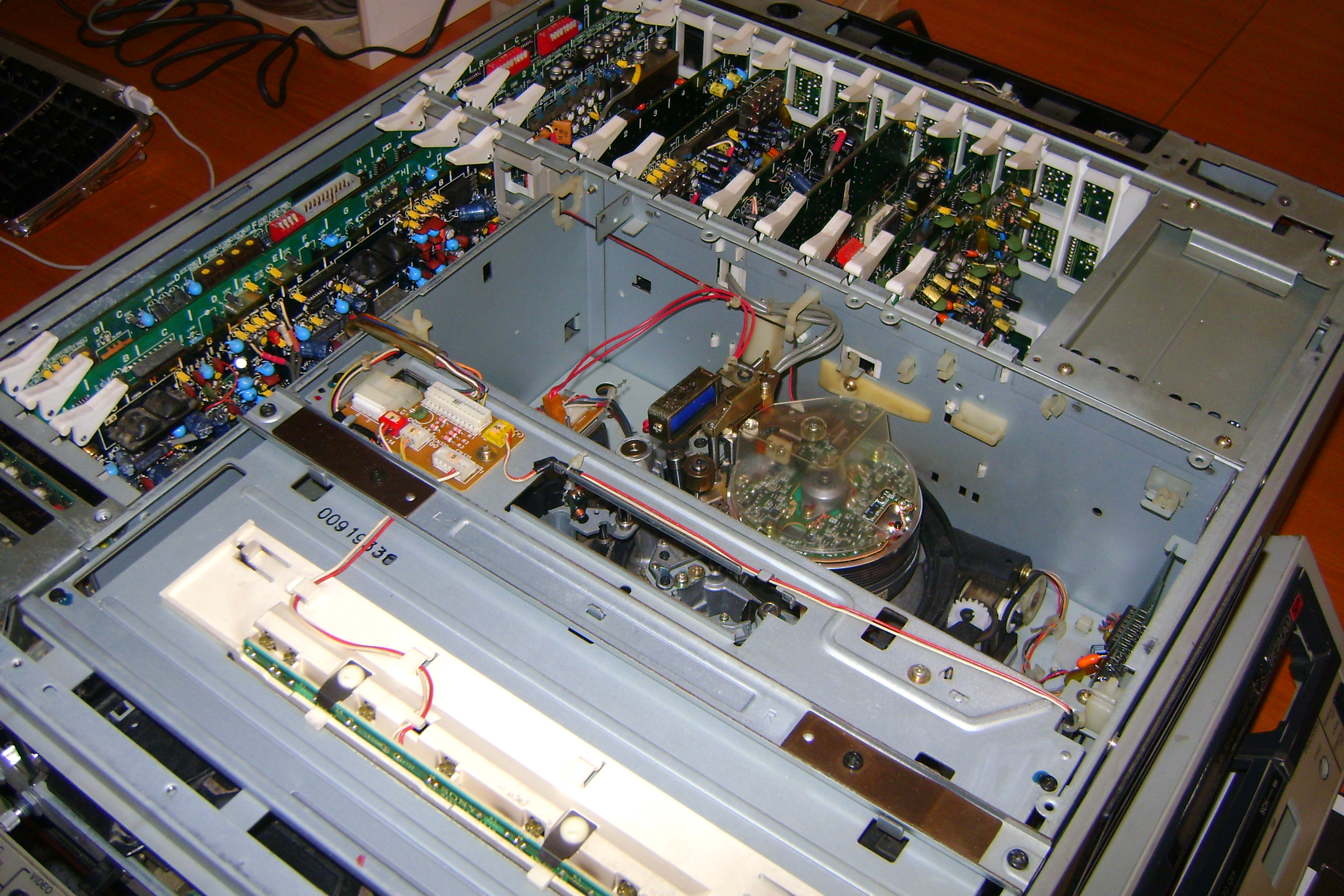

Sin embargo al ponerlo en Play descubro que no saca imagen. En su lugar muestra una señal fuera de sincronismo, en blanco y negro, con rallas horizontales muy próximas y sin ninguna identificación posible del contenido grabado. Voy a ver si es problema de falsos contactos. Este magnetoscopio tiene una serie de placas que se extraen verticalmente tirando de dos palancas blancas. Las saco y reinserto una a una, asegurándome de que asientan bien en sus zócalos. Muchos problemas vienen de falsos contactos, y este tipo de fallo se produce en muchos equipos, como las mesas digitales de audio Yamaha.

Al volver a probar obtengo una imagen perfecta. Muy probablemente el fallo provenía de la placa de TBC, así que pongo especial empeño durante la reproducción de que esta placa está bien asentada y no genera problemas al moverla.

Ahora compruebo el audio y me encuentro con otro problema. El vúmetro marca señal, y de hecho tengo audio por las salidas XLR. Sin embargo la salida de auriculares no da señal, solamente ruido. Existe un problema en el preamplificador de auriculares.

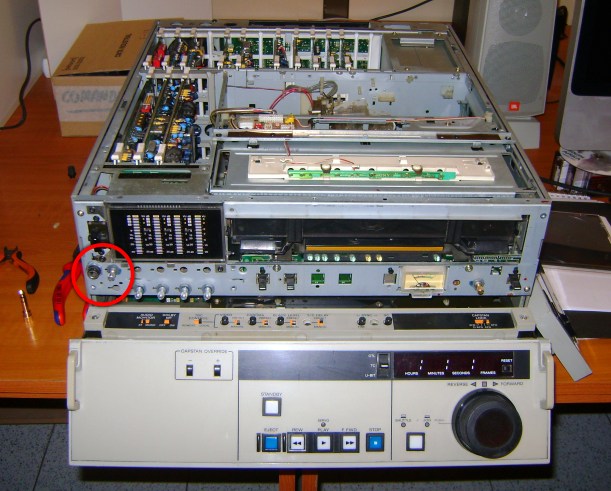

Desmonto la carátula frontal para poder acceder a la zona afectada, hay que quitar la tuerca que sujeta el conector Jack de auriculares. Para poder extraer el preamplificador tengo que desmontar todo el panel frontal, ya que se saca desde atrás y hay muy poco espacio de maniobra.

Hay que acceder a la zona indicada con la flecha para, desde ahí, sacar el preamplificador. Se trata de una pequeña placa que lleva soldado un conector Jack que se fija al panel mediante una tuerca. Cuando se libera la tuerca la placa queda suelta y se puede extraer.

Al sacar el preamplificador observo los dos condensadores electrolíticos C2 y C3 deteriorados. A través de estos condensadores pasa cada uno de los dos canales de audio (L-R). Hay que substituirlos.

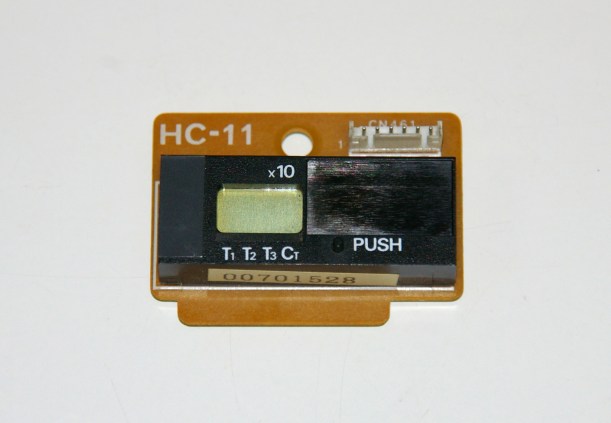

Tras cambiarlos monto el frontal y vuelvo a probar. Ahora tengo sonido claro y sin ruido en los auriculares. Con esto el magnetoscopio queda reparado, pero para dejarlo al 100% queda un pequeño detalle sin importancia. Se trata del medidor de horas. Estos magnetoscopios venían de serie con unos medidores de mercurio que, dado que salió una ley que prohibía el uso de este metal pesado, fueron substituidos por medidores digitales. Este medidor muestra la pantalla blanca. Se ha quedado sin batería.

Sony recomienda substituirlo por un medidor nuevo, con el consiguiente precio como recambio original. La solución casera es abrirlo y hacer nosotros mismos la substitución de la pila interna, modelo V357. Con esto el medidor queda operativo de nuevo.

Tras estas operaciones queda plenamente funcional el magnetoscopio. Lo monto por completo y vuelvo a comprobar todo.

Los televisores de TRC (tubo de rayos catódicos) tienen un serio enemigo: la magnetización de la pantalla. El cañón de electrones, la alta tensión y las bobinas de deflexión son los elementos ideales para crear corrientes de Gauss que magnetizan la pantalla. El síntoma de una pantalla magnetizada es una representación errónea del color, ya sea con manchas o sobre toda la superficie de la pantalla. Muchas veces se muestran los colores complementarios a los habituales (fase de color a 180 grados). En este caso el televisor muestra un error parcial debido a una magnetización irregular de la pantalla.

Para que este efecto no se produzca los televisores TRC disponen de un sistema denominado Degauss, que se compone de una resistencia PTC y una bobina desmagnetizadora que está colocada alrededor del tubo, por la parte posterior. Cuando se presenta un fallo de estas características hay que sospechar en primer término de la PTC. La PTC (resistencia de coeficiente de temperatura positivo) es un componente que cuanto más se calienta, más resistencia opone al paso de la corriente. La bobina desmagnetizadora está conectada en paralelo con la entrada de corriente, lo cual dispara la intensidad (es equivalente a hacer un cortocircuito con una resistencia muy baja), hace calentar a la PTC y ésta aumenta su resistencia, haciendo bajar la intensidad de nuevo hasta que se estabiliza el sistema. La fuerte corriente inicial que ha circulado por la bobina es la que desmagnetiza la pantalla en cada encendido. Este contínuo calentamiento instantáneo de la PTC hace que sea un componente sometido a un alto estrés eléctrico y, por tanto, es muy susceptible de generar fallos a largo plazo.

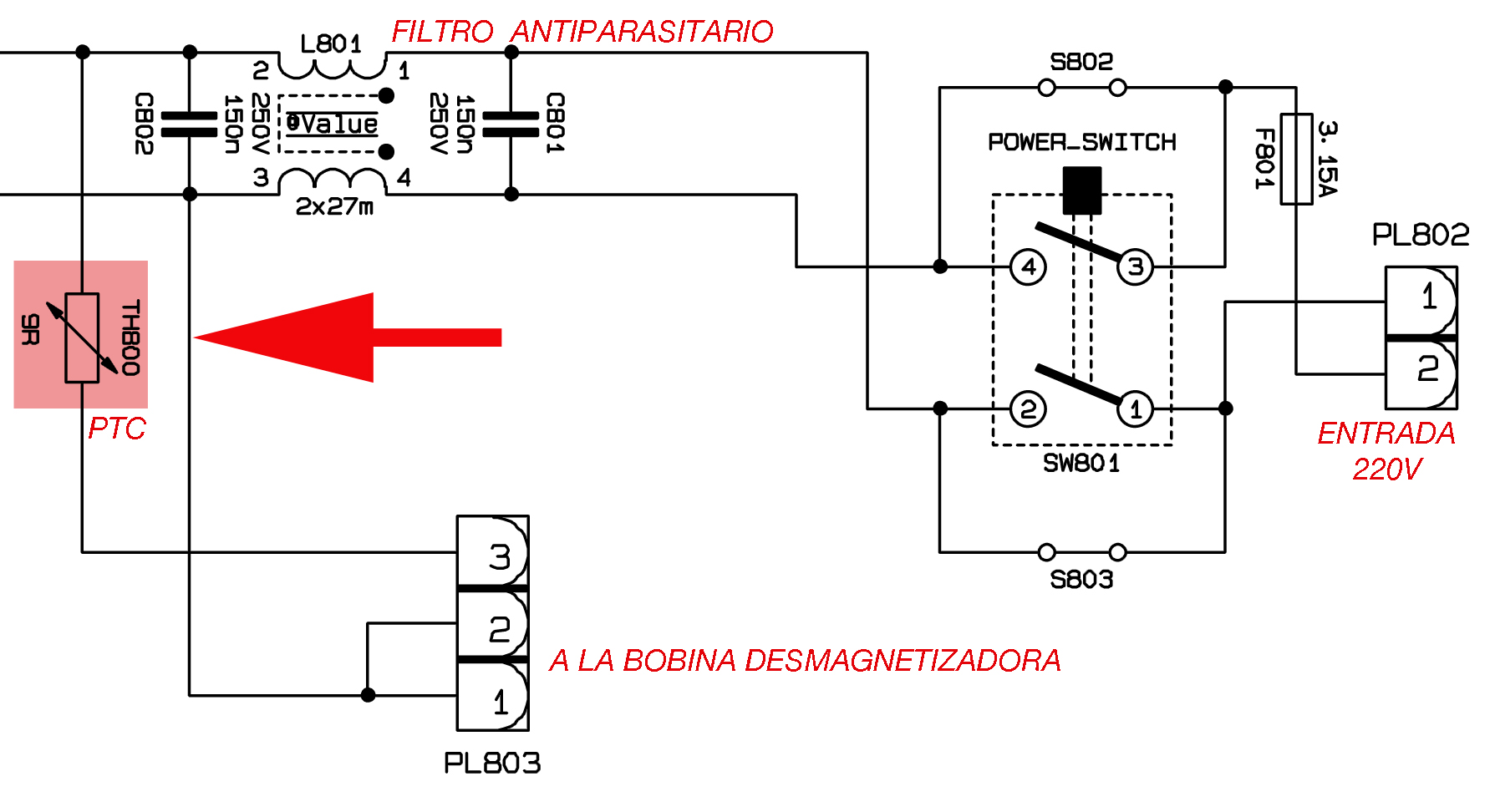

En el esquema superior se puede ver el circuito Degauss, en paralelo con la salida del antiparasitario. La PTC en serie es con mucha probabilidad el componente dañado. Tengo que localizarla y extraerla para medir con el multímetro digital y determinar su estado. La PTC es fácil de localizar, viene en un encapsulado tipo pack y es el componente más cercano al conector de la bobina desmagnetizadora.

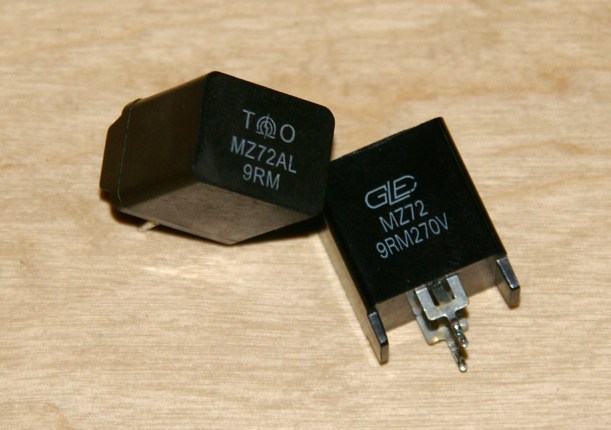

Una vez localizada la PTC la extraigo y hago una medición de su resistencia, determinando que está cortada (resistencia infinito). Hay que buscar un recambio. La referencia es MZ72AL-9RM. Cualquier otra PTC del tipo MZ72 9R valdrá. Por suerte tengo mucho material de despiece y encuentro una compatible. Reciclar es una de mis máximas.

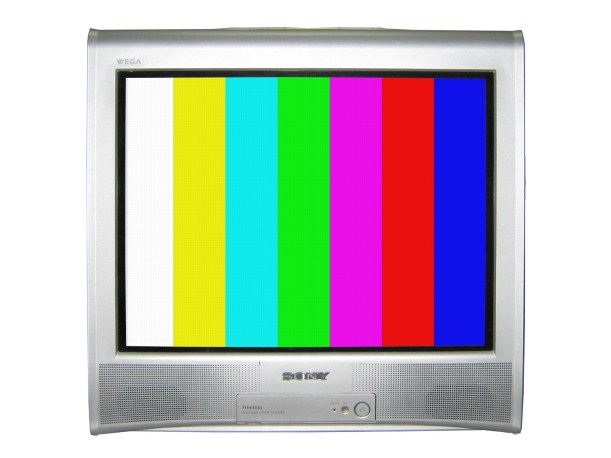

Procedo a soldar la PTC de recambio, que da 18 ohm a temperatura ambiente, frente a la medida de valor infinito que da la defectuosa. Tras cerrar el televisor pongo barras CCIR, conecto y compruebo que se ha desmagnetizado satisfactoriamente en el primer encendido. En total esta reparación ha llevado 15 minutos.

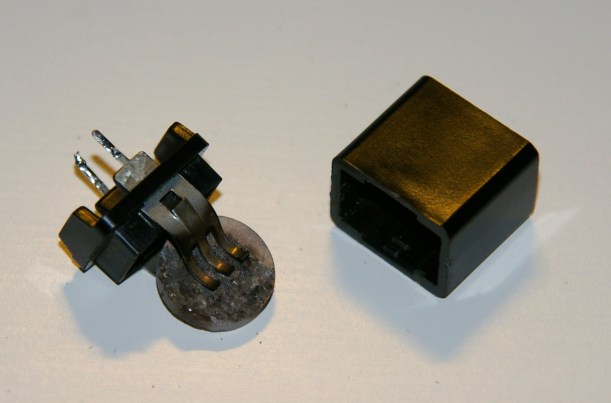

Ahora voy a abrir la PTC para ver el estado en el que está. Retiro la carcasa y descubro que la pastilla central está quemada y muy deteriorada. Está inservible. No se puede reciclar. De hecho cuando existe esta avería siempre tenemos que desechar la PTC.

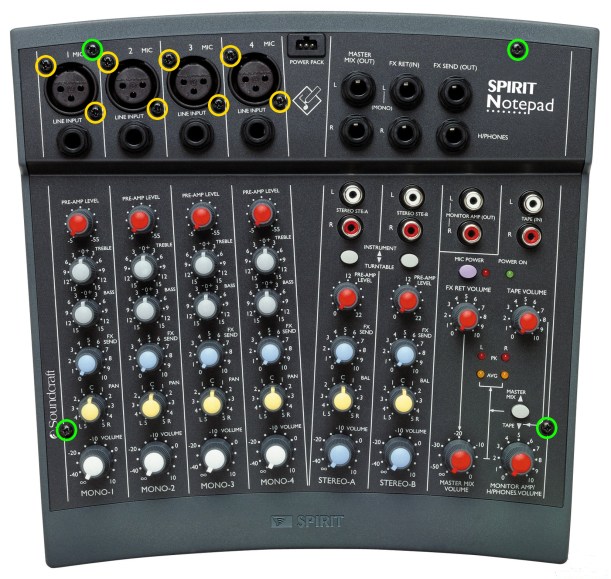

Se trata de una mesa de mezclas de audio analógica portátil alimentada con fuente externa. Presenta un problema que impide alimentar los micrófonos con Phantom. Al presionar el pulsador de alimentación Phantom el led correspondiente no se enciende y no tenemos los +48V en los conectores XLR. Tras comprobar con éxito la fuente externa, que proporciona dos líneas simétricas de 17V en alterna, procedo a abrir la mesa. Para ello retiro los tornillos marcados en verde para separar el panel frontal de la base. Luego los marcados en amarillo, junto con todos los mandos y tuercas de los conectores Jack, para separar el panel del circuito impreso.

Conviene poner en orden la botonera extraída o bien apuntar el orden de colores, para luego volver a montar los botones en sus posiciones originales. Hay que tener en cuenta que esta mesa tiene botones de dos tamaños, los más anchos van abajo de cada canal.

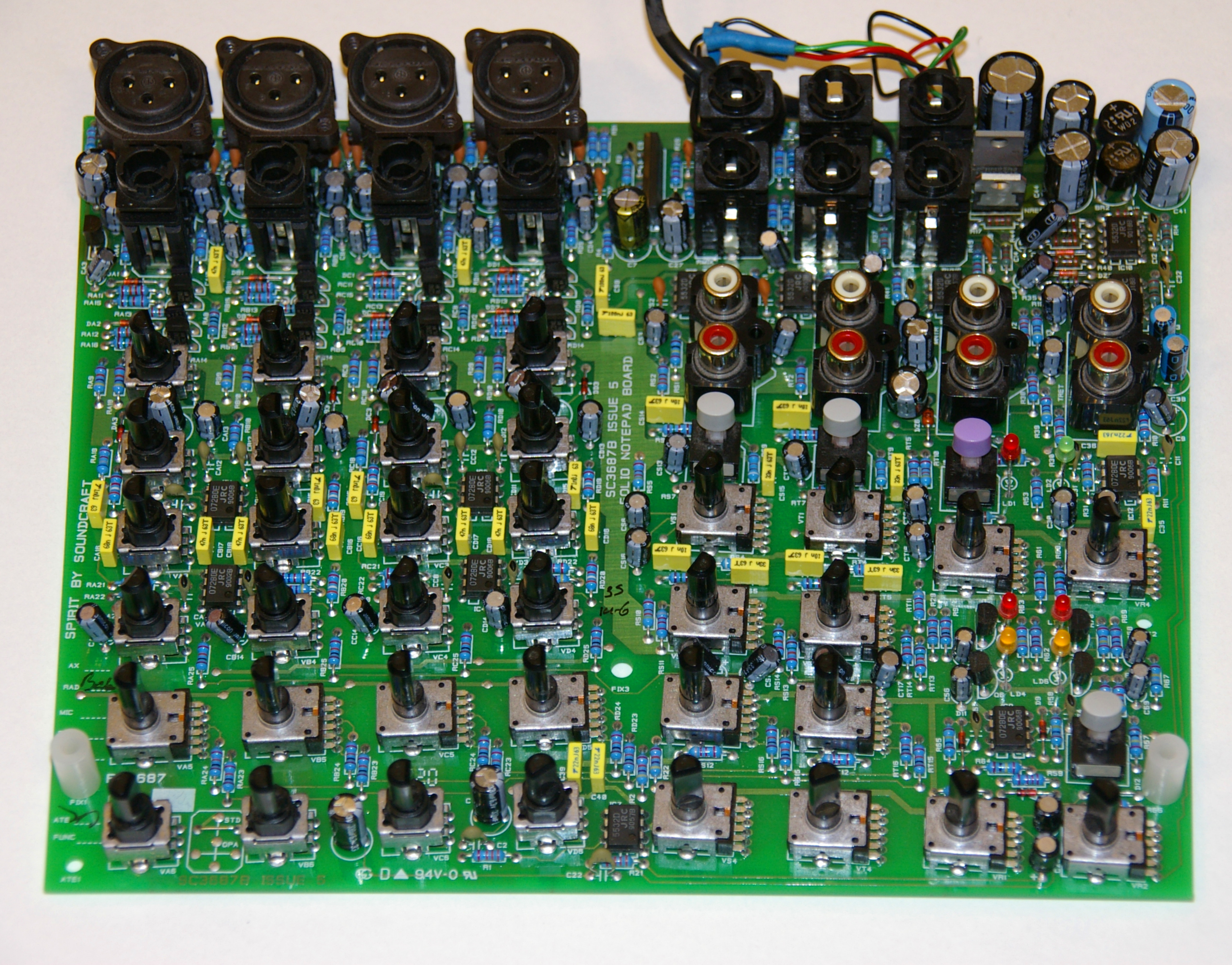

Cuando abro la mesa y desmonto el frontal aprovecho para dar un limpiado a fondo con un paño ligeramente húmedo. Hago lo mismo con la botonera. De ese modo al montar de nuevo el equipo quedará prácticamente como nuevo.

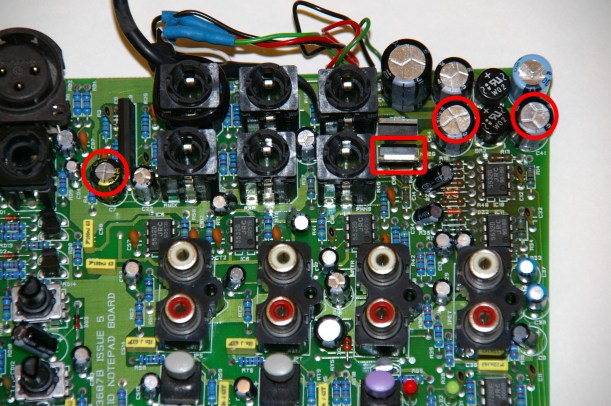

Doy un primer repaso visual en busca de problemas evidentes y encuentro tres condensadores en mal estado. Se tienen que substituir. No obstante se han deteriorado por un problema en la fuente, hay que buscar el origen de dicho problema.

La fuente es bastante sencilla. Se trata de una fuente simétrica de +18 y -18V. Todas las mesas de audio tienen fuentes simétricas, porque los integrados operacionales que se usan para mezclar audio llevan alimentación positiva y negativa respecto de masa. Sin tensión se comprueban los puentes rectificadores, y con tensión los reguladores. Detecto un regulador 7915 (regulador de tensión negativa de -15V) que proporciona solamente -8V a su salida.

Esto puede deberse a dos problemas: 1) El regulador está en mal estado (substituir).   2) Algún integrado está derivando tensión del regulador a masa (detectarlo y substituir integrado y regulador). La mejor forma de saber qué ocurre es substituir el regulador y comprobar su salida. Al substituirlo mido la tensión de salida y proporciona los -15V. Así pues estoy seguro de que el resto de integrados está bien. Sin embargo la mesa sigue sin dar alimentación Phantom a los micros. Compruebo el transistor que hace la conmutación de la línea de +48V y está cortado. Hay que cambiarlo.

Se trata de un MPSA42, difícil de encontrar. Buscando en las tablas Tower encuentro un equivalente bastante común, el BF422. Dado que tengo mucho material de despiece cuento con uno para poder hacer el cambio. El único problema es que el orden de patillas es diferente. Tras hacer un giro de las patillas 2 y 3 lo substituyo. En la foto superior se ve dicho transistor, junto al botón violeta de Phantom y el led rojo.

Tras estas reparaciones procedo a probar el equipo desmontado, con resultado exitoso. Compruebo que ambos reguladores se calientan bastante, pero es normal. El fabricante ha optado por ahorrar espacio sacrificando el uso de disipadores térmicos, lo cual redunda en el sobrecalentamiento de la fuente. Mala opción, pero hoy día es bastante habitual.

Una vez comprobado el buen funcionamiento se vuelve a montar y se comprueba de nuevo. Siempre hay que probar dos veces, sin montar y con el chasis, por si acaso.

En resumen, el problema ha sido un regulador de tensión que ha provocado una sobretensión. Esta sobretensión ha deteriorado tres condensadores y ha fundido un transistor que conmutaba el Phantom. Luego, el regulador se ha ido deteriorando hasta que su tensión ha caído a la mitad. Pero ahora ya está solucionado.
