Esta tablet de 7″ es un dispositivo genérico que se comercializa desde China bajo diversas marcas, aunque el modelo real es A13. La avería consiste en que no se puede encender ni estando cargada la batería.

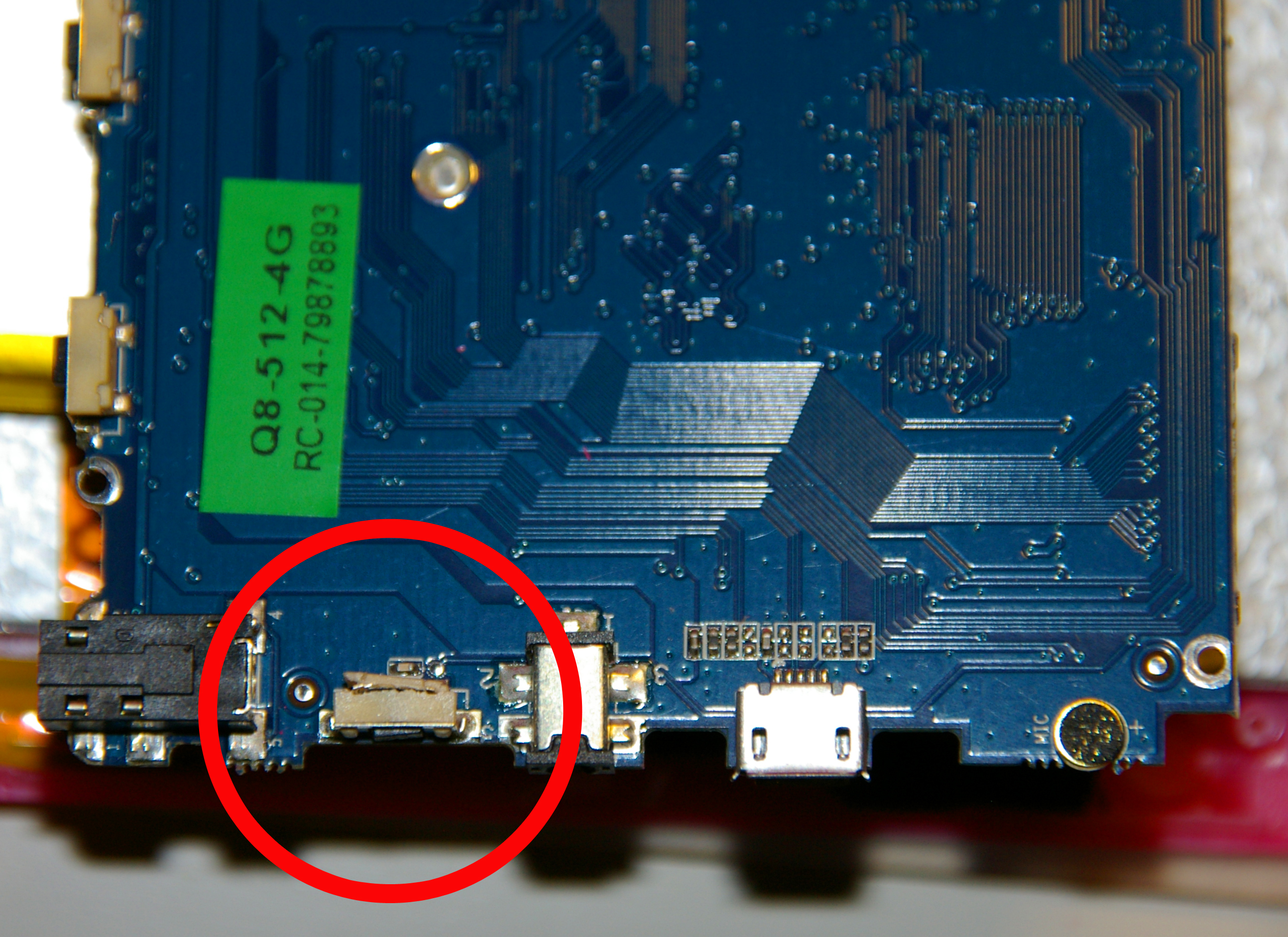

En primer lugar la abro para acceder al interruptor de encendido, que posiblemente se ha dañado, ya que el usuario indica que últimamente tenía que hacer una presión excesiva para poder encender la tablet. Haciendo palanca en los bordes laterales, a lo largo de toda la unidad, consigo extraer la tapa trasera. Mirando de cerca el interruptor descubro que está partido.

Tras intentar localizar un recambio de manera infructuosa decido hacer una reparación alternativa. Uso un interruptor reciclado que acoplaré con adhesivo de secado instantáneo por luz ultravioleta. Previamente he soldado dos finos cables a los terminales del interruptor, para poderlos soldar después a la placa base.

A continuación aplico luz ultravioleta para secar el adhesivo, que queda hecho una pieza compacta, fijando el interruptor a la placa base.

Para finalizar sueldo los cables a los pads originales del interruptor que he sacado y monto la tablet para probarla.

La tablet vuelve a funcionar sin problemas, aunque es recomendable darle un trato correcto al interruptor sin ejercer una excesiva e innecesaria presión sobre él.

El DSR-11 de Sony es un magnetoscopio portátil DVCam-DV, apto tanto para cintas máster como para cintas miniDV. Esta unidad en concreto tiene dañado el conector Firewire, una avería muy común en este modelo.

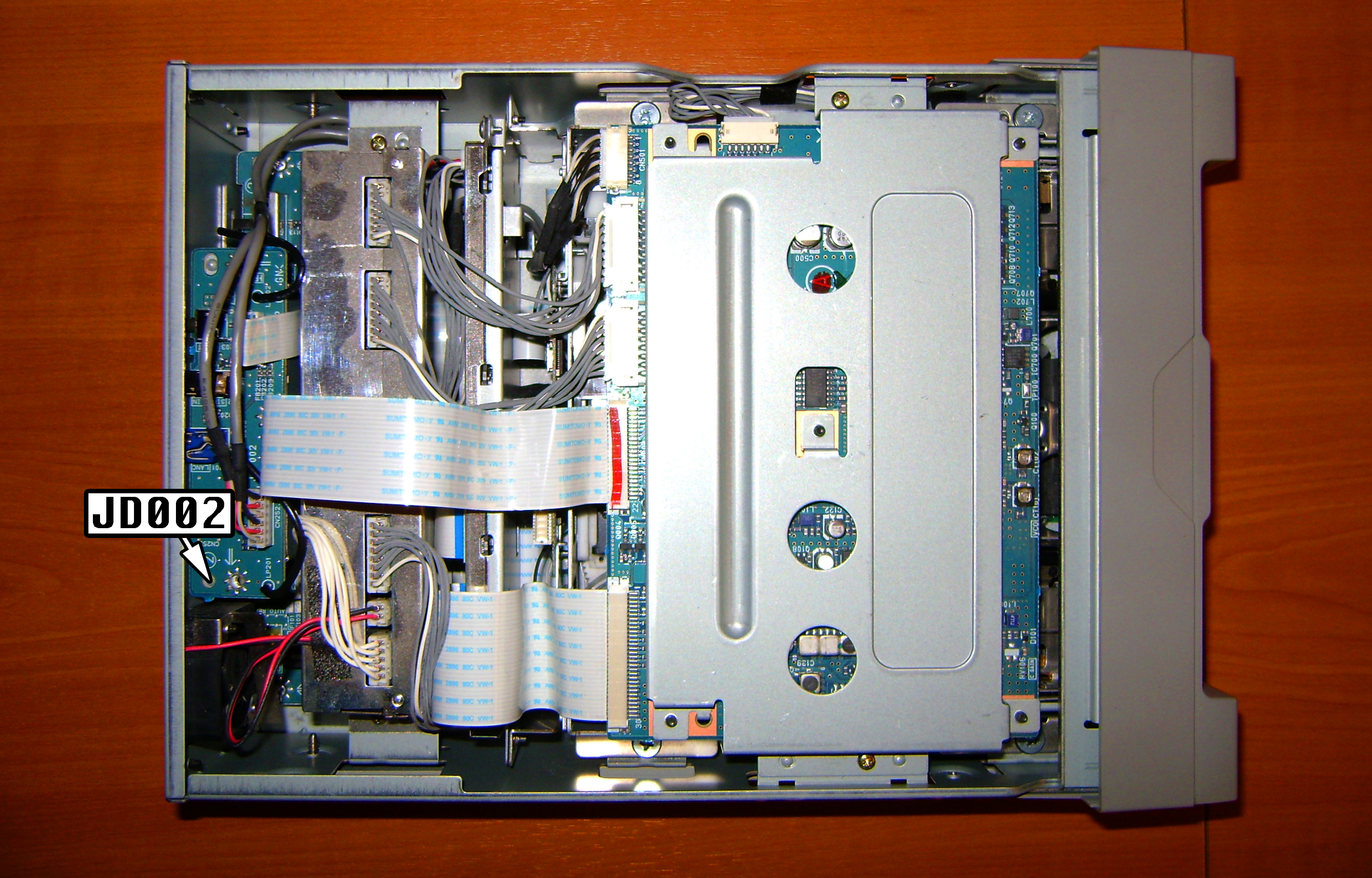

Tengo que abrir el magnetoscopio y localizar la placa JD-002, ya que es la que alberga el conector a substituir. Está en la parte superior trasera.

Extraigo la placa JD-002 para poder substituir el conector dañado. La siguiente foto muestra una vista del DSR-11 con dicha placa desmontada (no visible en la imagen).

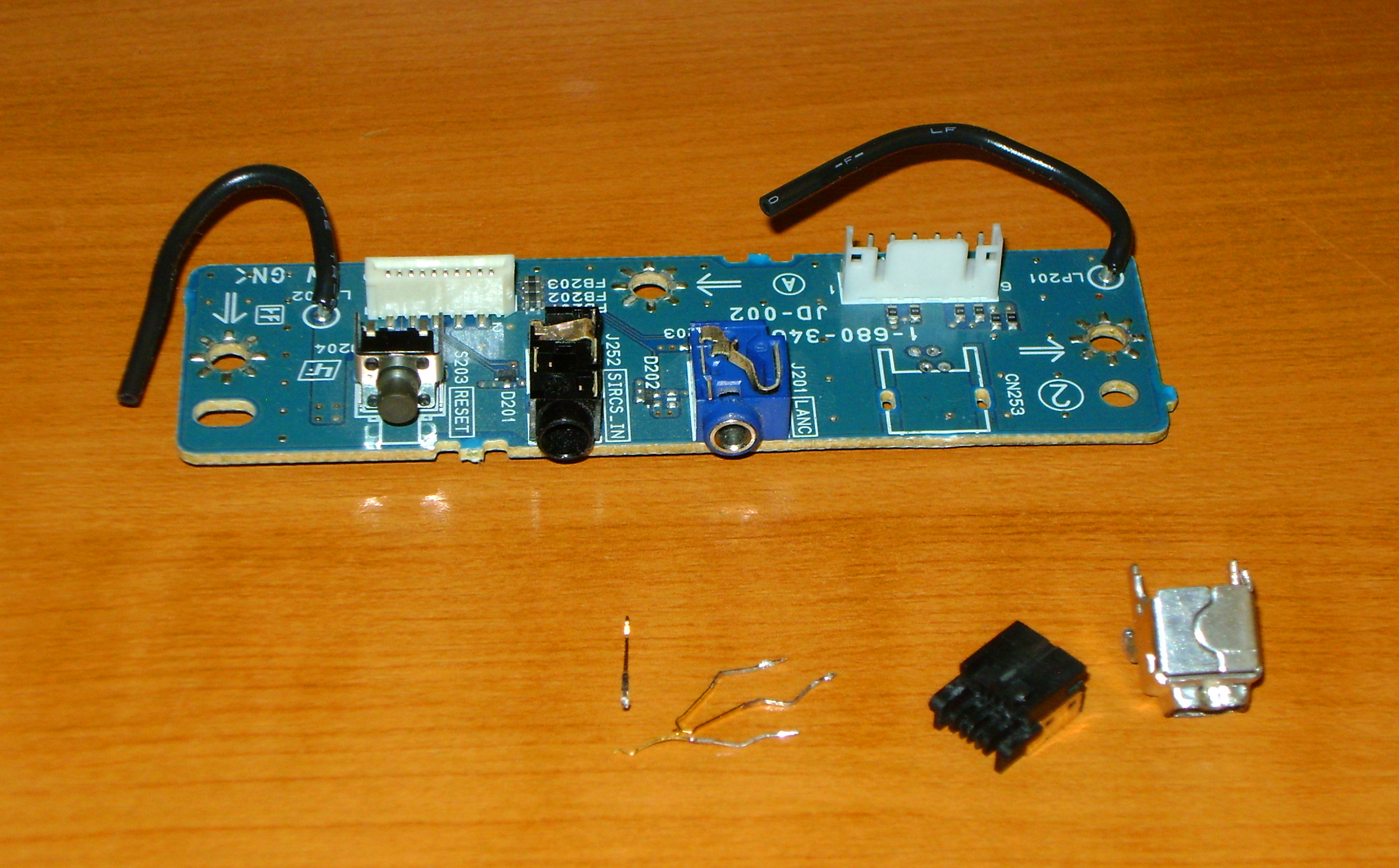

A continuación saco el conector dañado. En este caso estaba partido y lo he desmontado para sacar luego pin a pin.

He comprado un recambio original a un distribuidor Sony, lo cual me garantiza la total compatibilidad a la hora de montarlo. El número de recambio original es 178580631.

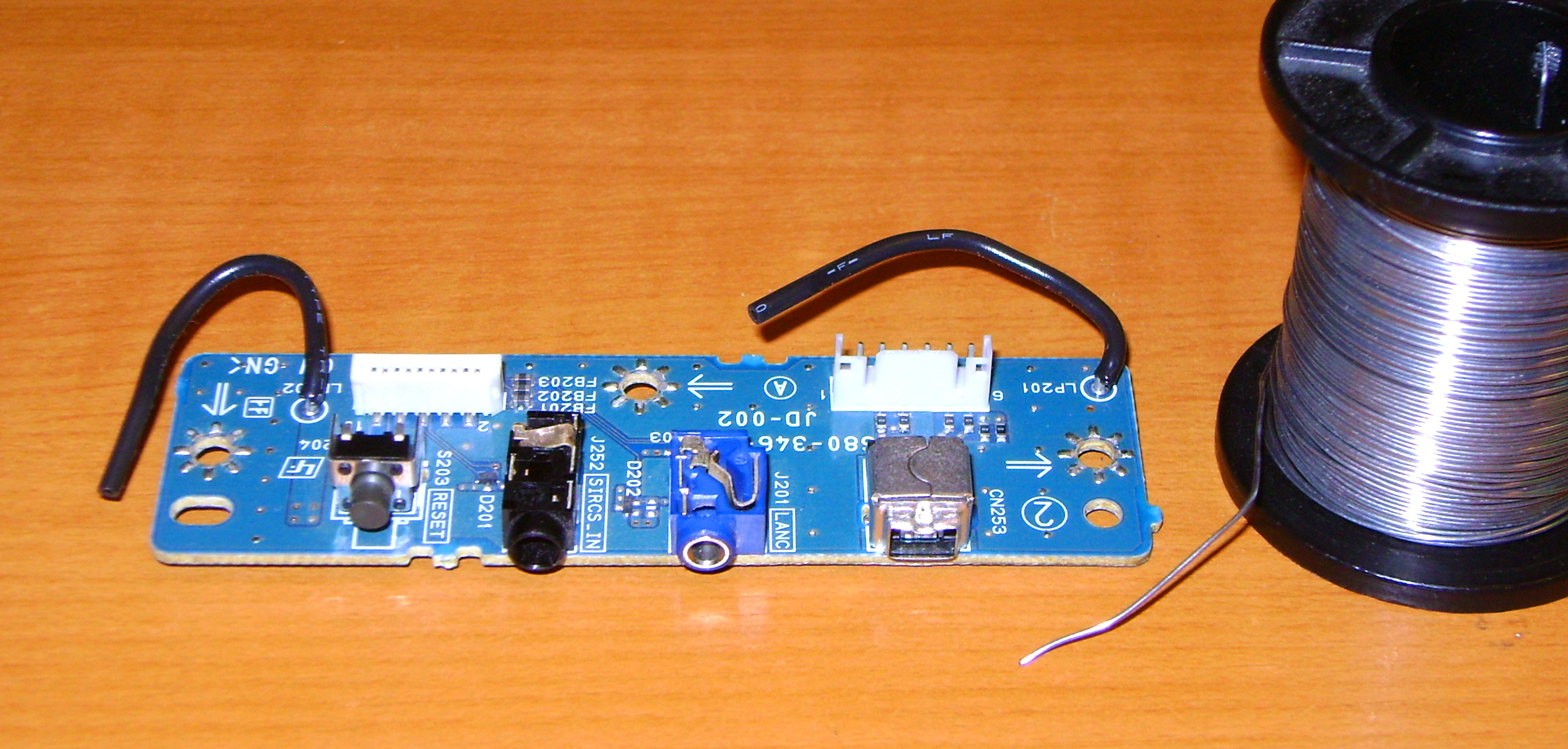

Monto el conector en la placa y reviso el resto de soldaduras y el estado del conector de cable plano.

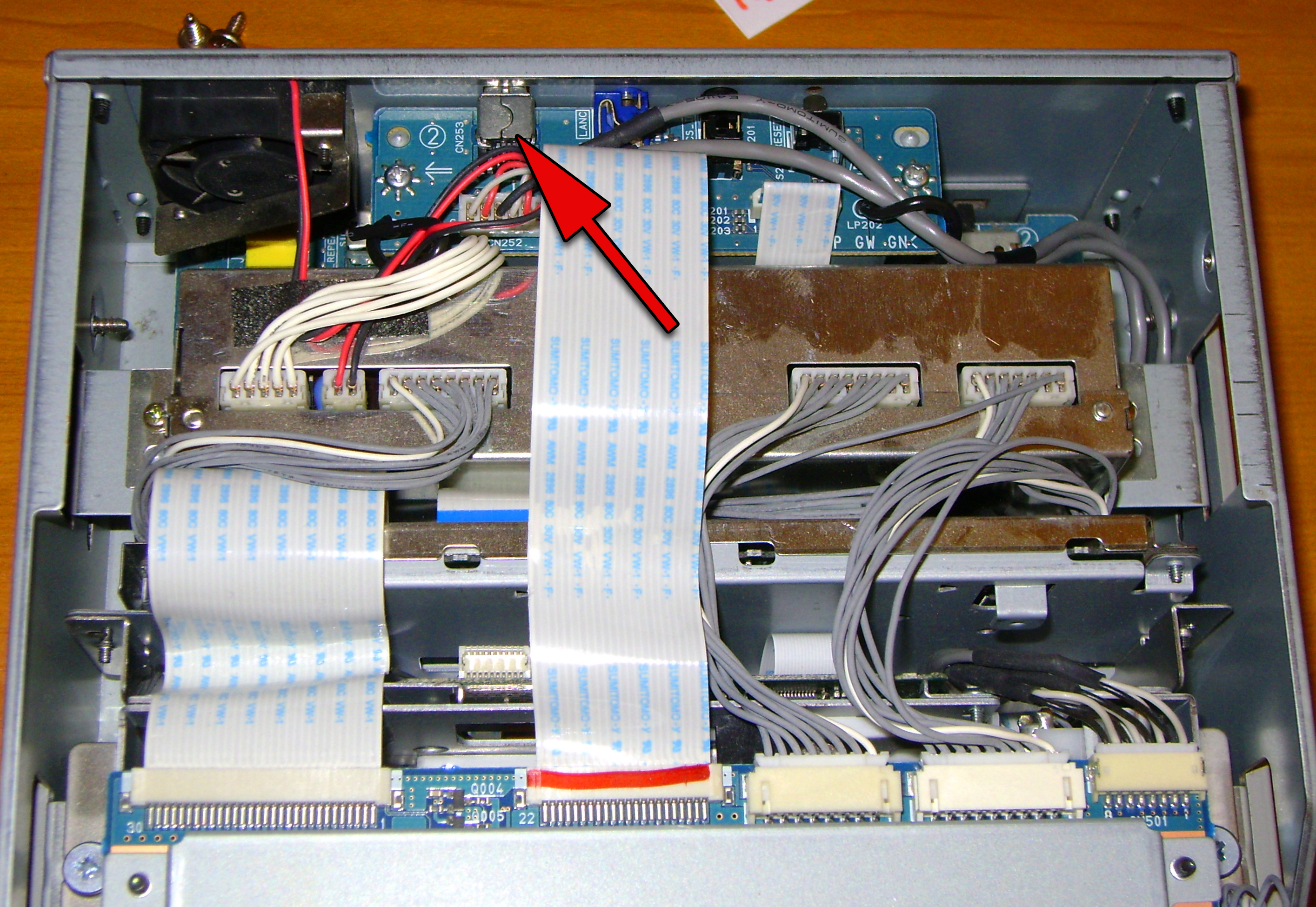

Finalmente vuelvo a montar la placa en el magnetoscopio y hago las pruebas oportunas de control y captura a través del puerto Firewire, con resultado satisfactorio.

Este vigilabebés es un intercomunicador bidireccional con transmisión de imagen a tiempo real a través de una cámara con visión nocturna. El problema es que no recibe imagen de la cámara.

No sé si se trata de un problema de la cámara o bien del receptor de vídeo. Procedo primeramente a ver la cámara. Es una unidad de cámara de baja resolución sin filtro infrarrojo. Alrededor de la misma hay una serie de leds infrarrojos que proporcionan la visión nocturna. También tiene un transmisor Wifi por el que transmite la imagen.

Tras una inspección y algunas comprobaciones determino que el módulo de cámara está correcto. Por lo tanto tengo que abrir el monitor en busca del problema. Es un monitor LCD de pequeño formato y baja resolución con un intercomunicador bidireccional de audio y un transmisor Wifi. Al abrirlo veo soldaduras en mal estado en el transmisor Wifi. Las repaso todas y las inspecciono bajo el microscopio USB.

Tras restañar las soldaduras monto la unidad y la compruebo, dando un resultado afirmativo. El problema era que el monitor no captaba la señal wifi de la cámara por culpa de las soldaduras en mal estado.

Este interruptor programable digital con calendario tiene una avería consistente en un comportamiento errático y la imposibilidad de mantener la memoria de la hora y los programas cuando se desconecta de la tensión eléctrica.

Normalmente esta avería se produce porque la pila que mantiene el reloj alimentado (backup) está defectuosa. Hay que substituirla por una nueva. Para abrir el programador necesito una punta tipo Spanner (horquilla), para poder extraer los 2 tornillos de seguridad posteriores.

Al abrirlo tengo acceso a las dos placas: una lleva el reloj programador, y la otra lleva el driver para el relé, la pila y su correspondiente circuito de carga.

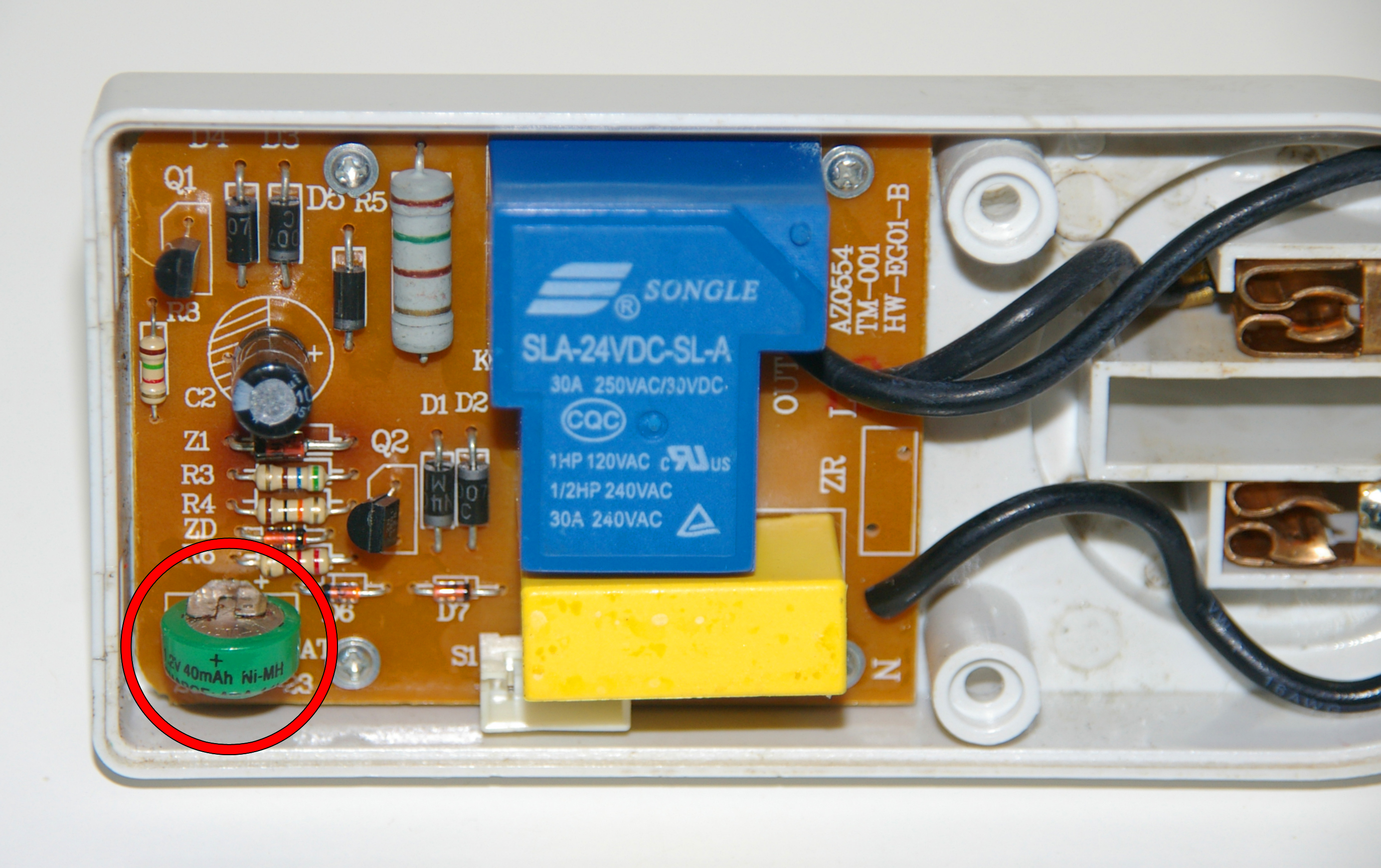

La pila que mantiene la memoria del reloj es de NiMH, de 1,2V y 40mAh. Observo signos de corrosión en sus terminales y una ligera hinchazón en su contorno. Naturalmente la pila está defectuosa y se tiene que cambiar.

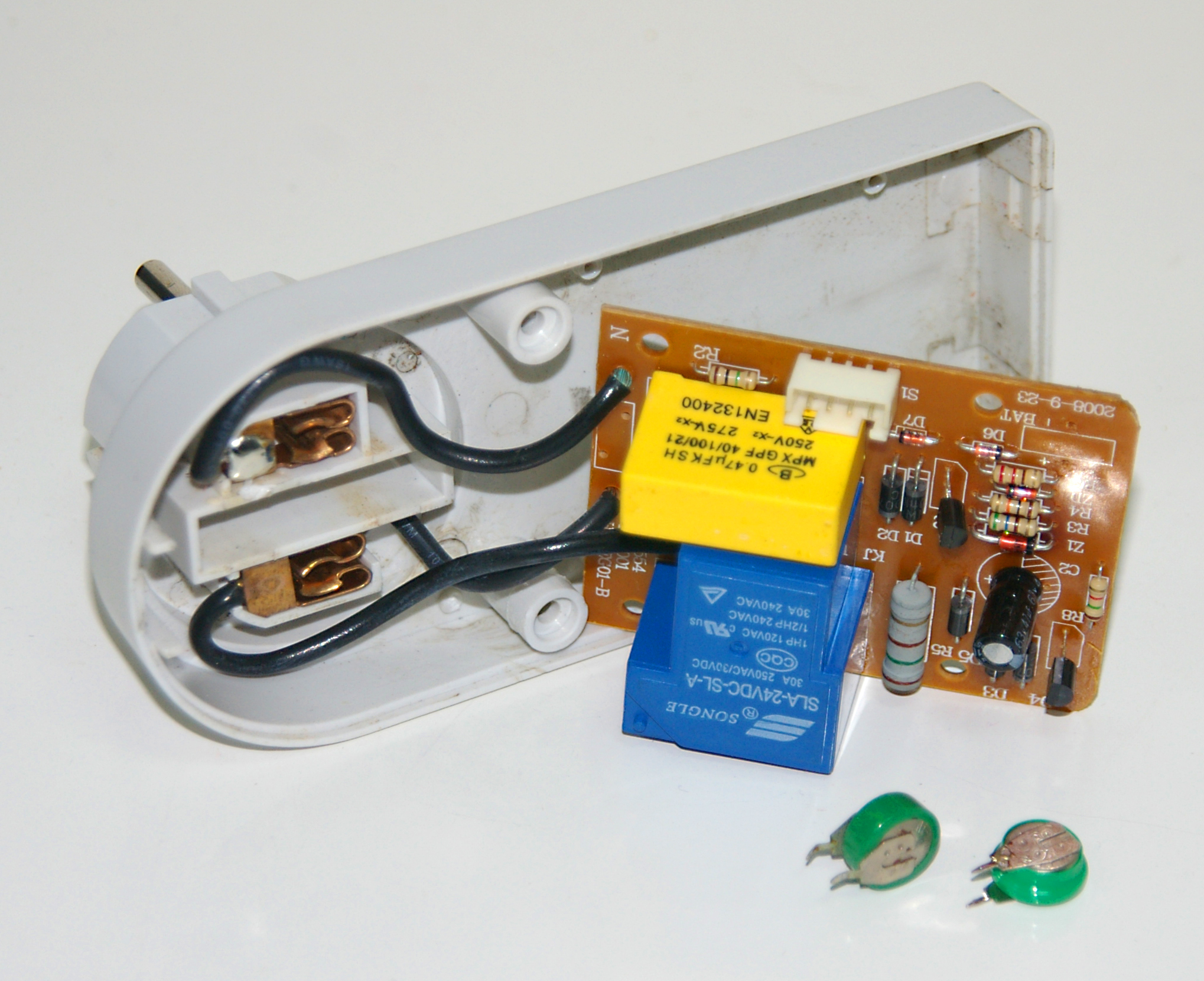

Localizo en eBay un recambio equivalente. Al comparar ambas pilas se aprecia claramente la diferencia: la original está oxidada y presenta un estado visual de deterioro. Procedo a cambiarla.

Para cambiar la pila he desmontado la placa del driver quitando sus 4 tornillos. Esto me permite acceder a la cara de soldaduras para hacer la substitución.

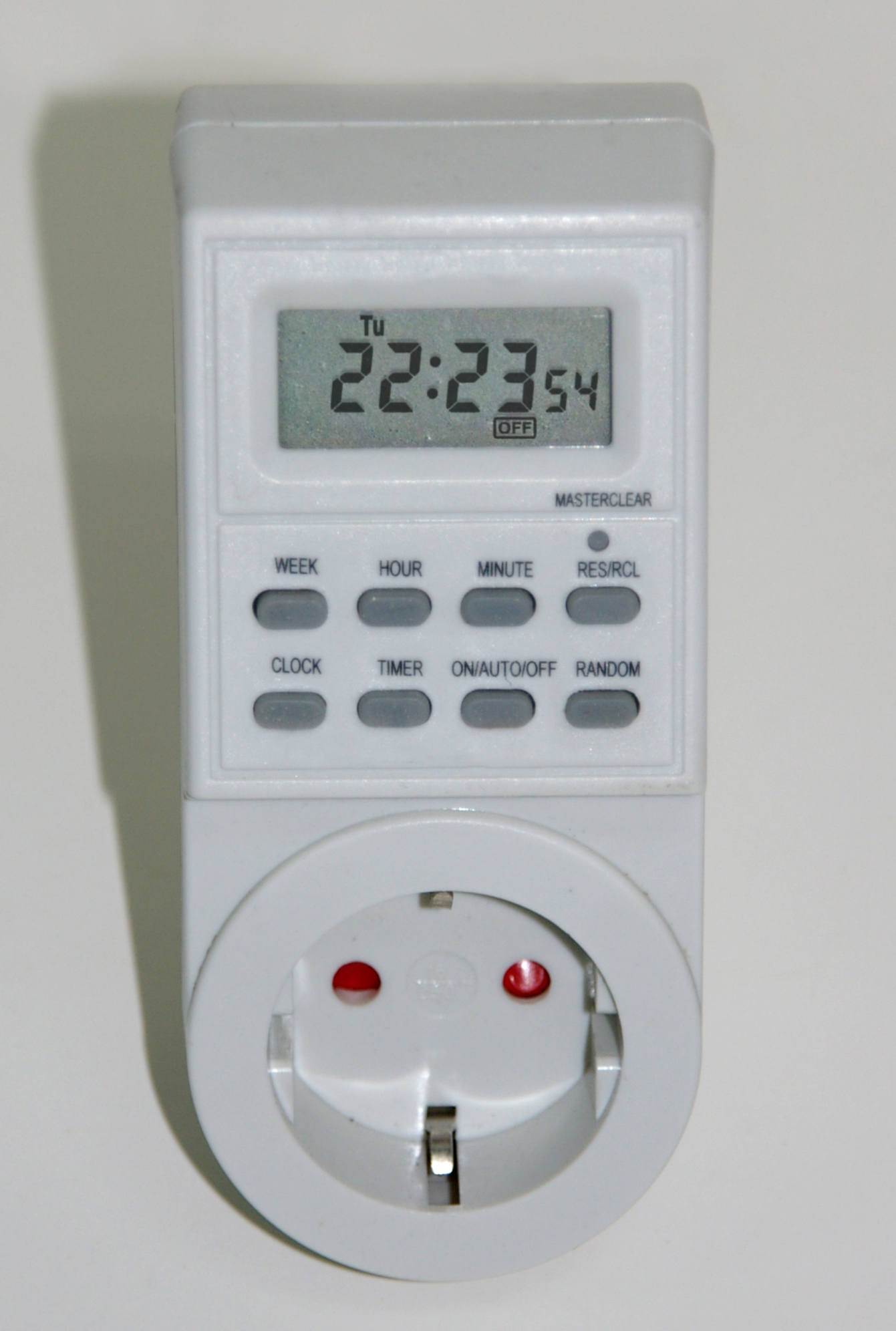

Finalmente vuelvo a montar el programador y hago las pruebas oportunas con resultado positivo. La pila se deposita en un lugar de reciclado adecuado.

Programador digital domótico con calendario para la subida y bajada automática de persianas. Presenta una avería que consiste en que no mantiene la memoria de la programación ni la hora tras un corte de suministro eléctrico.

Voy a intentar localizar el componente encargado de mantener alimentación a la memoria. Para ello extraigo el programador de su zócalo de pared y abro la unidad. Por la parte trasera tiene cuatro pestañas. Con un destornillador plano muy fino hago palanca para poder quitar la tapa. Estas pestañas tienen un doble enganche a lo largo de su recorrido, por lo que hay que hacer palanca dos veces por cada una.

Una vez abierto el programador descubro el componente que mantiene la memoria. Se trata de un SuperCap. Las memorias se suelen mantener de dos formas: o con una pila de litio recargable o con un supercondensador. El supercondensador presenta un nivel de carga inusualmente eficiente frente a los condensadores electrolíticos habituales. Es por eso que se usan para mantener memorias ante cortes de suministro eléctrico prolongado.

Busco por eBay un recambio equivalente. Se trata de un supercondensador de 0,22µF / 5,5V. Es importante el tamaño, aunque dentro de la caja del programador hay espacio suficiente.

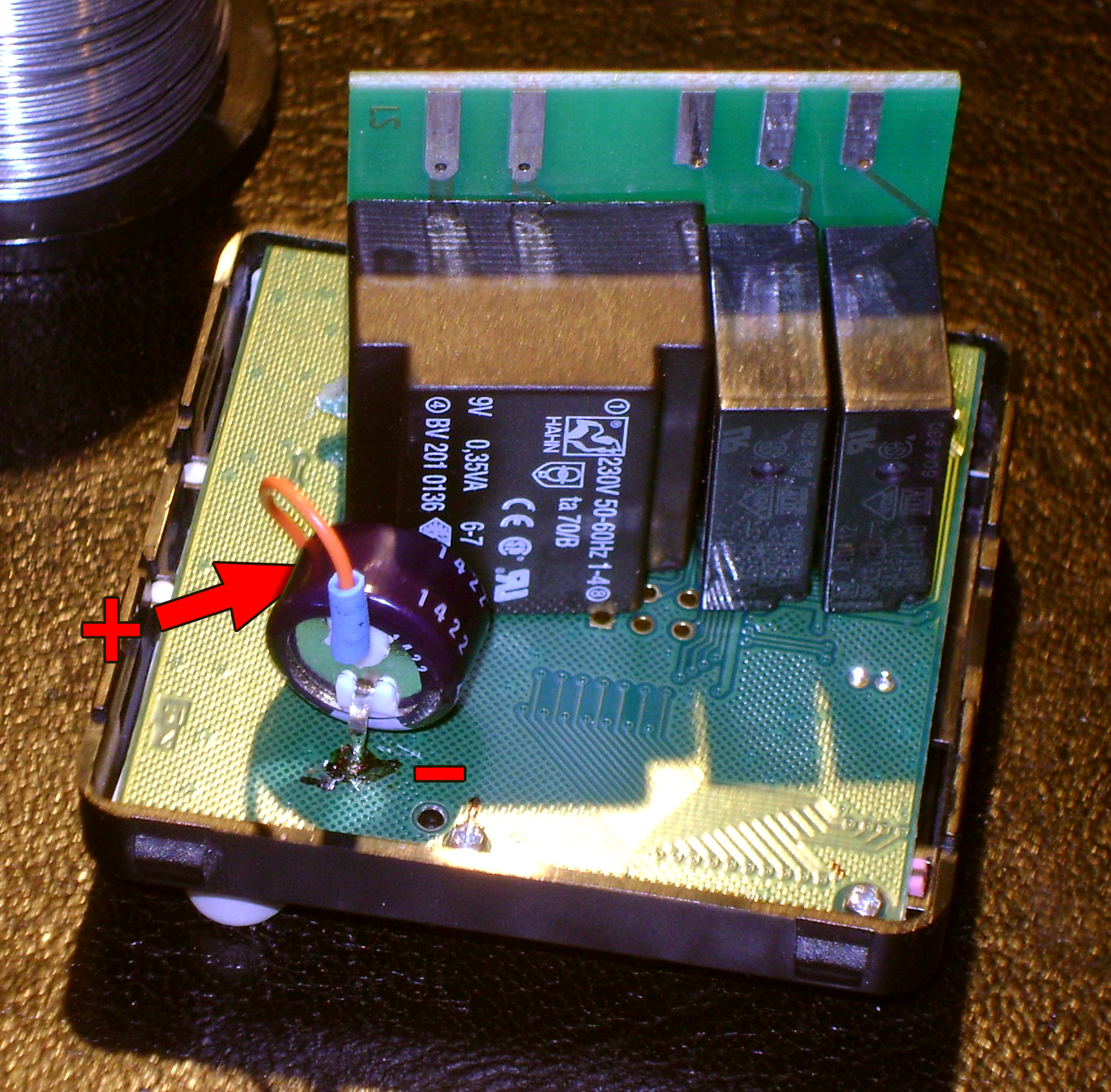

Realizo la substitución del componente defectuoso por el nuevo. Al ser más grande lo coloco en posición vertical, ya que tengo espacio se sobras.

Monto el programador de nuevo. Se realiza una prueba del programador con resultado satisfactorio.
Hay que añadir que si la avería no quedase resuelta es porque el circuito de carga del supercondensador está defectuoso, pero es más probable una avería como la descrita en esta entrada.
