Se trata de un distribuidor de vídeo compuesto y audio stereo 1×2: una entrada y dos salidas. Al ponerlo en marcha no hace nada. Si cambio el fusible éste se funde de inmediato. Es un problema en la fuente.

El interior de este distribuidor es compacto y muy cuidado. Se trata de un montaje en una sola placa con la fuente incorporada, la caja externa es metálica y sirve de blindaje eléctrico al equipo. A la derecha tenemos los elementos de la fuente de alimentación. Hay que comprobarla, con total seguridad el problema está aquí.

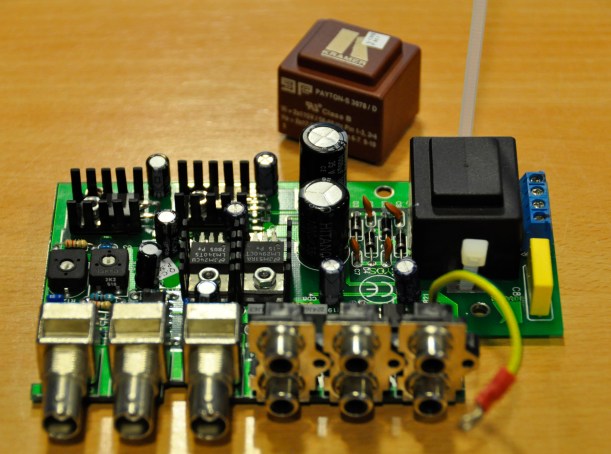

Tras el chequeo oportuno descubro un problema en el transformador, que tiene una derivación en el devanado primario. Es un transformador encapsulado de pequeño tamaño que proporciona dos salidas de 17,5V. La marca es Kramer, se trata sin duda de un transformador fabricado por encargo de la marca. Este recambio nos saldría mucho más barato si no es original. El problema es que no vamos a encontrar un transformador encapsulado de este voltaje. Viendo los componentes resulta fácil intuir que con una tensión de 12V funcionará de sobras. Compro por tanto un transformador encapsulado de 12+12V, 1,2VA. En esta foto se ve el original (fuera) y el recambio ya en placa.

Antes de embridar hago la prueba del equipo. Conecto una señal de barras CCIR y pruebo las dos salidas con un monitor forma de onda y un vectorscopio. Ambas salidas son impecables. Se procede a montar el equipo y una vez montado se vuelve a probar.
