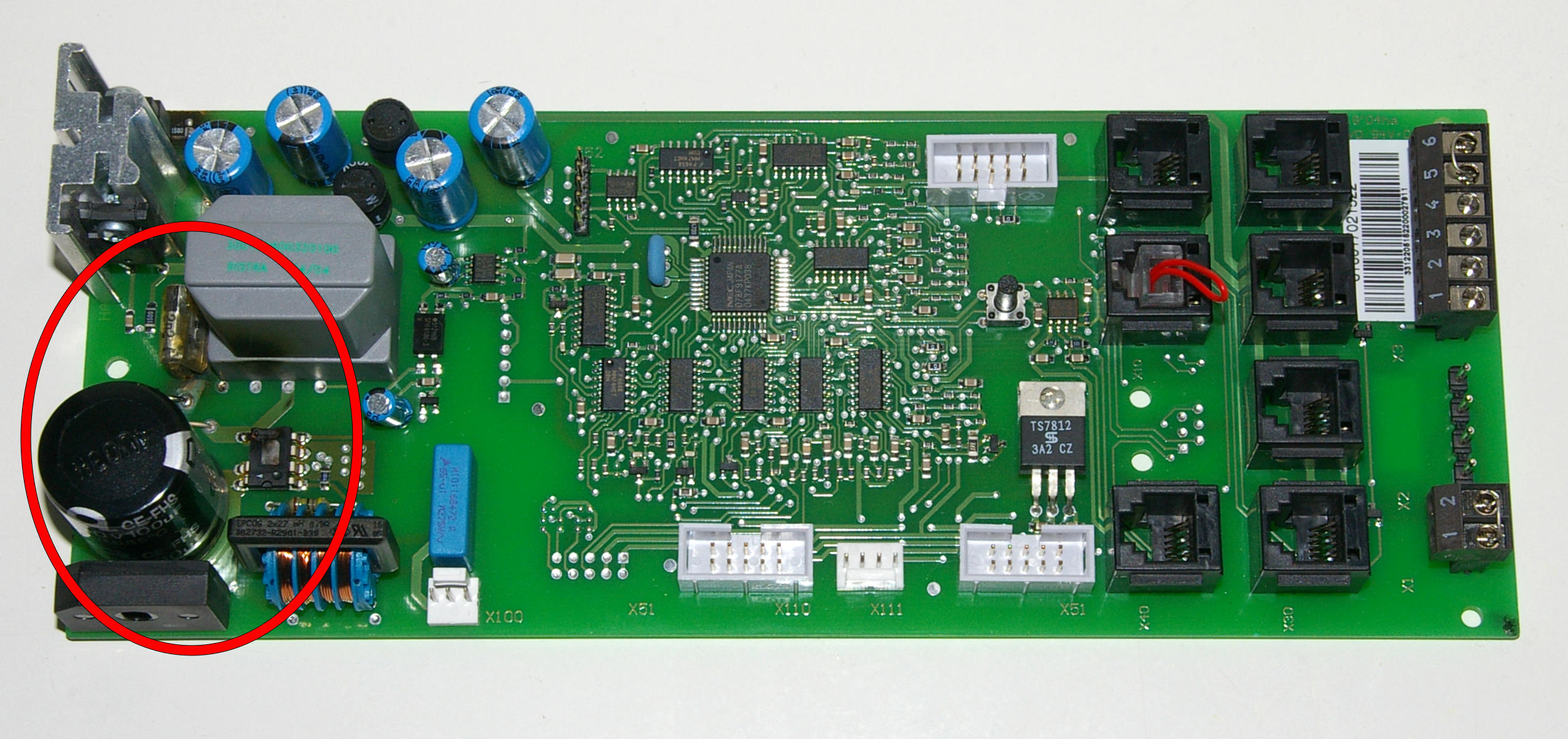

Una puerta de garaje ha dejado de funcionar, aunque el mando de apertura está bien y el receptor también. Al abrir la caja que alberga la centralita se observan daños.

Observando de cerca compruebo que hay un circuito integrado que ha explotado y al cual le falta la parte superior del encapsulado. También hay un condensador reventado que se ha quemado dañando las zonas colindantes.

El integrado dañado es un TOP234G, que es un conversor AC-DC que produce un pulso de 132KHz, lo cual permite el diseño de una fuente de alimentación de unos 15W con un transformador pequeño (en la foto superior, con la serigrafía en verde).

Consultando la hoja de características del integrado observo un esquema de aplicación que coincide en gran medida con el esquema que sigue la fuente de esta centralita.

Comprobando todos los componentes del primario de la fuente detecto un electrolítico con fugas y un condensador de 100nF descapacitado a 56nF. Tengo que cambiarlos, junto al integrado y condensador detectados visualmente en un principio.

Tras sanear las zonas dañadas y cambiar el integrado y los tres condensadores problemáticos se comprueba el sistema, determinando el correcto funcionamiento de la fuente de alimentación.

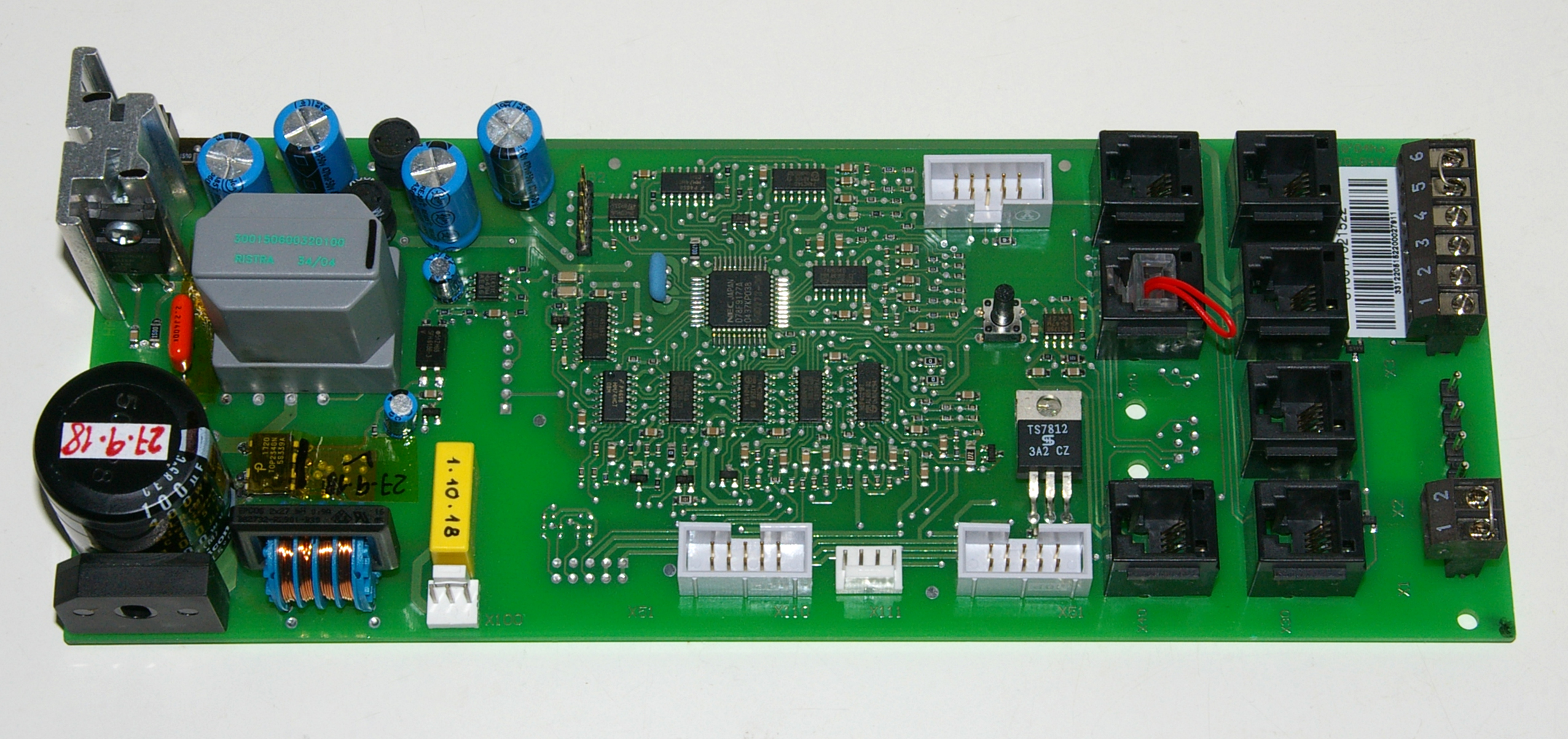

Una vez completada la reprogramación de la centralita se comprueba que todos los elementos funcionan: sensores, finales de carrera, motor, etc. La centralita queda reparada.
