Televisor LCD Humax LGB-19DTT que no enciende ni muestra ningún síntoma de funcionamiento. Ni tan solo se enciende el led de Standby.

Sospecho naturalmente de la fuente de alimentación, uno de los módulos que más estrés eléctrico padece, pero para ver el alcance real de la avería tengo que abrir el televisor. Procedo quitando los tornillos marcados en la siguiente imagen.

El interior muestra la placa base, el inverter a la izquierda y la fuente de alimentación arriba. La zona de actuación está marcada en la siguiente foto.

Con una simple ojeada descubro la «tragedia». Un buen montón de condensadores hinchados y reventados en la fuente. La desmonto para poder trabajar en ella, sacando los 5 tornillos que la mantienen anclada al chasis.

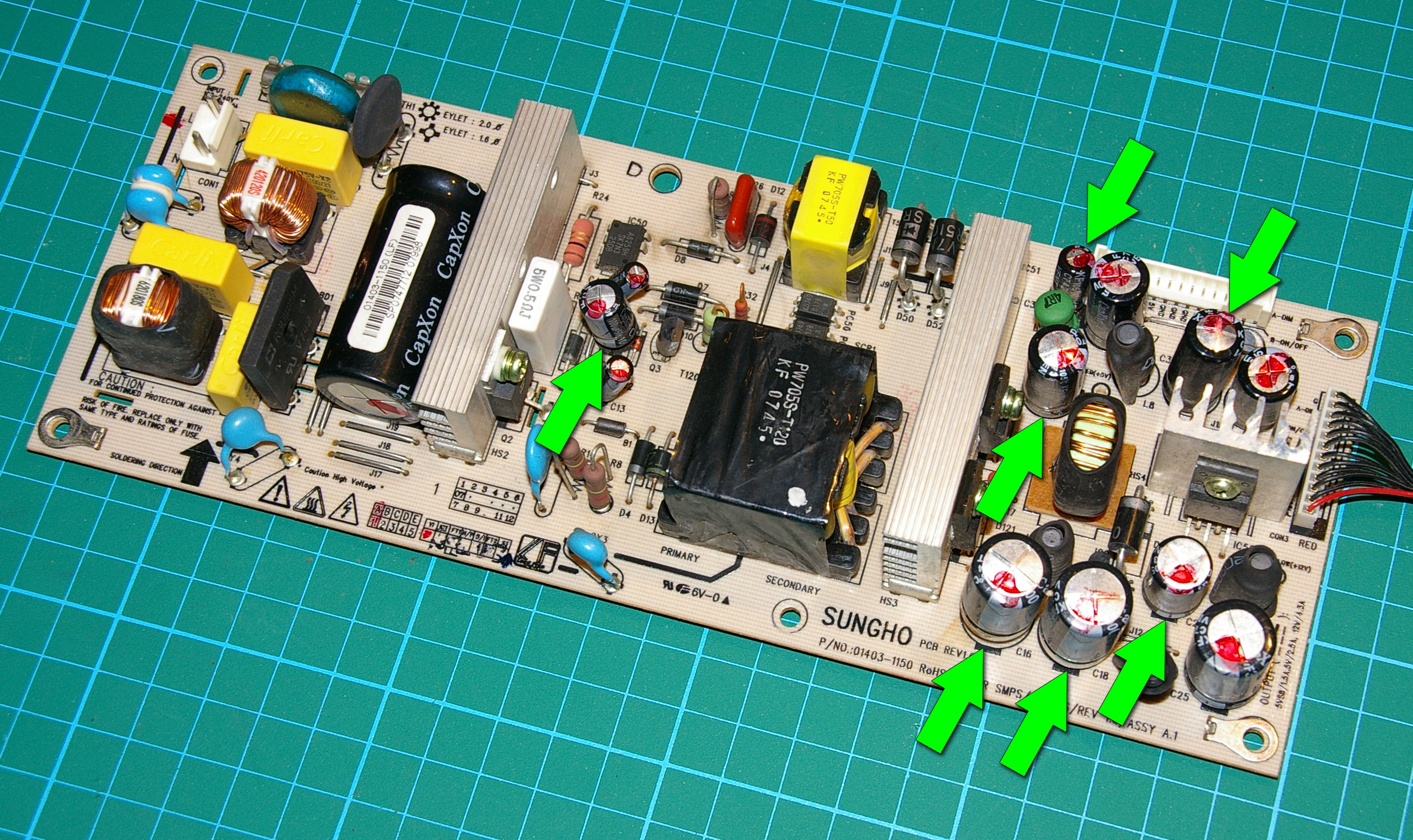

La siguiente imagen muestra todos los condensadores inservibles que están prácticamente destruidos.

Según el esquema de la fuente se han producido 7 bajas en diferentes bloques, lo cual me hace pensar que no necesariamente es un componente dañado el que ha provocado todo este lío, sino más bien un diseño con condensadores cuyos valores son demasiado ajustados.

Algunos de los condensadores han vertido ácido sobre la placa e incluso han sufrido tal calentamiento que la base se ha separado del cuerpo metálico, como puede apreciarse en la siguiente fotografía.

Compruebo algunos componentes susceptibles con resultados normales, demostrando esto que efectivamente se trata de una avería por culpa tolerancia ajustada en el diseño.

Después de limpiar bien la placa de circuito impreso y substituir los condensadores defectuosos compruebo el correcto funcionamiento del televisor. Cierro la unidad y vuelvo a comprobar con un generador de señal, obteniendo resultados satisfactorios, con lo cual doy por reparado el equipo.
