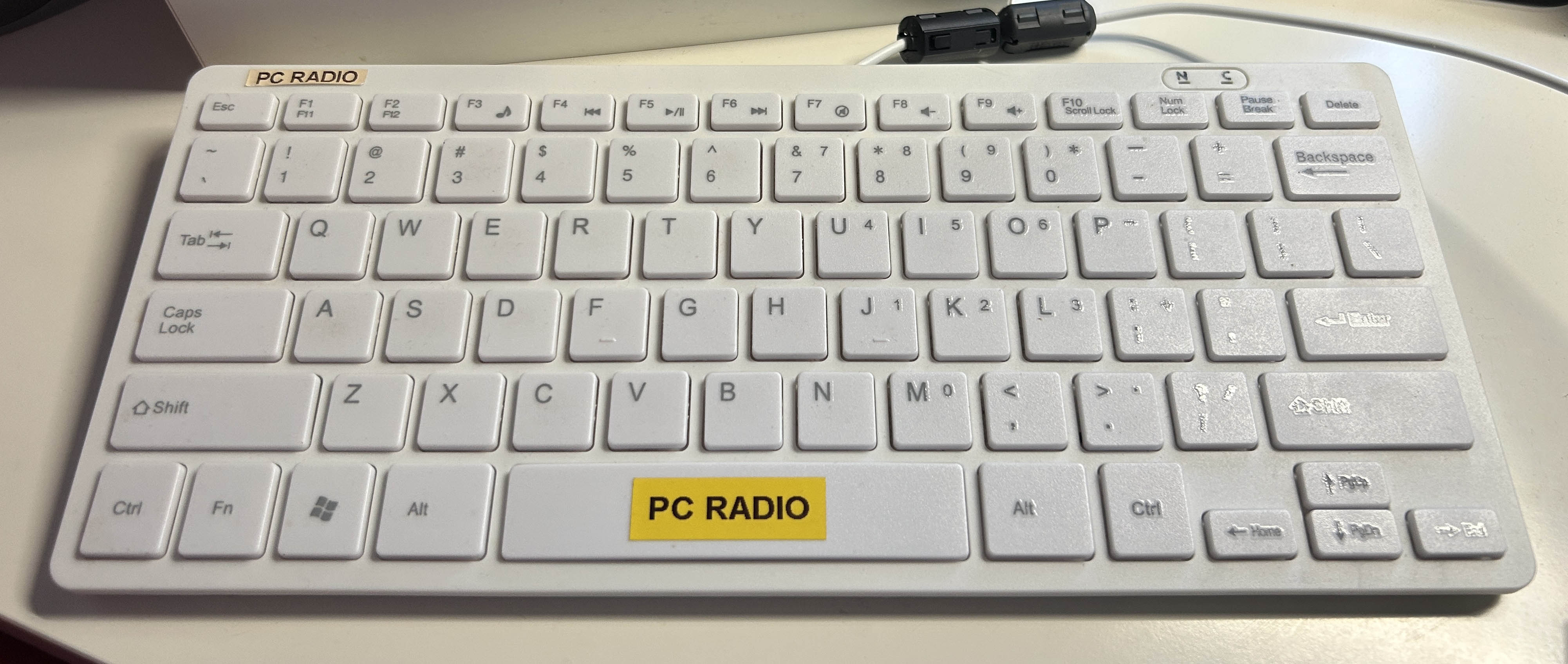

Teclado de conexión por cable USB que se ve afectado por la presencia de RF proveniente de un transmisor de radioaficionado. Al transmitir se bloquea permanentemente, siendo la única solución desconectarlo y volverlo a conectar.

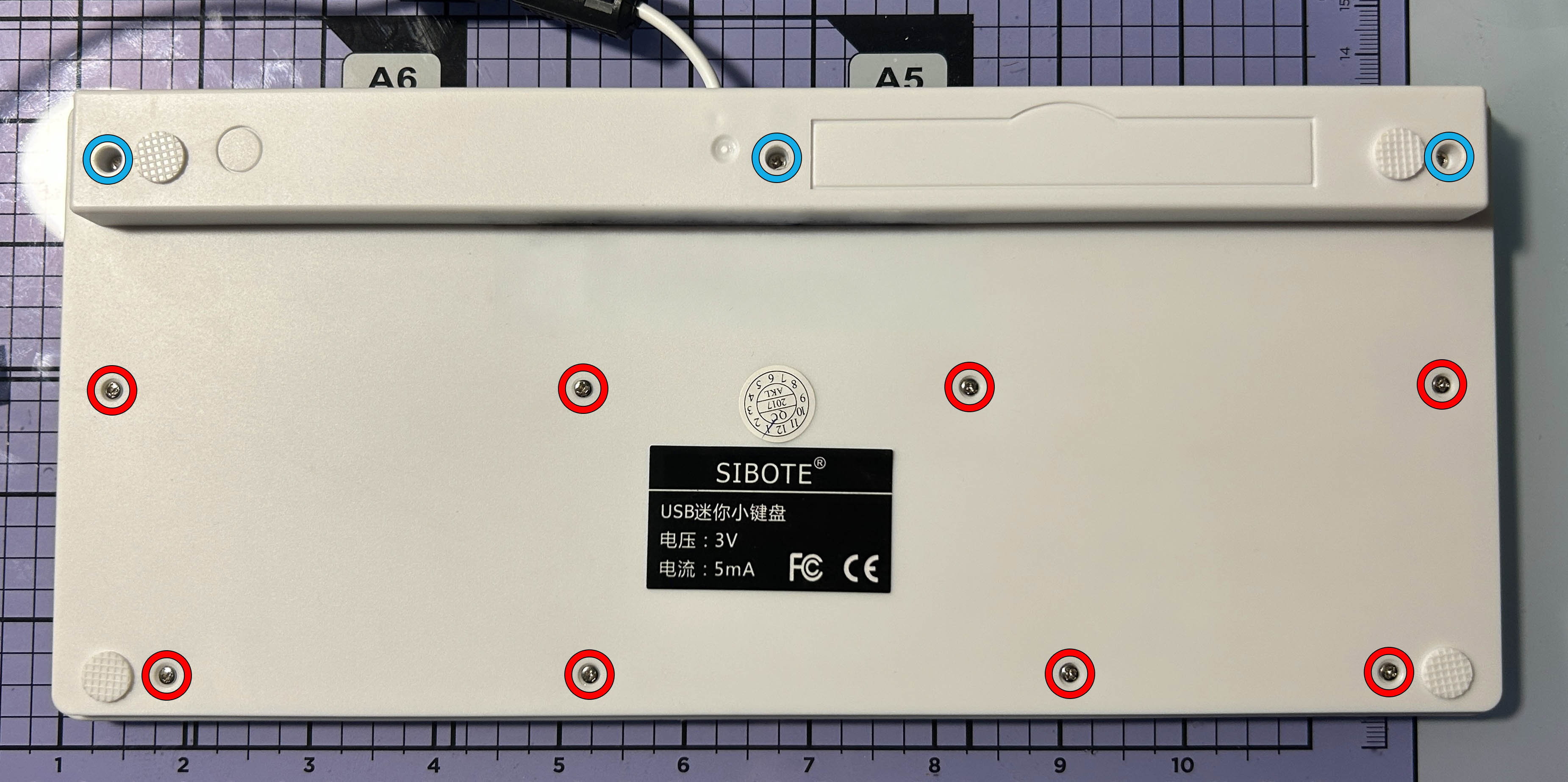

Obviando que la solución sería eliminar la presencia de RF en el cuarto de radio, voy a adoptar un remedio de emergencia que puede realizarse en un breve espacio de tiempo. Se trata de blindar el teclado de posibles interferencias emulando el efecto de la jaula de Faraday. Comienzo abriendo el teclado, retirando los 11 tornillos posteriores. Los indicados en azul corresponden a la tapa en la que se aloja la placa de circuito impreso.

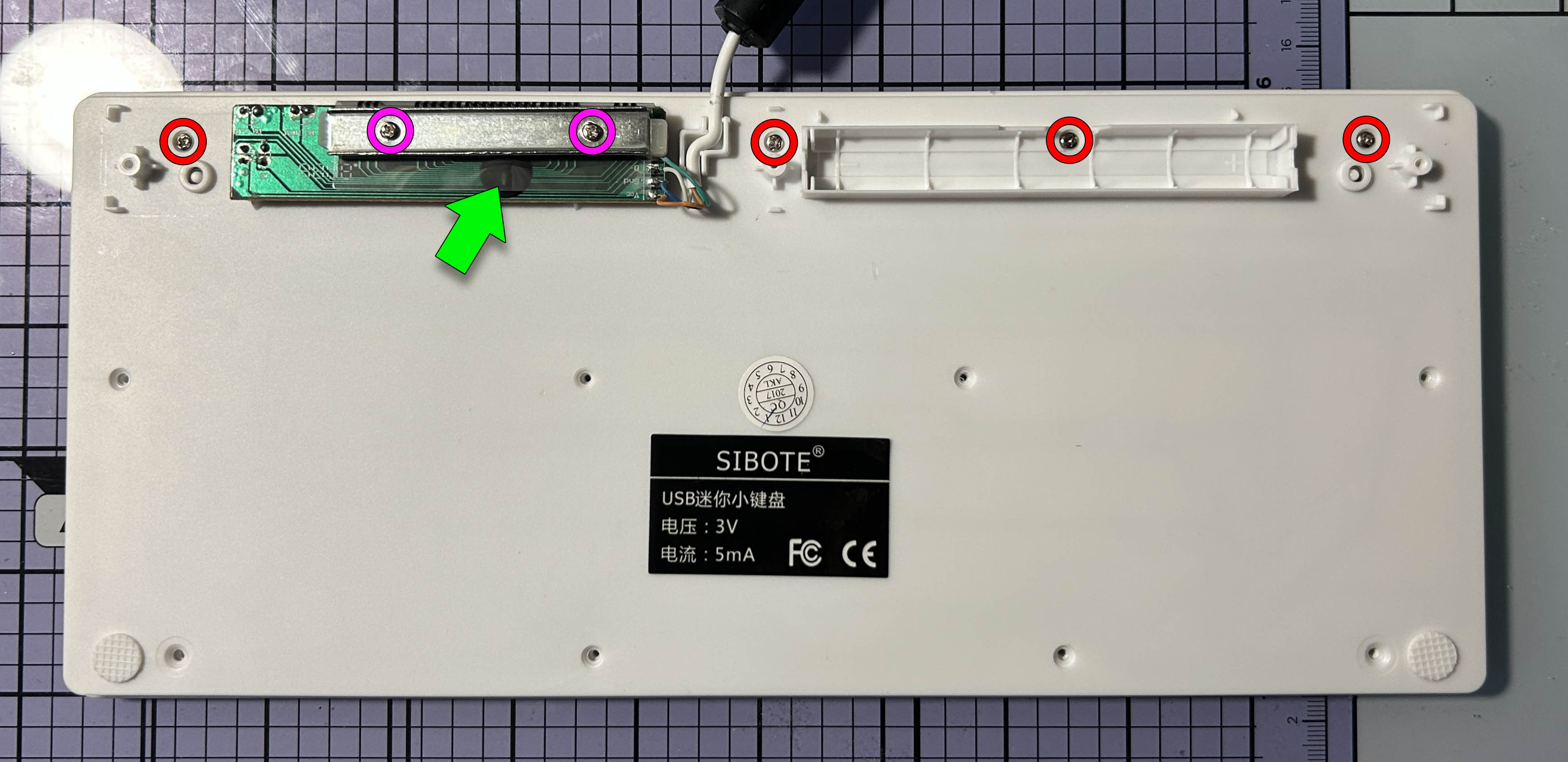

La siguiente imagen muestra el chip controlador del teclado, indicado con una flecha verde. Tengo que blindarlo aplicando cinta metálica sobre él. Quito los tornillos marcados. Las indicaciones color rosa corresponden a los tornillos que sujetan los contactos del teclado de membrana.

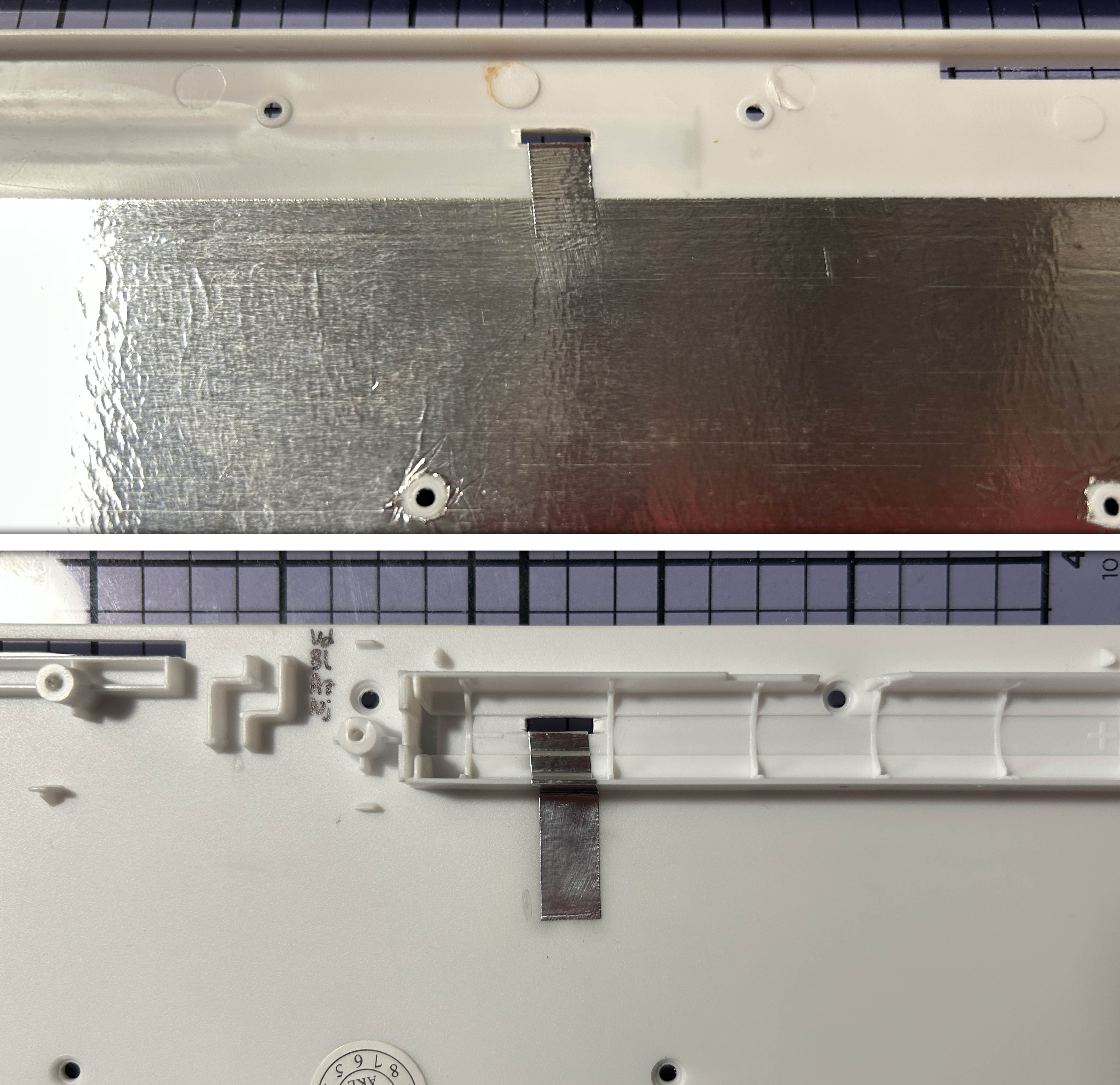

Una vez retirada la tapa posterior la cubro completamente con cinta metálica. He practicado un orificio para pasar el contacto metálico al otro lado con el fin de asegurar continuidad. Este último detalle puede verse en la fotografía siguiente.

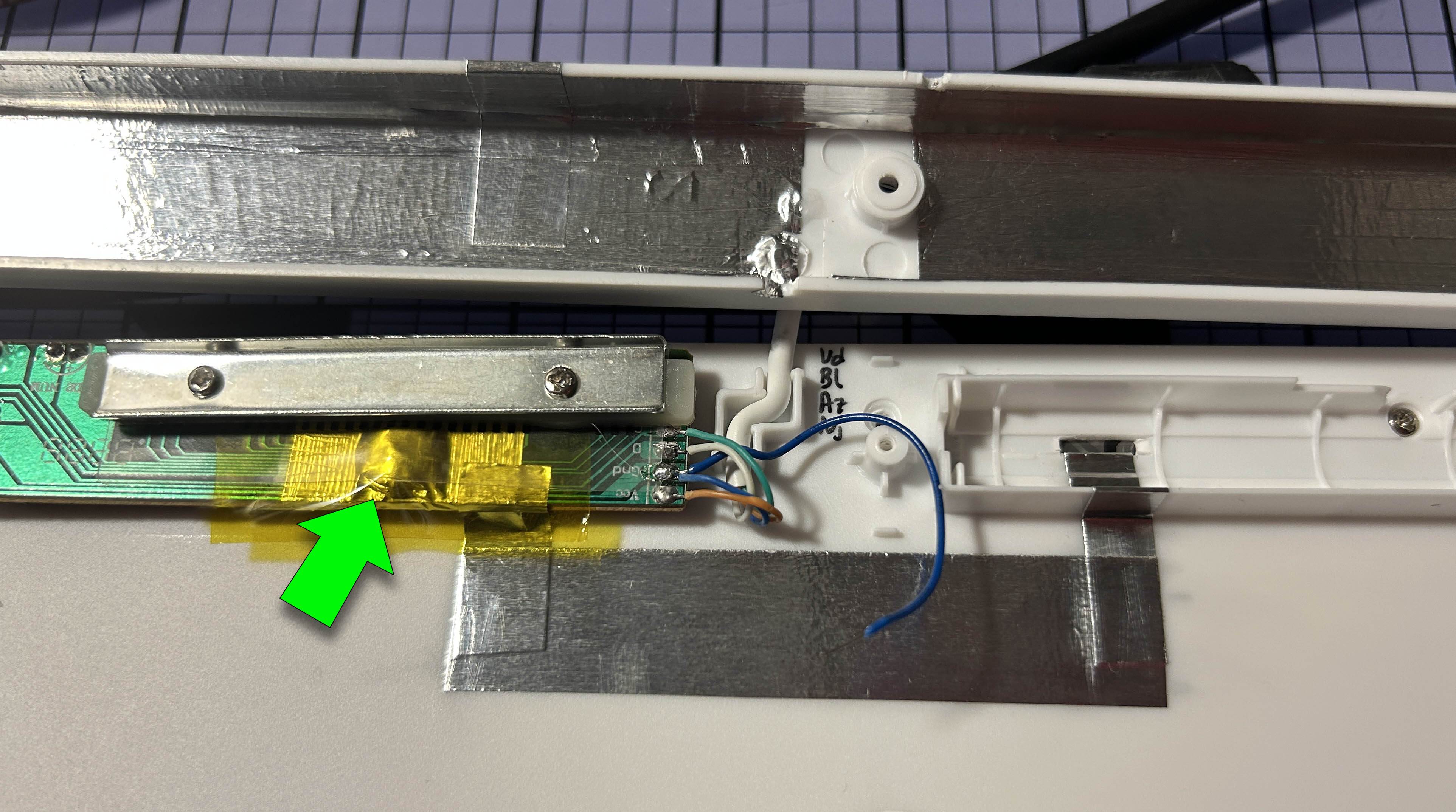

Ahora blindo el circuito integrado de control y añado cinta metálica para que tenga continuidad con la zona que proviene de la parte posterior de la tapa. También monto la placa, aplicando cinta Kapton como aislante sobre el blindaje y sueldo un pequeño cable a la conexión GND (masa). También he blindado el interior de la tapa de la placa, y he añadido un poco de cinta metálica en el borde para que al cerrar haga contacto con el resto del blindaje (parte superior de la imagen).

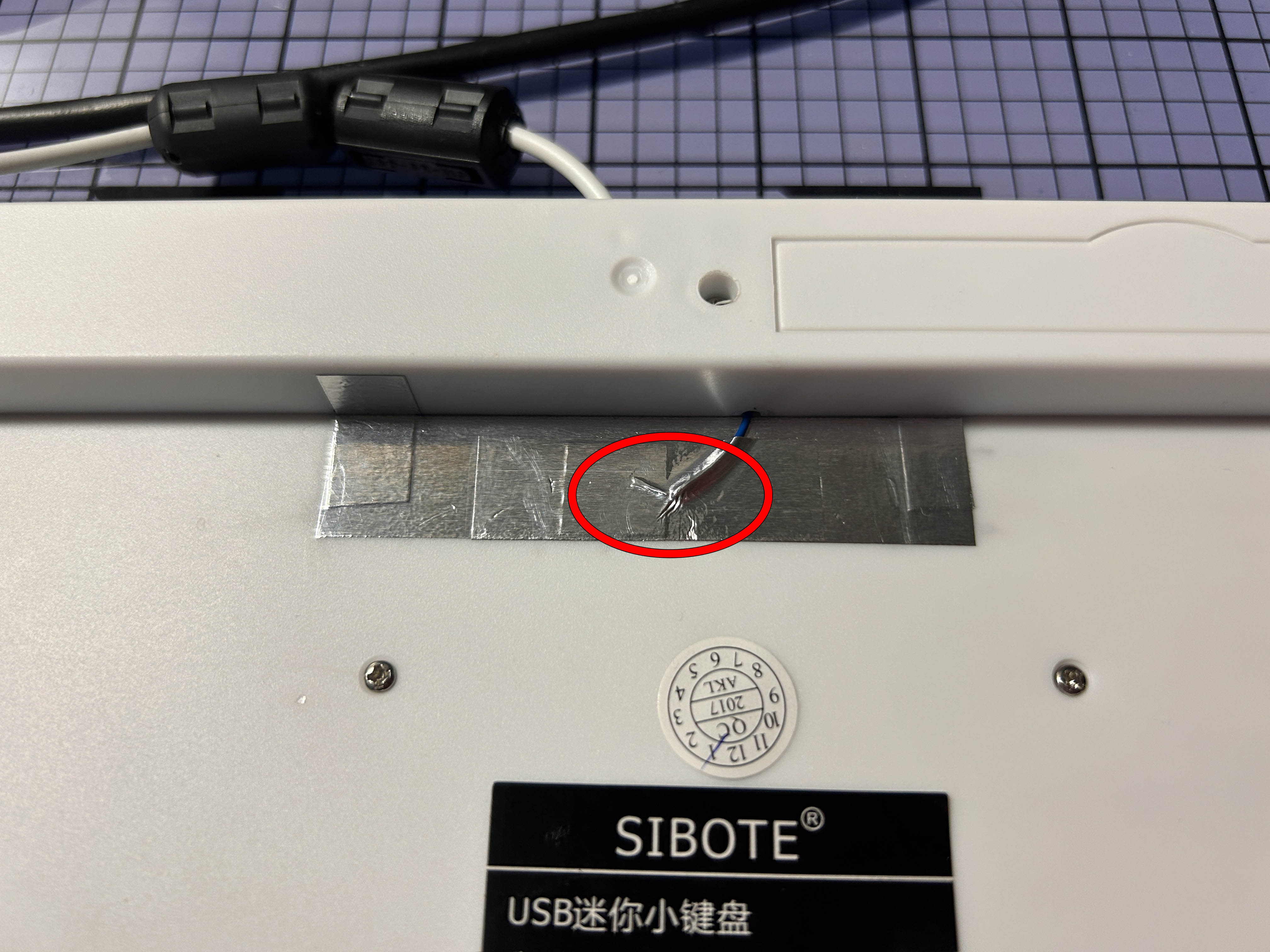

Finalmente monto el teclado y fijo el cable (con una porción sin forro) a la zona de blindaje para que haga contacto con la misma. El cable sale a través de un pequeño rebaje que he hecho en la tapa de la placa. De este modo todo el blindaje queda conectado a masa.

Pruebo el teclado, que ya no se ve afectado por la RF. Queda pendiente solucionar el problema del retorno de radiofrecuencia al cuarto de radio.
