Receptor de satélite Humax F1-Fox que no enciende

Este receptor de satélite está aparentemente «muerto»: no enciende ni muestra ningún indicio de funcionamiento.

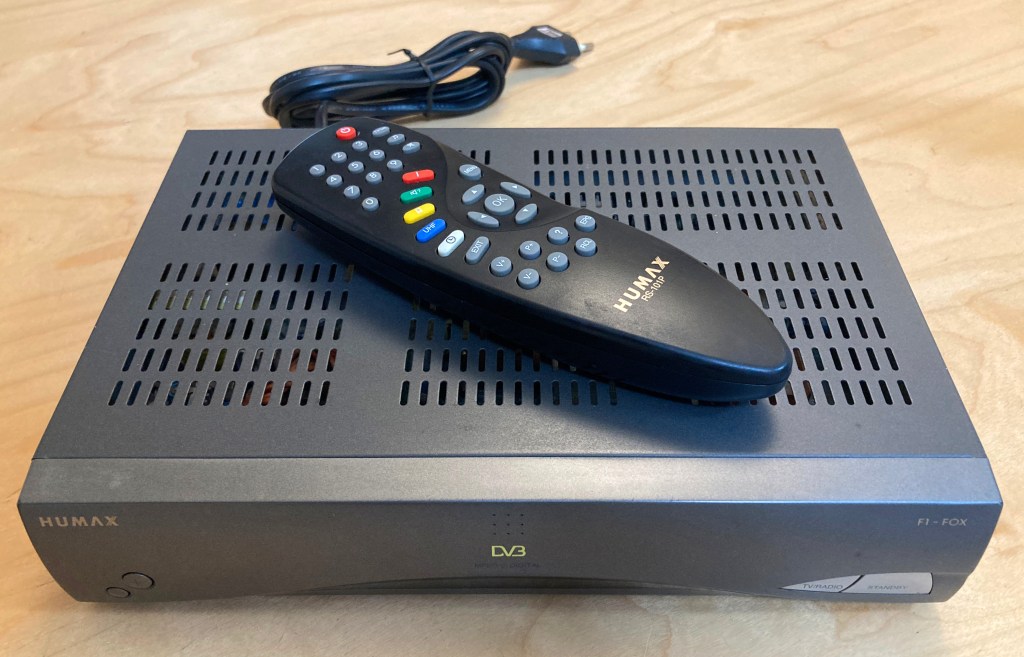

Receptor de satélite Humax F1-Fox

Abro la unidad quitando los 5 tornillos que tiene la tapa, 2 laterales y 3 traseros. El interior muestra a la izquierda la fuente de alimentación en la que me centraré, y la placa principal con el sintonizador a la derecha del todo.

Interior del receptor de satélite Humax F1-Fox

Aparte del polvo acumulado observo rápidamente un condensador de 33µF / 50V muy deteriorado. Posiblemente haga que el transistor de la fuente conmutada no oscile. Hay que cambiarlo.

Condensador en muy mal estado

Procedo a cambiarlo, así como a repasar varias soldaduras dudosas. La fuente se desmonta quitando 3 tornillos, que pueden verse marcados en la siguiente imagen.

Extracción de la fuente para proceder a la reparación

Una vez substituido el condensador por uno nuevo, repasadas las soldaduras deterioradas y haciendo una limpieza interior el receptor vuelve a funcionar con normalidad. Tras montarlo y cerrarlo vuelvo a probar de nuevo con resultado positivo. El receptor queda reparado.


2 comentarios

Sintonizador Pioneer F-Z92L con audio errático

Sintonizador que forma parte de un equipo hifi Pioneer XD-Z62T. El audio de salida se pierde de manera aleatoria generando ruido en forma de chasquidos en ambos canales, cosa que ocurre tanto en FM como en AM.

Sintonizador FM / AM Pioneer F-Z92L

Abro la unidad para ver qué sucede, habiéndome asegurado previamente que al mover el cable plano que conecta el sintonizador con el resto del equipo no hay variaciones en el audio. Tengo que quitar los tornillos marcados en la siguiente imagen y deslizar la tapa en la dirección que indica la flecha amarilla. Los tornillos marcados en verde no son necesarios para sacar la tapa, pero sí para desmontar la placa principal, cosa que se hará más adelante.

Apertura del sintonizador

Tras muchas comprobaciones en las diversas etapas veo que el problema podría centrarse en el integrado IC1103, con referencia AN7470. Es un demodulador de señal MPX (señal multiplex FM Stereo). Dicho integrado tiene en el pin 2 la entrada combinada de señal de radio AM / FM, siendo esta última la que incluye la codificación MPX.

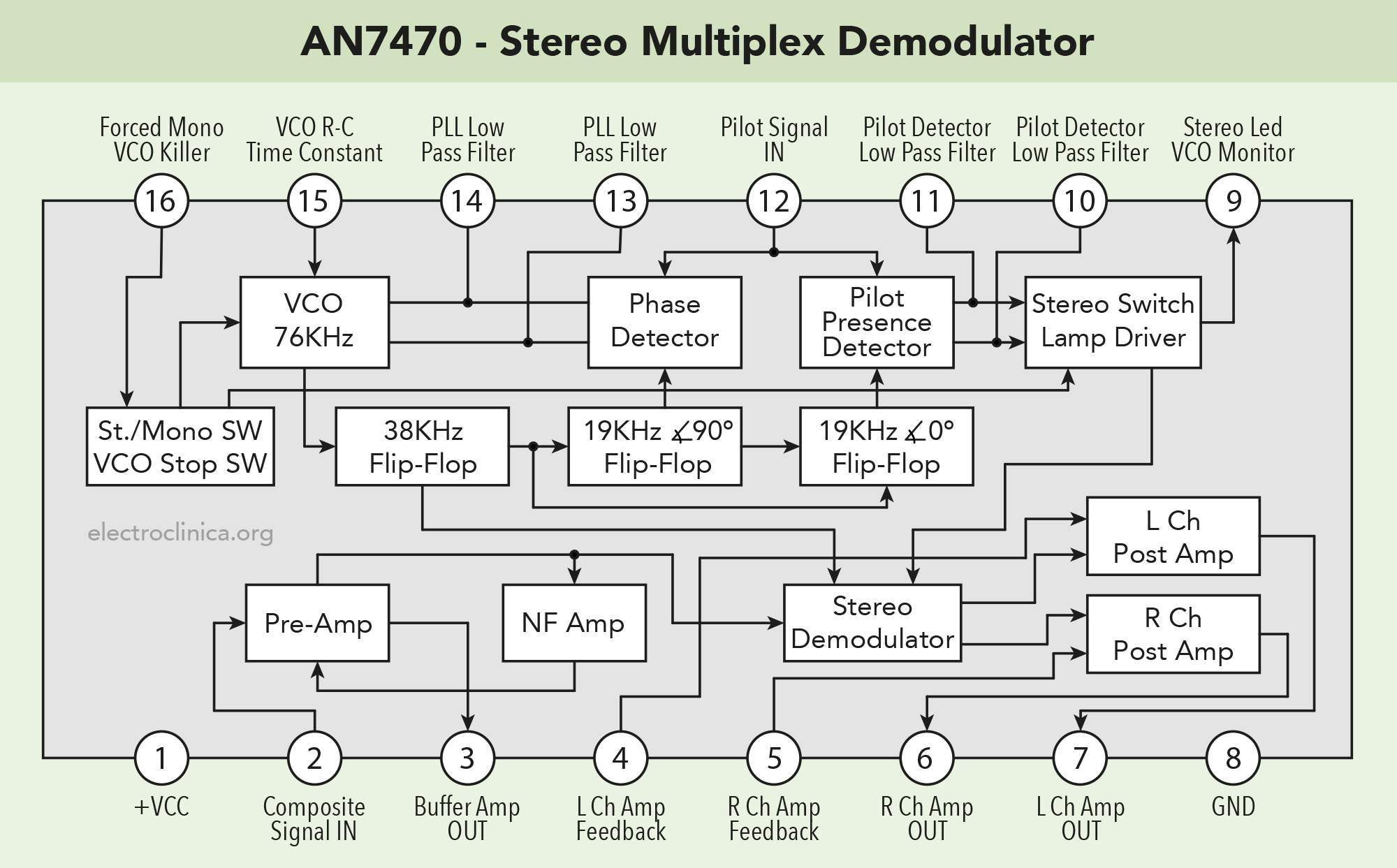

Esquema interno del demodulador de señal MPX AN7470

La citada entrada en el pin 2 es correcta en todo momento. En cambio, en diversas etapas del integrado AN7470 detecto anomalías que coinciden con los problemas de audio. Analizando señales con el osciloscopio digital obtengo una imagen esclarecedora de cómo se manifiesta el problema. Se observan interrupciones y picos de ruido seguidos de desaparición de señal.

Oscilograma en la etapa DC Amp del integrado AN7470

Mirando el diagrama del sintonizador se ve que este demodulador de señal MPX es el que ofrece la salida de audio del sintonizador, tanto del bloque de FM como el de AM, en sus pines 6 y 7.

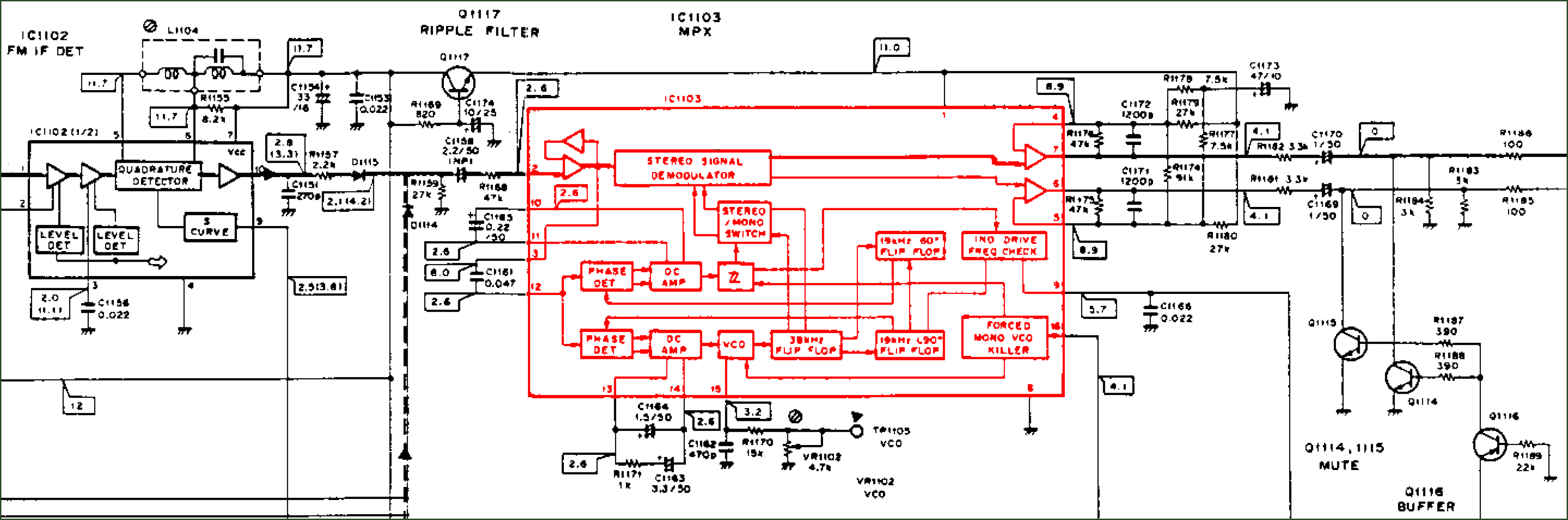

Esquema del sintonizador a su paso por el demodulador MPX (Click para ampliar)

Recapitulando, tengo un integrado en cuya entrada (pin 2) existe la señal correcta, y en cuyas salidas (pines 6 y 7) hay audio entrecortado y con fuerte ruido.

Por tanto se hace obligada la substitución del integrado IC1103, que puede verse en la siguiente fotografía. El recambio se instalará directo en placa, sin zócalo.

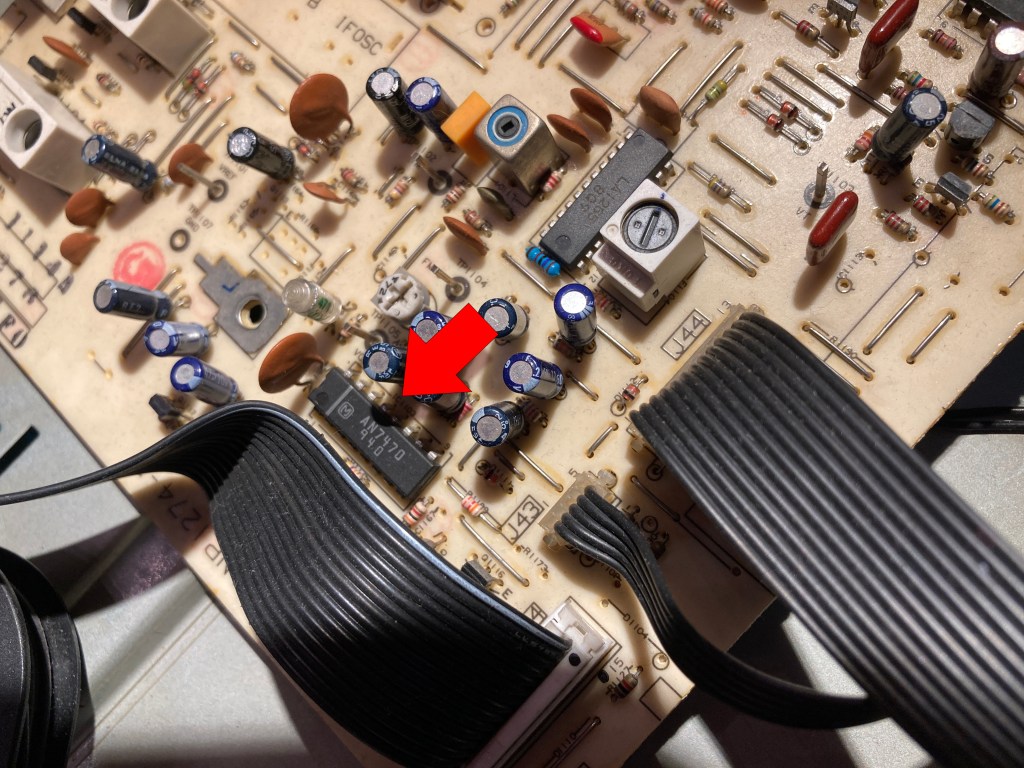

Integrado a substituir: demodulador de señal MPX AN7470

Retiro la placa para facilitar la manipulación, quitando los tornillos marcados en la siguiente imagen. Para manipular mejor la placa de circuito impreso se puede extraer el cable plano que proviene del panel posterior. Para ello hace falta presionar a fondo la zona marcada con la flecha y tirar del cable hacia arriba. Para conectar de nuevo el cable plano basta con introducirlo en el conector sin más, observando que cada cable entre en su orificio.

Desmontaje de la placa principal del sintonizador

Una vez substituido el integrado se comprueba el sintonizador, no mostrando interrupciones ni ruidos anómalos en la salida de audio. El sintonizador se da por reparado.
