Disco duro multimedia que ha dejado que funcionar. El sistema operativo no reconoce el disco. No aparece en el administrador de discos. El disco duro gira pero no es montado como tal.

Tras descartar un problema de fuente de alimentación (12V – 1,5A) y del cable USB me dispongo a abrir la caja para averiguar qué pasa. Para ello tengo que introducir un destornillador en los 4 agujeros inferiores, uno a uno, y hacer palanca como muestra la flecha amarilla. Este movimiento desplaza unas pestañas para poder desensamblar la caja por cada lado.

Para extraer el disco duro quito los 2 tornillos laterales indicados en la siguiente imagen con flechas amarillas y desplazo el disco duro como indica la flecha roja. Con esto queda liberado y puedo sacarlo hacia arriba. Es conveniente manipular el disco duro con material antiestático y, naturalmente, no darle golpes ni ejecutar movimientos bruscos.

Para acceder a la placa de circuito impreso desmonto el panel posterior. Extraigo los 4 tornillos marcados en rojo en la fotografía inferior. 2 en el panel posterior, y otros 2 en sendos laterales.

Con la placa de circuito impreso visible descubro dos condensadores electrolíticos hinchados, uno de ellos en muy mal estado. Procedo a cambiarlos. Son de 470μF y 220μF respectivamente, ambos de 16V.

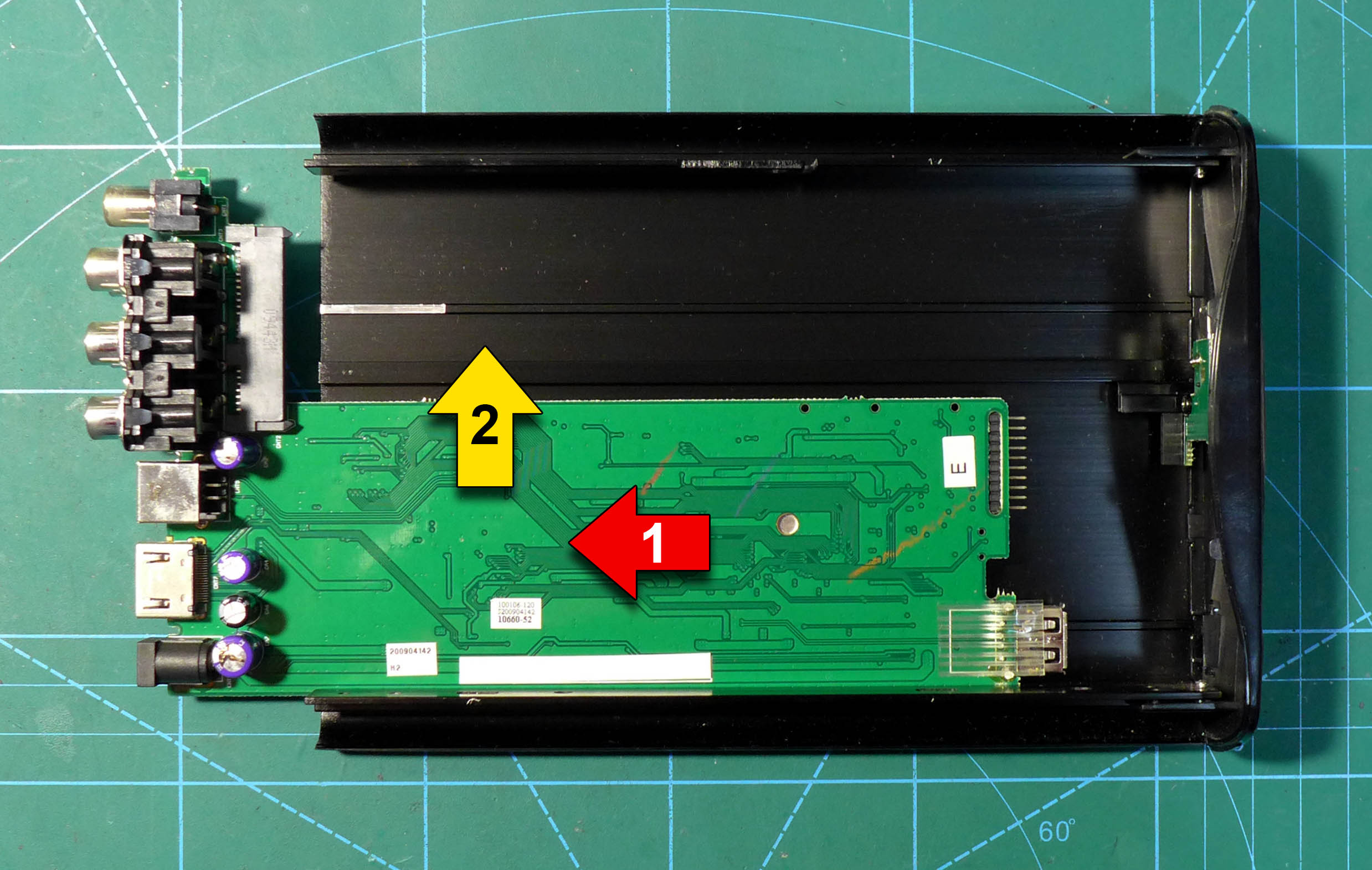

Para poder cambiarlos hay que sacar la placa de circuito impreso. Simplemente hay que seguir los movimientos indicados en la imagen siguiente: desplazar la placa hacia atrás y luego lateralmente.

Cambiados los condensadores se soluciona el problema. El disco arranca, es reconocido y no ha perdido información. La avería se da por solucionada.

Nota: Recomiendo aprovechar para cambiar los otros condensadores, dejando todos nuevos.

En ocasiones podemos necesitar ser avisados cuando alguien acceda a un espacio. Para tal fin voy a fabricar un detector de presencia que funcionará mediante el cambio de posición de la radiación infrarroja que los cuerpos desprenden. Así, cuando alguien pase ante el detector, sonará una alarma. Instalaré por un lado el sensor (unidad central) y por otro el avisador acústico con el interruptor de encendido (mando). Ambas partes se unirán mediante un cable de 4 hilos. De ese modo puedo instalar el sensor en el exterior de una estancia y escucharlo y controlarlo desde dentro de la misma.

Este sistema se basa en el módulo PIR (Pyroelectric InfraRed) con referencia HC-SR501. Dicho módulo tiene un sensor infrarrojo LHI778 controlado por el circuito integrado BIS0001.

Como se ve en la anterior imagen, el rango que este módulo es capaz de detectar llega hasta los 3 metros, regulable hasta los 7 metros mediante un control de sensibilidad. El ángulo que proporciona la lente fresnel del sensor es de 110 grados aproximadamente. Dispone de un regulador que determina el tiempo que la salida permanece activa tras cada detección, y que va desde los 3 segundos hasta los 5 minutos. La salida es de 3,3V, independientemente de la tensión de alimentación del módulo, que puede ser de 5V a 12V.

El esquema del sistema es muy sencillo. Se alimenta el módulo HC-SR501 con una pila de 9V previo paso por un interruptor On / Off. La salida se lleva a la base de un transistor que, al recibir tensión conduce y proporciona alimentación a un avisador acústico piezoeléctrico.

La placa de circuito impreso monocara es muy fácil de realizar y puede integrarse en tan solo 18mm x 18mm. Solo contendrá el transistor, la resistencia y los terminales de conexión para los diferentes cables.

La siguiente imagen muestra la placa ya realizada junto al módulo HC-SR501. La he dotado de un orificio de 4mm para poderla instalar mediante un tornillo pasante.

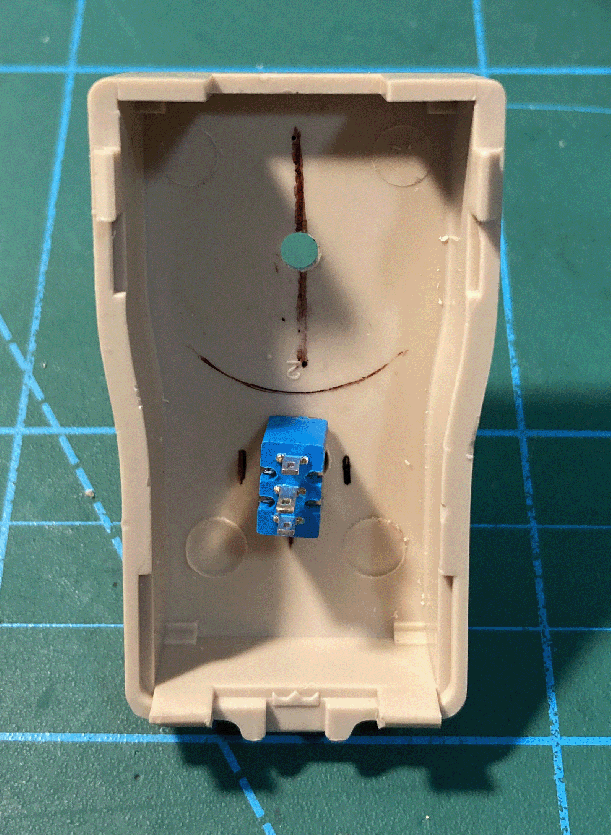

Para la parte de la unidad central he usado una caja de un montaje que hice hace años. Quitaré algunos elementos innecesarios y haré el mecanizado practicando un agujero cuadrado para instalar el módulo PIR.

Con respecto a la parte del mando, usaré la caja de un viejo microfiltro ADSL. Tiene el espacio perfecto para alojar ambos componentes.

Conecto los elementos de la unidad central. Instalo un portapilas de 9V para la alimentación. Con una pila habrá para varios meses de uso, ya que el consumo en reposo es mínimo.

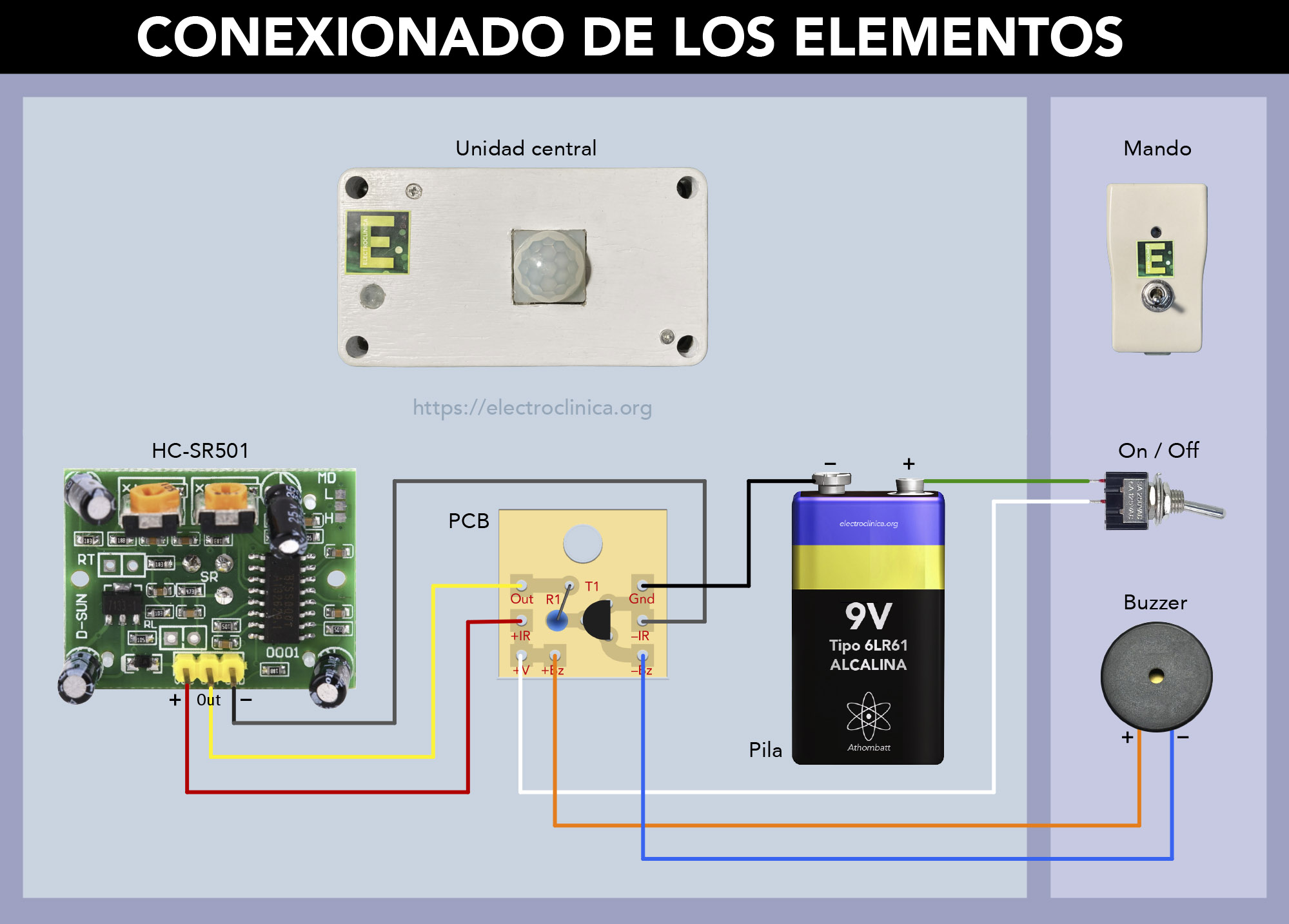

Usaré como elemento de interconexión entre ambas partes un cable de ratón. El siguiente gráfico refleja qué elementos lleva cada parte y cómo los he interconectado.

Instalo el detector de presencia y lo compruebo. Dejo la unidad central en el exterior de una estancia y el mando con el avisador acústico en el interior.

En resumen, es un detector de presencia muy fácil de realizar, económico y con resultados muy buenos. Lo puedes fabricar para usar en un negocio, en tu casa o en cualquier lugar que requiera de tu atención. Al funcionar con una pila es autónomo. Se puede montar todo en una misma caja, lo cual lo hace aún más portable.

Nota: el módulo HC-SR501 tarda un minuto en reiniciar y estabilizarse cuando recibe alimentación tras un corte de suministro eléctrico. Durante ese minuto se pueden producir entre dos y tres activaciones, que no suponen ninguna anomalía.

Micrófono de mano inalámbrico Shure PG58 que no responde al encendido. Se prueba con una pila nueva y el resultado es el mismo. Para ver qué sucede voy a desmontarlo. Primeramente desenrosco el mango y la cápsula como se indica en la imagen inferior.

Luego retiro el único tornillo que ha quedado visible. Con eso, la placa de circuito impreso queda libre.

Ahora puedo tirar de la placa en el sentido de la flecha amarilla para sacarla del chasis plástico. Saldrá sin ninguna complicación, ya que no hay conexión eléctrica ni física con ningún elemento adyacente.

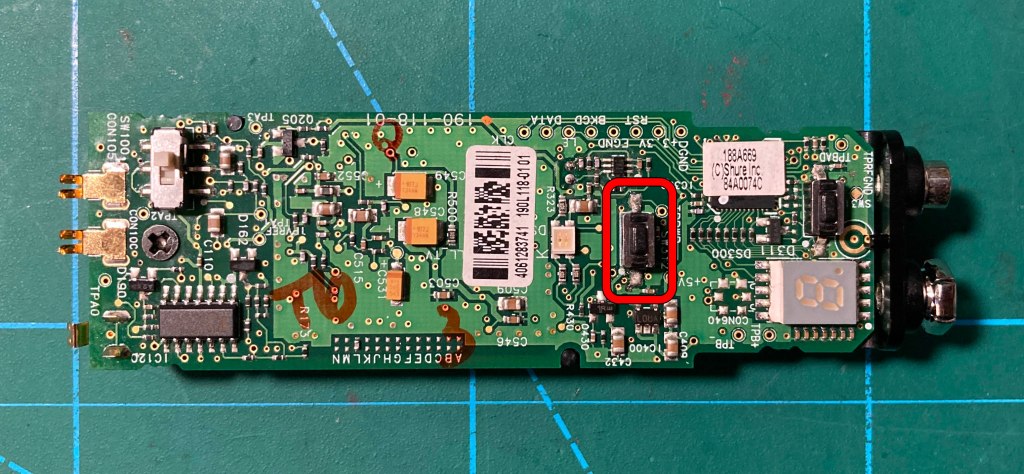

Inicio las comprobaciones con el tester para saber si llega corriente a la placa. Luego compruebo que el circuito está bajo tensión. Como lo primero es descartar componentes que sufran estrés mecánico o eléctrico comienzo comprobando el interruptor de encendido. No da continuidad al pulsarlo. Para asegurarme de que el circuito de Standby funciona correctamente puenteo los terminales del interruptor y el micrófono queda encendido. Por tanto el culpable es el interruptor.

Procedo a cambiar el interruptor pulsador. Vuelvo a probar y ahora funciona perfectamente. Se debía por tanto a un defecto en los contactos internos del interruptor original, que impedía el paso de la señal de encendido al circuito de Standby.

Monto el micrófono siguiendo el orden inverso al desmontaje y lo vuelvo a probar con resultado satisfactorio. Lo doy por reparado.

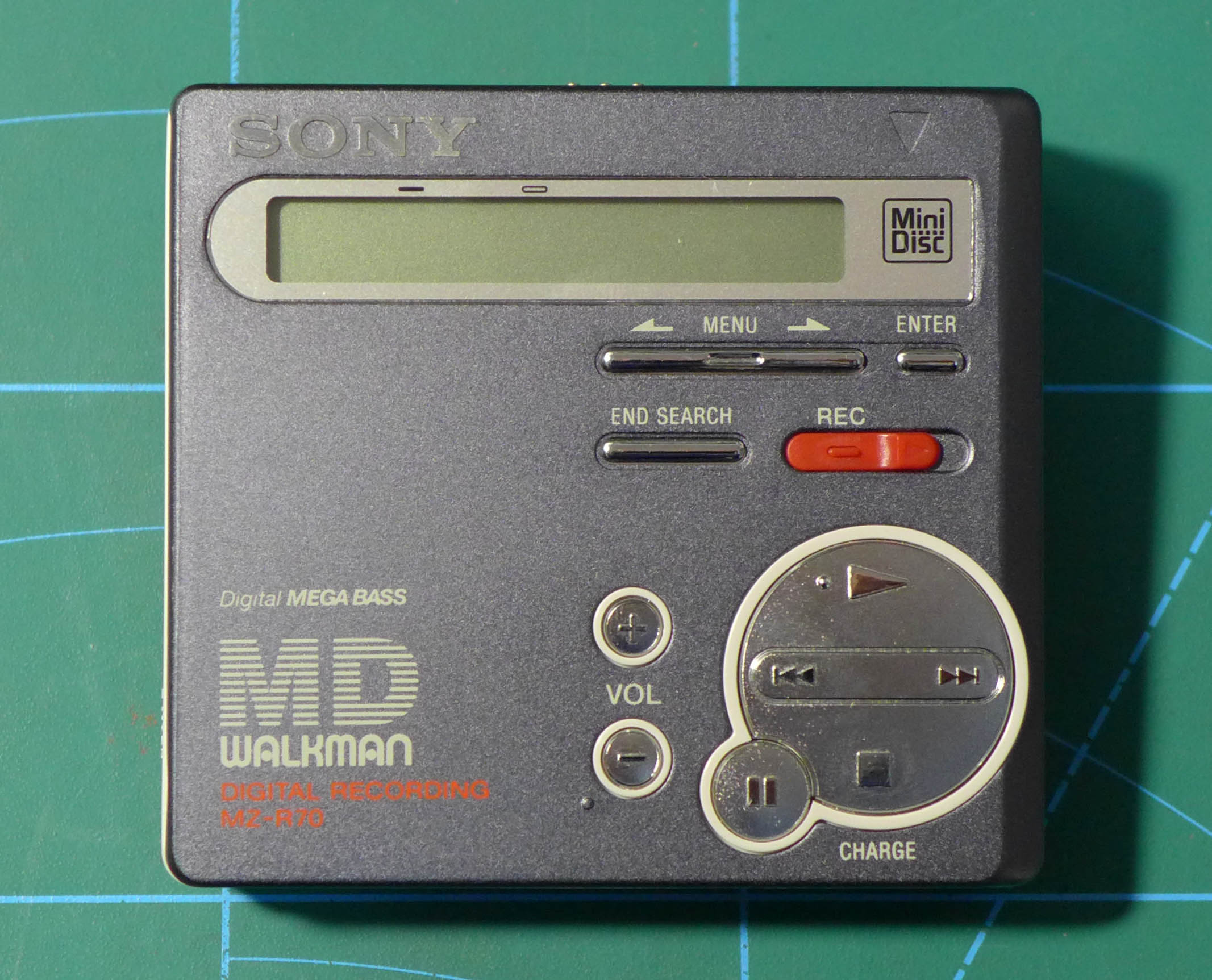

Reproductor de MiniDisc de la serie Walkman de Sony con un problema de encendido. No ejecuta la orden “Power On”.

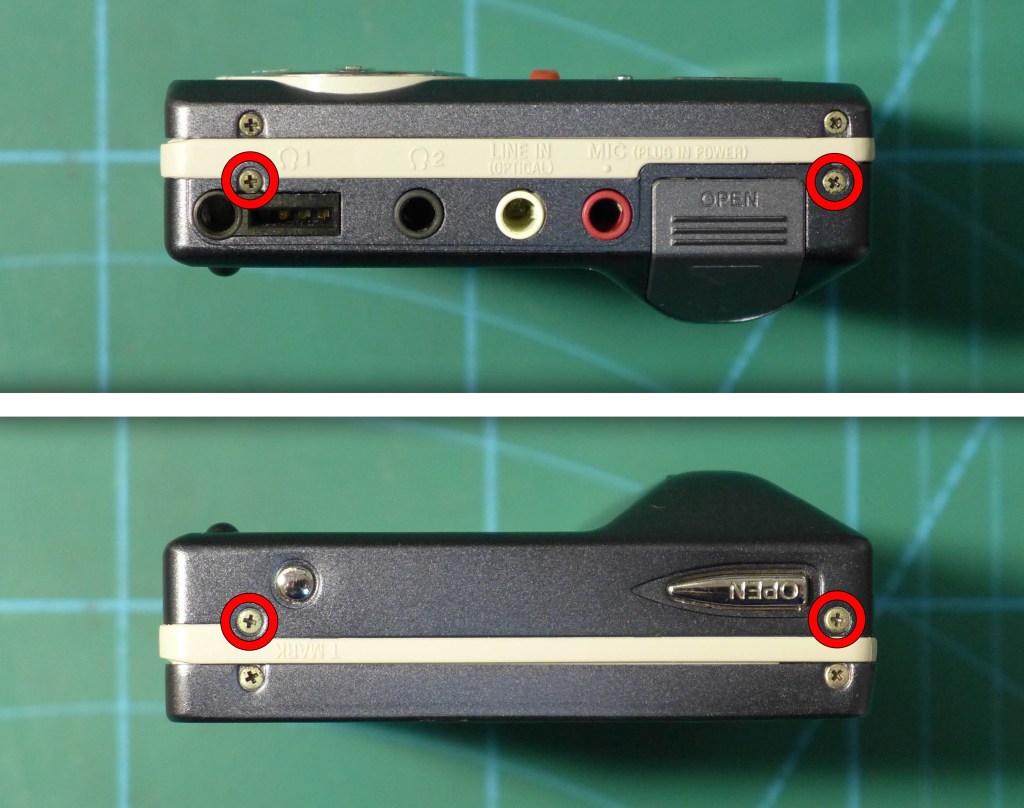

Al abrir el compartimento de la pila (1xAA) encuentro una pila sulfatada que lleva mucho tiempo instalada. Tengo que acceder al interior para ver si hay daños antes de encender la unidad con alimentación externa. No es conveniente proporcionar alimentación a un equipo con posible corrosión por culpa de pilas en mal estado porque se pueden producir averías. Para abrir el reproductor retiro los 4 tornillos indicados en la foto siguiente, y que corresponden al panel posterior. Los tornillos están ubicados en sendos laterales.

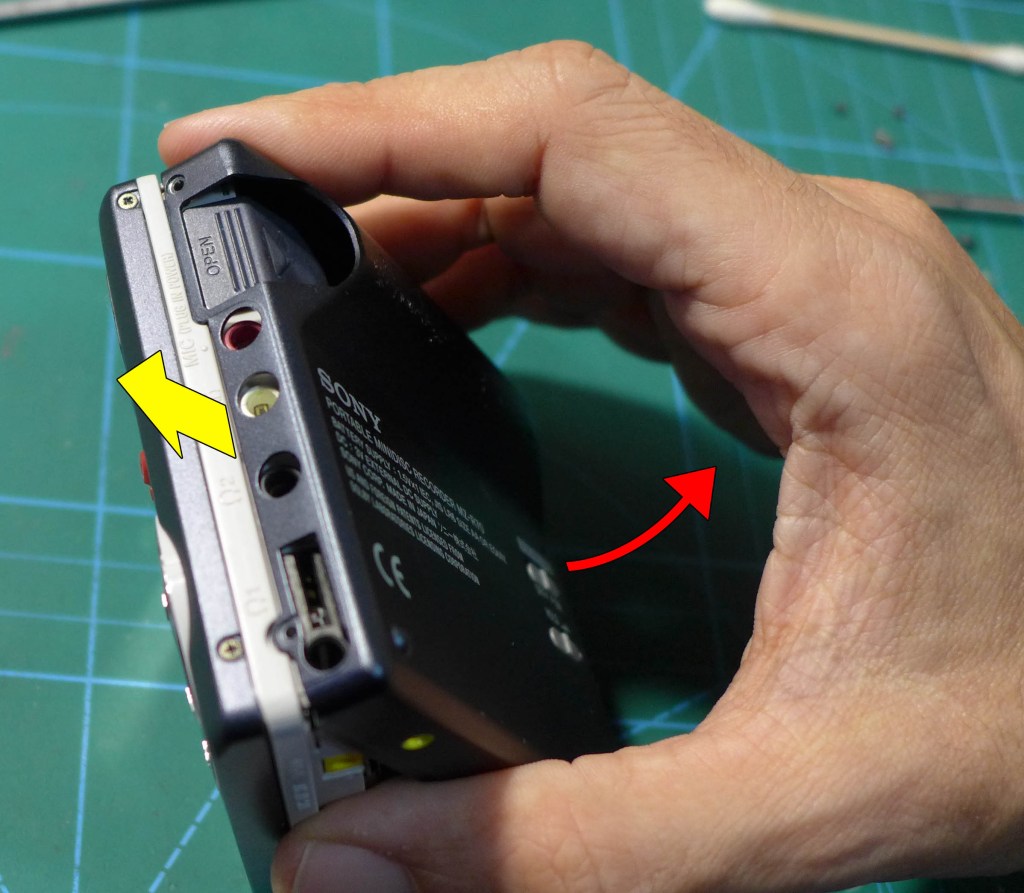

Para retirar el panel posterior tengo que inclinarlo tomando como “bisagra” la zona de los conectores, como indica la flecha roja en la siguiente imagen. Luego subo el panel como indica la flecha amarilla. Para montar el panel de nuevo hago la operación inversa tomando especial precaución en la posición de los botones e interruptores posteriores “Synchro Rec” y “Hold”, como se verá más adelante.

Al acceder al interior descubro enseguida algunos daños producidos por el vertido de líquido de la pila. Existen algunas gotas de material corrosivo en el receptáculo de la pila y los contactos están muy dañados. Primeramente me centro en solucionar los problemas mostrados en la siguiente fotografía.

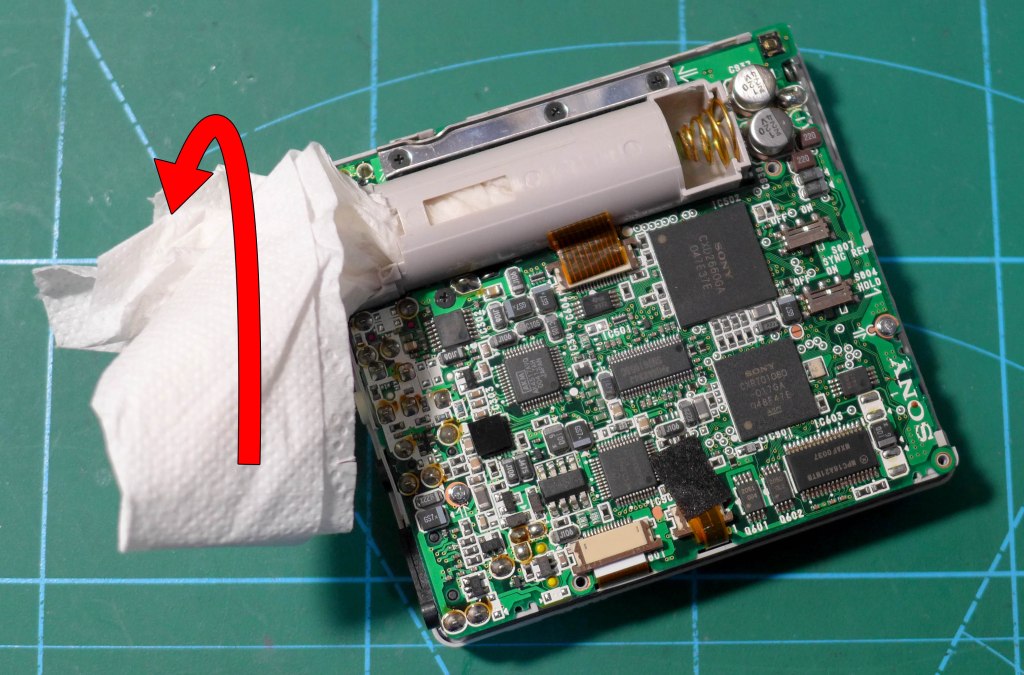

Procedo a la limpieza a fondo del receptáculo de la pila, absorbiendo los restos líquidos y pasando posteriormente un papel absorbente retorcido e impregnado en alcohol isopropílico, que voy girando e introduciendo a presión para arrastrar los posibles restos acumulados en el interior. Repito varias veces la operación cambiando el papel absorbente en cada ciclo. Limpio a fondo el muelle de contacto del polo negativo de la pila, y le paso una lima a la zona más dañada para poder recuperar el contacto. Vuelvo a limpiar toda la zona con alcohol.

Al respecto de la tapa de la pila, que corresponde al polo positivo, está muy deteriorada. Acumula óxido y una pátina azul producto de la corrosión.

Procedo a introducirla en el limpiador profesional por ultrasonidos con una disolución de agua y alcohol de 96 grados al 50%. El tiempo de lavado será de 9 minutos y he desconectado la opción de calentamiento.

A continuación retiro los restos que han quedado y paso una broca de cepillado de cerdas metálicas por los contactos.

La foto siguiente muestra de dónde toma el reproductor de MiniDisc el contacto positivo de la pila. Es importante asegurar la limpieza perfecta de ambos pines, ya que de no ser así la transferencia de tensión sería inviable.

Una vez probada la alimentación con pila procedo a cerrar la unidad. Como se ha dicho anteriormente hay que montar el panel posterior de forma inversa a como se desmonta, pero con una salvedad: hay que colocar los dos interruptores “Synchro Rec” y “Hold” hacia la derecha, y posicionar sus correspondientes botones también hacia la derecha. Con esto, al cerrar coincidirán sus posicionamientos.

Una vez cerrado el reproductor de MiniDisc lo compruebo, arrojando un resultado satisfactorio. Lo doy por reparado.

NOTA: Lo ideal en estos casos es buscar las piezas de recambio originales y substituirlas. No obstante he querido exponer una reparación sin substituciones porque a veces no es posible encontrar recambios. Para quienes deseen buscar los recambios originales aquí dejo las referencias Sony.

Tapa de la pila, según el color del reproductor (Exploded view, 11):

-X-3378-331-1 LID (B) ASSY, BATTERY CASE (BLACK)
-X-3378-332-1 LID (L) ASSY, BATTERY CASE (BLUE)
-X-4952-535-1 LID (S) ASSY, BATTERY CASE (SILVER)

Muelle de contacto de la pila / terminal negativo (Exploded view, 5):

-4-226-128-01 TERMINAL (–), BATTERY
