Es una cámara réflex que se ha quedado sin imagen en la pantalla abatible. Aunque el visor muestra imagen y las fotos se graban con normalidad, la pantalla está en color blanco sin ningún símbolo ni leyenda.
Cuando hay un fallo de este tipo, más aún cuando la pantalla es abatible, lo más probable es que se trate del cable plano (flex) que conecta la pantalla con la salida de vídeo. Voy a abrir la cámara para verificar dicho cable. Para ello tengo que sacar algunos tornillos. Comienzo sacando los 3 tornillos marcados en la siguiente imagen.
Ahora retiro los tornillos de los laterales, 2 a cada lado. Han colocado una etiqueta que tengo que quitar, ya que uno de los tornillos queda debajo.
Finalmente, en el panel trasero desmonto la goma ocular del visor, que revela 3 tornillos más. Uno de ellos sostiene el mando giratorio del adaptador de dioptrías, que también retiro.
Con mucho cuidado y lentamente voy separando el panel trasero como indican las flechas amarillas de la siguiente foto. Para separarlo uso una herramienta de apertura de plástico con forma de cuña fina que, insertada en la junta entre los plásticos, va ejerciendo la palanca necesaria. Sale fácilmente.
Ahora puedo separar el panel trasero totalmente. Para ello lo abato por su base sin tensar demasiado los cables planos y voy desconectando dichos cables. En la siguiente imagen hay un ejemplo de un conector con la forma de liberar la palanca de cierre antes de quitar el cable plano. Se trata de abatir 90 grados una fina barra de plástico negro que hay en la parte trasera. Hay que hacerlo con cuidado para no partirla. Si se parte, el conector quedará inservible. El cable plano de la derecha, que es de color azul, sale a presión.

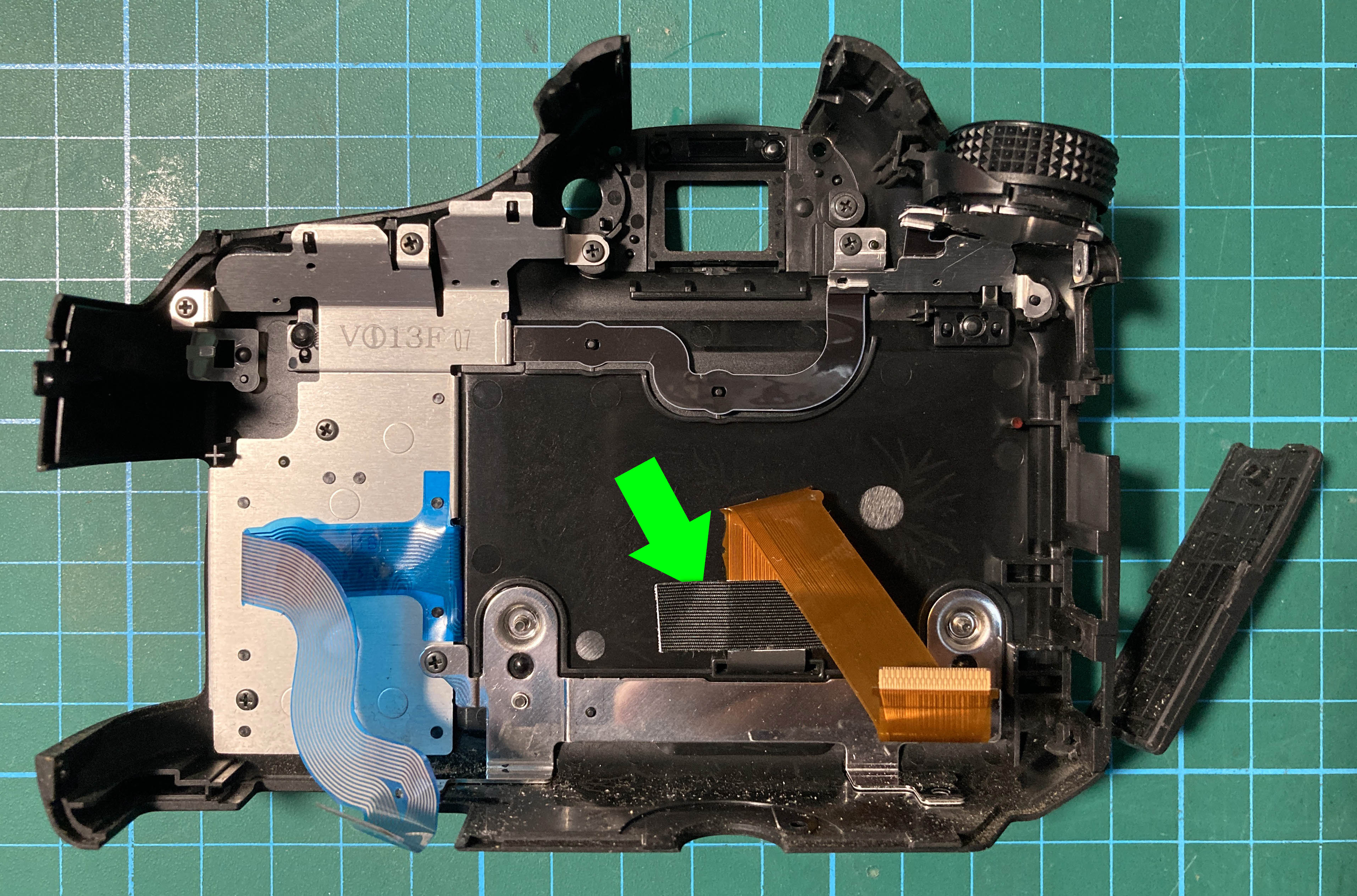

La fotografía siguiente muestra cómo es el panel trasero por dentro. Desde aquí puedo proceder a quitar la pantalla abatible. Primero retiro la cinta adhesiva de seguridad marcada con la flecha verde. Al montar el recambio volveré a ponerla.
A continuación, desde el otro lado del panel, retiro los 4 tornillos que sujetan la pantalla. Inclinando la pantalla tengo acceso a todos los tornillos, como puede verse en la imagen siguiente.
Una vez con la pantalla separada del resto procedo a quitar los 4 tornillos de la bisagra (Hinge assy).

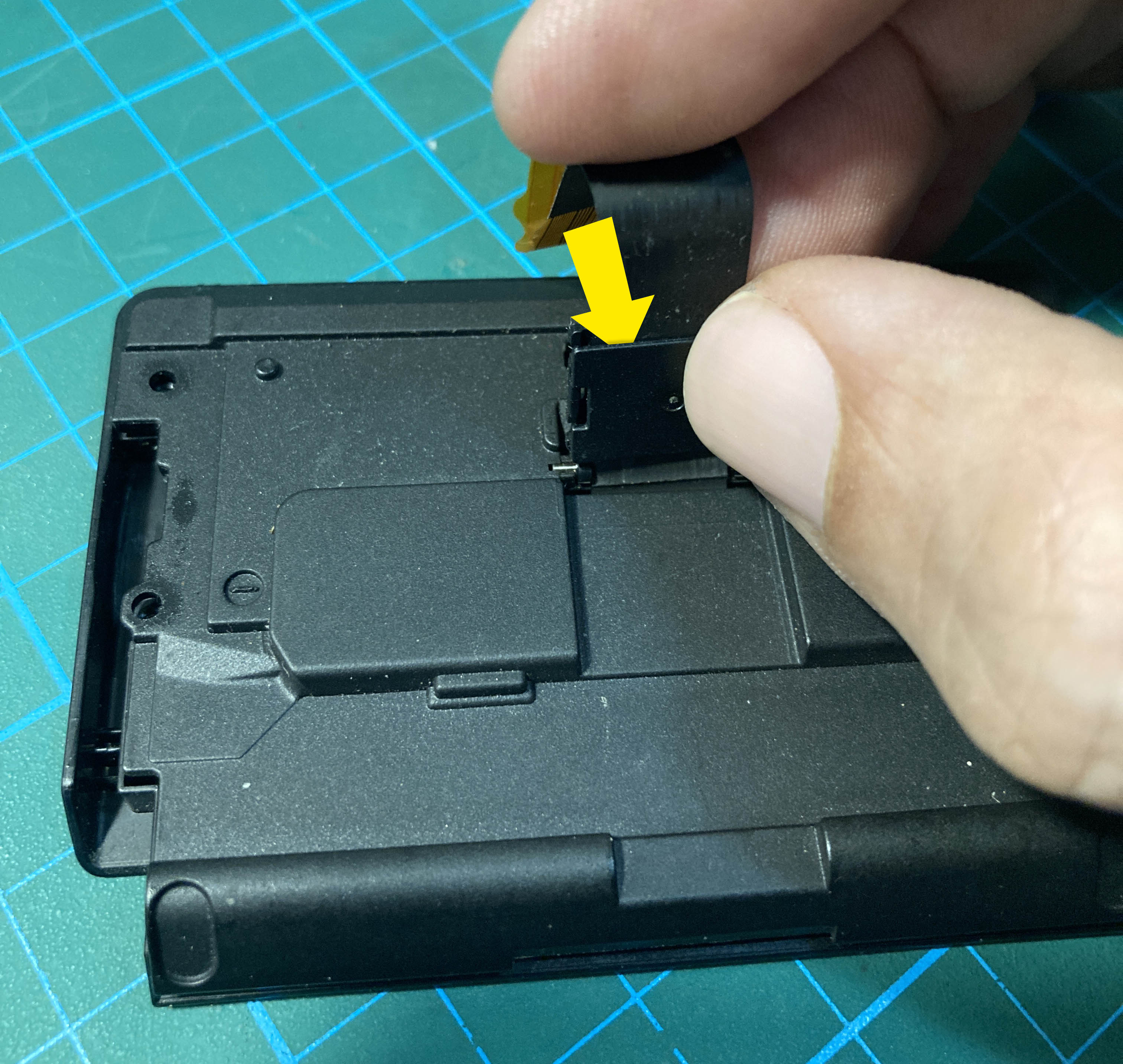

Ahora desmonto el protector plástico del cable plano. Tiene dos partes que van enganchadas con unas finas pestañas. Haciendo palanca suavemente en cada lado se separarán ambas partes, una de las cuales queda fija en la pantalla mediante un eje. La otra queda libre y la retiro.

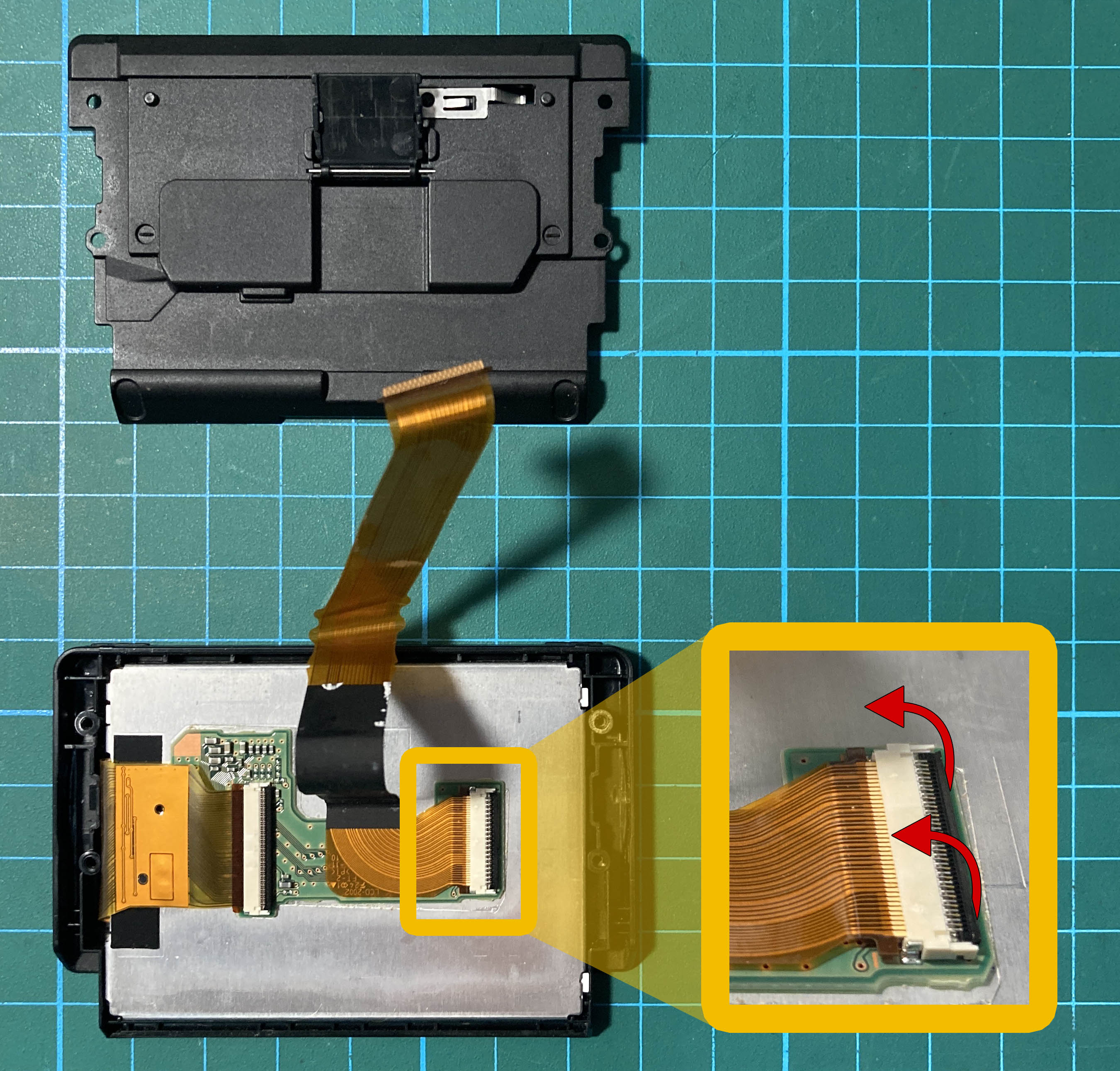

Posteriormente saco el cable plano y lo libero del panel plástico. Abro el conector de la placa como hice con el que está al otro lado del flex, visto anteriormente, y retiro el cable defectuoso.
Observo el cable plano con el microscopio electrónico y descubro una gran fisura transversal que afecta prácticamente a todos los contactos. Los únicos que aún tienen continuidad son los de alimentación. Por eso la pantalla enciende pero no tiene señal de vídeo.

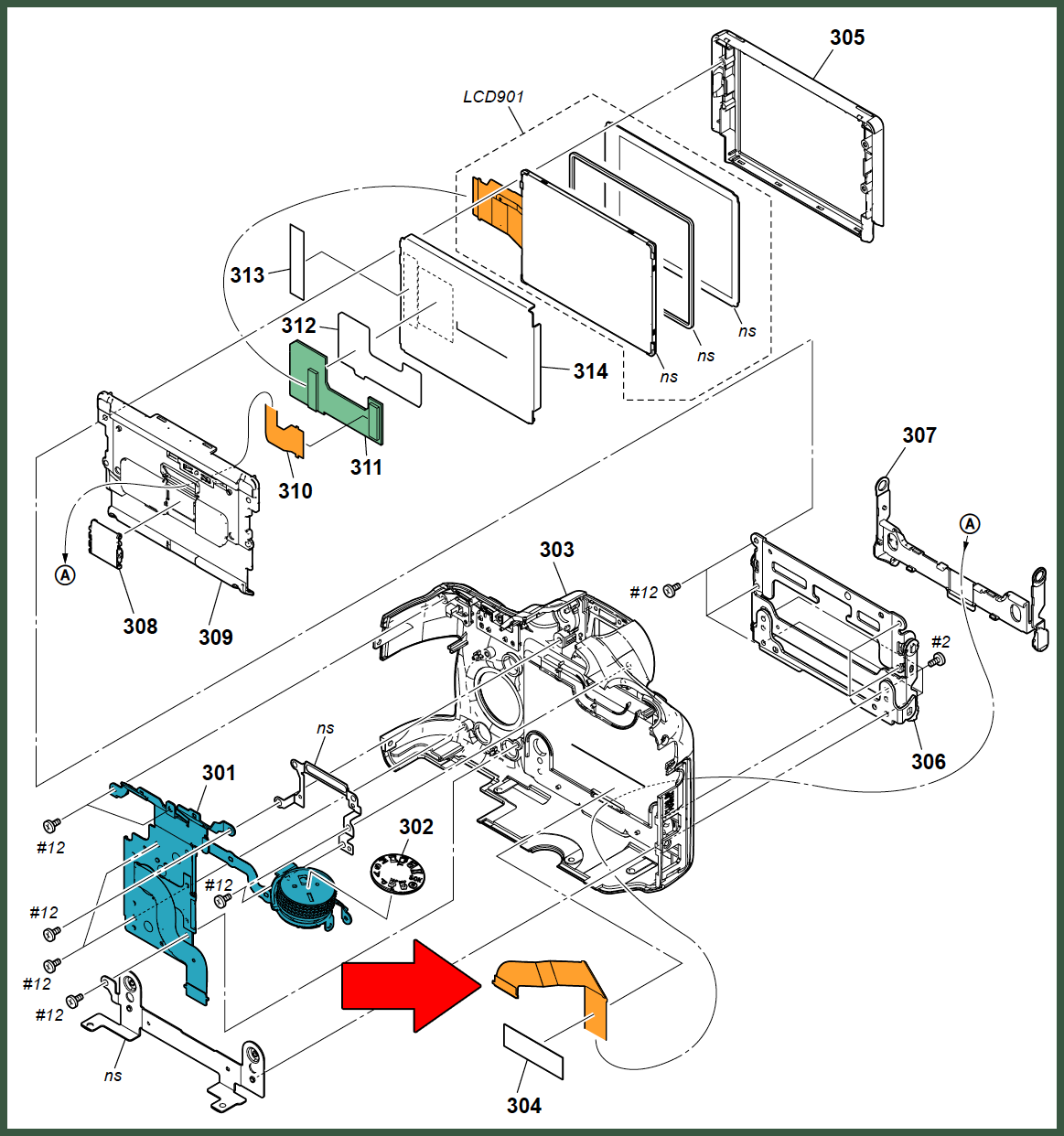

A pesar de ser la pieza más susceptible de fallar por el estrés mecánico al que está sometida (o tal vez justamente por eso), en el manual de servicio de la cámara no viene la referencia del recambio. Tal vez a Sony no le interesa que se pida esta pieza y que la única opción sea llevar la cámara al taller. Es una suposición. Pero es igual, porque hoy en día hay muchas formas de encontrar el recambio. Tanto en Amazon como en Aliexpress se encuentra dicho cable. He buscado “Sony Alpha A58 screen flex”.
Cambio el cable por uno nuevo y monto la cámara siguiendo el orden inverso al desmontaje. Pruebo la cámara con resultado positivo. Ahora hay imagen y funciona perfectamente. Doy por reparada la cámara.
