Microondas Bosch HMT-75G651 con fuerte olor a quemado

Horno microondas integrado Bosch modelo HMT-75G651 que desprende humo y un fuerte olor a quemado cuando se conecta en modo grill. Probablemente se deba a unas resistencias grill en mal estado. Hay que desmontarlo para averiguar el problema.

Microondas integrado Bosch HMT-75G651
Microondas integrado Bosch HMT-75G651

Al ser un horno integrado hay un procedimiento de extracción que consiste en sacar un tornillo que hay tras una tapa visible al abrir la puerta. Tengo que levantar esa tapa haciendo palanca y luego sacar el tornillo que hay dentro.

Extracción del marco
Extracción del marco

Esta operación me permite tirar un poco del dispositivo hacia fuera, descubriéndome las 4 pestañas que tengo que abrir para separar el marco exterior de aluminio. Una vez fuera puedo ver los orificios en los que, al volver a montar el microondas, tendré que encajar las pestañas del marco.

Orificios de enganche del marco
Orificios de enganche del marco

Con esto puedo acceder al enchufe posterior para desconectar el cable de alimentación y sacar el microondas. En la siguiente imagen se ve una vista superior en la que he marcado los tornillos a extraer en primer lugar. Esto liberará la chapa protectora superior, que podré retirar. Los 5 tornillos marcados en verde liberan la tapa, y los 4 marcados en amarillo liberan además los ganchos superiores que alojarán las pestañas del marco.

Desmontaje de la protección superior
Desmontaje de la protección superior

Para quitar la tapa superior tengo que seguir dos pasos. Primero extraigo los 3 tornillos indicados en la fotografía siguiente. A la hora de cerrar hay que tener en cuenta que el tornillo inferior izquierdo también fija la brida del cable de alimentación.

Apertura de la tapa superior
Apertura de la tapa superior, paso 1 de 2

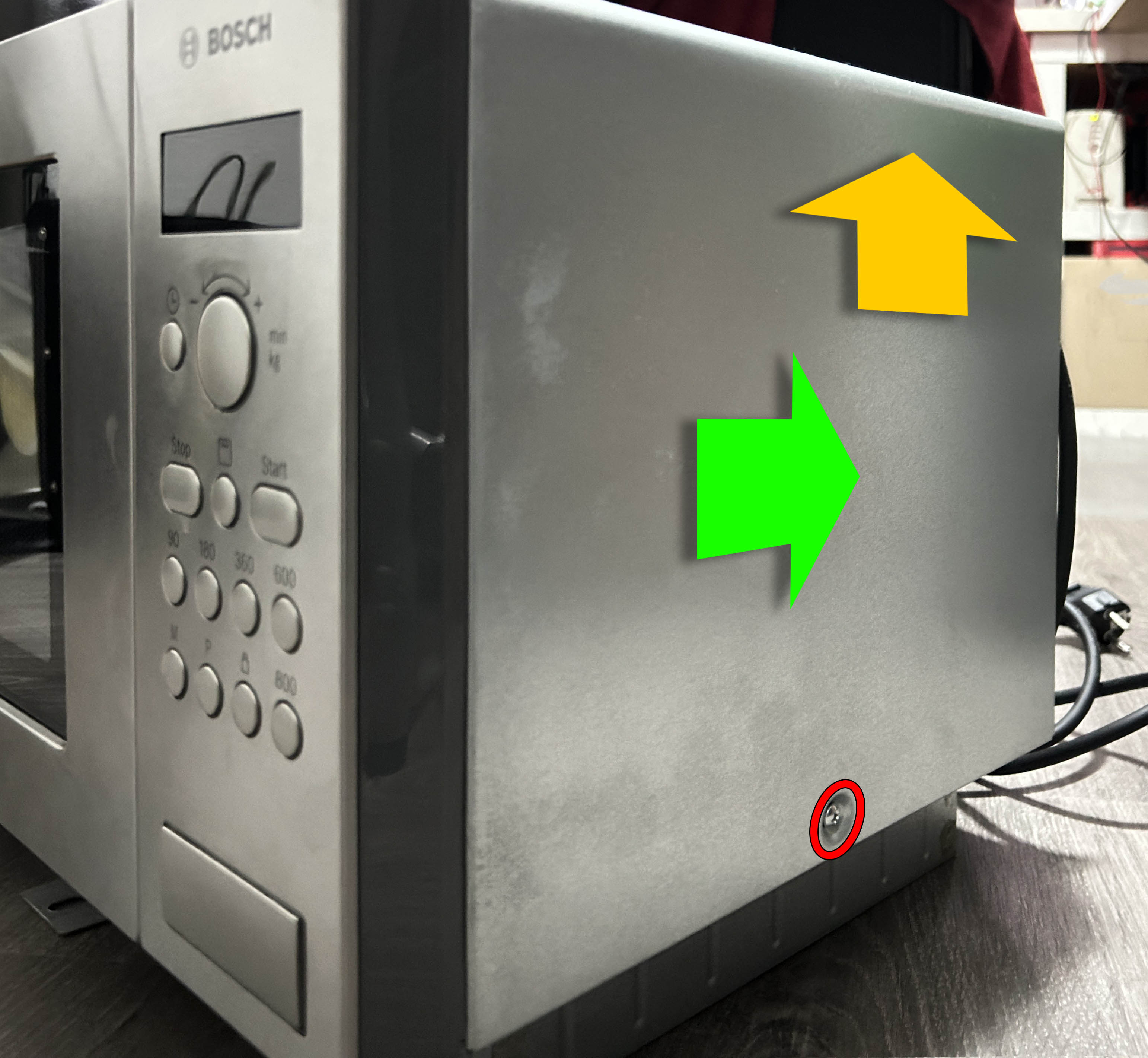

Ahora quito el tornillo lateral derecho, quedando la tapa liberada. El movimiento para sacarla es el que indican las flechas de la imagen inferior. Primero se desplaza la tapa hacia atrás por ambos lados (flecha verde), y luego se levanta (flecha amarilla). Para montarla realizaré la operación inversa.

Apertura de la tapa superior, paso 2 de 2
Apertura de la tapa superior, paso 2 de 2

Teniendo acceso a las resistencias ya puedo comprobar que están carbonizadas. Para sacarlas las desconecto como indican las flechas fucsia y retiro el tornillo marcado en rojo. La flecha verde muestra el movimiento que tengo que realizar para sacar las resistencias. La chapa metálica que une ambas resistencias para que estén es serie, así como la que las mantiene atornilladas al chasis, tendrán que traspasarse a las nuevas resistencias una vez que tengamos los recambios.

Extracción de las resistencias grill defectuosas
Extracción de las resistencias grill defectuosas

Viendo el diagrama exploded view, compruebo el recambio que tengo que solicitar. Opto por comprar directamente a la marca Bosch, ya que al ser un componente de potencia es mejor solicitar recambios originales para mantener la seguridad del equipo. En estos casos, máxime con elementos de calor, no se debe recurrir a recambios “compatibles”. El número de referencia de Bosch es 00641642. Son dos resistencias de 500W y 115V. Al ir en serie se suplen de 230V.

Diagrama exploded view
Diagrama exploded view

Comparando los recambios nuevos con las resistencias que he retirado queda patente lo degradadas que estaban. Estos componentes de potencia tienen un alto estrés eléctrico y físico que los degradan tarde o temprano. Cuando dan síntomas ya se tienen que substituir.

Comparativa de las resistencias viejas y las nuevas
Comparativa de las resistencias viejas y las nuevas

Realizo el cambio de las resistencias traspasando los elementos citados anteriormente. En este punto quiero añadir una foto más, porque en ella se aprecia un detalle importante: los tornillos de la chapa que conecta en serie ambas resistencias entre sí deben quedar hacia arriba para no acortar la distancia de protección respecto del chasis metálico del equipo.

Detalle de la colocación de los tornillos en las resistencias
Detalle de la colocación de los tornillos en las resistencias

Finalmente cierro el horno microondas siguiendo el procedimiento inverso a la apertura y lo vuelvo a integrar en el mueble de cocina. Lo pruebo con resultado satisfactorio. Mantiene algo de olor producto de las resistencias anteriores, pero irá desapareciendo con el tiempo.

Funcionando
Funcionando

Quisiera insistir en la conveniencia de adquirir recambios originales o certificados por el fabricante en los casos de componentes críticos como puedan ser elementos de potencia, de calor o sometidos a estrés mecánico y/o eléctrico. Solamente de esa forma se pueden mantener las especificaciones de seguridad de los equipos electrónicos.


Deja un comentario

Generador de señal FeelTech FY-6800 con tecla inoperativa

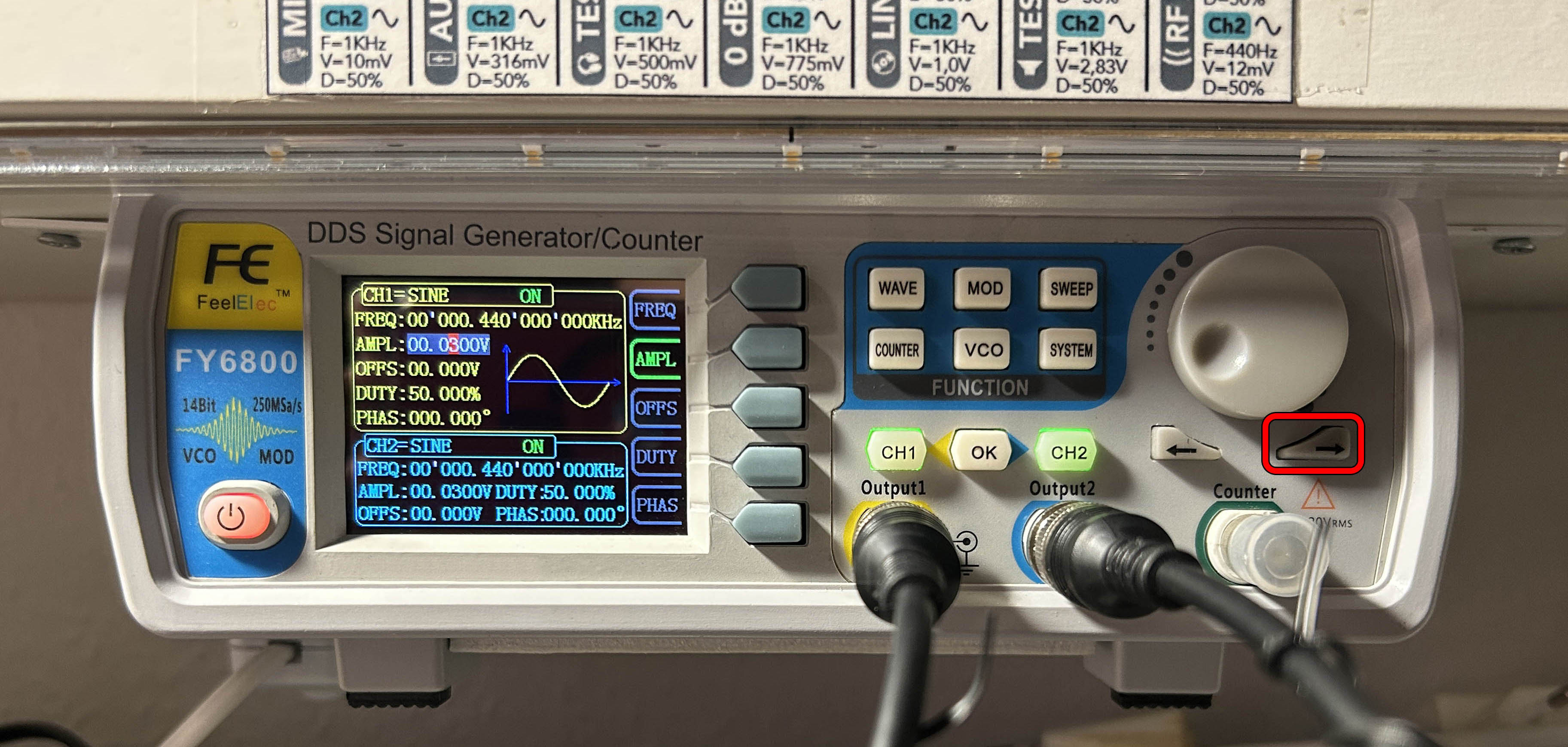

Generador de señal al que no le funciona una de las teclas, con lo que no se puede desplazar el cursor de selección para cambiar los valores de los parámetros.

Generador de señal FeelTech FY-6800
Generador de señal FeelTech FY-6800

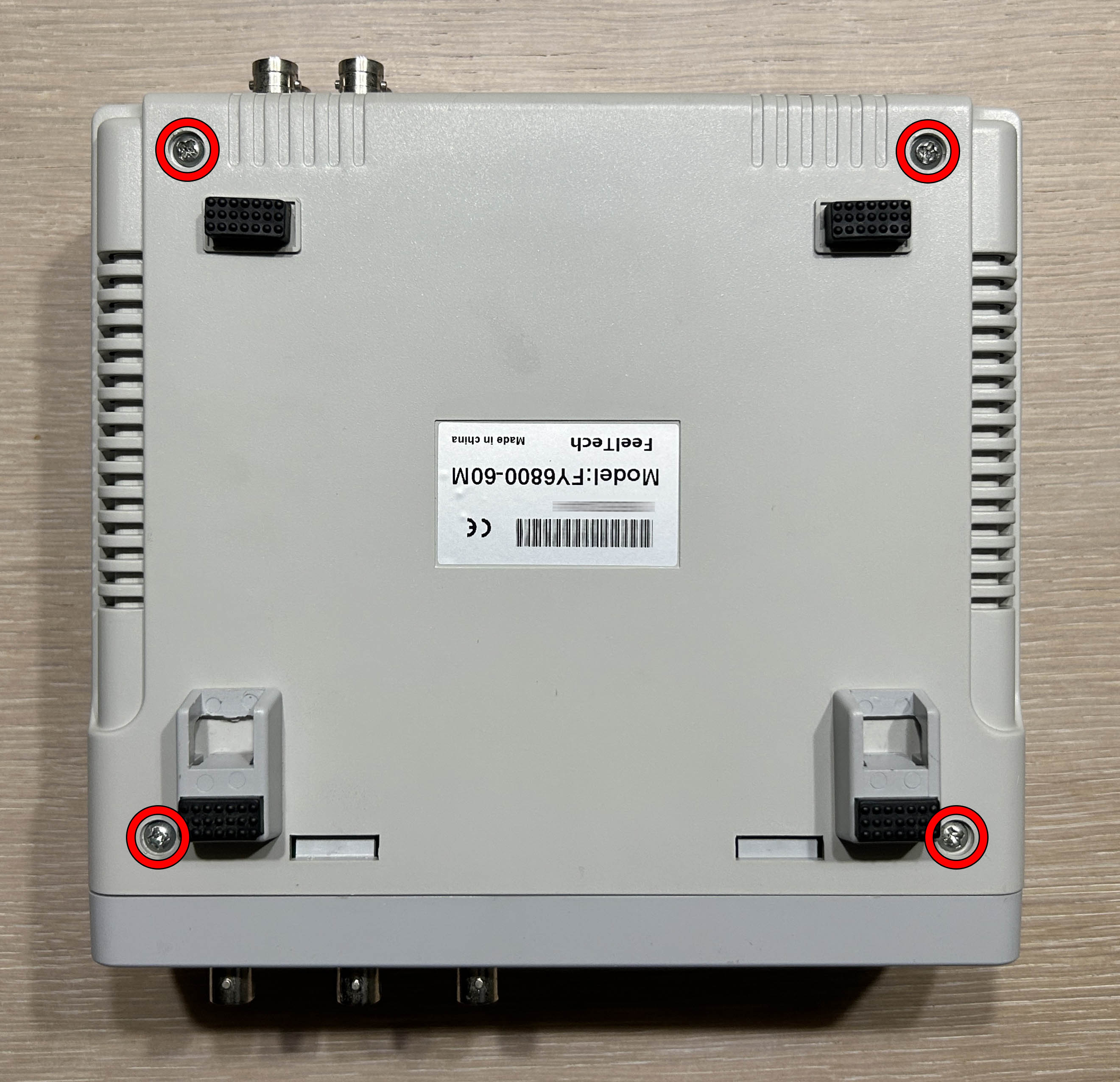

Para acceder al teclado tengo que abrir la unidad quitando los tornillos que hay en la base del equipo.

Tornillería inferior a retirar
Tornillería inferior a retirar

El desmontaje del panel superior requiere abatirlo como indica la flecha roja de la siguiente imagen. La idea es que las dos pestañas que unen este panel con el frontal queden en una posición tal que permita liberarlas fácilmente.

Abatimiento del panel superior
Abatimiento del panel superior

Hago palanca en las pestañas superiores hasta que se desenganchan. No hay que excederse en la fuerza, es más cuestión de maña.

Pestañas que hay que liberar
Pestañas que hay que liberar

Con el panel superior retirado puedo desenganchar también las pestañas inferiores y separar el panel frontal completo. Previamente le he desconectado los cables que vienen de la placa principal.

Separación del panel frontal
Separación del panel frontal

Con el frontal separado del resto del equipo procedo a extraer el botón del dial. Saldrá haciendo palanca en varios puntos, ya que está instalado a presión sobre el eje del encoder. Luego retiro los 6 tornillos de la placa de la botonera, que también tiene la pantalla.

Extracción de la placa del panel frontal
Extracción de la placa del panel frontal

Retiro la placa con mucha precaución y sobre la mesa. La razón es que delante de la pantalla hay un cristal que podría romperse si cae al suelo al sacar la placa. Hago una limpieza profunda de los contactos de la botonera con alcohol isopropílico, ya que se muestran con una tonalidad mate. Una vez limpios quedan brillantes. Aprovecho para ver el estado del teclado de goma, que está correcto.

Limpieza de la botonera frontal
Limpieza de la botonera frontal

Monto el equipo siguiendo el orden inverso al desmontaje y lo pruebo. Ahora la tecla funciona perfectamente y el generador de señal queda en servicio de nuevo.
