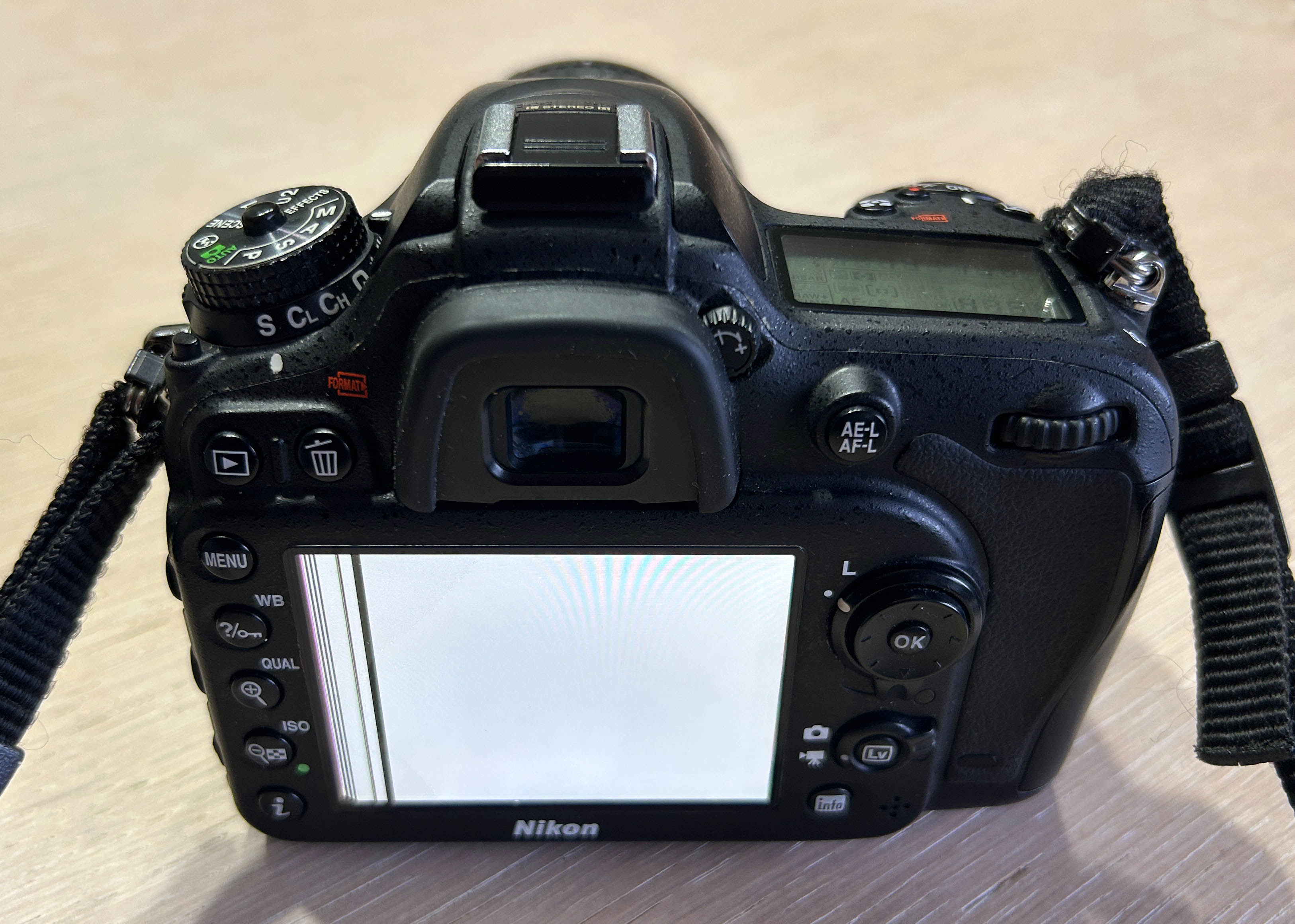

Cámara digital DSLR que presenta un fallo en la pantalla: solo muestra imagen blanca con unas líneas verticales negras en la zona izquierda.

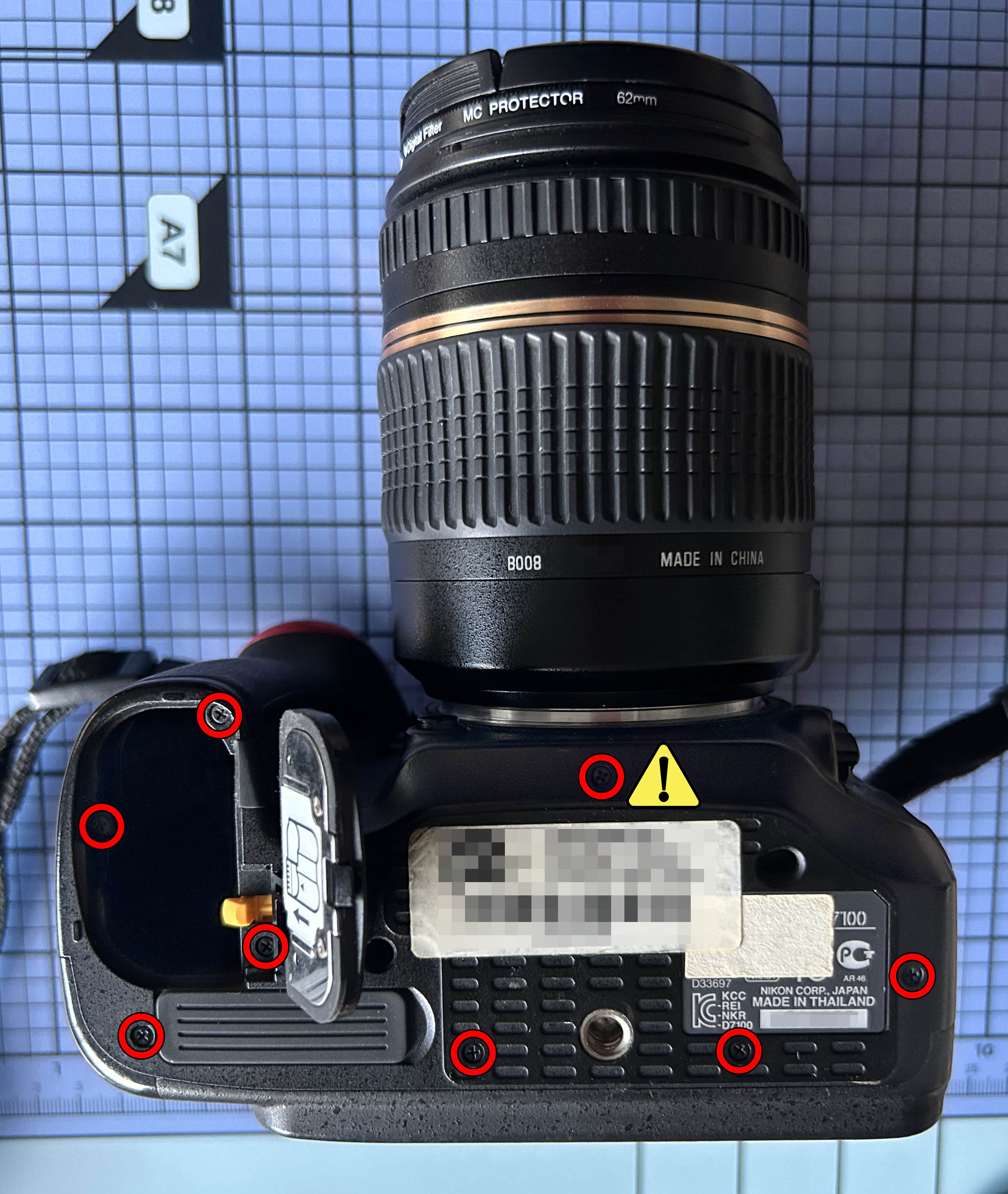

En estos casos en los que se presentan líneas verticales, máxime cuando no hay imagen, se puede sospechar de la pantalla LCD. Voy a abrir la cámara por si puedo tener más pistas de qué sucede. Extraigo la batería y la tarjeta SD y procedo a retirar el panel inferior, sacando los 8 tornillos marcados en la siguiente imagen. El tornillo cercano a la óptica es notablemente más largo que el resto, por lo que al montar se tiene que colocar en esta posición. El panel sale sin dificultad alguna.

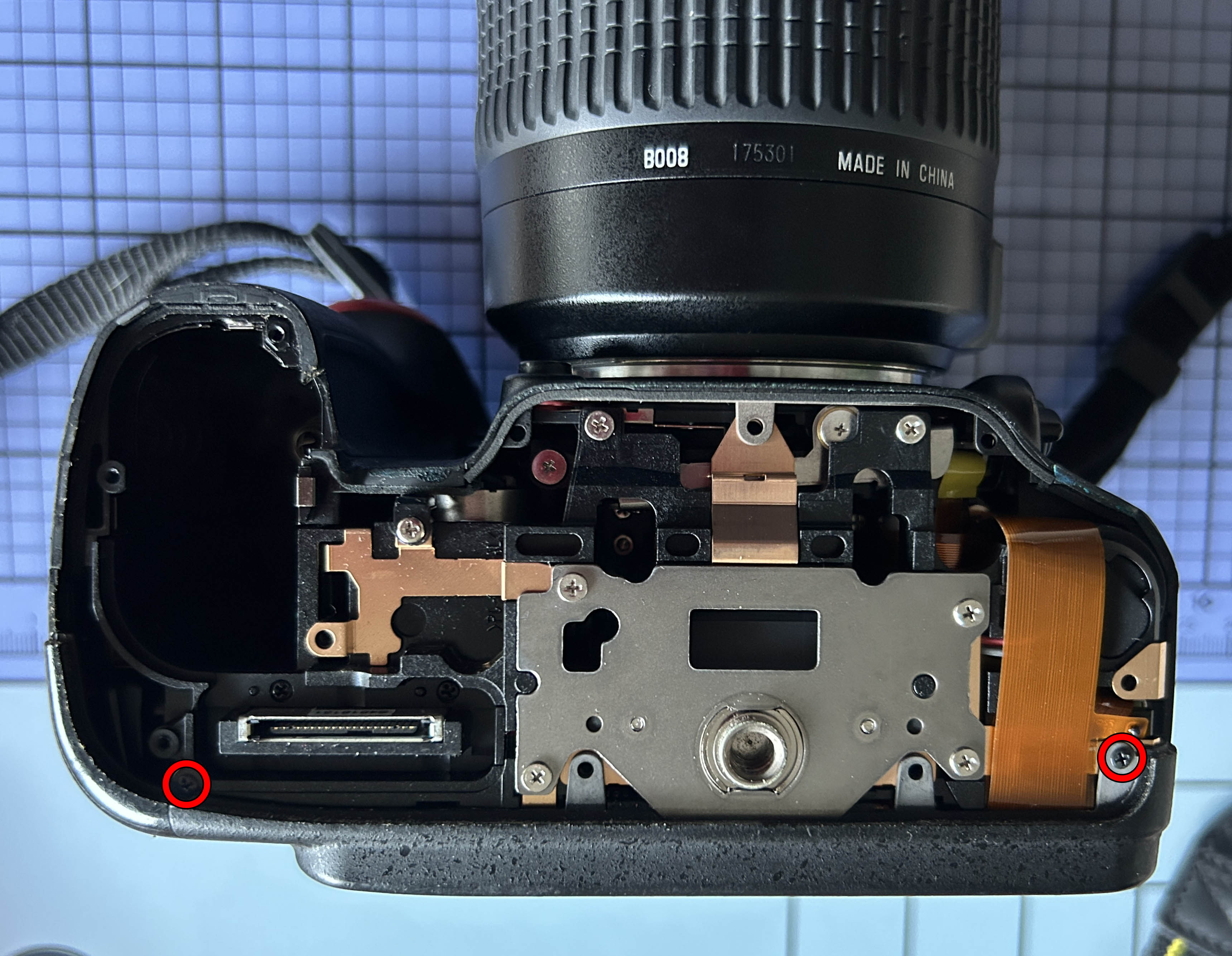

Para desmontar el panel tengo que seguir varios pasos que comienzan con la extracción de 2 tornillos que han quedado visibles después de retirar el panel inferior.

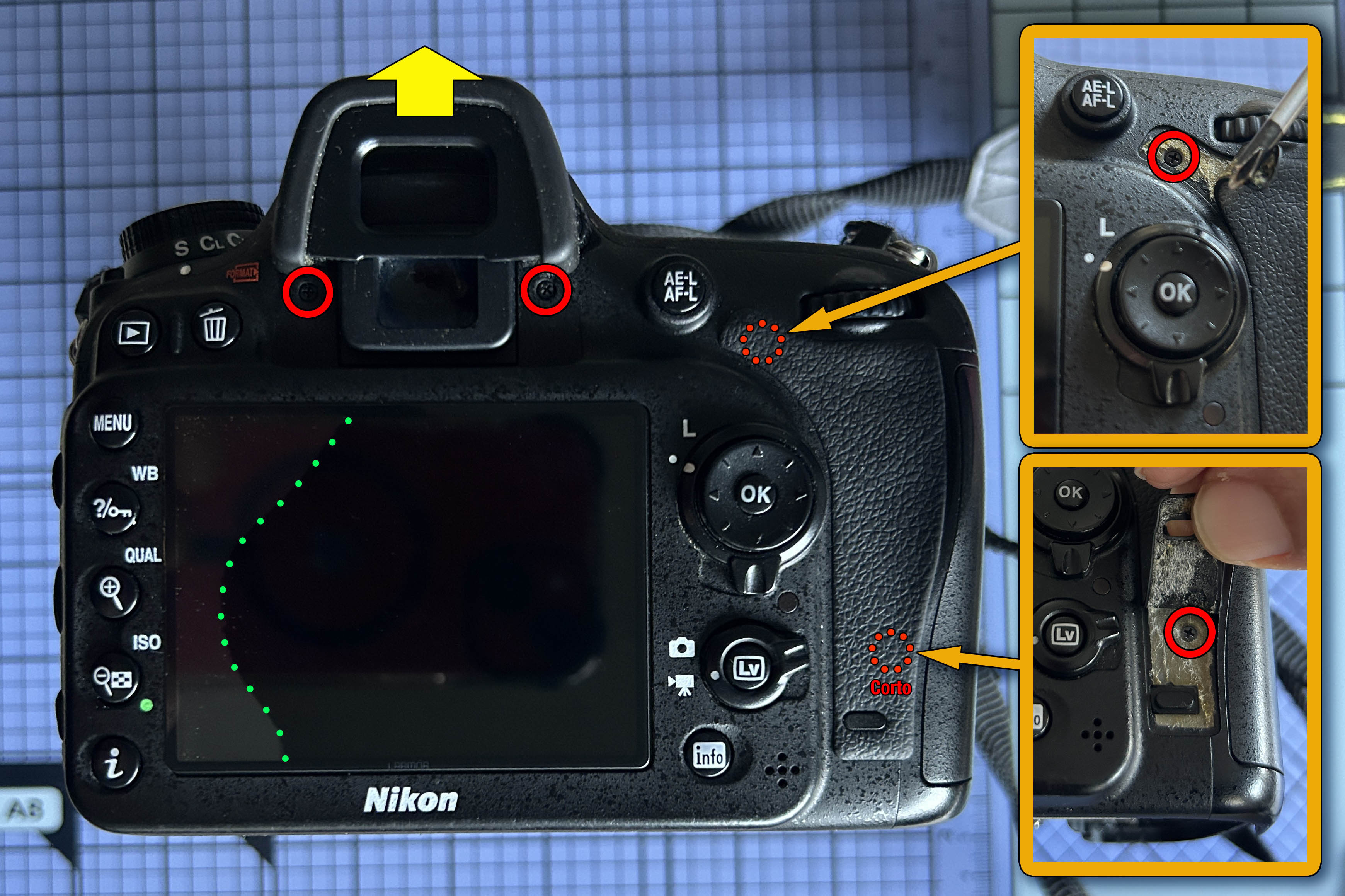

Seguidamente desmonto la goma del ocular como indica la flecha amarilla de la foto inferior, tras la cual hay 2 tornillos que hay que sacar. También hay 2 tornillos ocultos bajo el embellecedor de goma, los cuales retiro. Observo que la pantalla tiene una zona de diferente color, que me hace sospechar que ha tenido algún golpe. La he marcado con una línea de puntos verde.

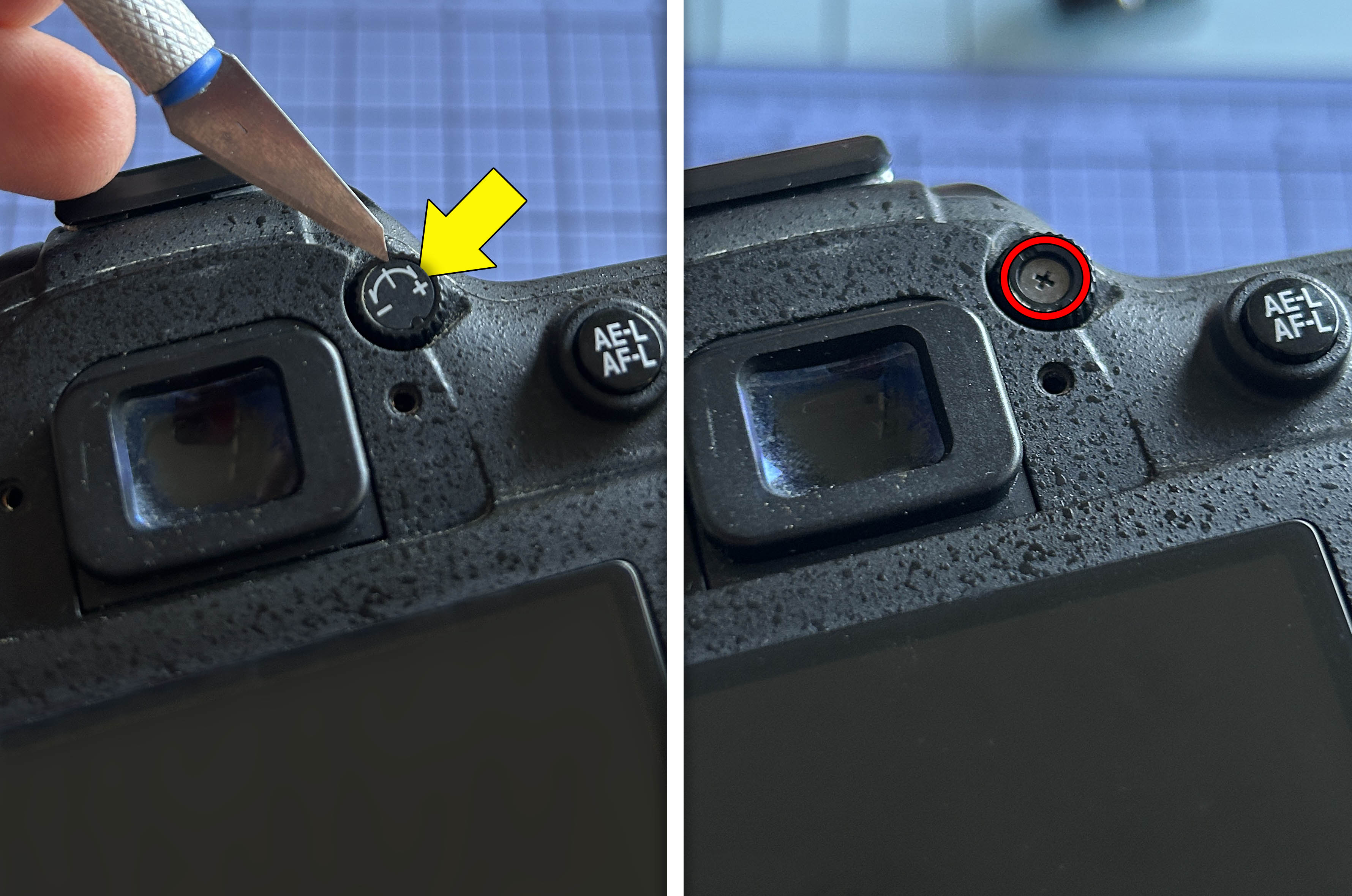

También tengo que quitar el tornillo oculto que hay tras el regulador de dioptrías del ocular. Con un bisturí despego la etiqueta, con lo que tendré acceso a dicho tornillo. Retiro el mando giratorio correspondiente.

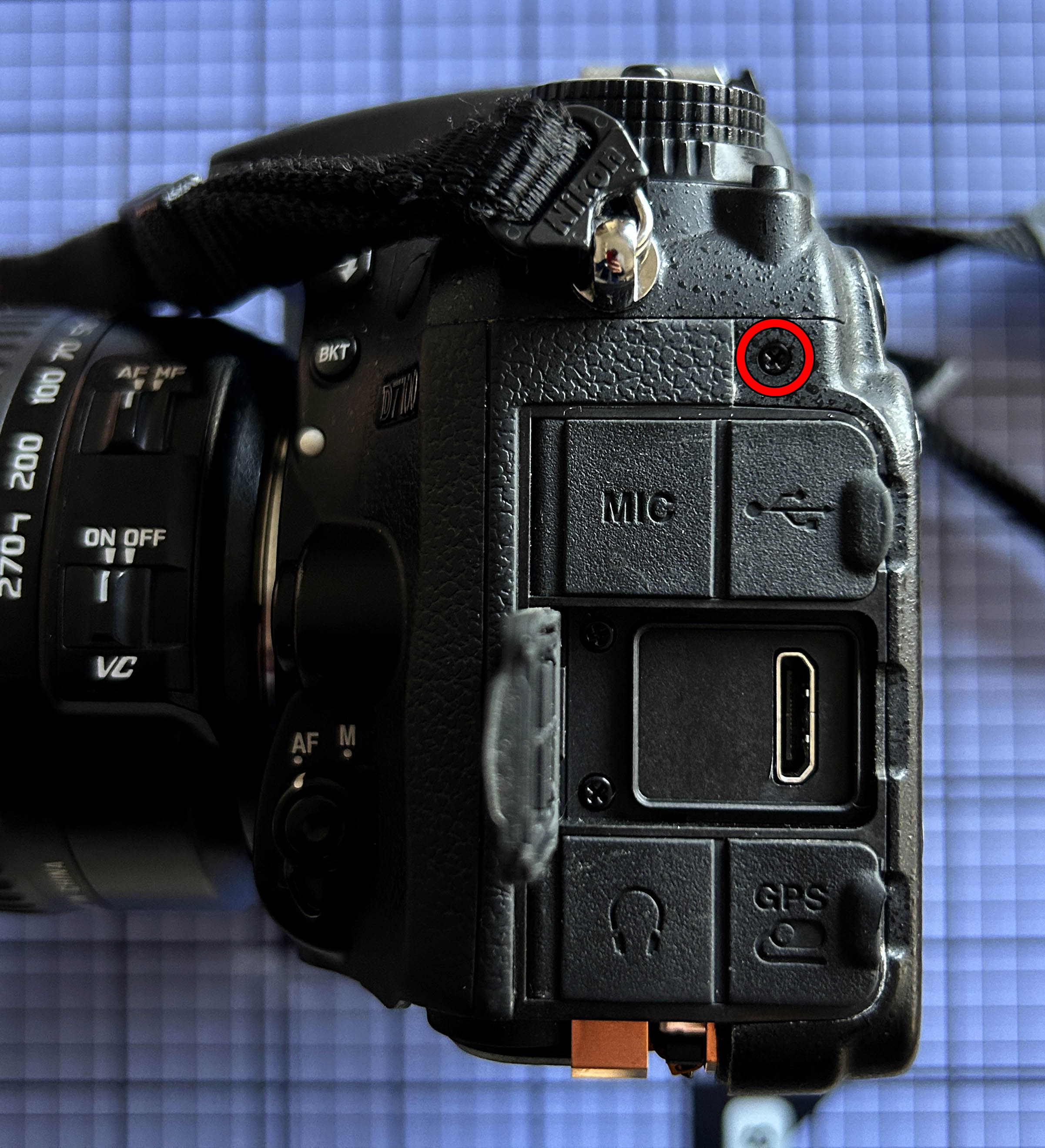

Respecto al lateral izquierdo, saco el tornillo marcado en la siguiente imagen.

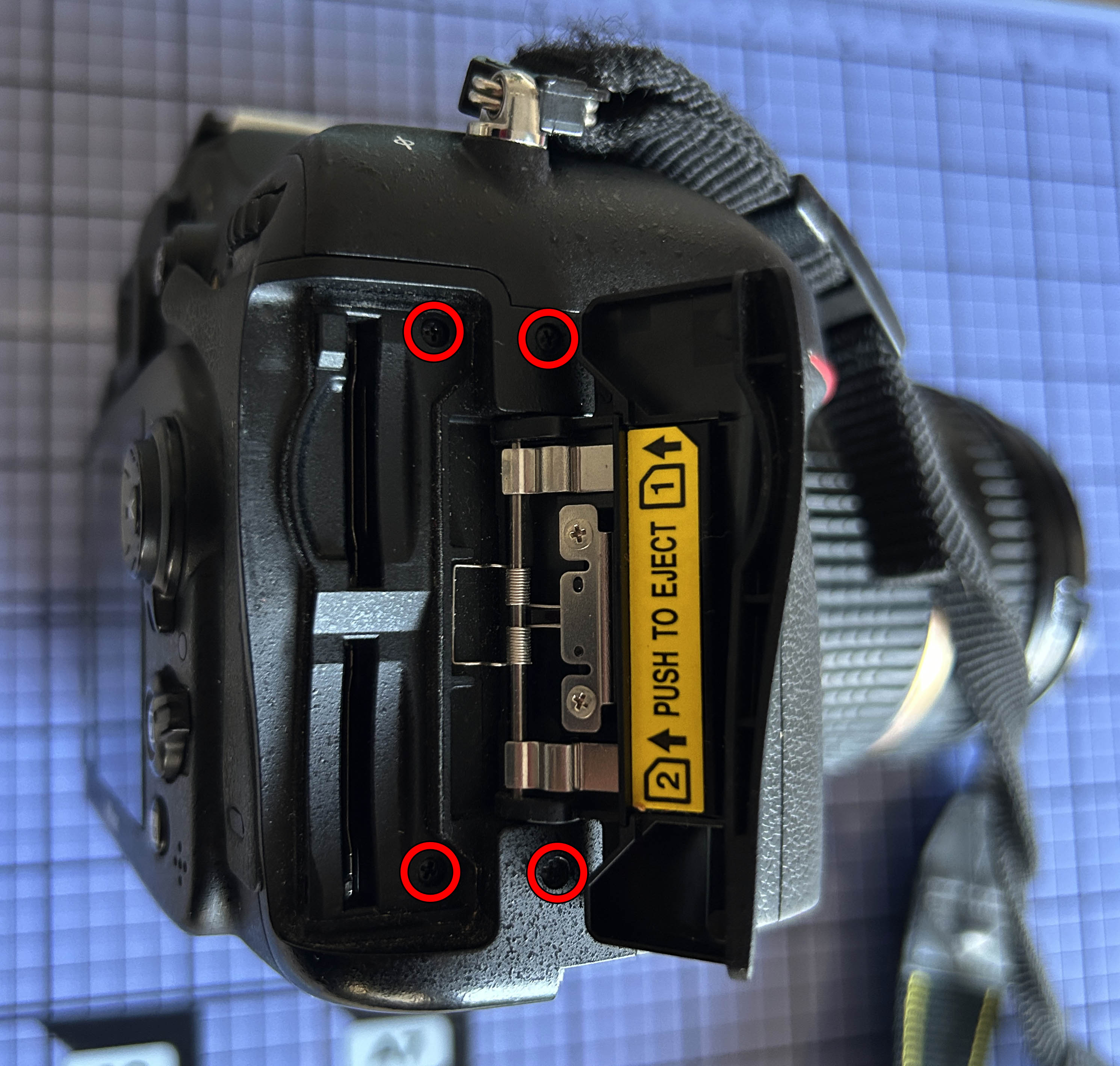

Del lado derecho tengo que extraer los 4 tornillos que tiene el soporte de tarjetas SD, que saldrá fácilmente una vez quitados dichos tornillos.

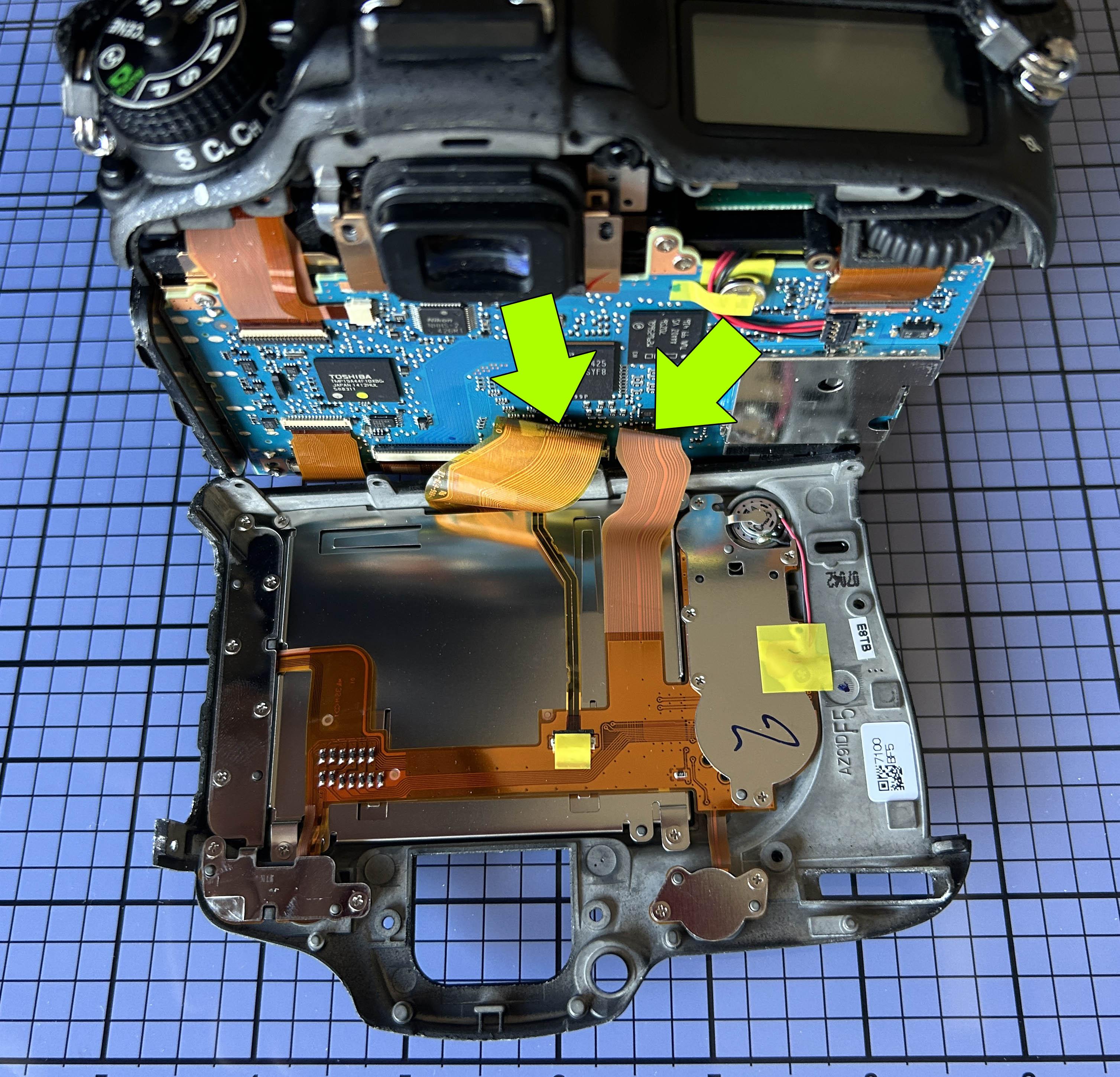

Abato cuidadosamente el panel posterior. Hay dos cables planos que tengo que desconectar de la placa principal. Llevan conectores slim con una barra negra que hay que abatir 90 grados, lo cual los libera. Uso para este procedimiento una fina herramienta de plástico con forma de espátula pequeña y los abro con sumo cuidado, ya que son conectores muy delicados.

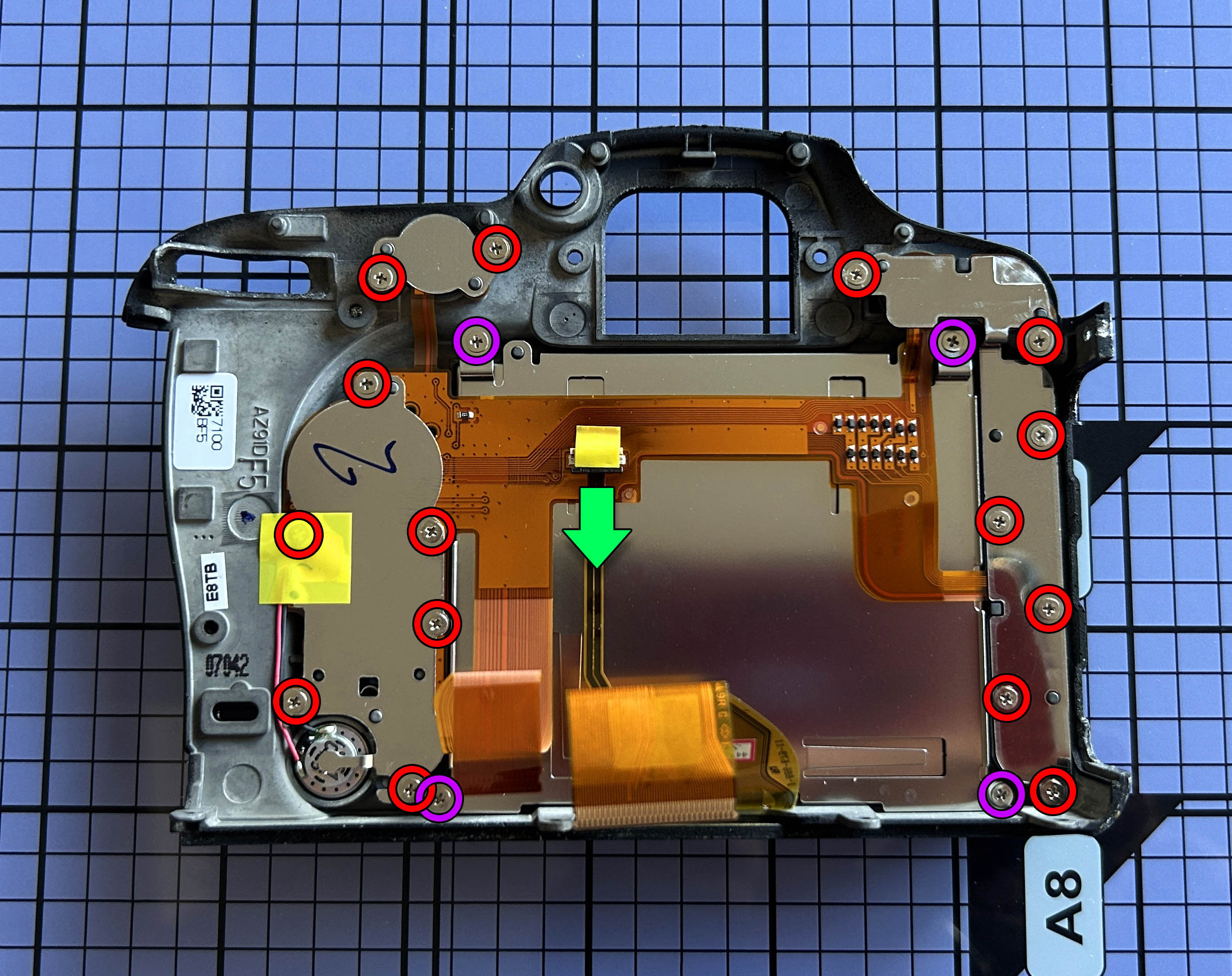

Una vez separado el panel posterior tengo que quitar todos los tornillos que marco en la siguiente imagen: 15 para poder retirar toda la circuitería de la botonera, y 4 más para poder sacar la pantalla dañada. En este punto he observado marcas de un golpe: un tornillo y el blindaje de la pantalla deformados.

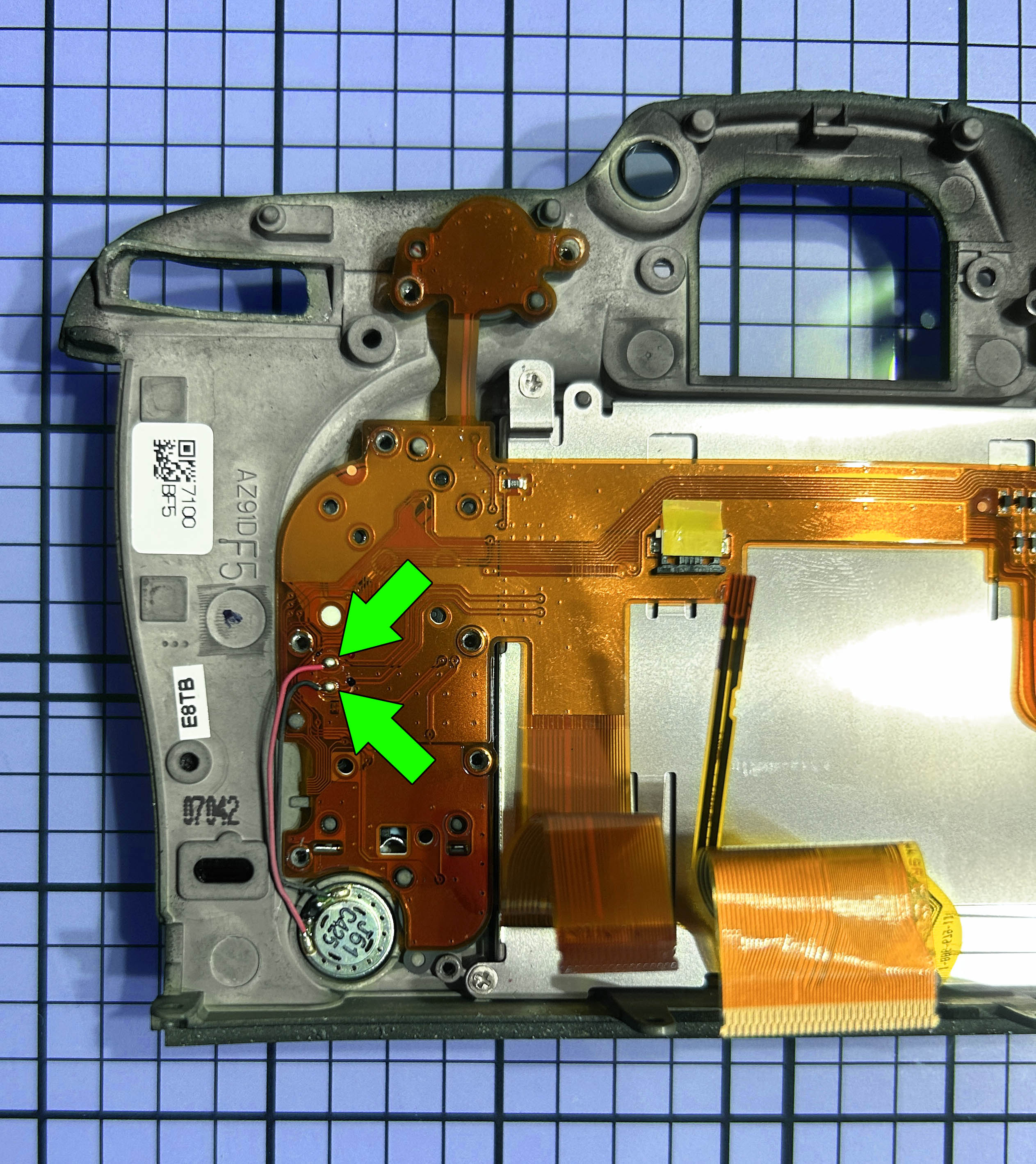

Ahora tengo que desoldar los cables del altavoz, ya que sin hacer esto no podré sacar la circuitería de la botonera. Hay que recordar que el positivo va arriba. En estos casos uso un rotulador indeleble para marcar el orden de los cables. Yo he hecho una pequeña marca negra junto al negativo.

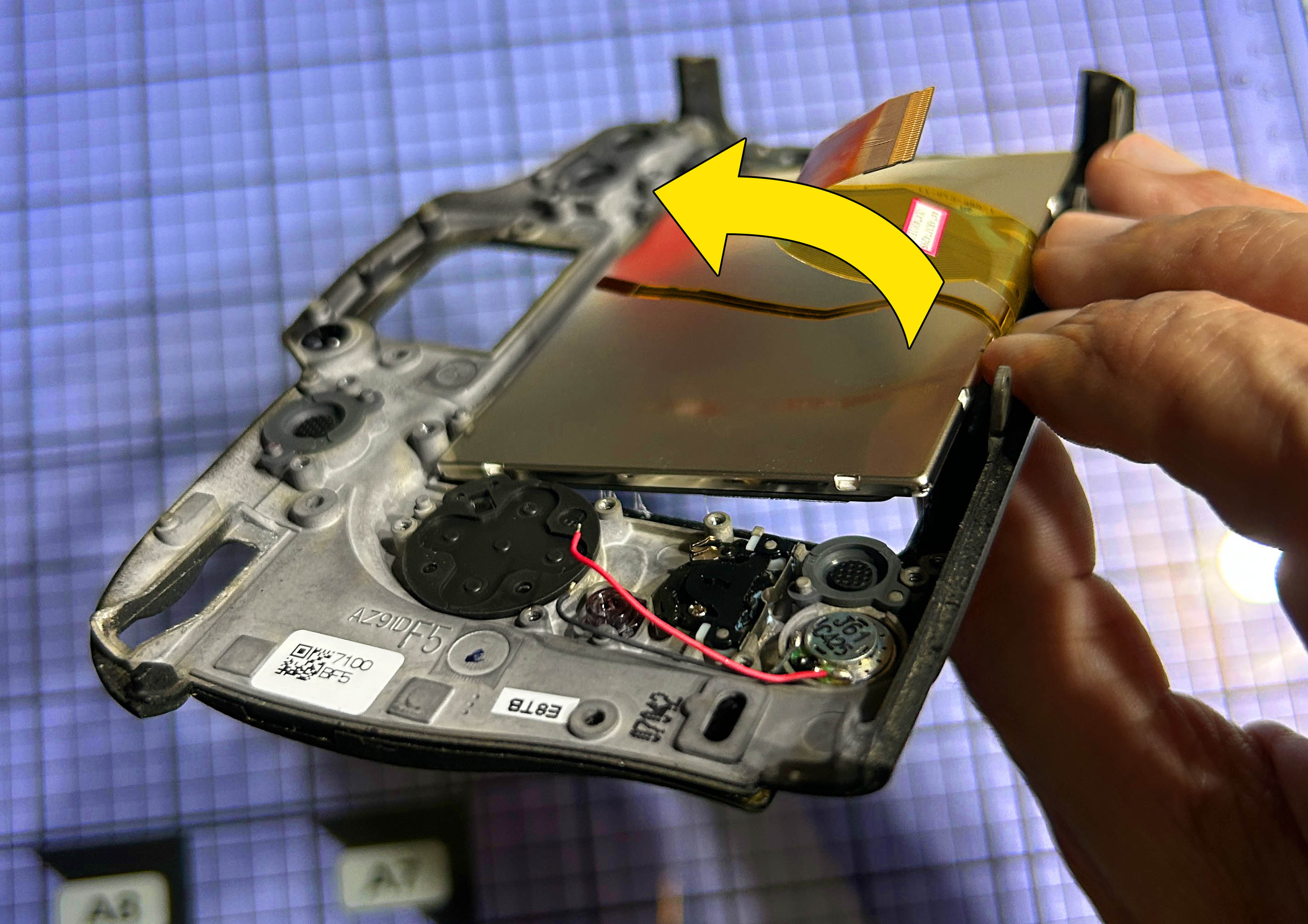

Finalmente hago presión sobre la pantalla desde abajo para despegarla del panel. Poco a poco va saliendo y puedo por fin sacarla.

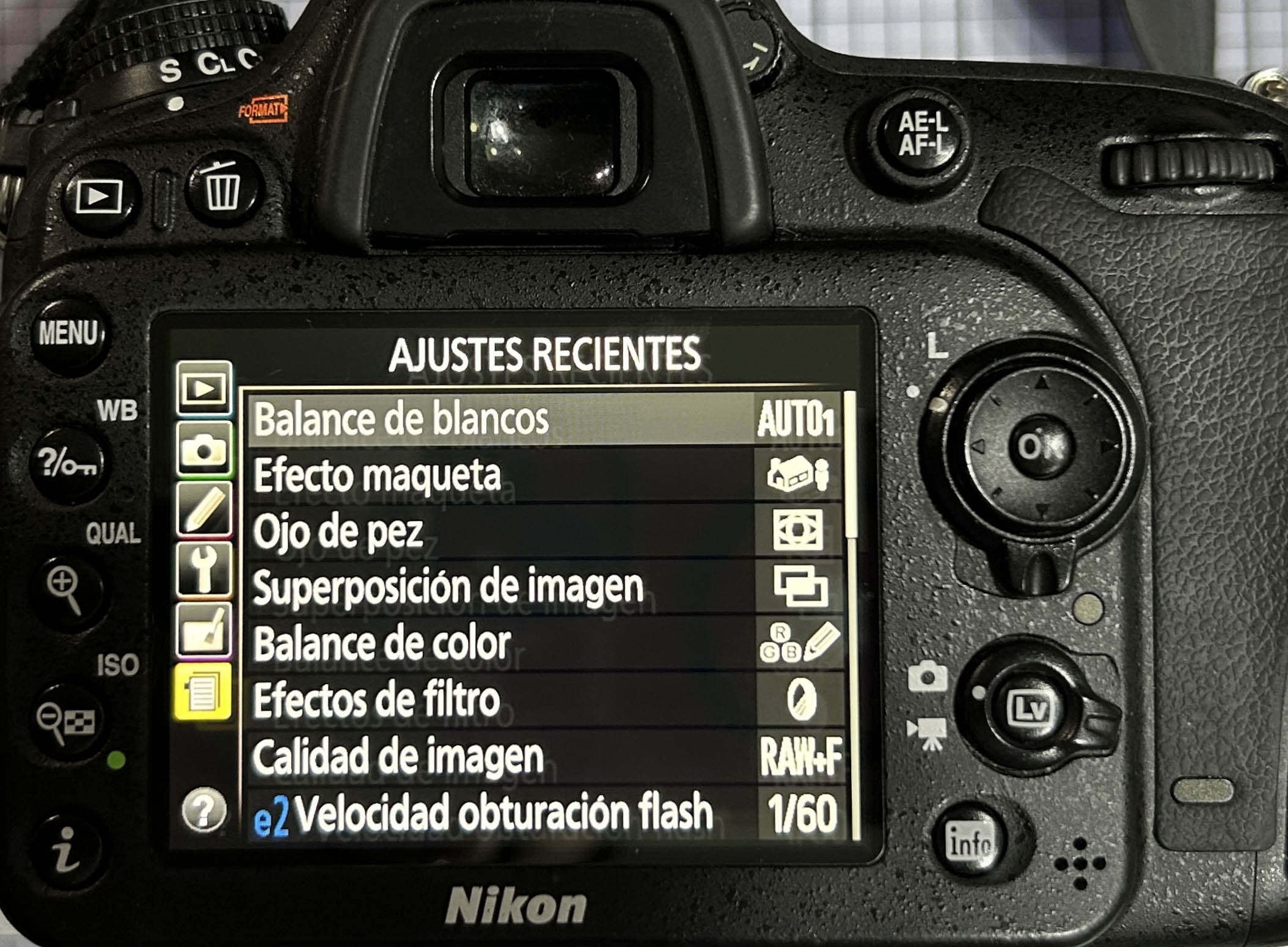

Instalo un recambio nuevo y monto la cámara siguiendo el proceso inverso al desmontaje. La pruebo con resultado satisfactorio, quedando la cámara reparada.

Se recomienda aplicar un protector de pantalla de vidrio templado para evitar rayaduras de la nueva pantalla.
