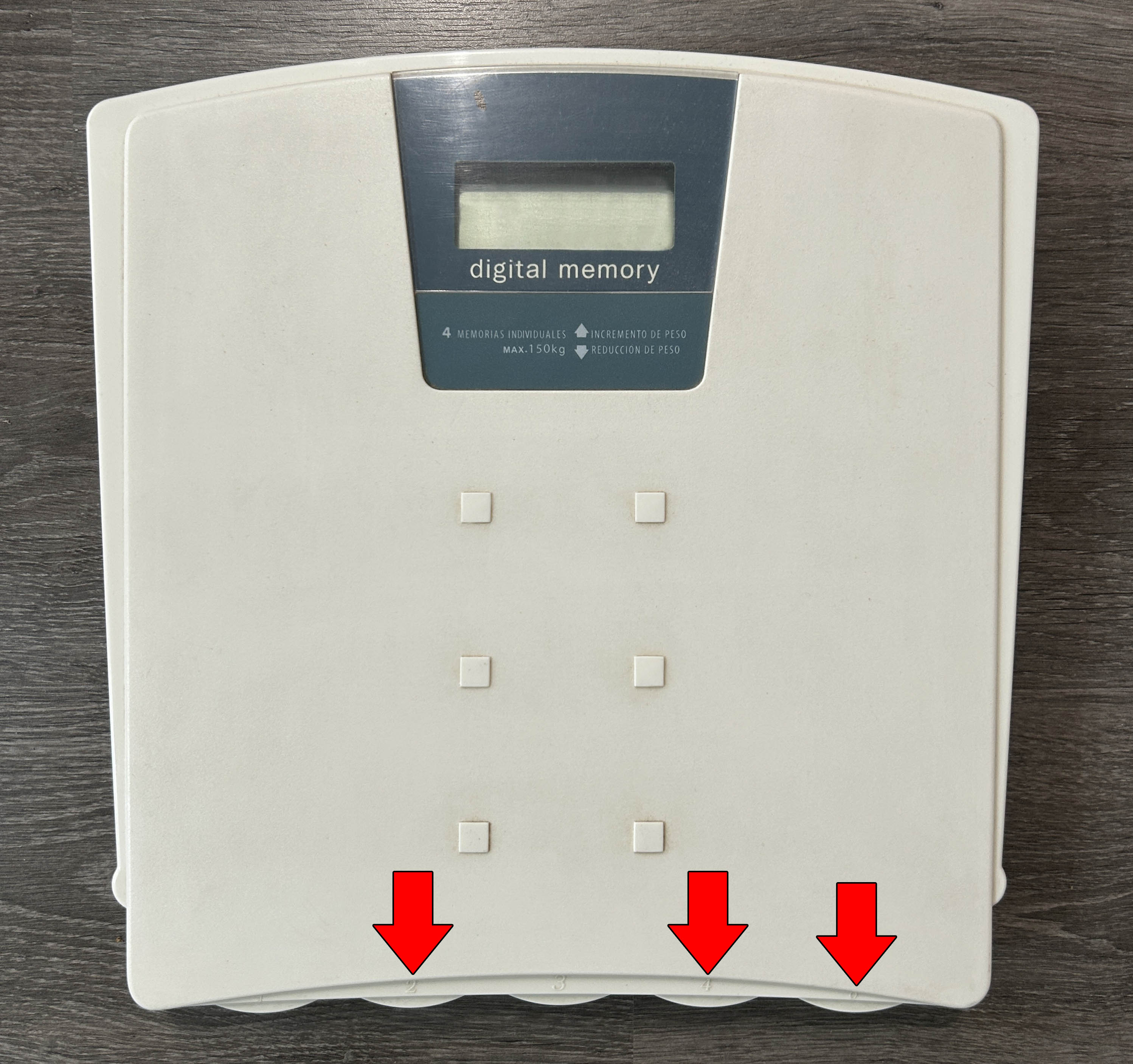

Balanza digital con 5 memorias accesibles desde sus respectivos botones, de los cuales hay 3 que no funcionan. El problema se ha presentado de forma progresiva.

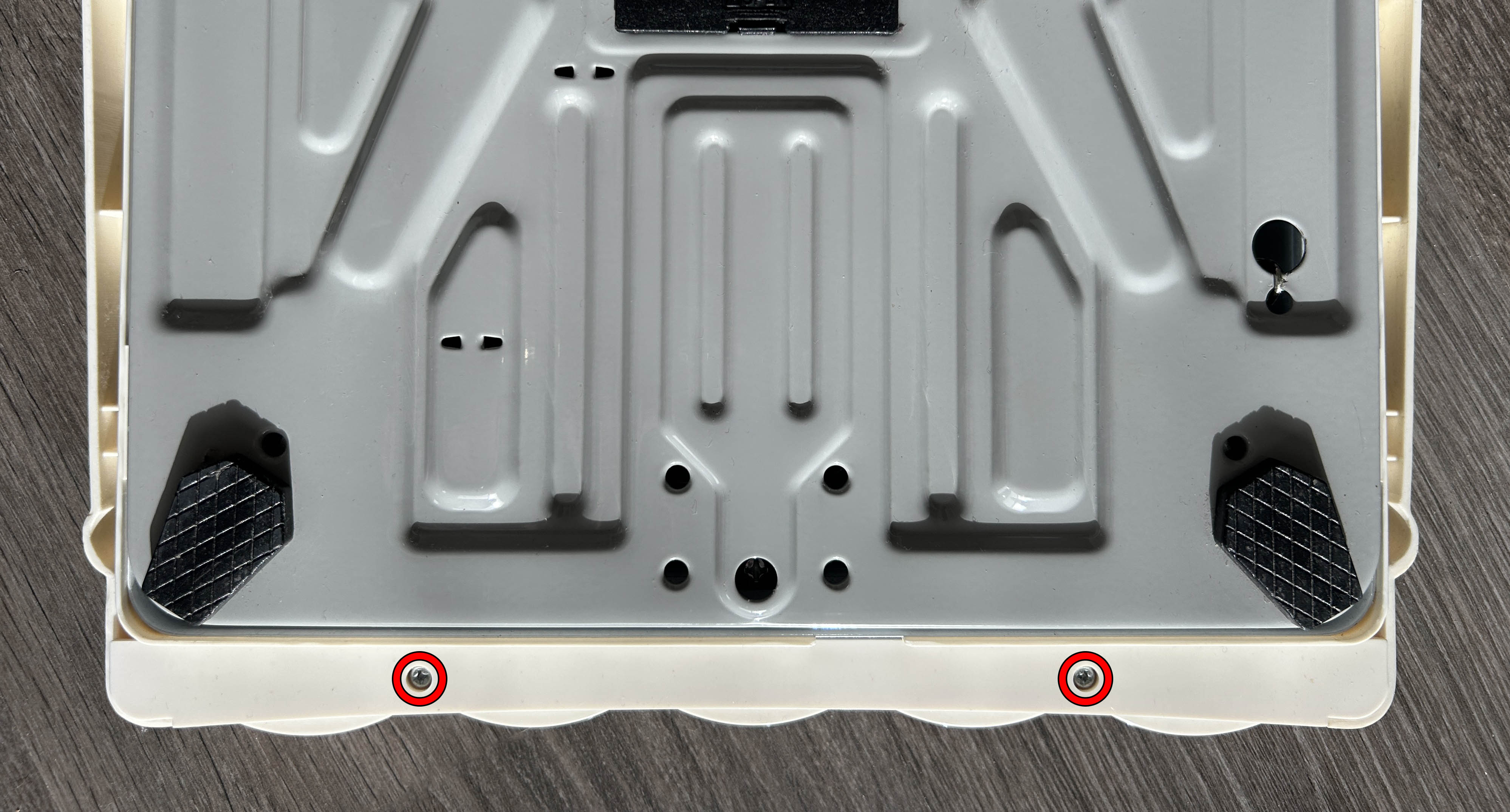

Empiezo por quitar los 2 tornillos inferiores para acceder a la botonera. Al quitarlos se puede retirar la tapa, que sale tirando hacia arriba de la misma.

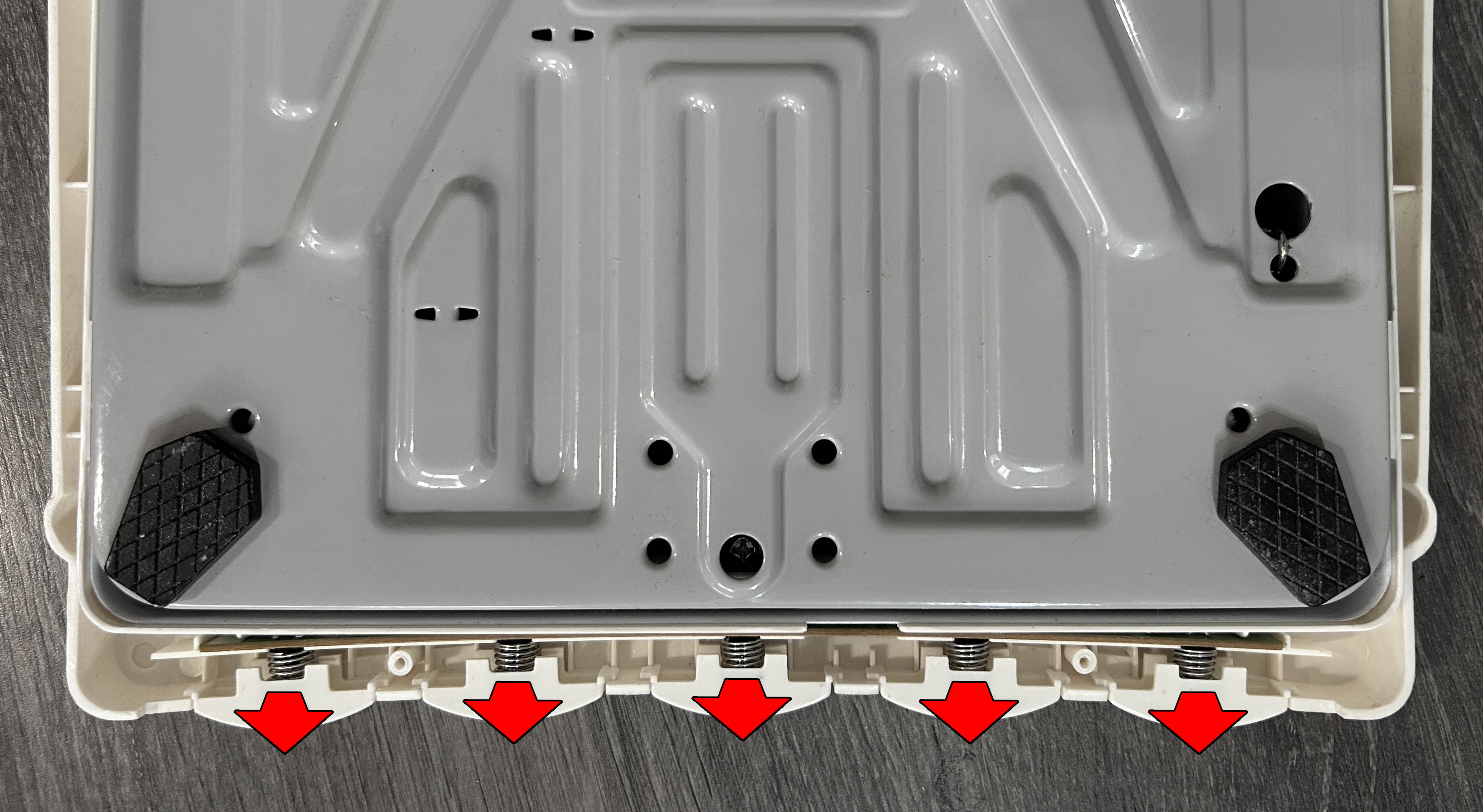

Con la tapa extraída tengo acceso a los botones. Tengo que sacarlos. Salen tirando hacia arriba de ellos. Al montar hay que colocar cada muelle sobre los switches y después introducir cada botón.

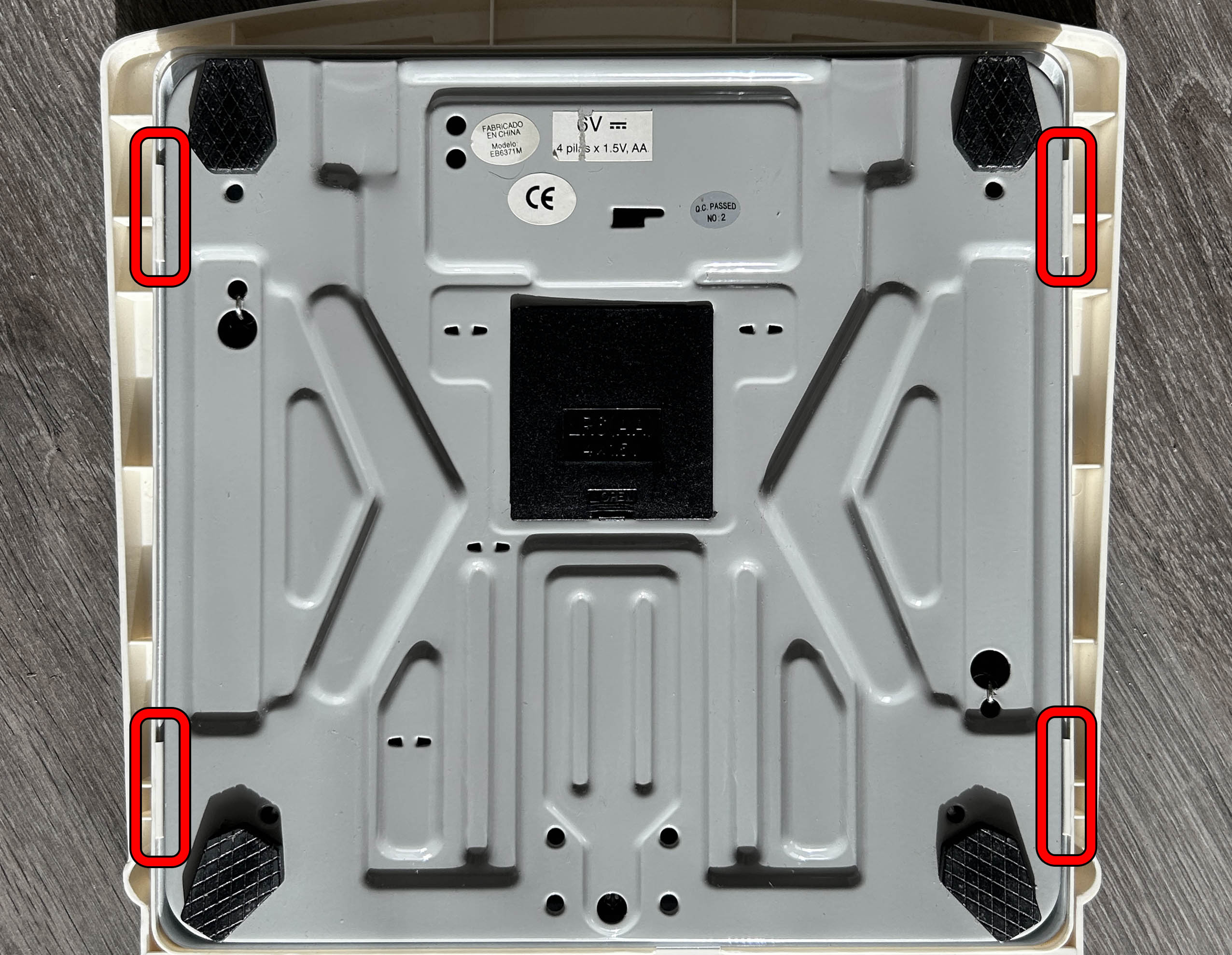

Ahora retiro el panel superior haciendo palanca en los clips marcados en rojo. Solo hay que realizar esta acción sobre las pestañas de uno de los lados. Luego, levantando el panel, se acabará desenganchando de las otras dos.

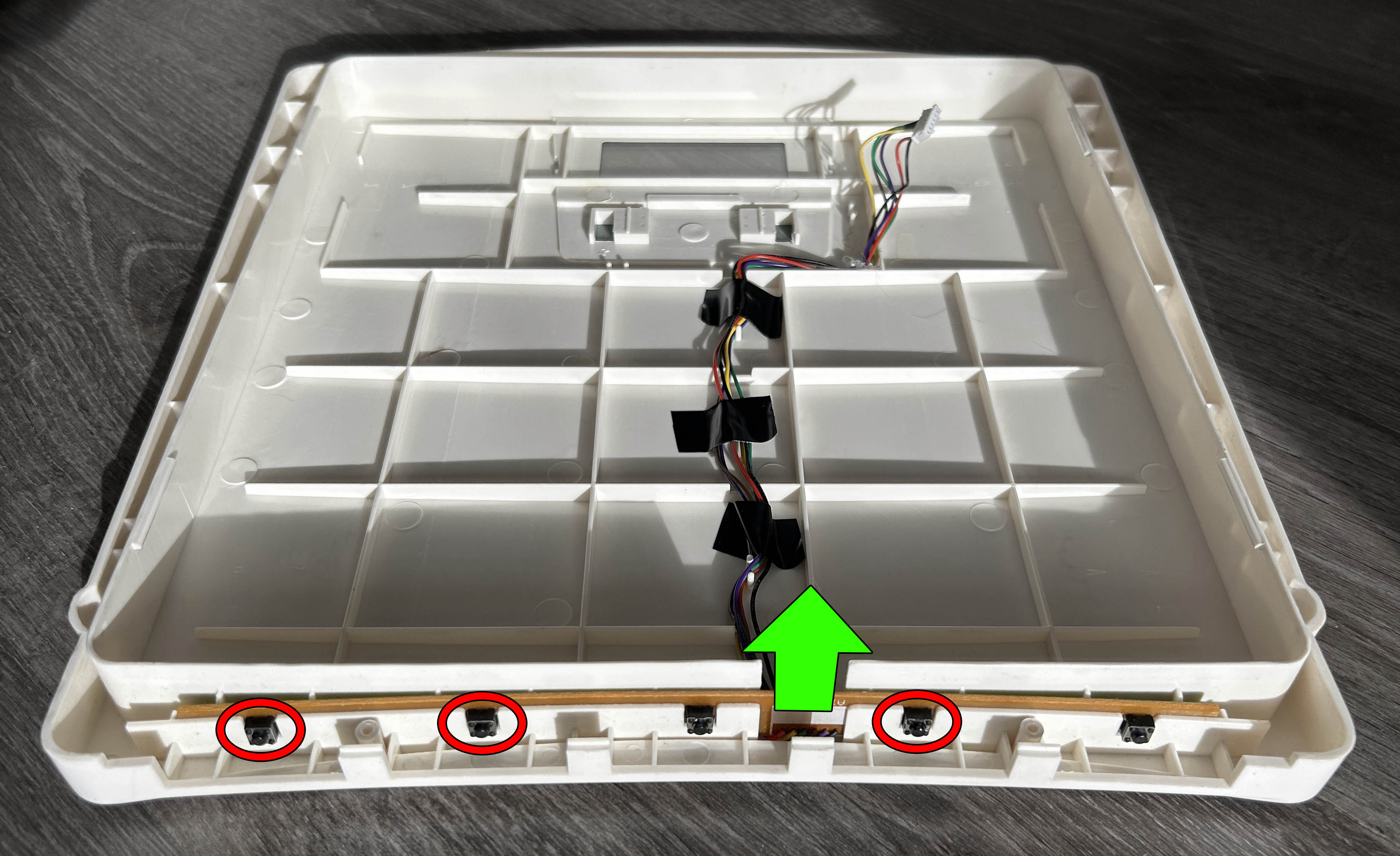

Teniendo acceso a la placa de los switches la saco haciendo palanca hacia arriba. La siguiente foto muestra, en rojo, los tres botones que no hacen contacto. Puedo comprobar con el tester cada switch, dando como resultado que dos de ellos necesitan ser substituidos.

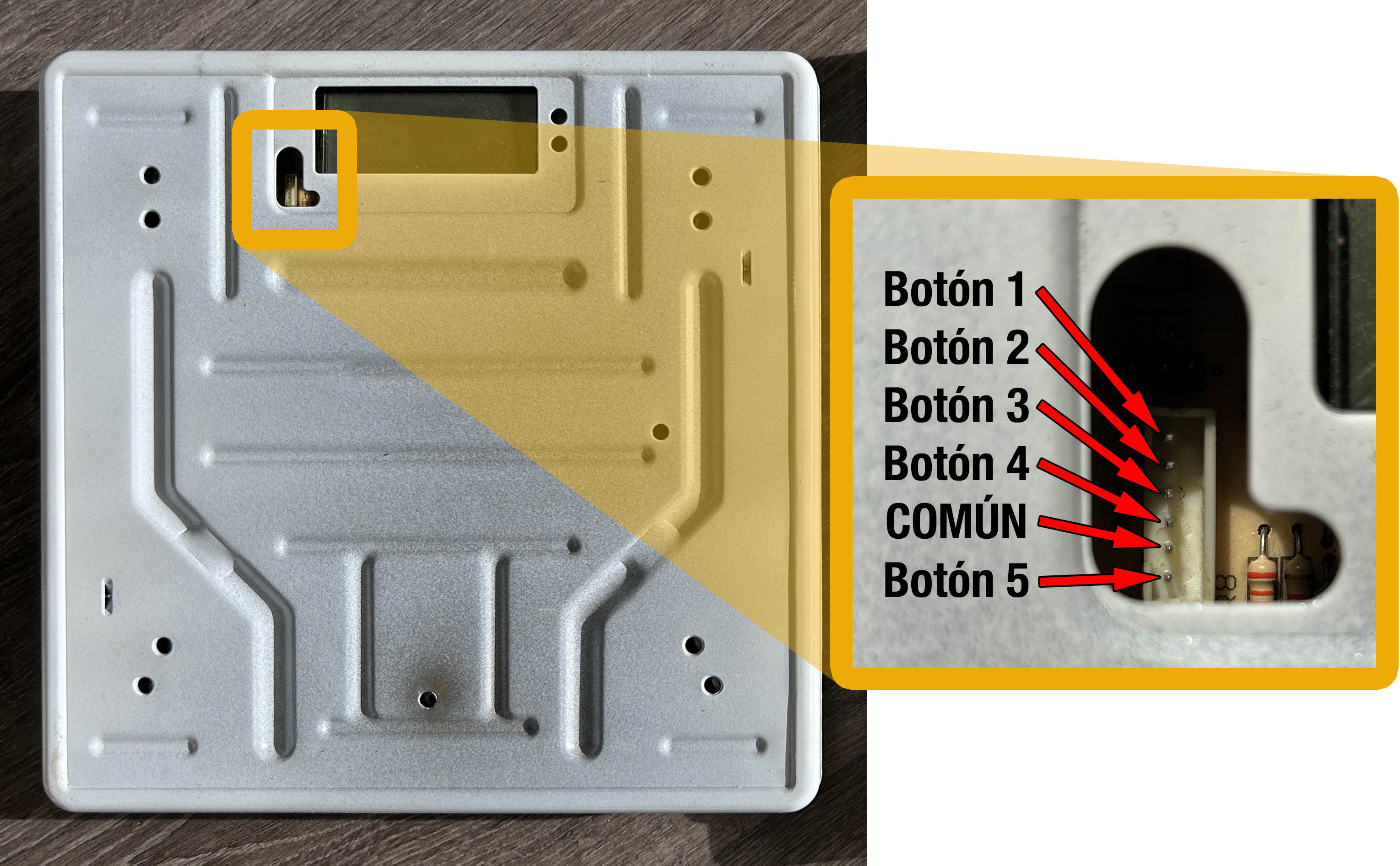

Como hay un tercer botón que aun estando correctamente no realiza el contacto, voy a comprobar si la placa base está bien. Para ello hago un puente con un cable entre el pin común y cada uno de los números de memoria. Todas funcionan.

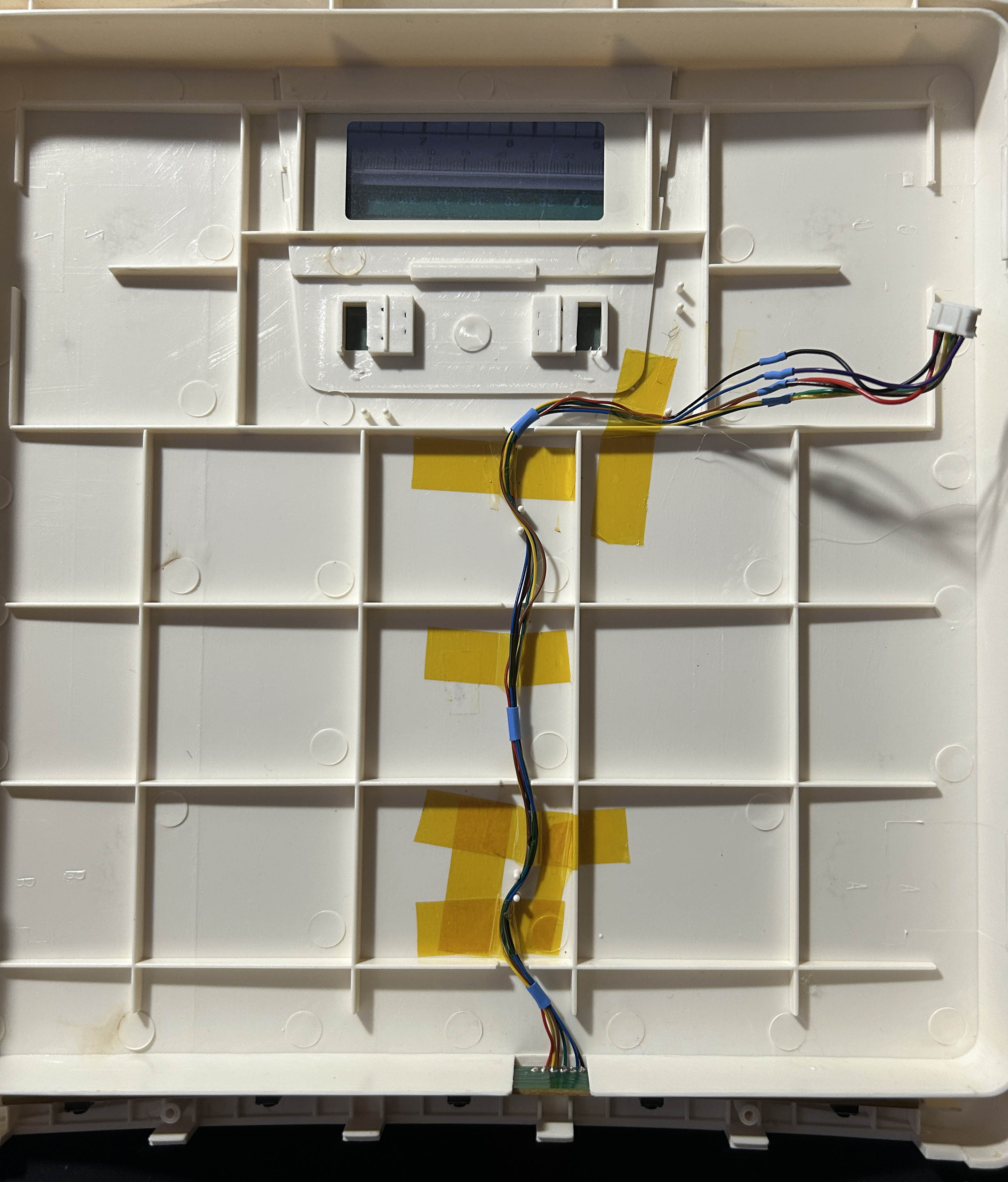

Fijándome en el cableado, veo que uno de los cables está aplastado. Debió salirse del recorrido y con el peso de las personas se acabó deteriorando. Opto por cambiar todo el cableado. Lo fijo con cinta Kapton.

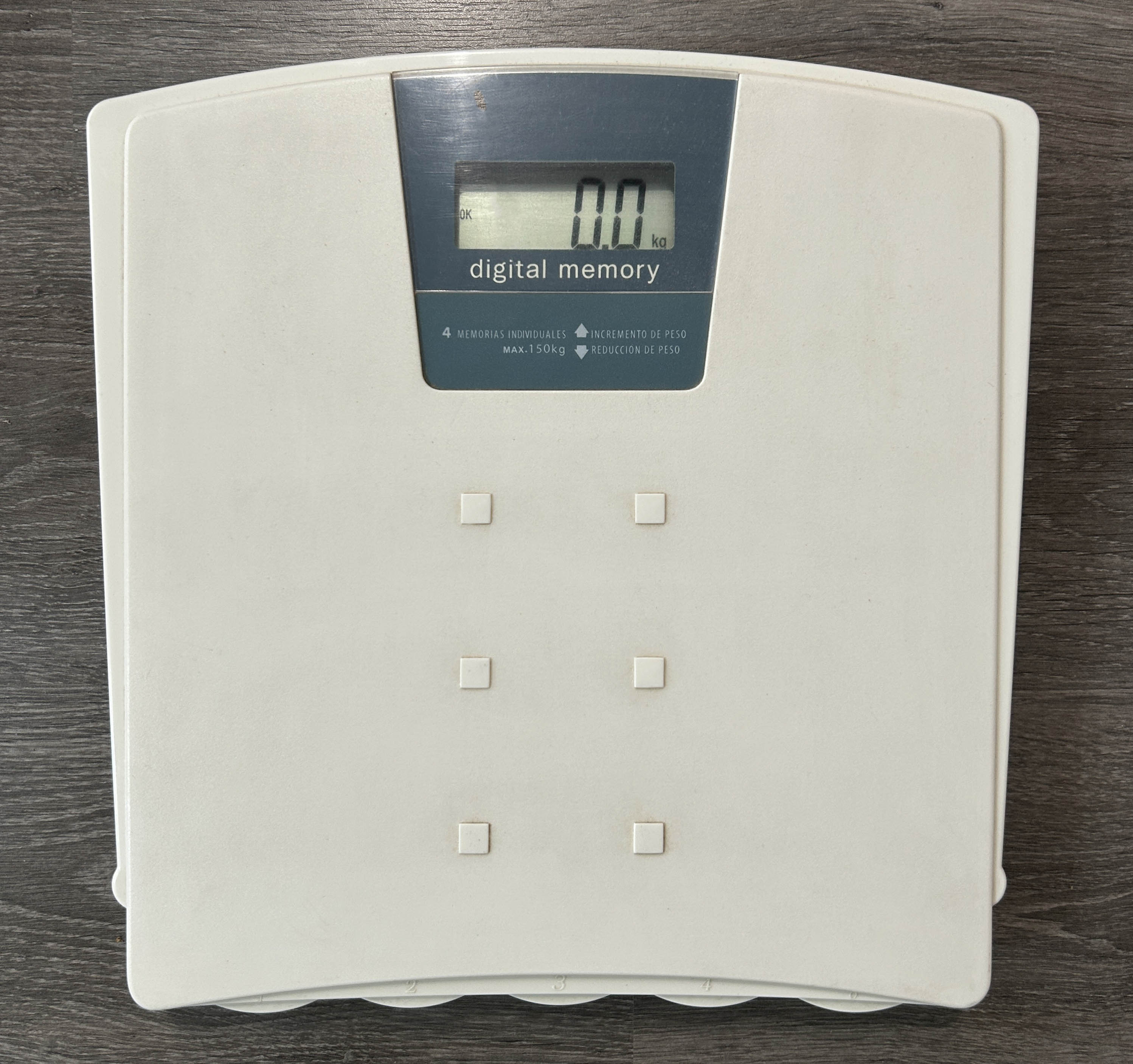

Finalmente monto la balanza y compruebo que todas las memorias funcionan correctamente. Los botones ahora llaman a su memoria correspondiente.
