Nota: esta reparación es similar en el caso de cámaras Sony Mavica MVC-FD85.

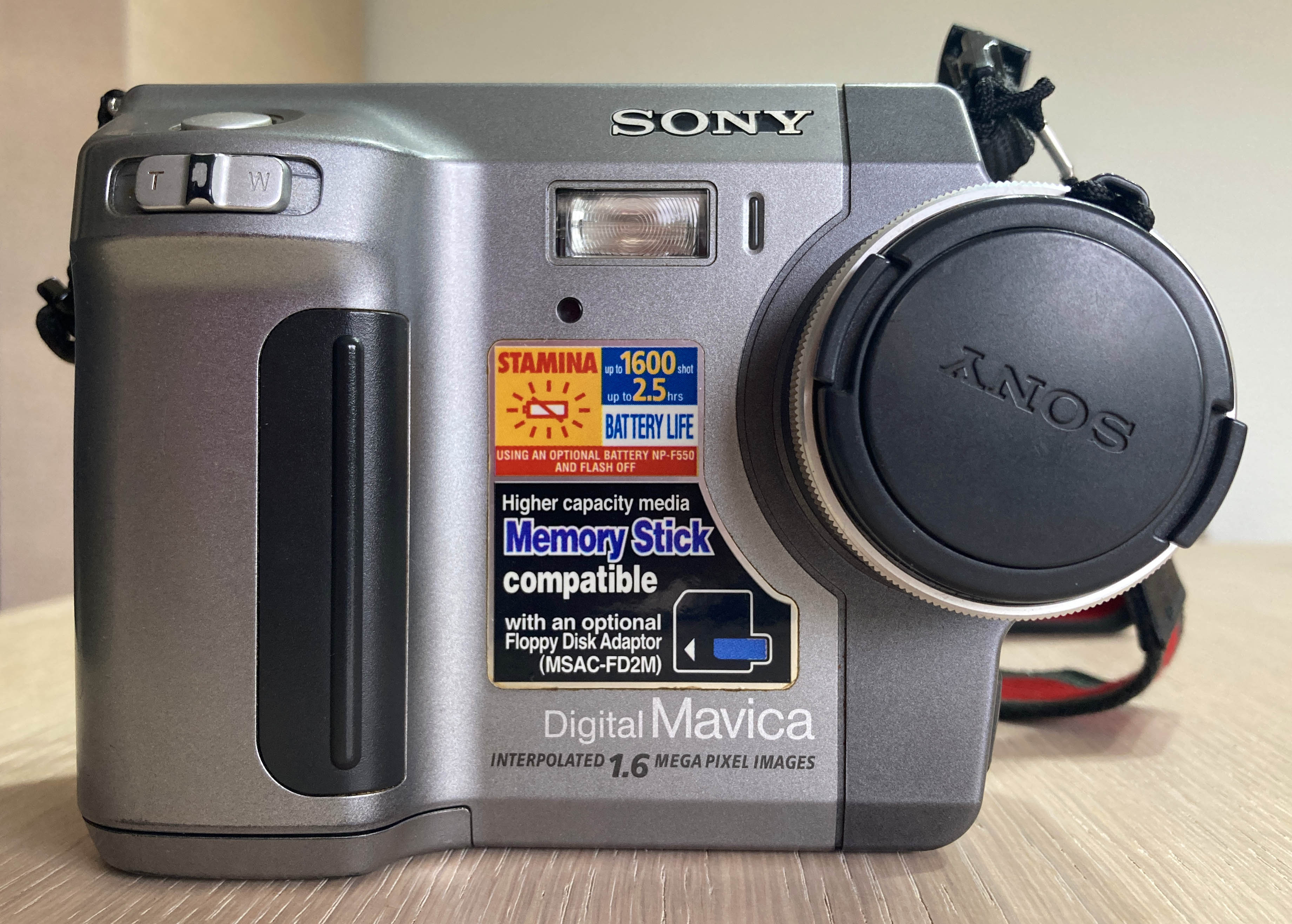

Cámara digital que graba en discos floppy. Cuando se alimenta con fuente externa tiene un comportamiento errático, apagándose ante el más mínimo movimiento.
Primeramente sospecho del cable de alimentación en su parte final, donde está el conector que se enchufa a la cámara. Haciendo pruebas con un voltímetro veo que la tensión es estable, no habiendo ningún corte al mover el cable, ni en la unión con el conector ni en todo su largo. Es entonces cuando sospecho del conector DC-IN de la cámara.
En este punto, decir que muchas veces se trata de suciedad y humedad acumuladas en los contactos del conector. Con un alfiler o algún instrumento fino que rasque un poco se pueden eliminar esos restos, quedando el conector operativo. No obstante, procedo a la descripción del proceso de substitución del conector para los casos en que se tenga que cambiar.

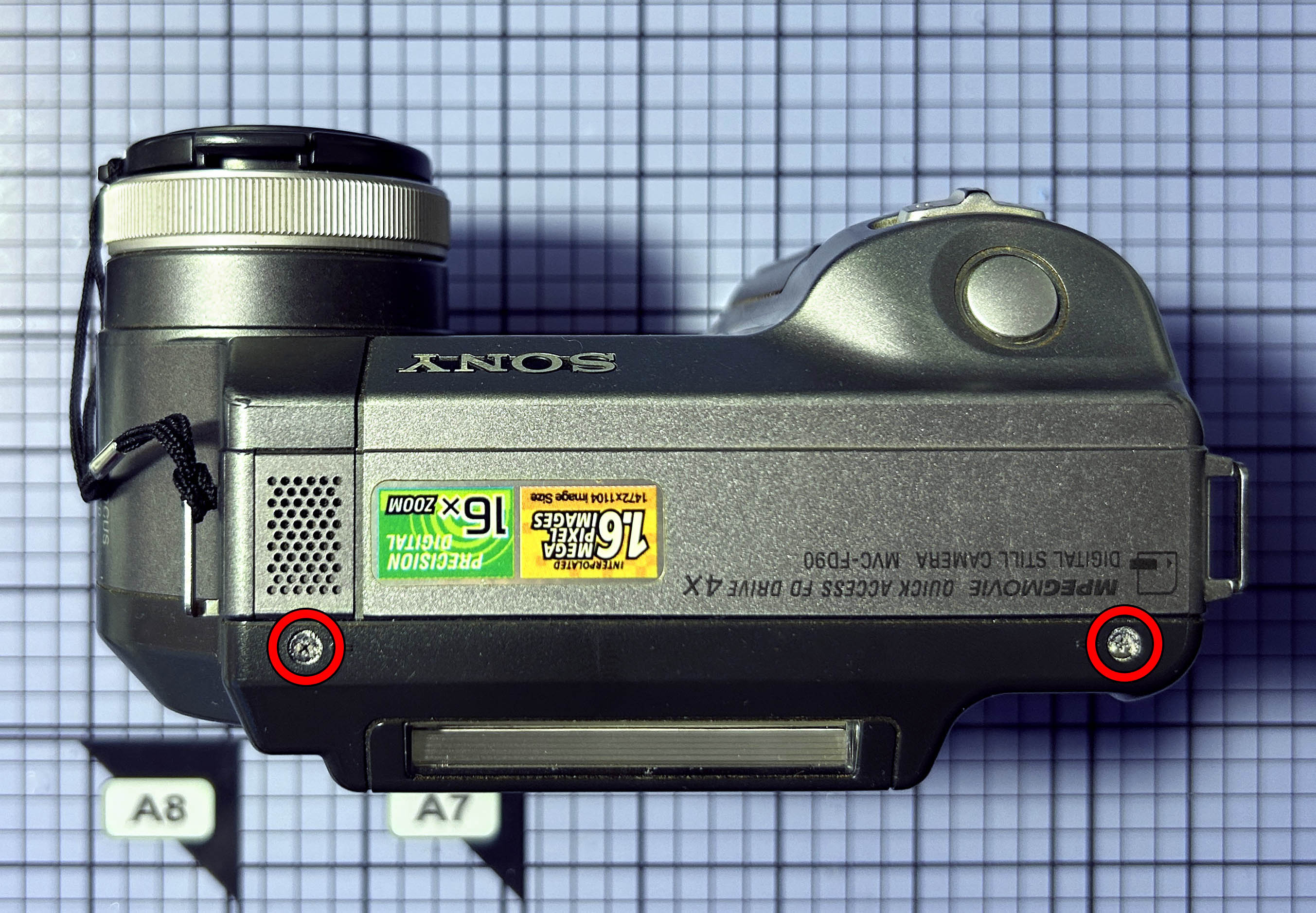

Comienzo abriendo la cámara. Para ello hay que desmontar el panel trasero, donde va la pantalla y la botonera. El primer paso es extraer los 2 tornillos marcados en la siguiente imagen.

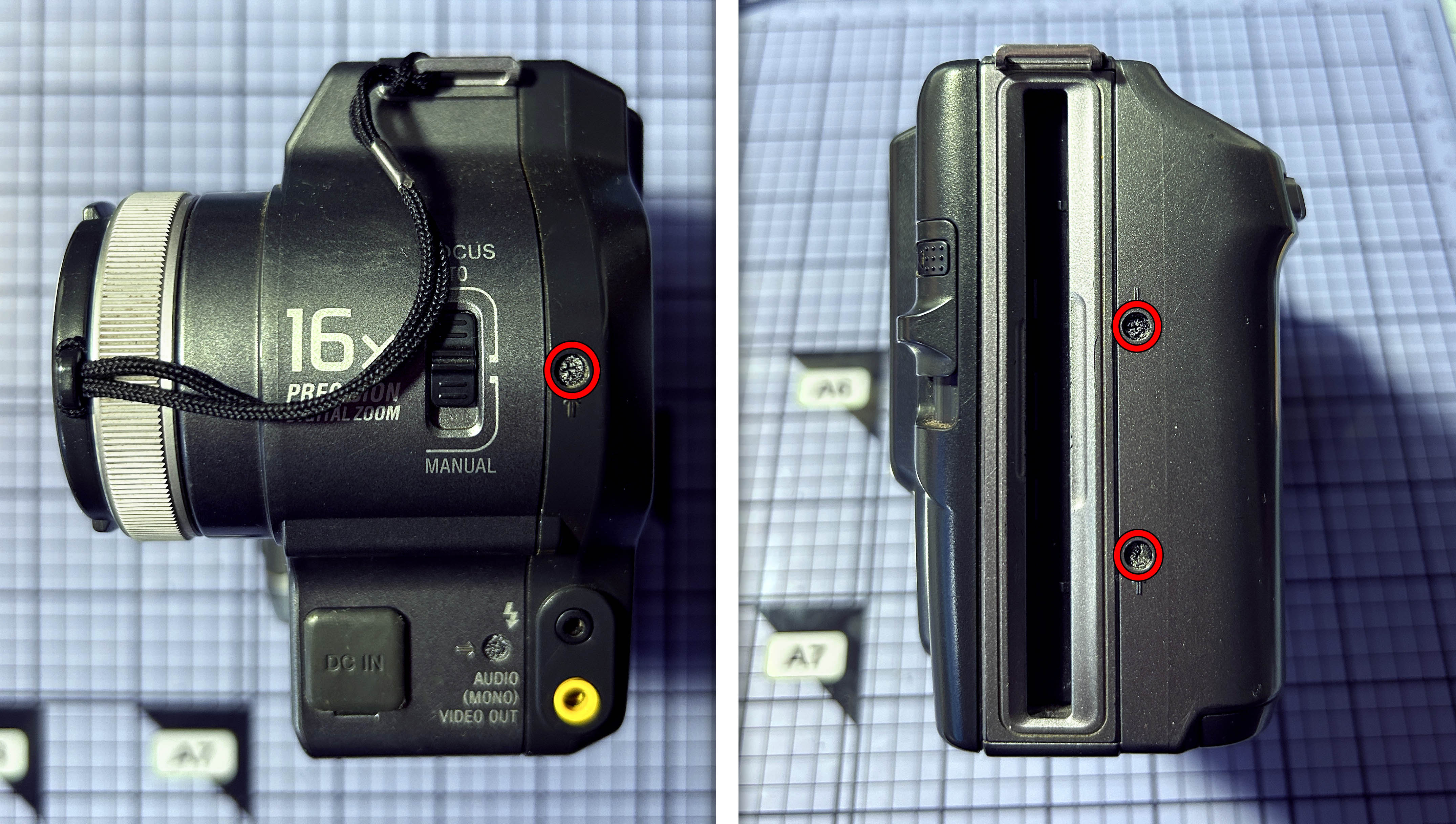

En los laterales de la cámara hay 3 tornillos que tengo que retirar, 1 en el lado de la óptica y 2 en el lado del floppy.

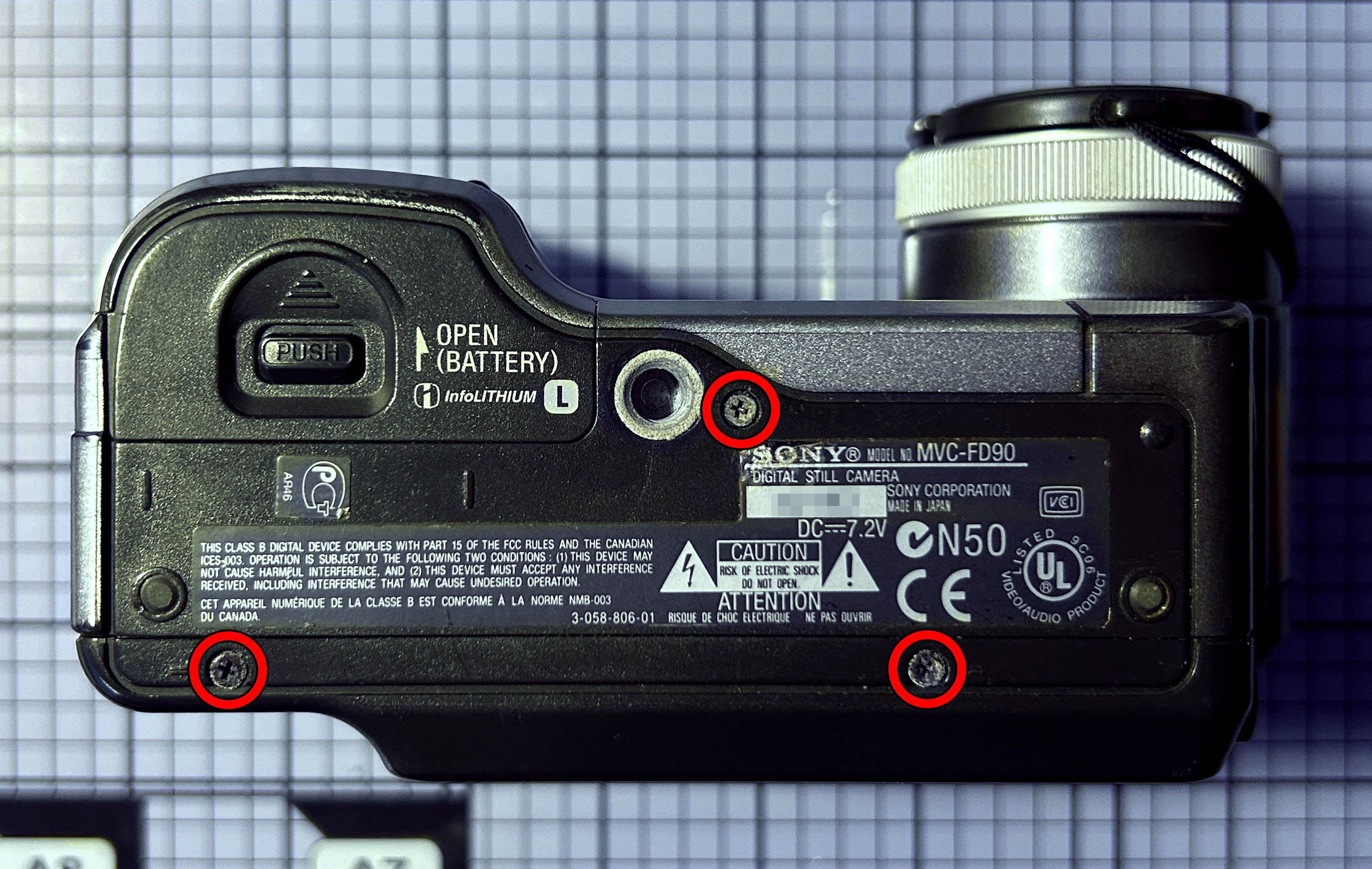

Finalmente retiro los 3 tornillos marcados en la fotografía inferior. El que se ve junto a la rosca del trípode es el que me permitirá sacar después el bloque de la disquetera floppy.

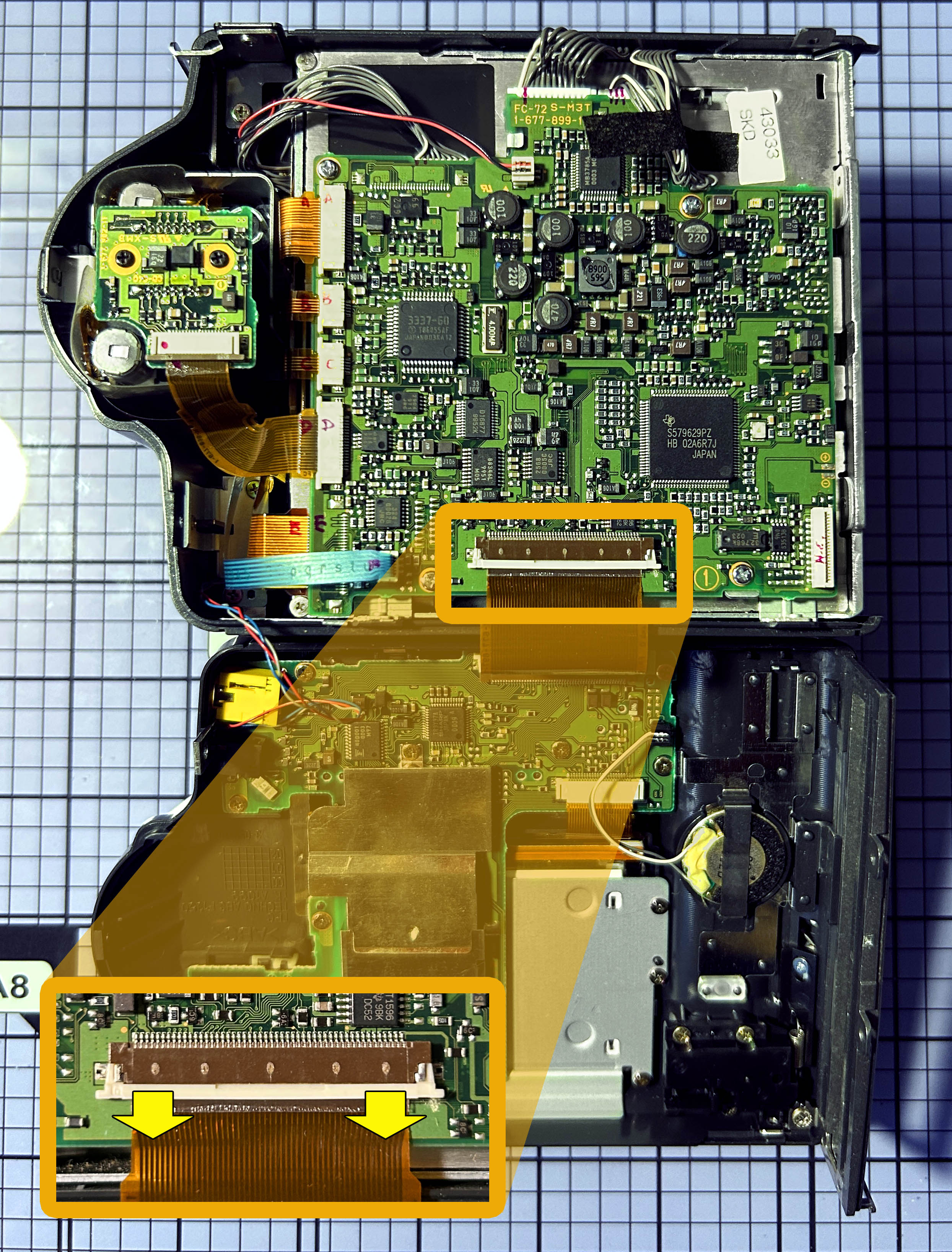

Retiro el panel trasero con precaución para no dañar el flex de interconexión. Para desconectarlo tengo que abrir la pestaña de seguridad blanca como indican las flechas.
Presto especial atención a tres finos cables que van soldados y que mantendrán el panel trasero ligado al resto de la cámara. Por tanto, nada de tirones ni movimientos bruscos.

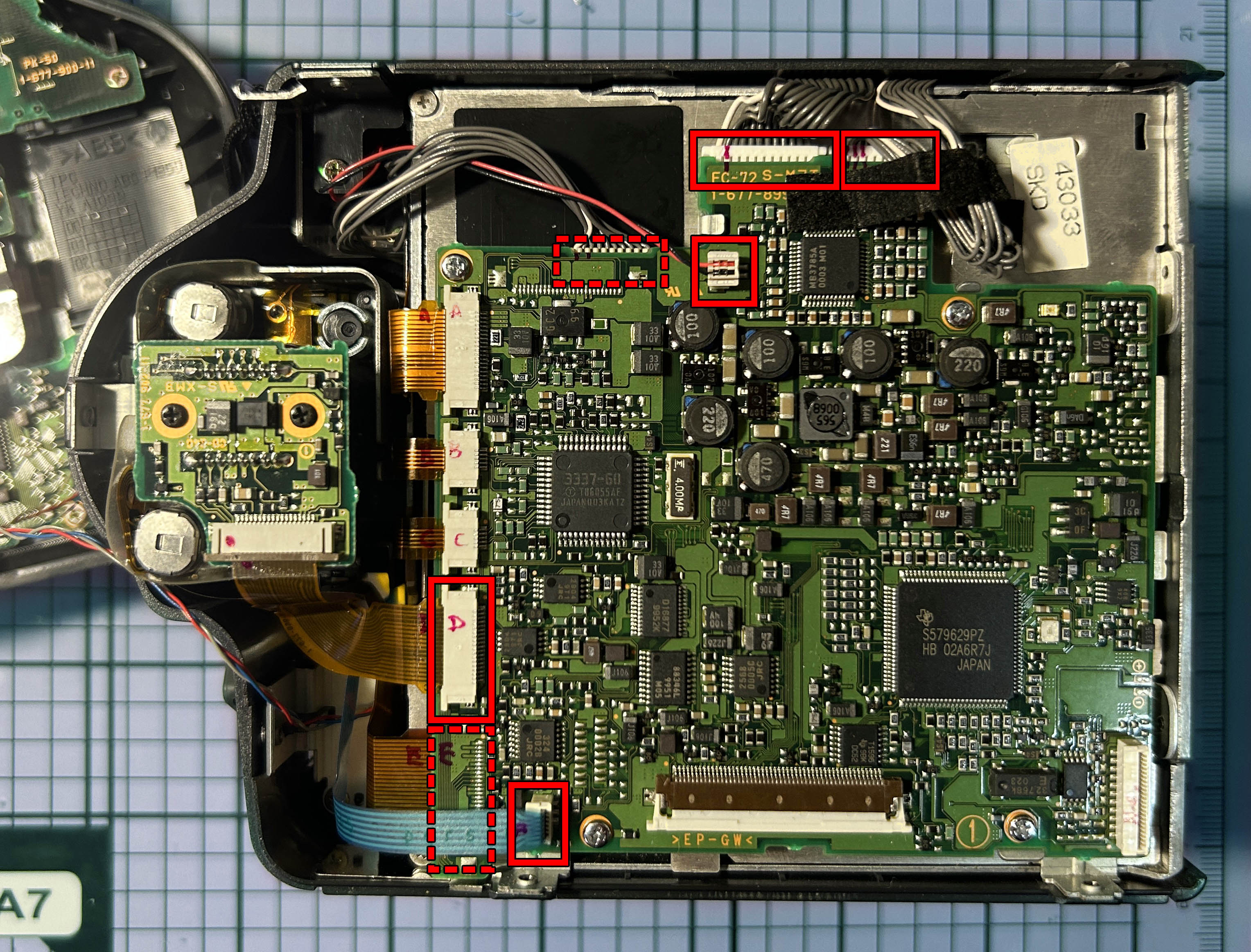

La placa principal está anclada al bloque de la disquetera floppy. Desconecto los cables indicados en rojo en la imagen siguiente para poder sacarlo. A la hora de montarlo es importantísimo introducir el bloque comprobando bien que no se aprisiona ninguno de los cables.

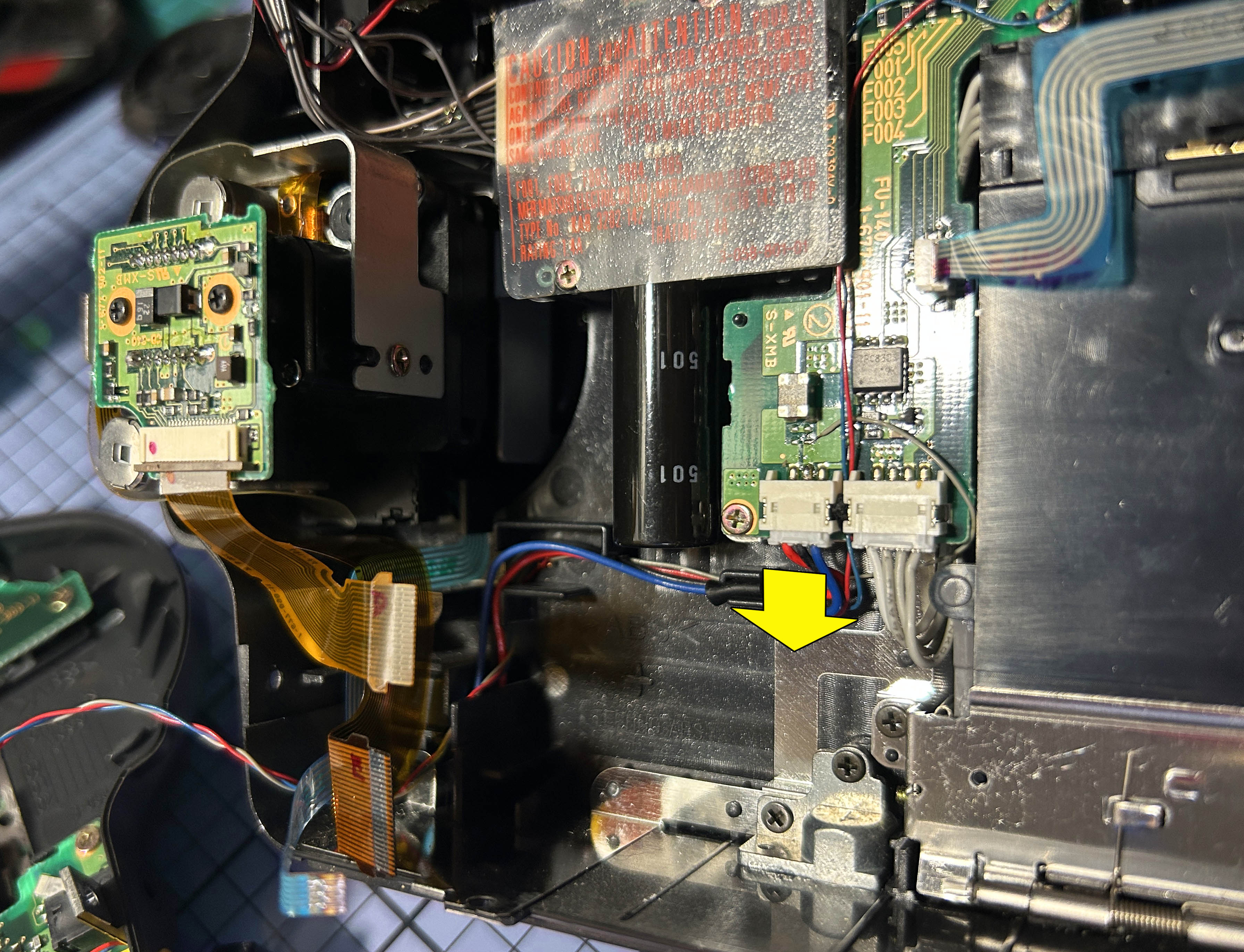

Al retirar el bloque de la disquetera floppy tengo acceso al conector DC-IN, que está enchufado a la placa de alimentación FU-140. Simplemente lo desconecto y lo retiro. Sale fácilmente hacia arriba.

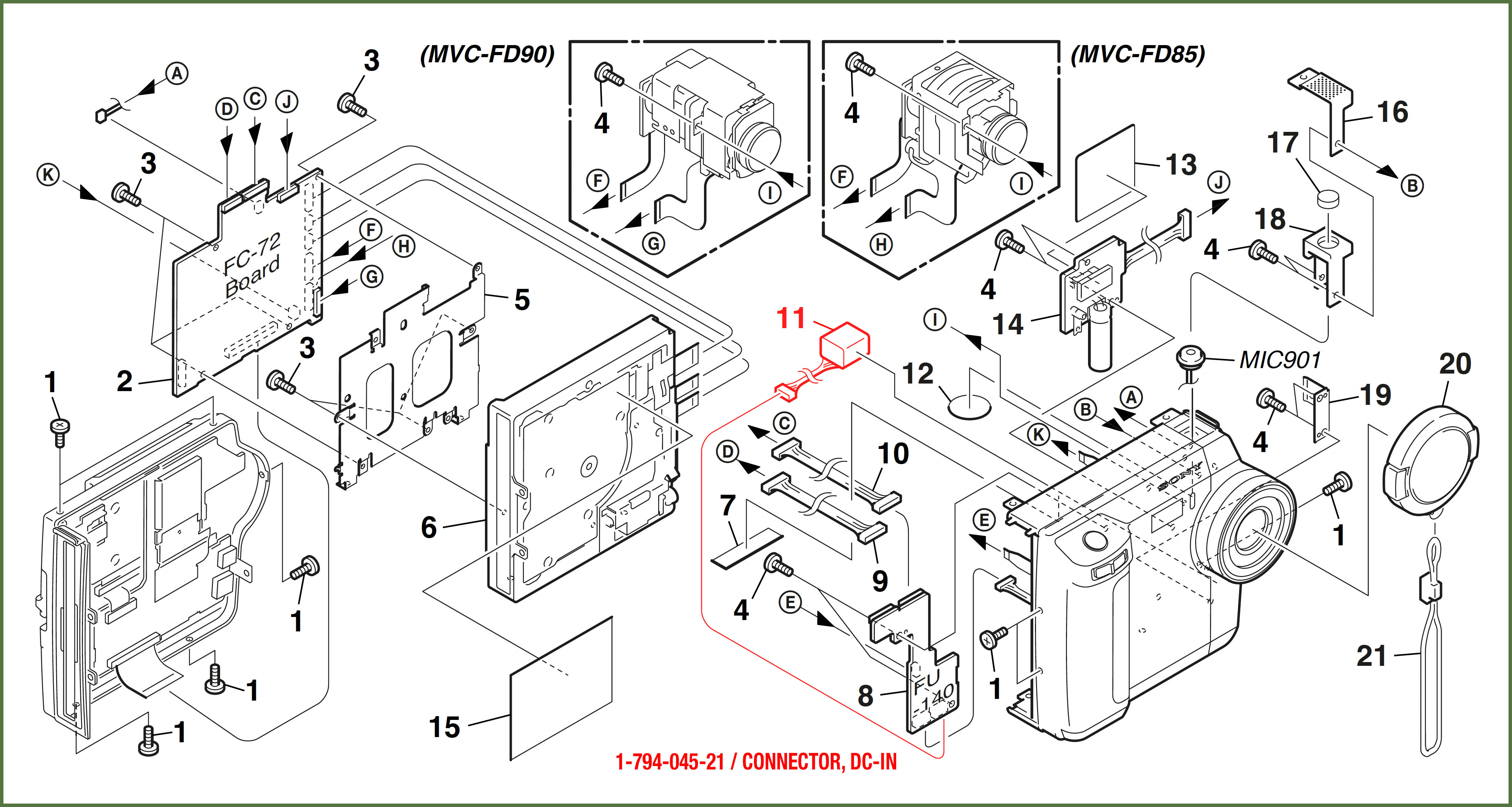

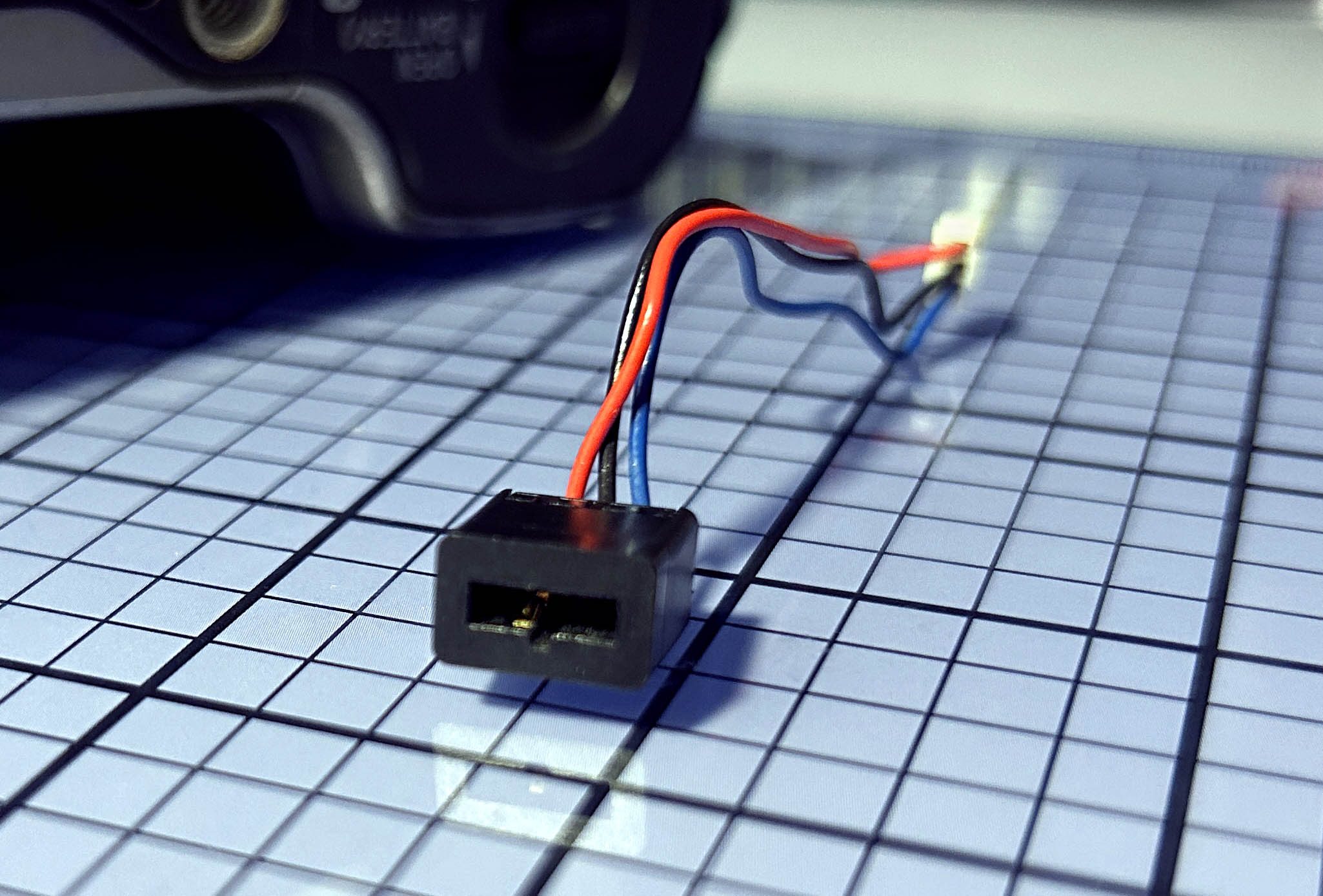

Finalmente pido el recambio original, cuya referencia Sony es 1-794-045-21, y con nombre de pieza Connector, DC-IN. No confundir con el conector análogo de cámaras DVCam como la Sony DSR-PD150 / PD170, ya que la posición de los cables es distinta y será imposible montarlo en esta cámara.
Pruebo la cámara, no obteniendo ninguna anomalía como la descrita. Monto la unidad siguiendo inversamente los pasos del desmontaje y vuelvo a probar con resultado positivo.
