El receptor multibanda Sony ICF-SW1 permite la escucha de señales analógicas hasta los 30MHz, con modos de AM y FM.

Este modelo tiene un fallo típico que consiste en que genera ruido eléctrico cuando se escucha desde el altavoz interno, pero en cambio desde los auriculares tiene un sonido perfecto.

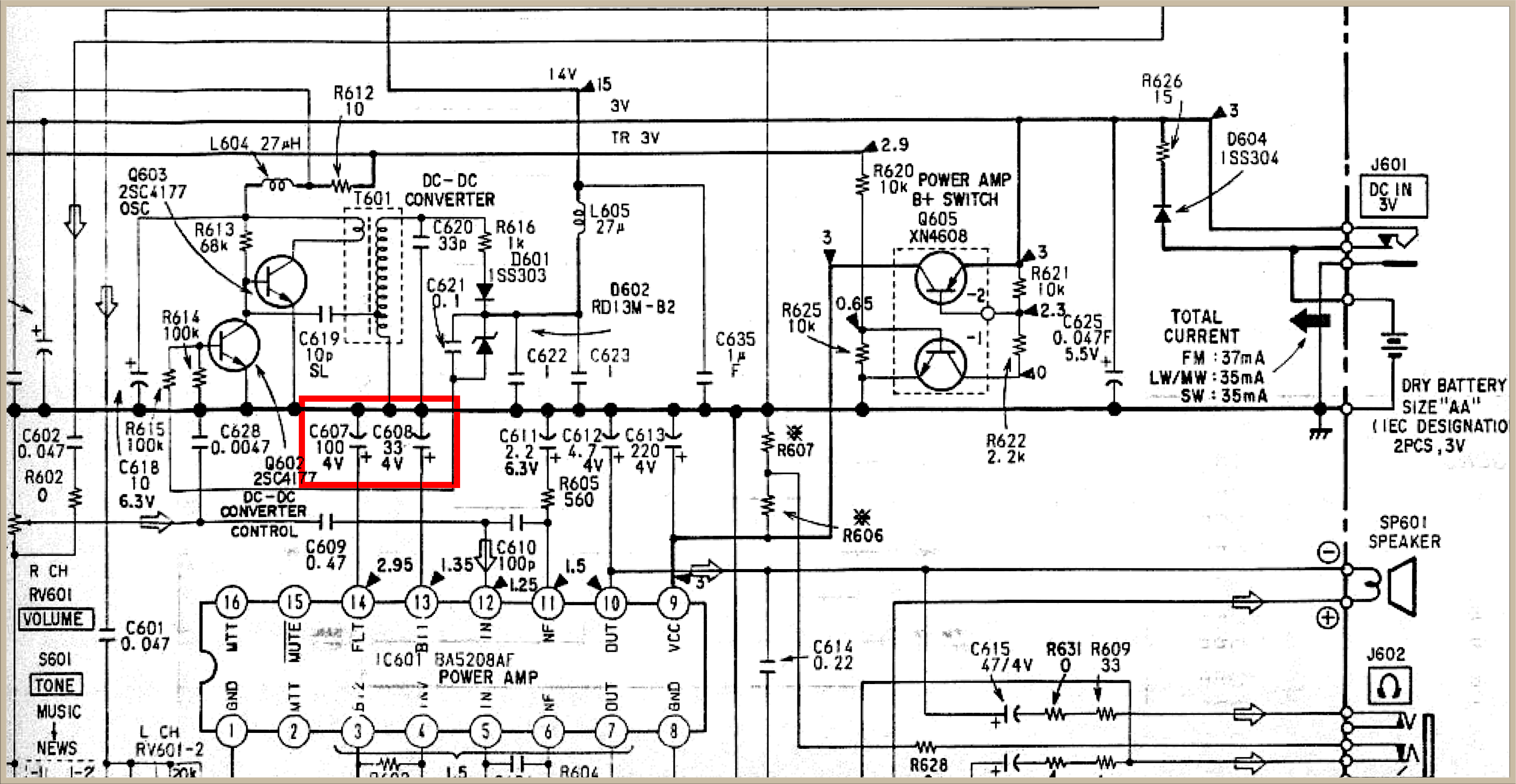

Para reparar esta avería tengo que abrir el receptor y acceder a unos condensadores que hay en el circuito amplificador de audio, de 100uF y 33uF.

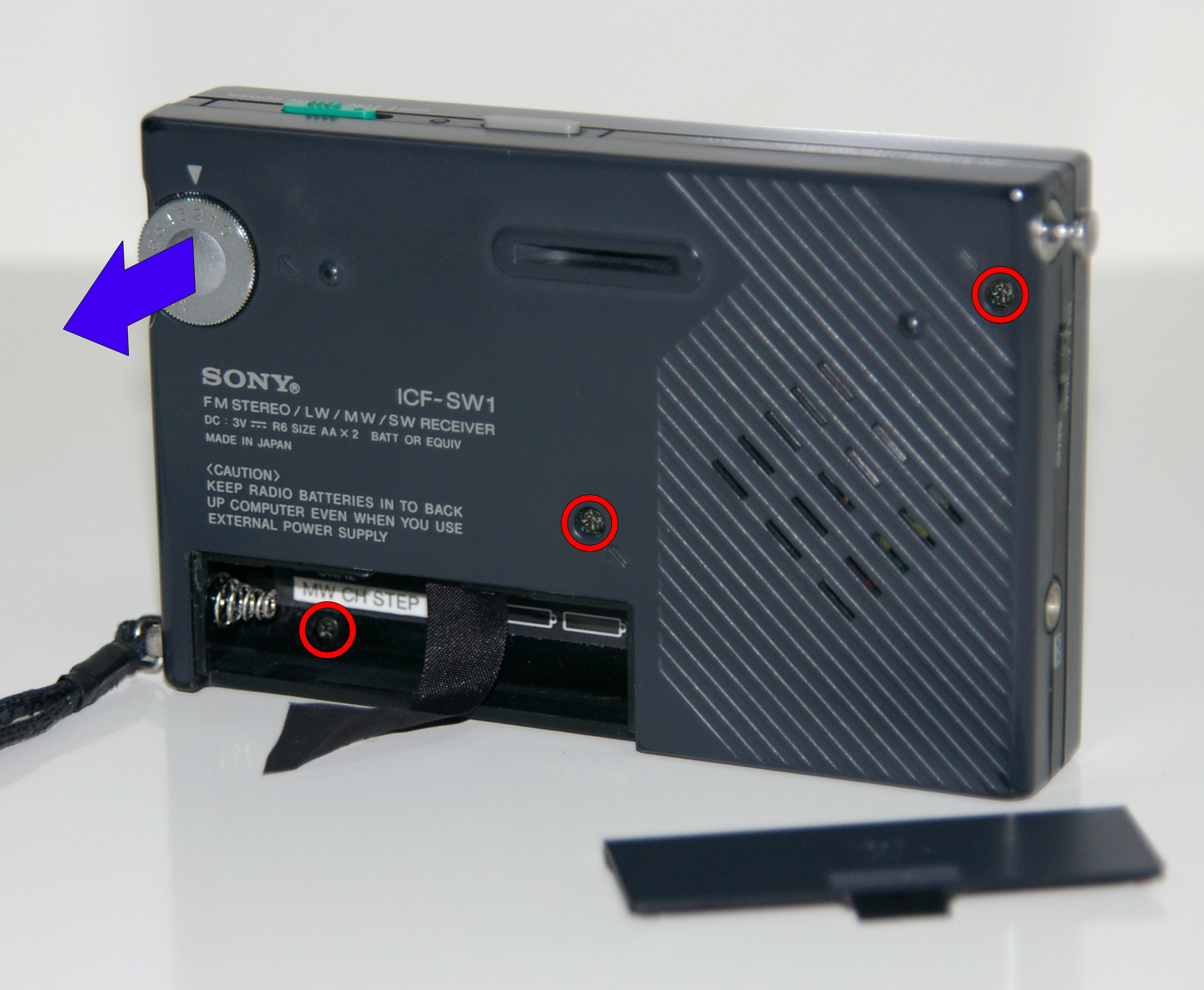

Para abrir el receptor primeramente quito los tornillos señalados en rojo y luego extraigo el mando de volumen, que sale a presión tirando hacia fuera.

Ahora el mando de volumen ha dejado al descubierto un adhesivo que esconde un tornillo que tengo que sacar. Por tanto levantando dicho adhesivo puedo proceder a hacerlo.

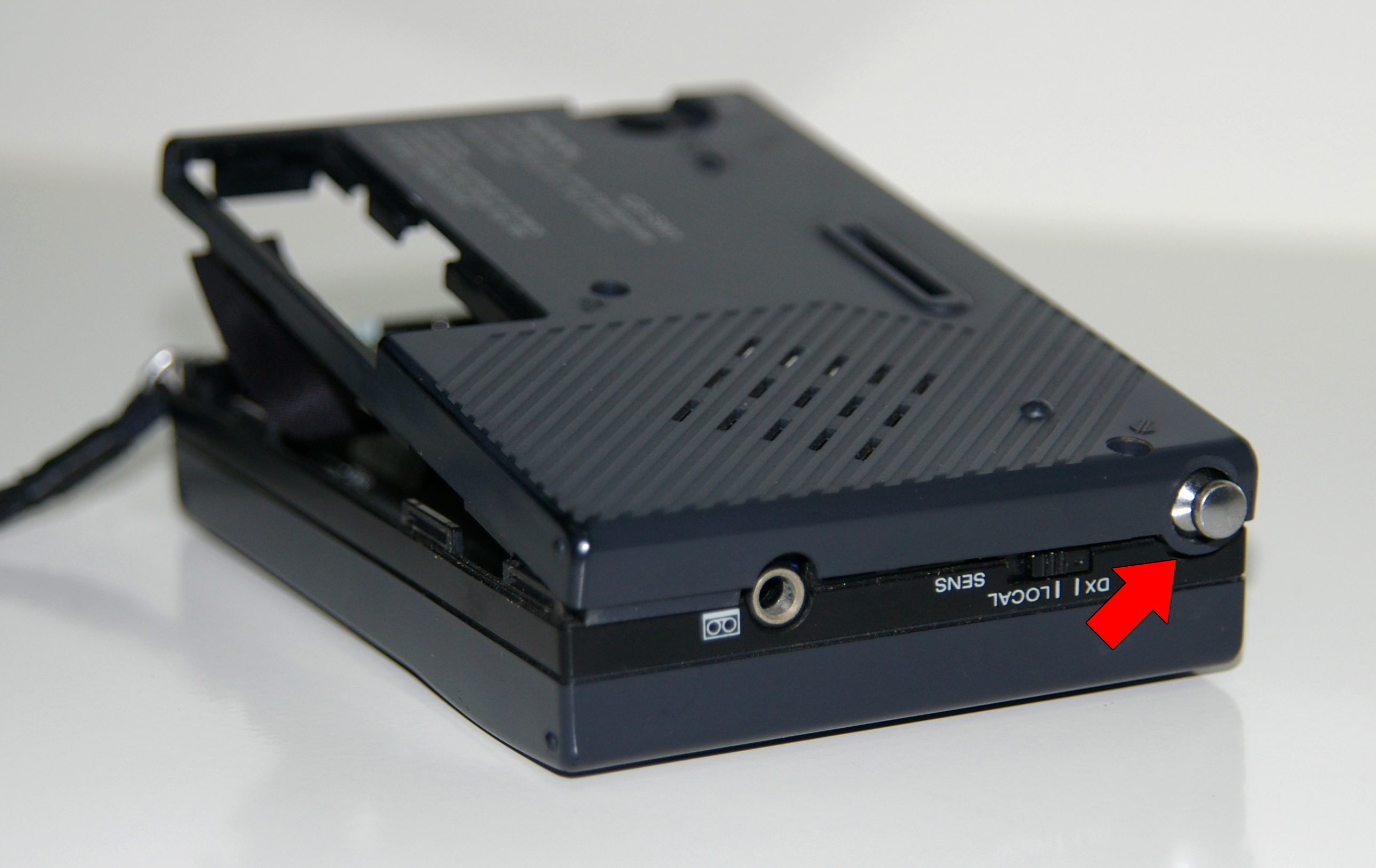

A continuación desmonto la tapa, con la precaución de no dañar el arco que sirve de orificio de salida de la antena.

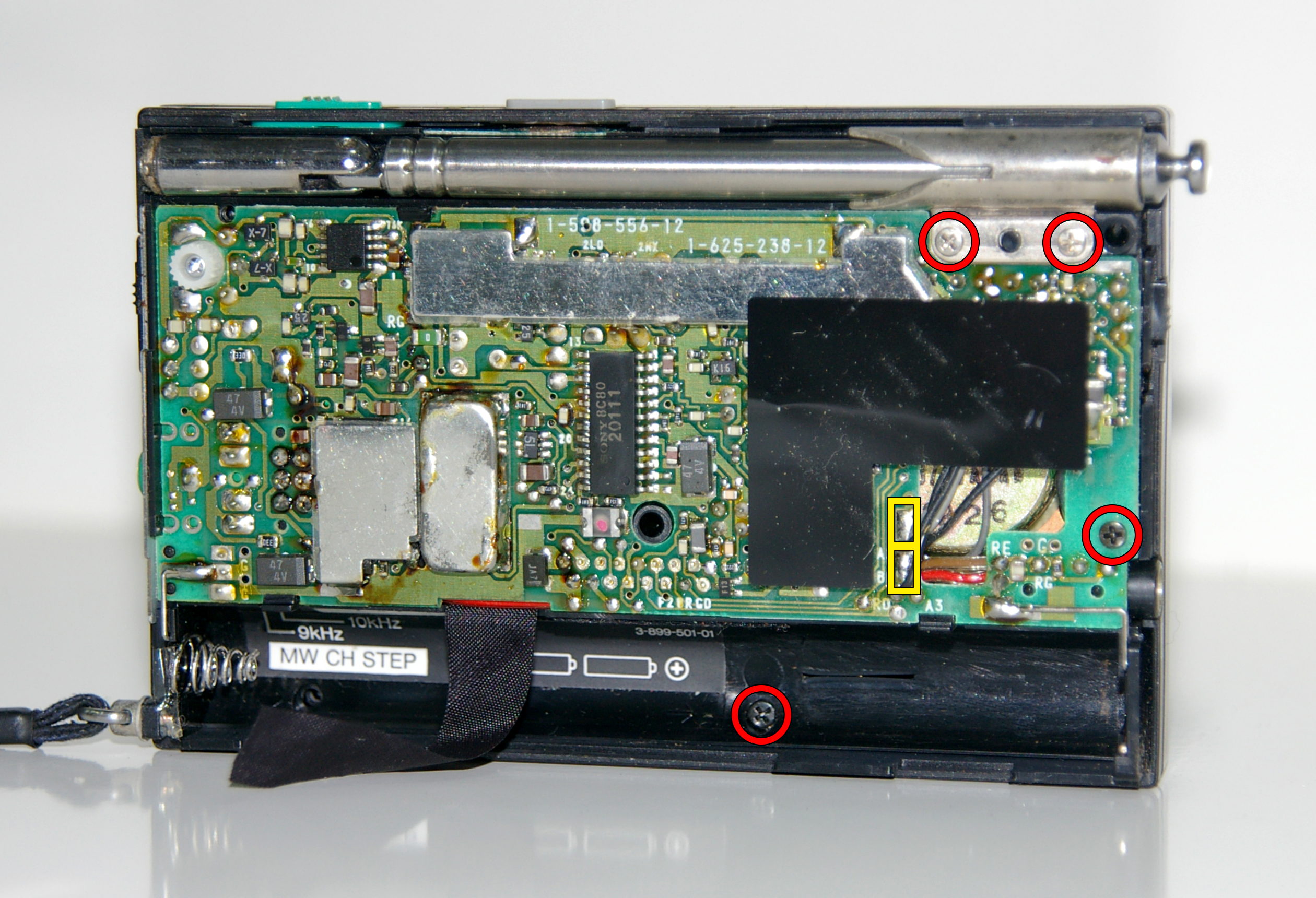

Acto seguido desmonto el chasis. Para ello saco los tornillos indicados en la siguiente foto en rojo y desueldo los cables del altavoz, indicados en amarillo.

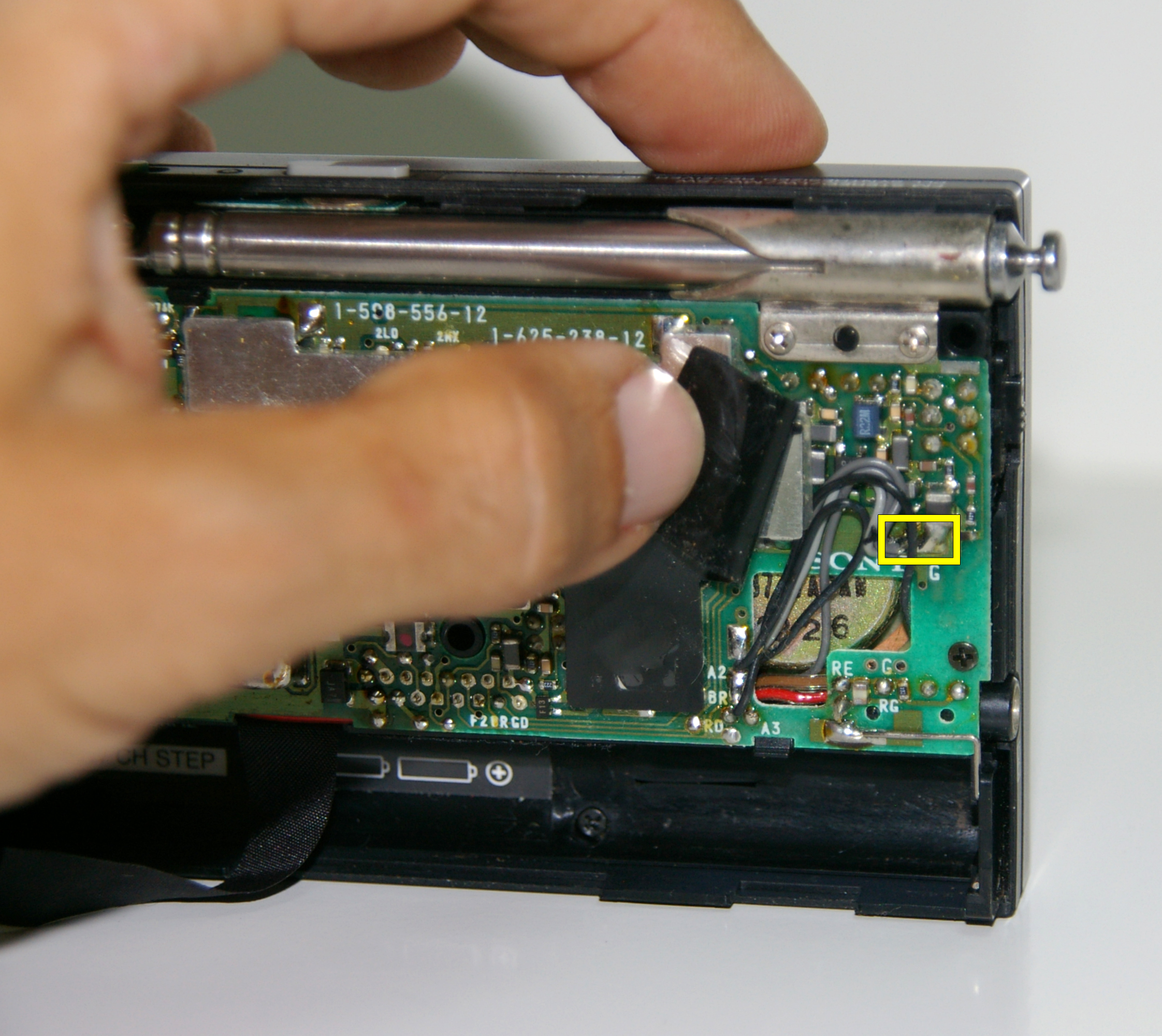

Levanto el protector plástico bajo el cual están soldados 3 cables de masa. Tengo que retirarlos.

Ahora ya puedo tirar del chasis. Indicar que yo he marcado uno de los cables del altavoz para luego no soldarlo inversamente, ya que ambos cables son negros.

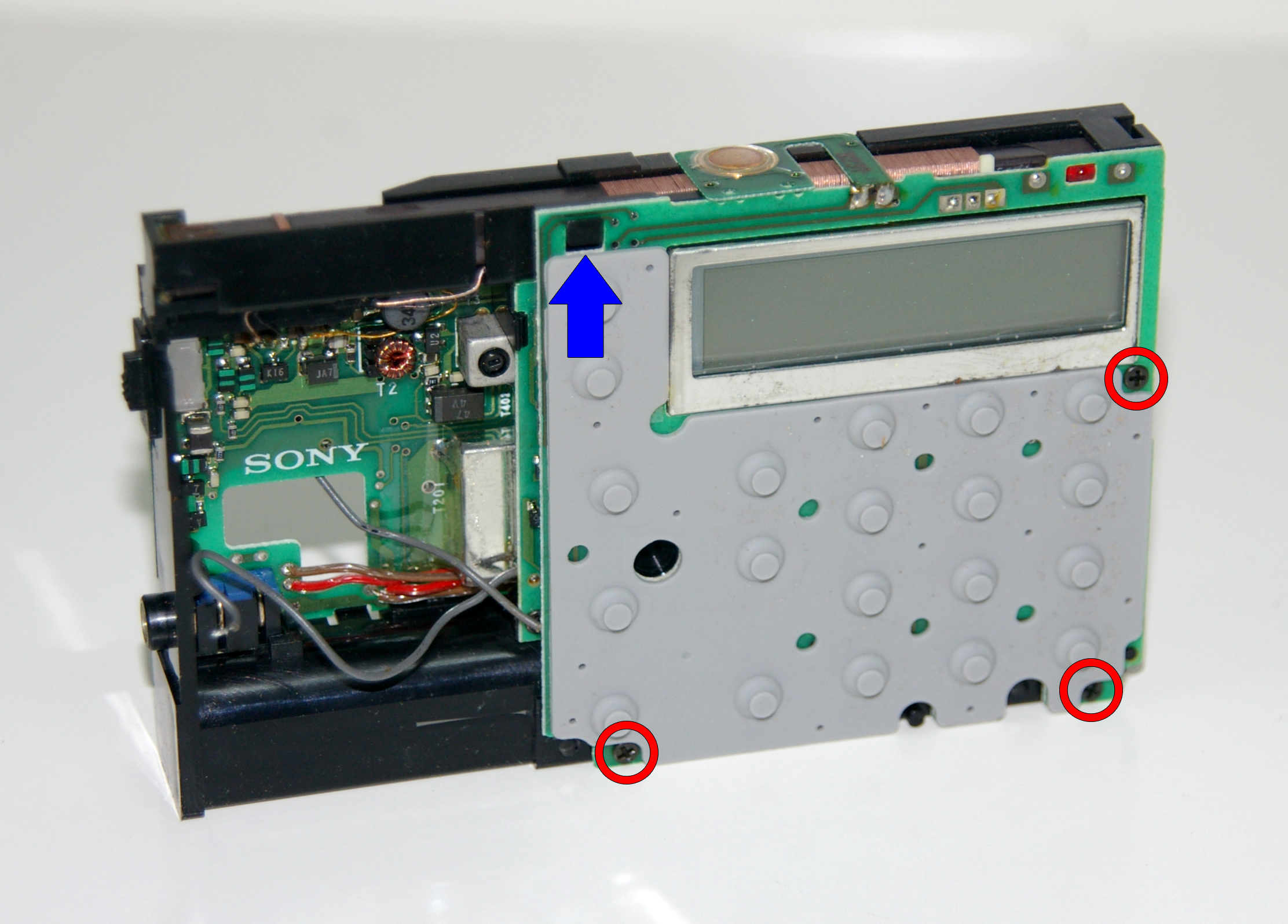

Tirando poco a poco del chasis sale de su ubicación, lo que me permitirá acceder al resto de niveles para reparar. Seguidamente quito los 3 tornillos del panel frontal y lo desmonto levantándolo un poco desde abajo, para desengancharlo de la pestaña señalada en azul en la siguiente imagen. La placa se abate lateralmente hacia la derecha.

Esto me da acceso al nivel 2. Para retirar la placa de la pantalla LCD tengo que sacar los 3 tornillos indicados en rojo y liberar la pestaña señalada en amarillo. Esta placa se desmonta abatiéndola hacia abajo.

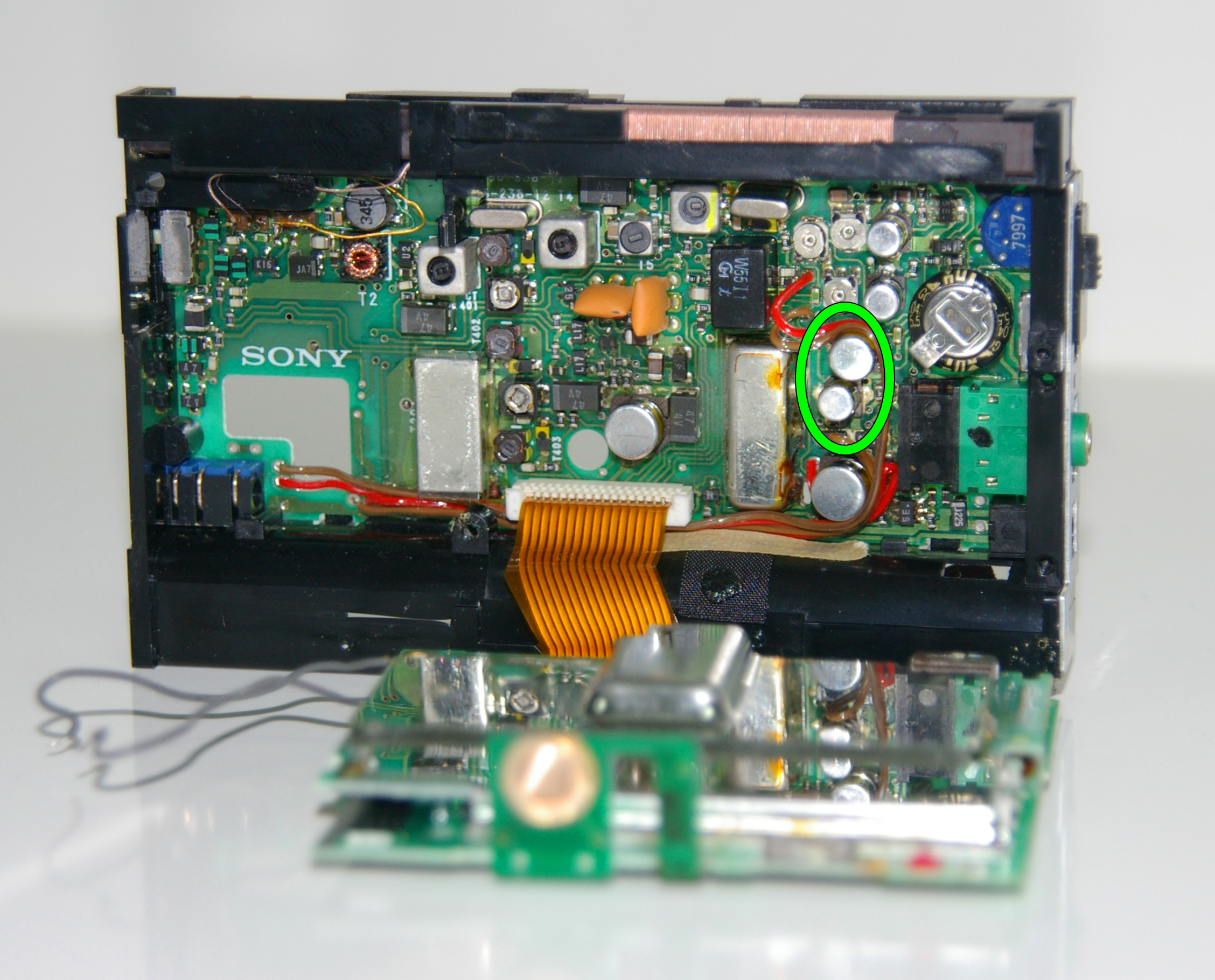

En este punto ya tengo acceso a los condensadores a substituir. Se trata de dos electrolíticos SMD, por tanto tengo que trabajar con el equipo de soldadura por aire caliente. Retiro los cables cercanos para trabajar más seguro y con más espacio.

Aíslo las zonas colindantes con cinta Kapton, para evitar que el aire caliente deteriore componentes adyacentes a la zona de trabajo.

Programo la estación de soldadura por aire caliente a una temperatura máxima de 270 grados, y el flujo de aire a más de la mitad. Uso la boquilla más estrecha. Esto va a generar un caudal de aire muy caliente, concentrado y rápido que me permitirá retirar los condensadores con poco tiempo de trabajo.

Tras retirar los condensadores aprecio un fuerte olor a ácido. La placa de hecho está marcada con restos que tengo que limpiar. En la siguiente imagen se ve la diferencia entre las soldaduras deterioradas antes y después de su limpieza.

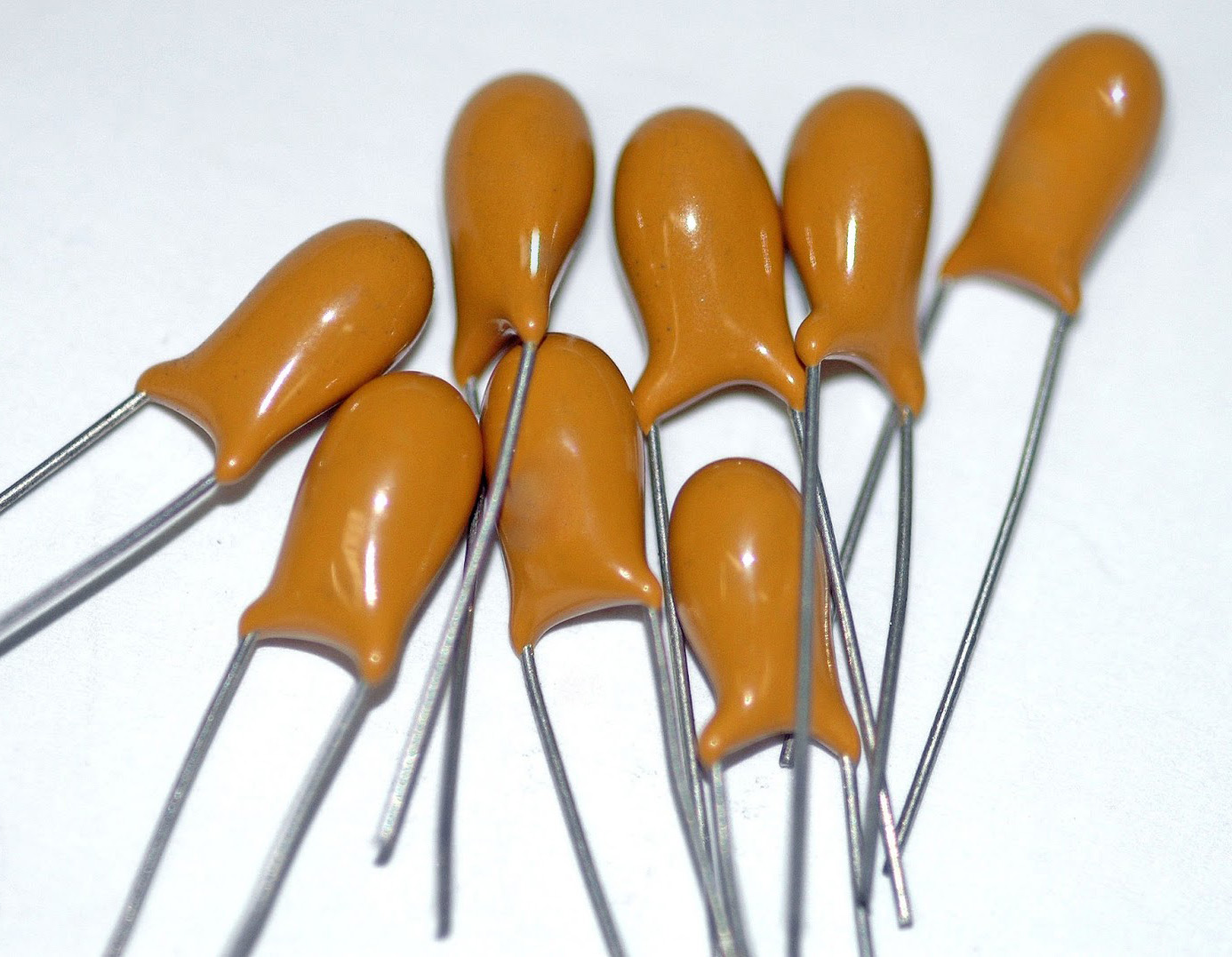

Los recambios van a ser condensadores de tántalo, de 16V (en lugar de los 4V de los originales). Esto dará margen suficiente para evitar problemas en el futuro.

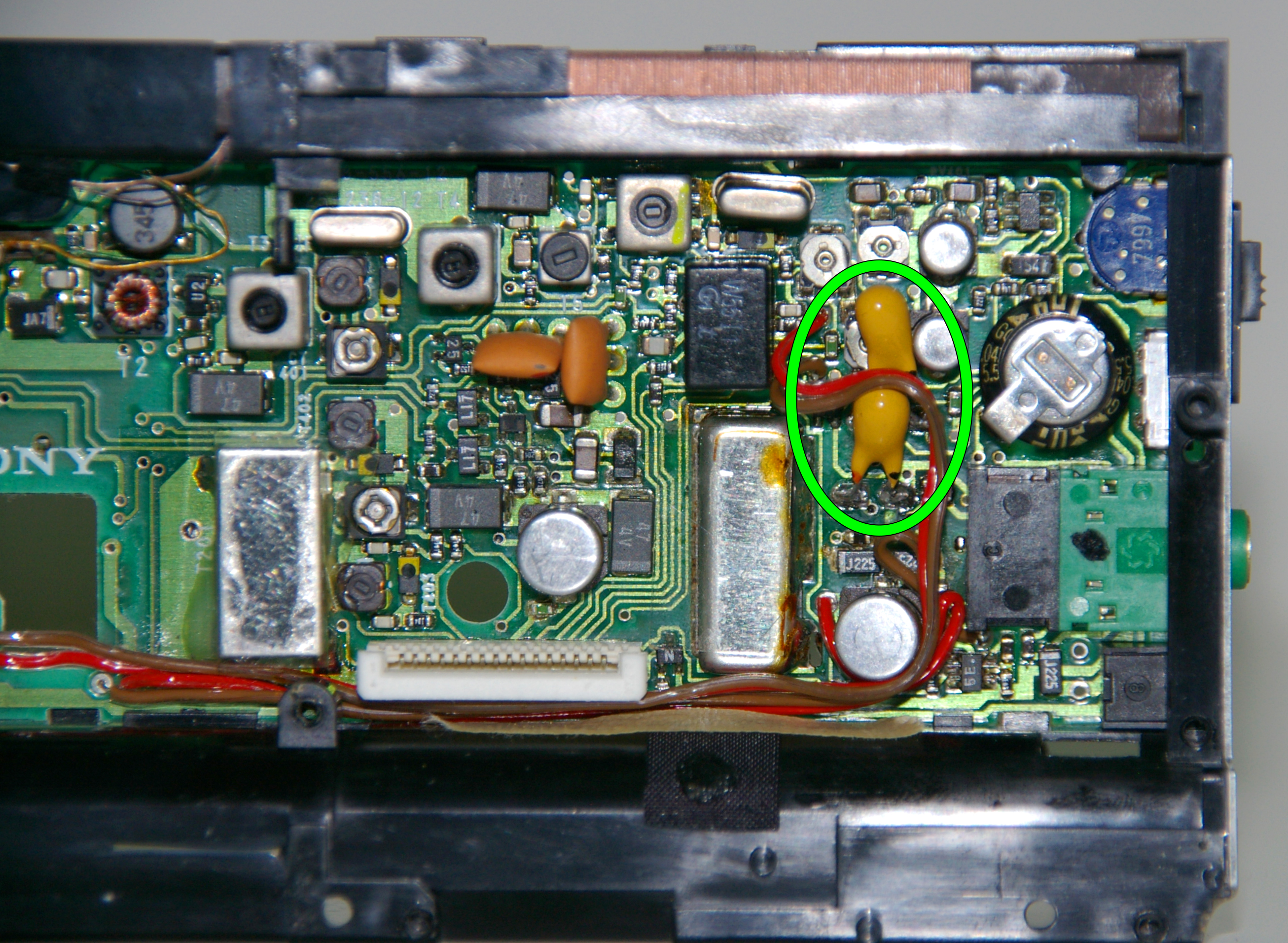

Después de soldarlos vuelvo a colocar los cables como estaban. Los he puesto lo más pegados posible a la placa porque el espacio es muy reducido.

Ahora monto el chasis siguiendo los pasos anteriores inversamente y pruebo el equipo. Una vez comprobado el correcto funcionamiento lo cierro y vuelvo a probar de nuevo con resultado satisfactorio. El receptor multibanda queda reparado.
