Determinadas cápsulas microfónicas funcionan con una alimentación de pocos voltios, entre 1 y 6V. Es el caso de las cápsulas de condensador, que necesitan dicha alimentación para cargarse. Al variar con la presión sonora la distancia entre sus placas esta carga sufre cambios que se traducen en impulsos eléctricos.
Voy a fabricar un adaptador que me permita alimentar este tipo de micros de manera directa usando la alimentación Phantom clásica de +48V que ofrecen la mayoría de equipos profesionales de audio. El esquema que seguiré es el siguiente:

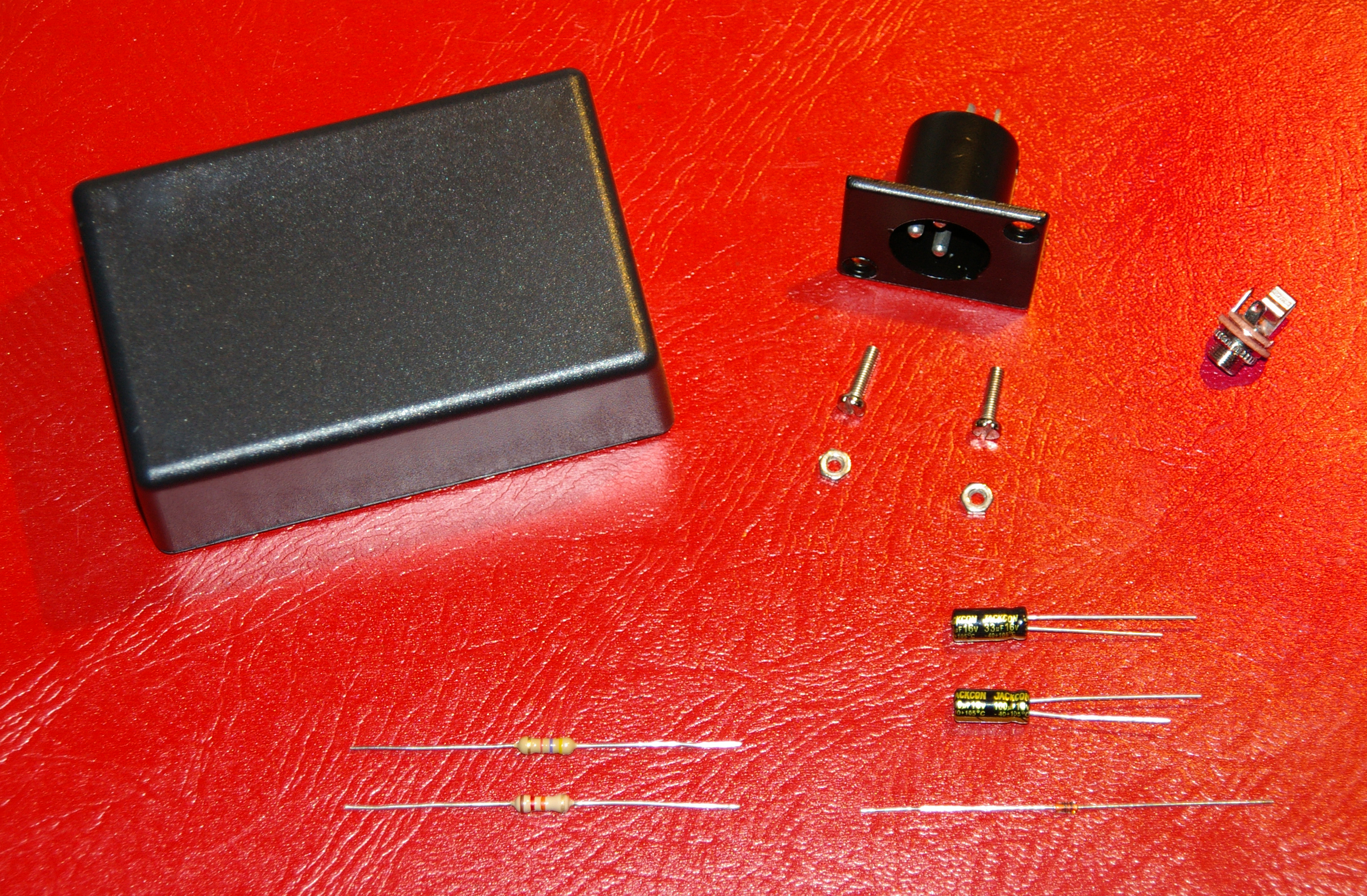

Como puede verse simplemente usa un Zener para limitar la tensión a 5V, un condensador de filtrado (C1), dos resistencias adaptadoras y un condensador de desacoplo (C2) para la señal de audio. Esta es la lista de componentes que voy a emplear:
1 Condensador de 100µF / 16V
1 Condensador de 33µF / 16V
1 Resistencia de 12KΩ / 1/4W
1-Resistencia de 4K7 / 1/4W
1 Diodo Zener de 5V / 500mA
1 Conector Jack de 3mm ∅ de chasis
1 Conector XLR Macho de chasis
2 Tornillos con tuercas para anclar el conector XLR
1 Trozo de placa de circuito impreso de 55mm x 15mm
1 Caja de tamaño suficiente para albergar el montaje
La idea es integrar la placa de circuito impreso en el conector XLR, soldándola a sus pines y usando la distancia entre ellos para encajarla. En la siguiente imagen puede verse cómo quedaría el montaje a falta de ponerlo en la caja. También puede verse el diseño de pistas, que debe imprimirse en un tamaño de 55mm x 15mm.

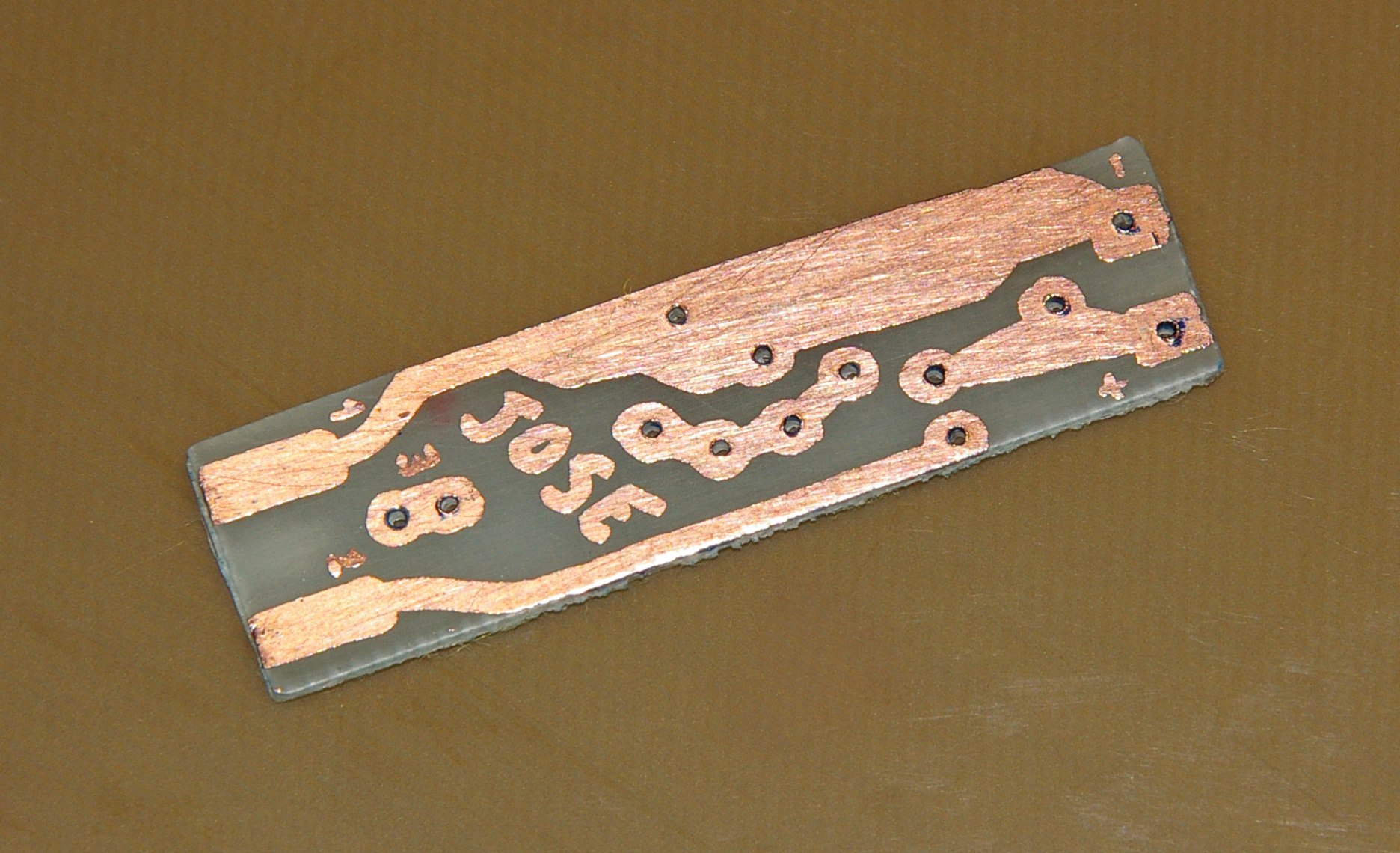

Fabrico la placa conforme al diseño anterior, usando el sistema clásico: pintar con un rotulador de placas y sumergirla en ácido.

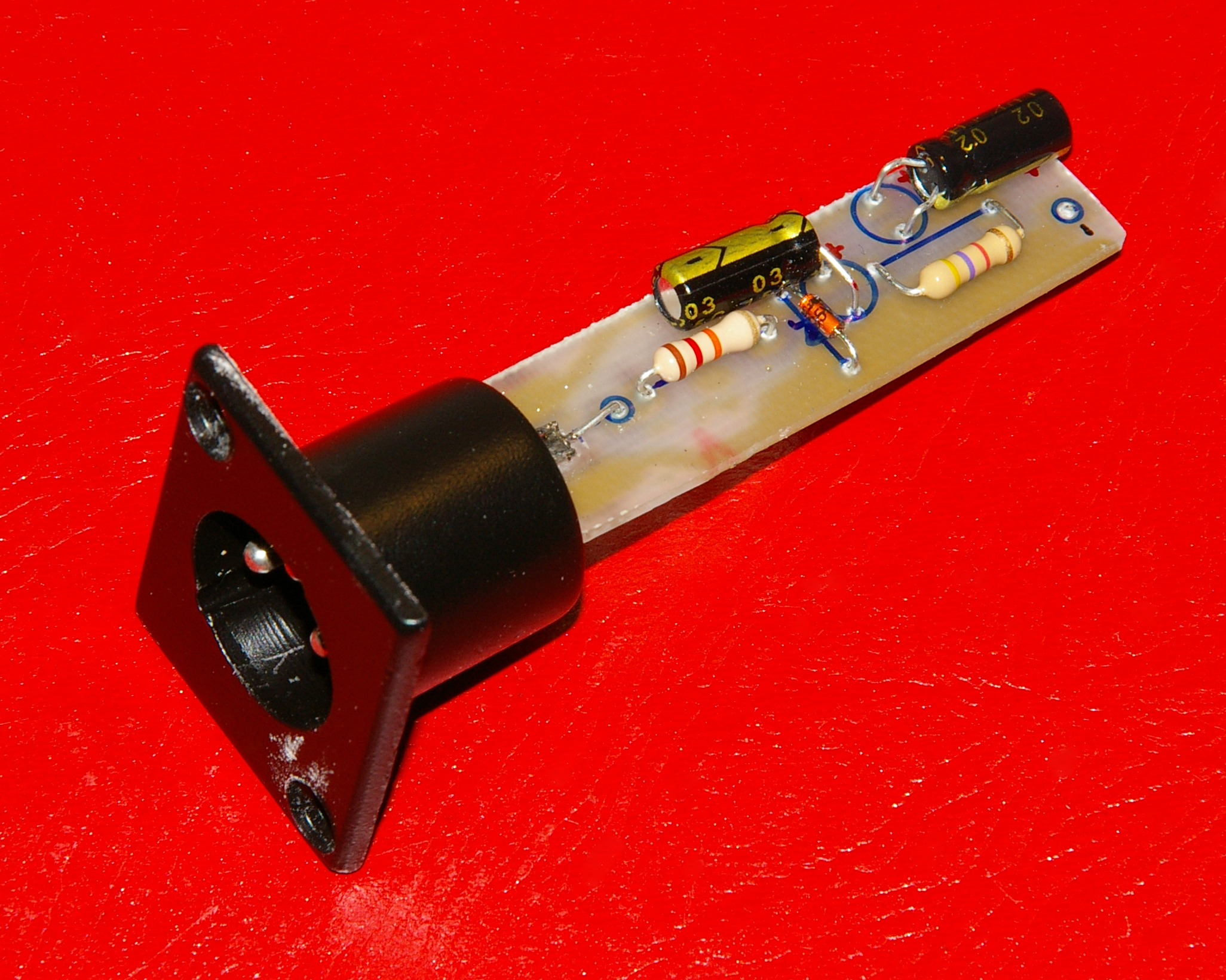

Ahora monto los componentes y encajo la placa entre los pines del conector XLR para soldar posteriormente el conjunto, de manera que quede en una única pieza.
Procedo a mecanizar la caja: por un lado pongo el conector Jack de 3mm en el que irá conectado el micrófono, y por el otro el conector XLR que se conectará al equipo que proporcionará la alimentación Phantom de +48V.

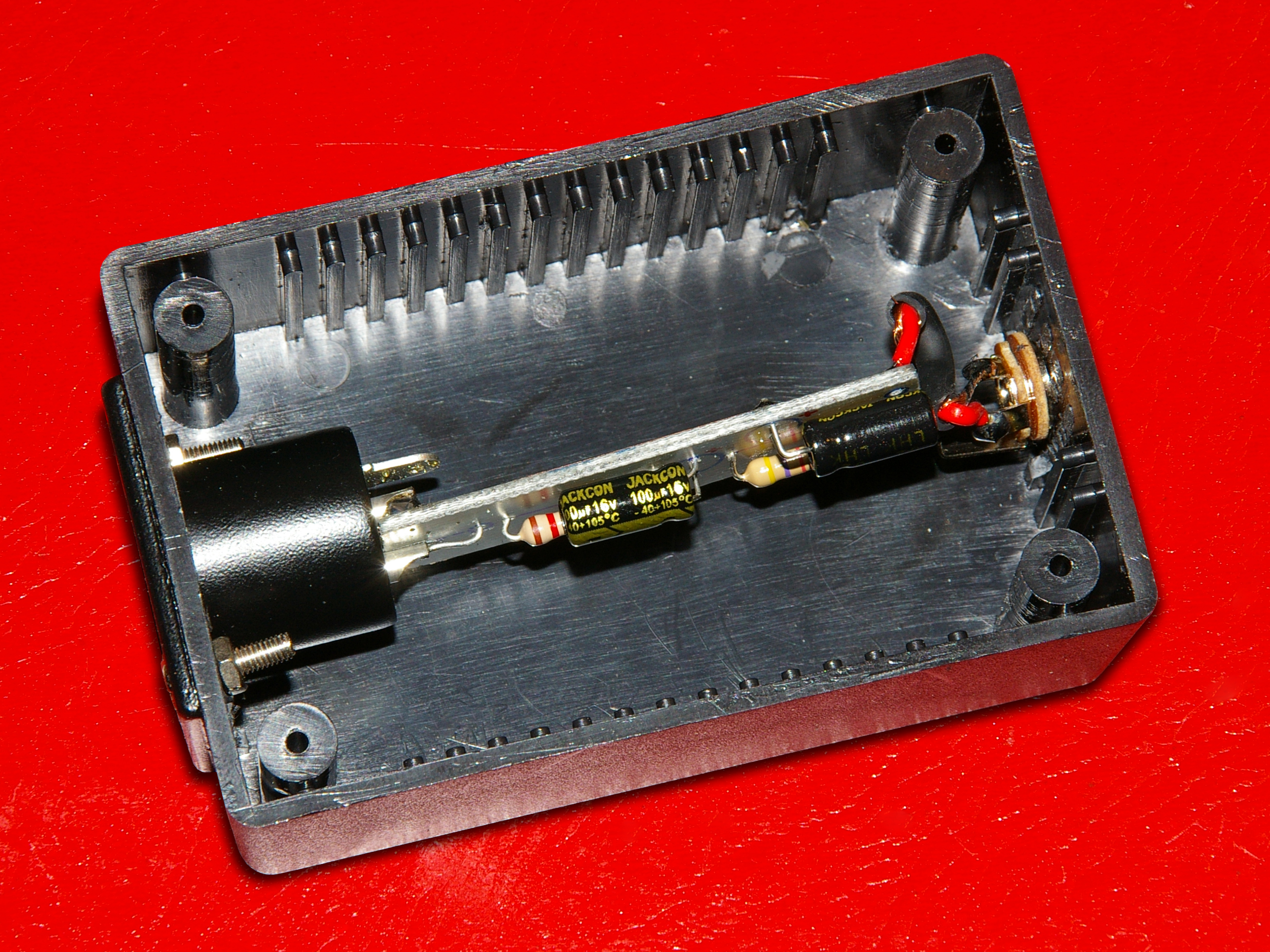

Finalmente coloco los elementos en la caja, soldando la placa al conector Jack mediante cable de audio apantallado.

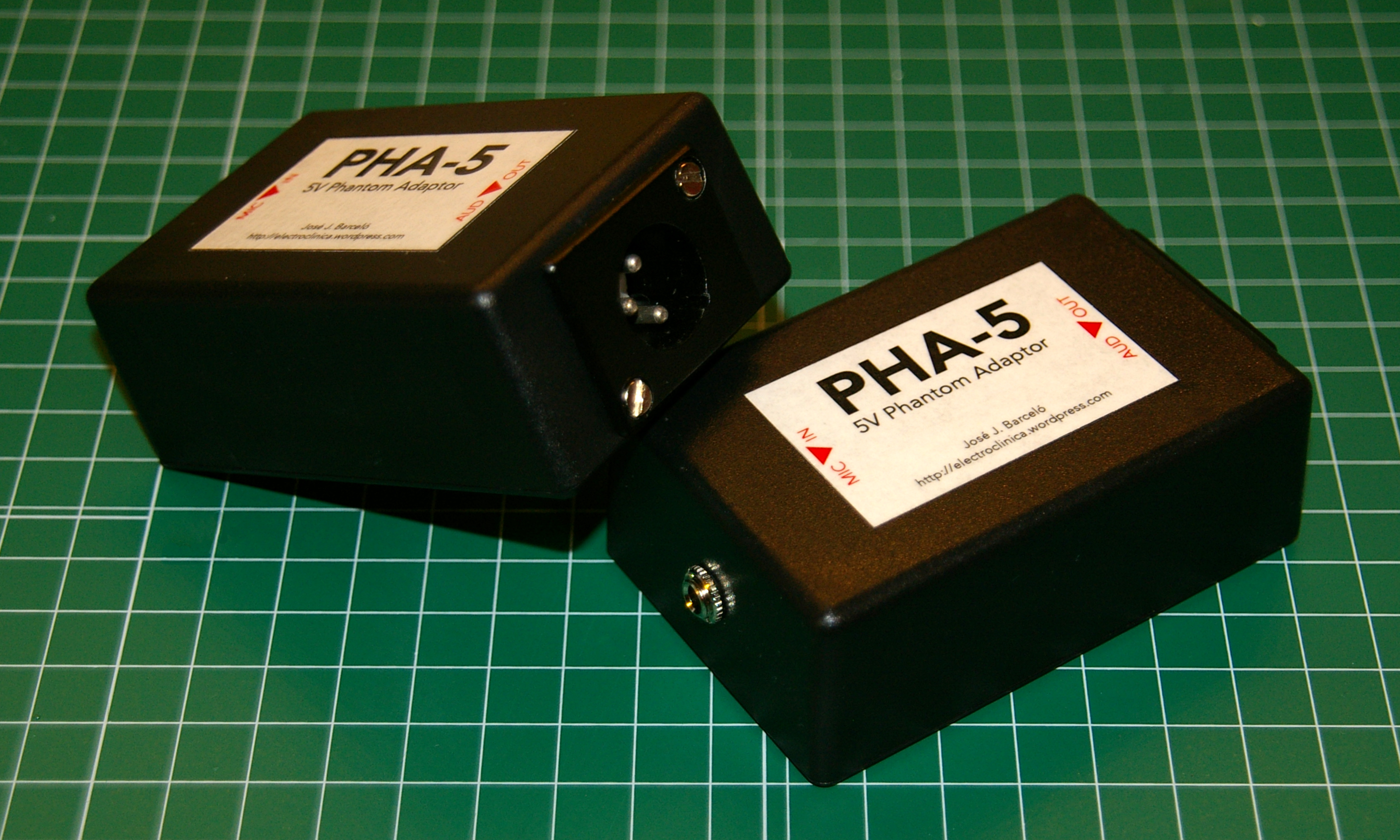

Finalmente pongo la tapa y hago las comprobaciones oportunas con un equipo de audio, un micro con conector Jack de 3mm y unos auriculares. Una etiqueta le dará el toque final.
En caso de captar ruido eléctrico se puede optar por forrar internamente la caja con adhesivo metálico que se debe conectar a masa, aunque en mi caso no ha sido necesario.
19 May, 2019 en 17:34
Y la corriente cómo la hacemos llegar?
19 May, 2019 en 18:23
A través de un cable XLR, usando alimentación Phantom. Saludos.
7 junio, 2020 en 16:28
How can I introduce a switch on-off in this circuit without the «bump»?
17 junio, 2020 en 10:30
Maybe with a serial capacitor and a pull-down 1M resistor? I have not tried this option, sorry.
7 octubre, 2020 en 10:35
Hola, en caso de querer poner un interructor para cerrar el micro, iría entre la resistencia de 4k7 y el positivo del micro, cierto?
11 octubre, 2020 en 19:20
Intenta probar con un interruptor de doble circuito, cuyo segundo circuito derive a masa el pin 2 de audio. Eso evitará ruidos.
22 diciembre, 2020 en 9:23
Para alimentar a 8.2 V, ¿sólo es necesario sustituir el zener?
22 diciembre, 2020 en 10:40
Puedes poner uno de 3V, por ejemplo. La diferencia del cambio recaerá sobre la resistencia de 12K. Creo que te debería de disipar poca potencia, es probable que con solo 1/4 W tengas suficiente.
6 abril, 2022 en 17:44
Me gustaría saber si esa placa es para alimentar un micrófono de condensador?
8 abril, 2022 en 18:25
Efectivamente, pero especialmente para micros tipo electret. Puedes leer sobre este tipo de micros aquí: https://www.estudioelectronica.com/wp-content/uploads/2018/09/SHT-014_info.pdf
Saludos.
18 septiembre, 2022 en 6:26
Segun el esquema comparado con el pcb has invertido los condensadores
18 septiembre, 2022 en 9:05
Hola, Juan Miguel, no están invertidos, fíjate bien en la vista de la placa con los componentes. Están correctos. Saludos y gracias por comentar.
21 noviembre, 2022 en 6:26
Donde colocas el cable para la alimentación??
21 noviembre, 2022 en 7:18
Hola, Juan Manuel. Al ser alimentación Phantom, está proporcionada por el dispositivo al cual conectas el micro. Esta alimentación se suministra a través del conector XLR directamente. Saludos.
15 septiembre, 2023 en 13:42
Hola amigo desde ya muchas gracias por compartir tus conocimientos. Mí situación es la siguiente, tengo una consola que no tiene phantom y quería saber si este circuito es adecuado, mis dudas son varias. 01) yo necesito el phantom en la ficha canon pero veo que acá está en el plug. 2)el zener es el que le da el voltaje? 3) en general según mis apreciaciones este circuito me sirve para micrófonos como beringuer c1 o rodeo nt2? Desde ya muchas gracias, no soy profesional en el campo de la electrónica. Pero me gusta y tengo mis herramientas. Saludos cordiales. Leonardo
15 septiembre, 2023 en 20:29
Hola, Leo. Este circuito no te servirá para tus propósitos. Lo que hace este dispositivo es convertir una línea que ya lleva Phantom estándar de 48V en otra de 5V para microfonía de condensador de 5V, como algunos micros de corbata. Lo que tú necesitas es un generador de alimentación Phantom. Existen ya montados, que a partir de una pila de 9V te generan el Phantom en un conector XLR y tiene otro por el que sale el audio. Saludos cordiales y gracias por leer este blog.
