Frontal led con problema en interruptor

Deja un comentario

Frontal con iluminación led de la marca EDM con un problema en el interruptor consistente en la gran dificultad para activarlo. Externamente se ve torcida la goma de accionamiento. Para ver qué ocurre procedo a abrirlo retirando los 4 tornillos Allen marcados en la siguiente imagen.

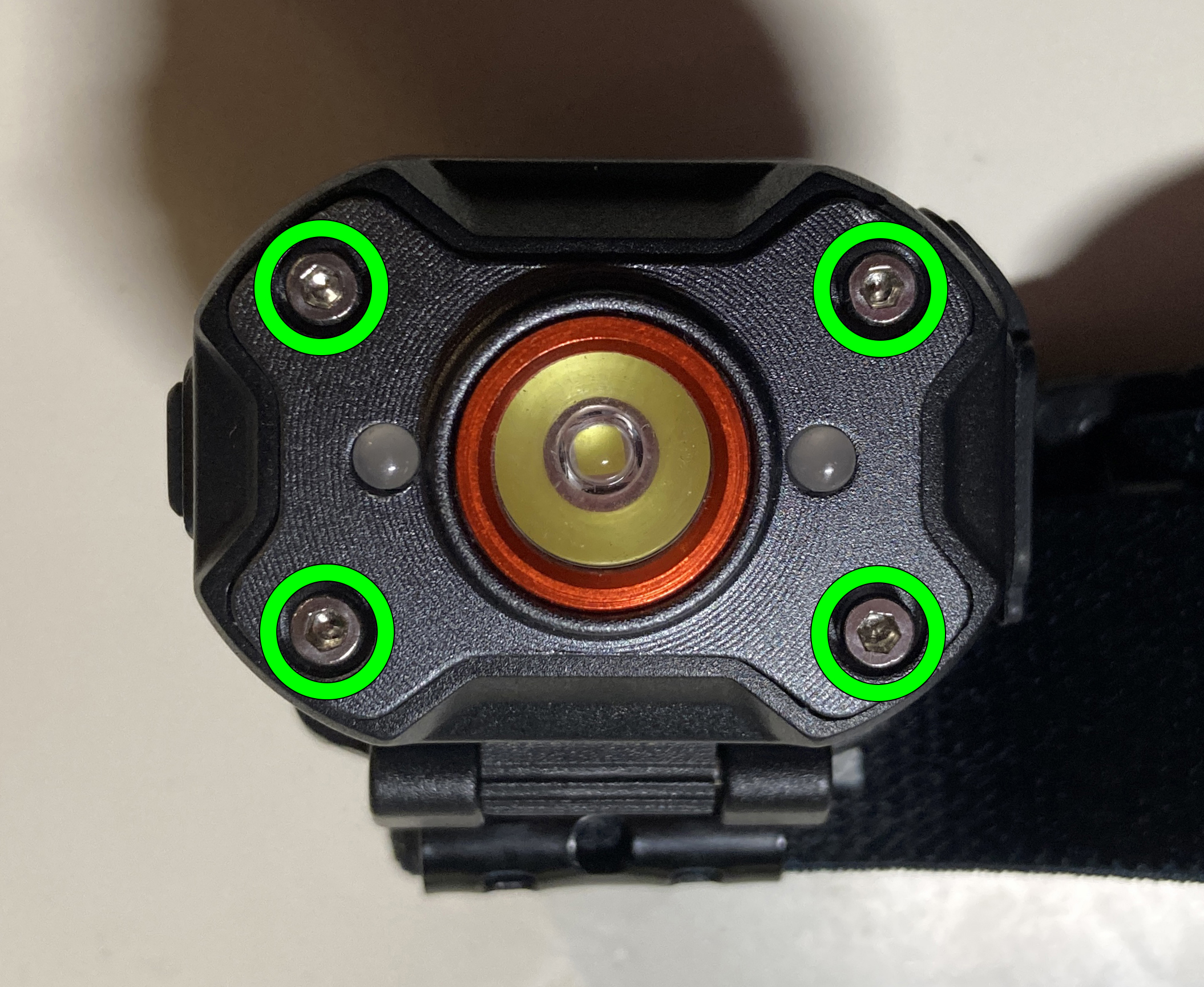

Frontal led EDM con los tornillos a extraer marcados
Apertura del frontal EDM

Rápidamente descubro el origen del problema. Existe una pieza de plástico que comunica la presión ejercida sobre la goma hacia el interruptor. Dicha pieza se ha salido de su ubicación original y por tanto hay que colocarla correctamente.

Izquierda: pieza suelta / Derecha: pieza colocada en su sitio
Reparación del interruptor

Con esta sencilla operación el frontal led queda reparado. La siguiente imagen muestra el interior, donde se ve claramente la batería interna, de 3,7V / 200mAh.

Interior del frontal led, con la batería interna
Interior del frontal led EDM

Se comprueba el correcto funcionamiento antes y después de ser cerrado de nuevo.
