En 1983, Exin lanza al mercado el proyector de cine Super 8 CinExín, que es una mejora del anterior modelo con películas de cine Super 8mm. Esta unidad no enciende.

Proyector de cine Super 8 CinExín

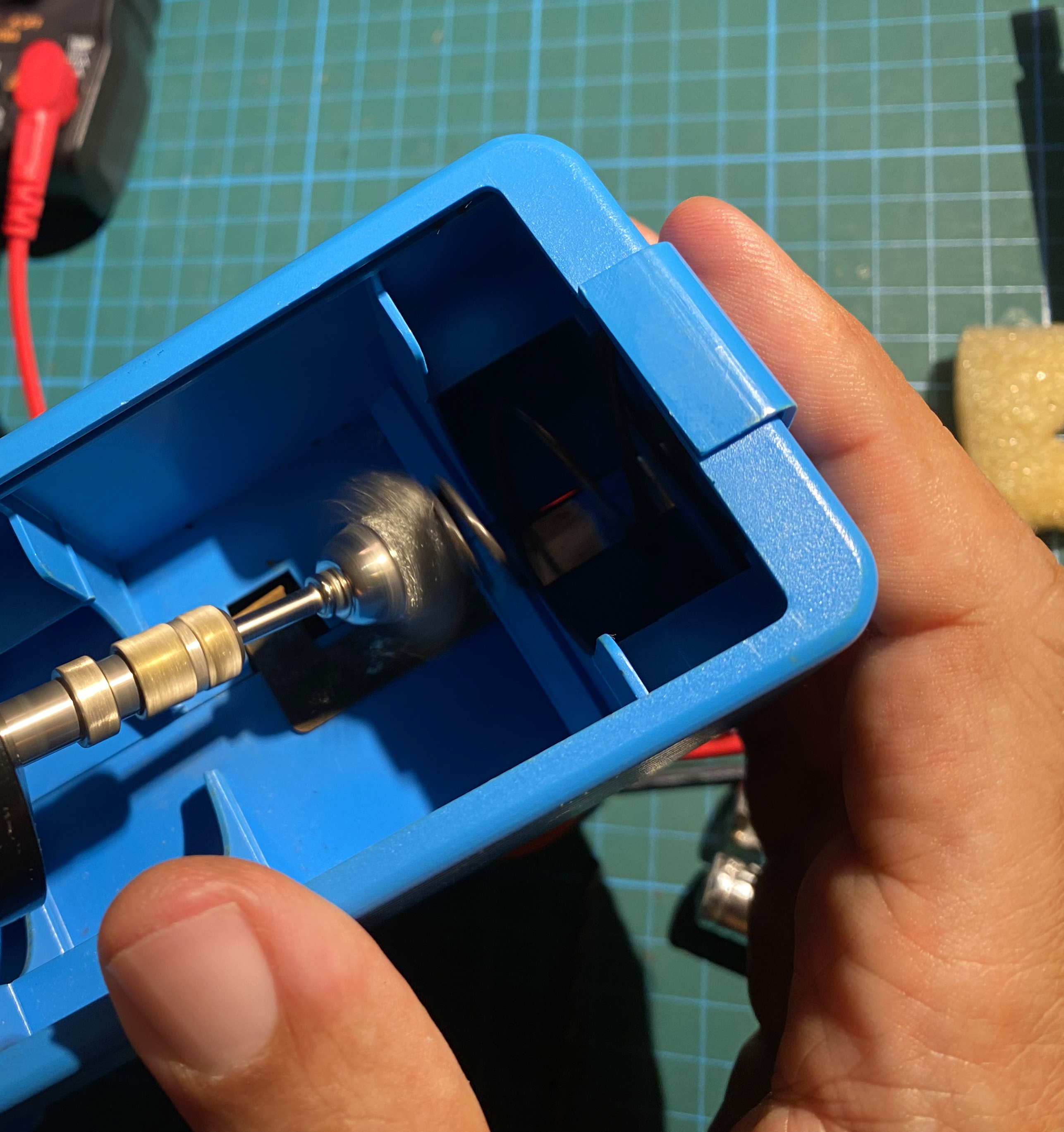

Lo primero que reviso son los contactos del portapilas, que tienen algo de óxido debido al tiempo transcurrido. Uso una brocha metálica acoplada al minitaladro, la cual retirará el óxido y mejorará la transferencia eléctrica de las pilas.

Pulido de los contactos

Tras hacer esta operación veo que el proyector no enciende. Tengo que abrirlo para saber la causa. Para ello retiro los 4 tornillos marcados en la siguiente foto.

Apertura del Super 8 CinExín

El desensamblado de ambas partes del chasis es muy sencillo, simplemente se tira poco a poco de cada lado hasta que se desencajen entre sí. El interior revela los contactos de la bombilla (de 6V, ya que va alimentada con 4 pilas tipo D -anteriormente R20-). Haciendo pruebas con el tester llego a la conclusión de que el fallo proviene de un remache que une dos contactos. Está señalado en la siguiente imagen.

Remache defectuoso que no transfiere el contacto

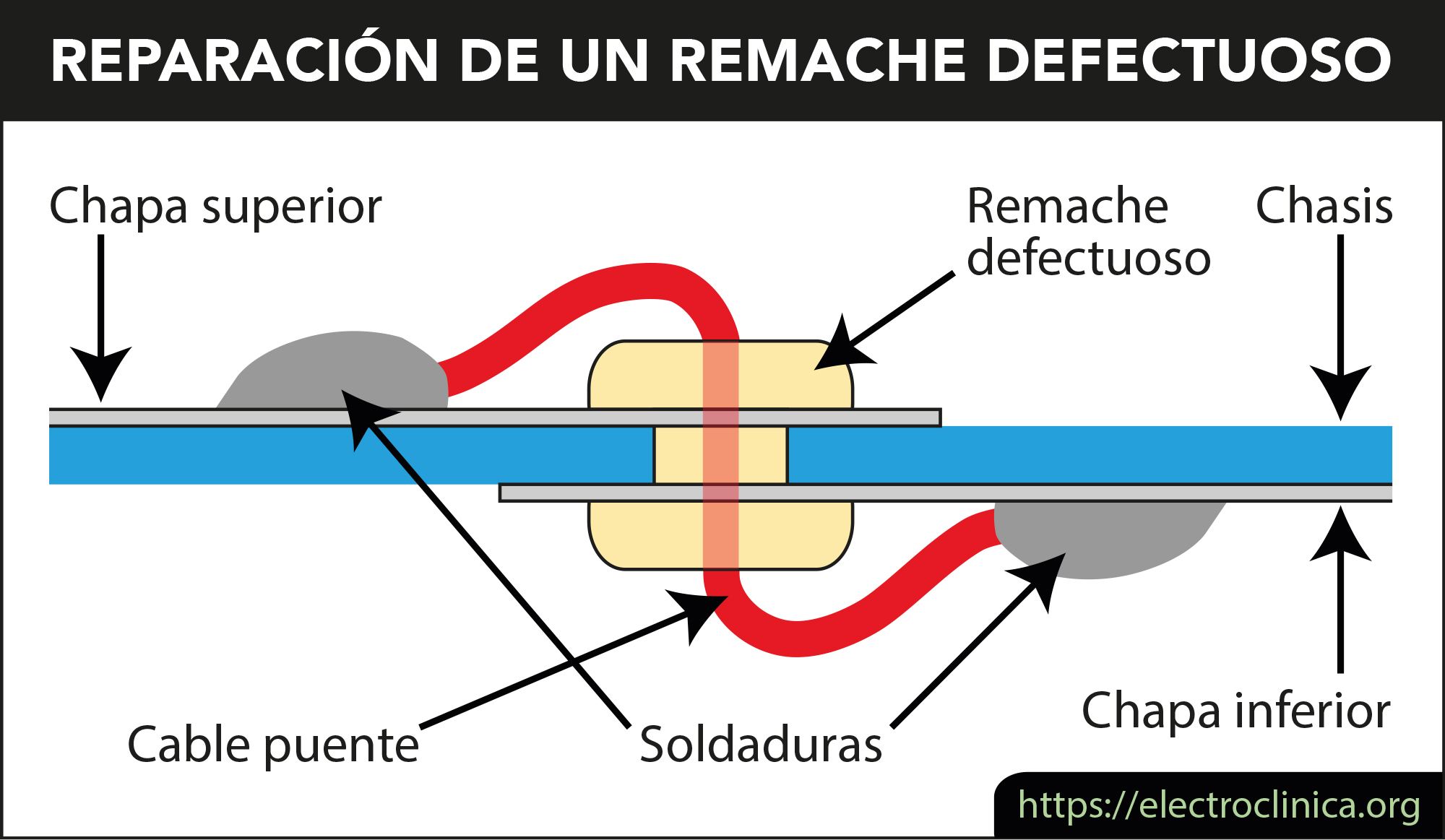

El problema es, por tanto, que este remache no transfiere el contacto desde la parte superior a la inferior. En el siguiente gráfico explico qué solución le doy a estos casos concretos. Se trata de pasar un cable o similar por el orificio del remache y soldar un extremo a la chapa superior y el otro a la inferior. Dicho cable hará de puente y transferirá la electricidad directamente de un lado al otro.

Reparación de un remache que hace falso contacto

Ejecuto la reparación tal y como he explicado anteriormente, pasando un hilo de un lado al otro aprovechando el orificio del remache defectuoso.

Reparación del remache defectuoso

Pruebo el proyector con resultado positivo. Lo cierro y vuelvo a probarlo, quedando reparado.

Nota adicional 1: El proyector vino sin bombilla. Yo instalé una de 6,3V por ser un valor estándar que tenía en stock, pero se recomienda buscar una de 6V si es que es posible encontrarla.

Nota adicional 2: Al ensamblar las dos partes del chasis para cerrar la unidad hay que tener en cuenta que el eje del control que mueve el enfoque quede alojado en el agujero habilitado a tal efecto. Si no, será imposible el ensamblado.

Eje del control de enfoque

Autor: José J. Barceló Sarria
