Tocadiscos Sony PS-LX43P que se para sin más

Deja un comentario

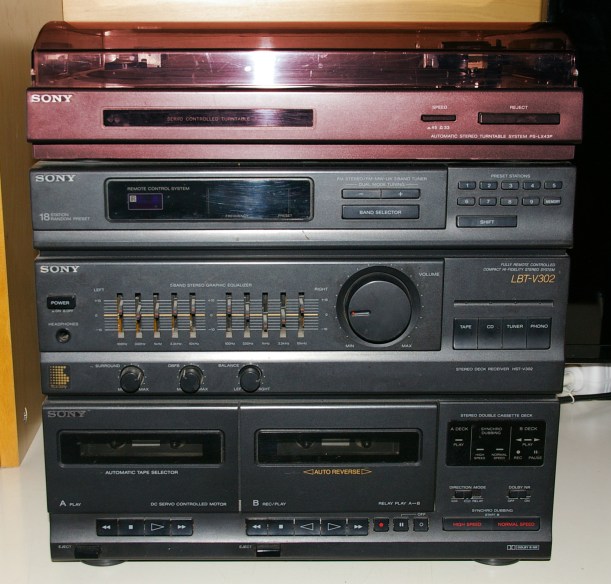

El tocadiscos Sony PS-LX43P se vendió como opción para el equipo hifi Sony LBT-V302, conjunto que podemos ver en la siguiente foto en la que he resaltado dicha opción.

Tocadiscos Sony PS-LX43P
Tocadiscos Sony PS-LX43P

Esta unidad se para al ponerla en marcha, aunque el motor se oye girar el plato se detiene. Si se gira con la mano se escucha un «clack» y continúa parado. El giro inicial del plato hace sospechar que la correa de tracción está bien. Hay que desconectar el tocadiscos sacando un pequeño conector de alimentación y los RCA de audio. Antes de abrirlo saco la tapa superior abriéndola al máximo y tirando hacia arriba por las bisagras. Me aseguro de que el brazo está en la posición bloqueada y tiro de la goma del plato para retirarla.

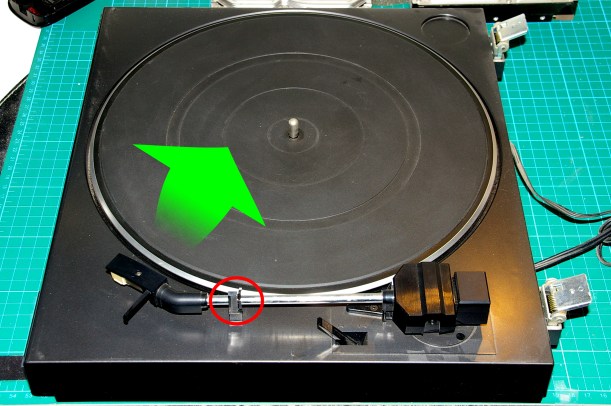

Preparación para la apertura
Preparación para la apertura

Pongo la unidad en posición vertical para retirar los 7 tornillos de la tapa inferior, marcados en la siguiente imagen. Se puede apreciar el acceso a los reguladores de velocidad de los modos de 33 / 45 R.P.M.

Apertura de la tapa inferior
Apertura de la tapa inferior

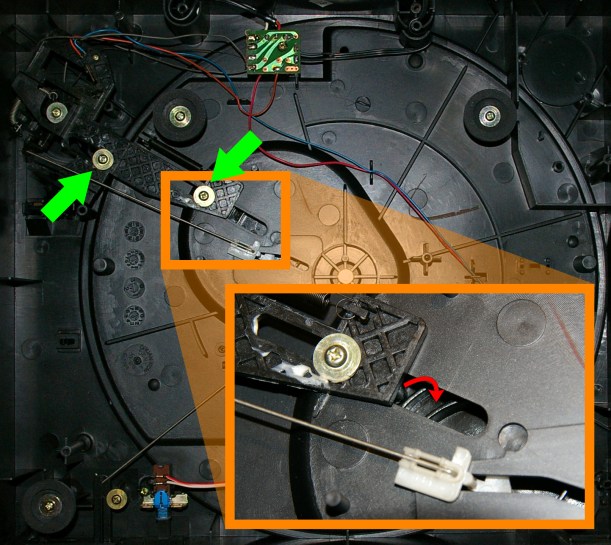

A continuación observo que la leva de control está fuera de su sitio, ya que el pivote que tiene debe ir en la guía de la rueda acanalada (ver foto siguiente). Para encajarla en su lugar tengo que aflojar los 2 tornillos marcados en verde, lo cual me permite levantar la leva lo suficiente como para girar la rueda y volver a posicionar el pivote dentro de la guía.

Reposicionamiento de la leva de control
Reposicionamiento de la leva de control

Una vez reposicionada la guía la avería queda resuelta y el plato vuelve a girar con normalidad con todas las funciones automáticas de retorno del brazo.

Anexo: Inspección y cambio de la correa de tracción

Si se desea inspeccionar el estado de la correa de tracción o bien se tiene que proceder a su substitución se pueden seguir estos pasos adicionales, entendiéndose que ya se ha retirado la goma superior del plato.

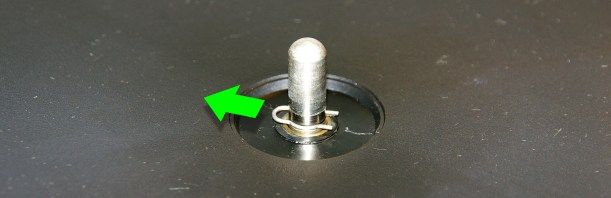

Retirar el clip de fijación del eje del plato, tirando con unos alicates de punta redonda.

Extracción del clip de fijación del plato
Extracción del clip de fijación del plato

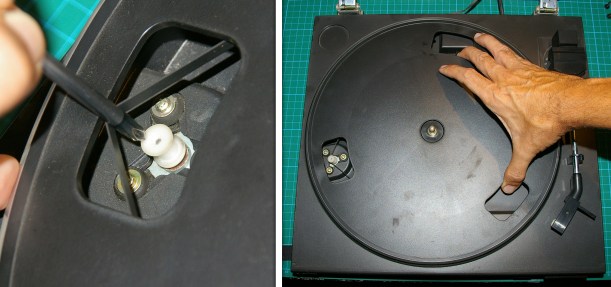

Posicionar el plato de forma que uno de sus orificios deje ver el eje del motor. Eso permitirá ver si la correa está o no partida, y en caso de no estarlo se puede insertar un destornillador para liberar la correa. Manteniendo el destornillador con la correa enganchada a él tirar del plato hacia arriba valiéndose de los otros dos orificios.

Extracción del plato
Extracción del plato: sostener, desenganchar y tirar hacia arriba

Finalmente, tras la inspección / substitución de la correa seguir el mismo procedimiento del destornillador para insertar el plato en el eje y fijarlo con el clip de fijación.

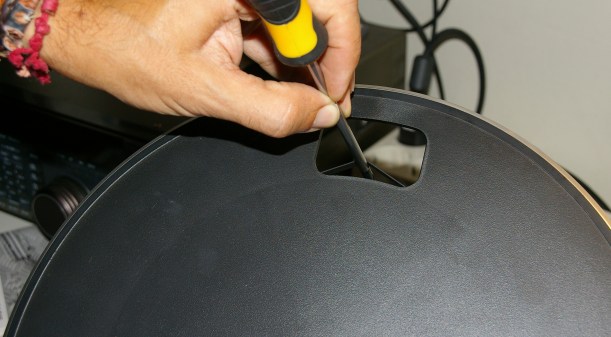

Preparación de la correa antes de insertar el plato
Preparación de la correa antes de insertar el plato

Autor: José J. Barceló Sarria

Técnico Especialista en Electrónica de Comunicaciones. Técnico Especialista en Medios Audiovisuales.
