A veces requerimos en nuestros montajes de una optimización del consumo, o bien deseamos ajustar los recursos lo máximo posible. En sistemas con ventilación forzada se suelen usar pequeños ventiladores que inyectan un caudal de aire más o menos generoso ayudando a refrigerar componentes como transistores, rectificadores o resistencias de potencia. El presente montaje, sencillísimo de construir, es un driver para ventilador de 12V DC controlado por temperatura y con umbral de disparo ajustable. Esto nos permitirá que nuestro sistema de refrigeración se active únicamente al superar la temperatura prefijada, deteniéndose cuando dicha temperatura baje del umbral.

El driver utiliza un transistor MOSFET IRF540 para su funcionamiento, en cuya puerta se ha colocado una resistencia NTC que hace de sensor.

La placa de circuito impreso no entraña ninguna dificultad, ya que como puede verse en el esquema el circuito es bastante simple. El transistor no se calentará apenas con ventiladores de bajo consumo, por lo que en la mayoría de casos se podrá montar sin disipador. Yo he optado por montarlo acoplado a la placa de circuito impreso, ya que el poco calor generado quedará disipado por la fibra de vidrio.

Como puede verse en la imagen anterior he dispuesto un cuadrado de cobre bajo el transistor para que haga las veces de disipador. Si el lector aprecia un poco de calentamiento (cosa poco probable) puede soldar algún elemento disipador en esta región o bien optar por el montaje vertical con disipador de aluminio.

La placa acabada quedaría como se aprecia en la siguiente imagen. La resistencia NTC, que es quien hace de sensor, se puede montar con dos cables para ubicarla en el punto exacto en el que deseamos controlar la temperatura. Puede usarse para su acople pasta de disipación térmica con los soportes necesarios.

La resistencia variable permitirá «programar» el umbral de trabajo del ventilador. La mejor manera de hacer este ajuste es la siguiente:

1- Conectar todo el sistema y colocar el sensor en el punto a controlar.
2-Poner la resistencia variable al mínimo.
3-Esperar a que se alcance la temperatura deseada. Es recomendable usar un termómetro digital con sonda para hacer esta comprobación.
4-Ir subiendo de valor la resistencia variable hasta que se produzca el disparo del ventilador, añadiendo un poco de margen de seguridad.

El resultado del montaje en funcionamiento puede verse en el siguiente vídeo. He dispuesto de un caudal de aire caliente para activar el sistema y que se aprecie la activación y desactivación.

El SAI APC BackUps 500 es un sistema de alimentación ininterrumpida que permite que cuando falte el suministro eléctrico tengamos tiempo de guardar archivos, cerrar programas y apagar el sistema del ordenador antes de quedarnos sin corriente, mediante un inversor alimentado por batería.

Cuando no enciende o tiene comportamientos erráticos la solución en la mayoría de los casos es cambiar la batería interna. Para abrirlo primeramente tengo que desmontar el panel frontal, ya que tras él se encuentran dos tornillos que hay que sacar. Haciendo palanca con un destornillador plano como se indica en la figura se puede desmontar dicho panel.

A continuación tengo acceso a dos tornillos ocultos, que saco para separar los dos laterales de plástico.

Luego libero el panel posterior quitando los 4 tornillos que tiene en sendas esquinas. Tras sacarlos puedo separar ligeramente dicho panel del resto del equipo. No se separará demasiado debido a los cables internos, pero será suficiente para abordar el siguiente paso.

Ahora puedo abatir el lateral izquierdo con cuidado, lo cual me da acceso a la batería interna. Bastará con desconectar sus dos conectores Faston y sacarla.

Se trata de una batería de plomo de 12V / 5A, que a diferencia de las típicas baterías de SAI de 12V / 7A, es bastante más delgada. Bastará con comprar una igual y substituirla para luego montar el SAI siguiendo los pasos anteriores de manera inversa. El SAI quedará en perfecto estado. Recomiendo hacer una descarga total cada cierto tiempo para no tener siempre la batería en un régimen de carga alto.

La Dymo LabelManager PnP es una etiquetadora de sobremesa que al ser conectada al ordenador (Mac o PC) es reconocida como una unidad USB en cuyo interior está el software que la controla. Una de las vetajas de esta etiquetadora de sobremesa es que se pueden incorporar a las etiquetas logos, gráficos, etc, que se capturan desde la pantalla.

Se conecta por USB, pero dado que la rotulación se hace mediante calor, necesita de una batería que alimente el sistema. El problema es que la batería interna está inservible y la unidad está bloqueada. Como la batería original de 7,4V y 650mAh es muy cara instalaré una batería reciclada de 7,2V y 1450mAh.

Si bien la tensión de la batería a instalar es 0,2V menor, la capacidad es de aproximadamente el doble y de buen seguro será suficiente para el módulo de calor. La batería irá instalada en una caja de plástico que servirá como base a la Dymo.

Abro la etiquetadora quitando los tornillos marcados en la siguiente foto. Al hacerlo queda liberada la tapa trasera.

Antes de retirarla tengo que quitar la peana. Para ello extraigo el único tornillo que hay en la base. La peana se desprende con un sencillo movimiento.

Una vez retirada la peana hago palanca en los laterales de la tapa derecha para sacarla. Voy abriendo desde varios puntos poco a poco hasta que salga.

Aprovechando que tengo la peana fuera voy a hacerle un orificio en su parte delantera. Luego la presento sobre la caja en la que irá alojada la batería y marco los dos agujeros que la anclarán a dicha caja. Por el agujero delantero pasaré un tornillo de arriba hacia abajo con una tuerca. Por el trasero pasaré un tornillo de abajo hacia arriba que substituirá al que quité al desmontar la peana. Un tercer agujero (en la foto siguiente en el centro), me servirá para pasar el cable de la batería.

Ahora paso un cable en el sentido de la flecha (imagen siguiente, izquierda). Ese cable llevará la tensión desde la batería a la etiquetadora. No hace falta que sea demasiado grueso, hay un consumo bastante bajo. Luego sueldo uno de los extremos a los terminales de la batería interna de la Dymo (imagen siguiente, derecha). Es importante que el cable tenga alguna marca que permita reconocer cuál de los hilos es el positivo i cuál el negativo.

Acto seguido instalo la batería externa sobre la base de la caja. Uso adhesivo en barras con una pistola caliente. También sueldo el otro extremo del cable a la batería externa, pasándolo previamente por el agujero que hice en la caja a tal efecto.

Finalmente monto el conjunto, conecto y ejecuto el software comprobando que reconoce perfectamente la nueva batería, la cual figura como cargada.

Hago las pruebas pertinentes con resultado positivo, por lo que doy la etiquetadora como arreglada.

Con simples componentes electrónicos se pueden hacer montajes curiosos. Los transistores nos abren muchas posibilidades. Voy a hacer un sencillísimo detector de corriente con un montaje basado en tres transistores NPN conectados en cascada. El esquema que seguiré es el siguiente:

Irá alimentado con una pila de 9V del tipo 6LR61. Los transistores son BC547, muy fáciles de encontrar. La siguiente imagen muestra el diseño de la placa de circuito impreso, que no tiene ninguna dificultad reseñable.

Una vez construído el circuito impreso hago las primeras pruebas soldando al terminal de antena una chapa metálica.

Hechas las primeras pruebas satisfactorias paso a montar el dispositivo. Acoplo un portapilas de plástico rígido a la caja en la que alojaré el detector. Utilizo adhesivo de endurecimiento instantáneo por luz ultravioleta. Con dos orificios de 1mm pasaré los cables al interior de la caja.

Después instalo todo el conjunto en la caja y cableo el sistema. Como antena he usado el eje de una vieja óptica de reproductor de CDs. El interruptor es un pulsador NA (normalmente abierto) que tenía de desguace.

Finalmente el dispositivo queda montado. Es muy pequeño y transportable. La antena se puede hacer de muchas formas: un eje metálico, una antena telescópica como la que usé en el Medidor de Campo, una chapa metálica, etc.

Finalmente hago pruebas acercando el detector a un interruptor en estado activo. El led se ilumina cuando pasa por el interruptor.

Frigorífico combi Fagor FC-48/XED que tiene un problema en el panel digital que se manifiesta con un parpadeo rápido del display, que puede o no ir acompañado de un ruido de los relés activándose de manera rápida y repetida. En el siguiente vídeo puede verse el síntoma:

Cuando esto sucede lo más probable es que se deba a un fallo de la fuente que alimenta el panel digital, concretamente a los condensadores. Para desmontar dicho panel desconecto el frigorífico, abro la puerta superior y tiro del panel hacia fuera. Está anclado con pestañas de plástico.

A continuación desconecto los cables de alimentación, sondas, etc. para poder sacar por completo el módulo del panel.

Acto seguido desmonto la placa del chasis plástico, sale fácilmente haciendo palanca en las 6 pestañas de dicho chasis. Una vez liberada la placa puedo ver a la izquierda la fuente de alimentación del panel digital. Se trata de una fuente clásica muy sencilla: transformador, rectificador, filtros y un regulador de 5V. En este caso compruebo los condensadores, que están descapacitados. El secundario del transformador me da una resistencia alta y opto por cambiarlo también.

Tras la substitución de los componentes conecto el panel a 220V. El display me muestra el error «nt 1», lo cual indica que da error de sonda desconectada. Lógico teniendo en cuenta que el panel no está conectado a nada.

Monto el panel de nuevo en el frigorífico y tras las pruebas oportunas el electrodoméstico queda reparado.

Se trata de unos monitores de audio que comenzaron con un zumbido de alterna y acabaron rápidamente por no encender. El dispositivo a reparar es el altavoz izquierdo, que es el que lleva toda la electrónica y da señal amplificada al derecho, que es pasivo.

Parece ser un problema de fuente de alimentación, ya que el zumbido es característico de que la alterna ha pasado a la circuitería de audio. Voy a abrir el dispositivo para ver qué encuentro. Retiro para ello los 10 tornillos marcados en la siguiente imagen.

El interior de este equipo viene sellado en muchos puntos con productos adhesivos, lo cual evita que posibles frecuencias bajas en la caja generen vibraciones de los diferentes elementos. Retiro con cuidado el panel posterior, ya que hay que desconectar los cables de los dos altavoces y del panel frontal. La fotografía siguiente muestra los dos conectores del panel frontal que hay que retirar. Con un punzón pequeño puedo ir quitando los restos de adhesivo antes de sacar los conectores.

Los altavoces grave y agudo se desconectan tirando de los terminales Faston que tienen. No hay posibilidad de error al reconectar, ya que el terminal positivo es más ancho que el negativo. El par rojo-negro va al grave, el gris-blanco al agudo.

Necesito acceso libre al circuito impreso, hay que desmontarlo del panel trasero. Retiro los elementos marcados en rojo en la siguiente imagen. Los dos tornillos marcados en amarillo será necesario quitarlos para desmontar el transformador, como se verá más adelante.

Para liberar el circuito será necesario además desoldar los dos cables de salida que van al conector del altavoz derecho.

A continuación, teniendo ya separado todo el conjunto electrónico, retiro el blindaje del circuito quitando los 2 tornillos marcados en la foto siguiente.

Al descubrir el circuito rápidamente veo la causa del ruido de alterna. Un condensador cerámico (C49) se ha carbonizado, literalmente. Es imposible saber su valor, pues no queda prácticamente nada de él. Por fortuna, al ser un condensador asociado al puente Graetz, tiene un condensador complementario que es del mismo valor y en este caso está intacto: 100nF / 35V. Busco uno del mismo valor.

Tras el cambio del condensador decido ponerle encima una funda hecha con termorretráctil sobre la cual he escrito su valor. Si vuelve a fallar en un futuro no quemará las zonas colindantes.

Tras premontar la unidad descubro que no enciende. Alimentando con la fuente de laboratorio sí. Esto me hace pensar que la circuitería está reparada pero que la parte de alterna está fallando, ya que a partir del rectificador todo funciona. Comprobando el transformador veo que no tiene tensión a su salida, aun teniendo a la entrada 230V.

Los transformadores suelen tener en su bobinado primario un dispositivo de seguridad contra sobretemperaturas, que es un fusible térmico. A veces un pico de tensión puede hacer que se fundan. Otras veces el devanado primario está mal, produce un calentamiento y hace saltar el fusible. Voy a hacer un corte en el aislante del devanado primario para acceder al fusible y ver qué sucede.

El fusible térmico, de 250V, 2A y 130ºC, no tiene continuidad. Por tanto, como se ve en la foto superior marcado en rosa, hago un puente para comprobar si el transformador por sí mismo funciona. El resultado es negativo, el devanado primario se calienta en pocos segundos y no induce tensión alguna en el secundario. Hay que substituir el transformador.

Llegados a este punto intento buscar un recambio similar, ya que el original no se vende. La marca tiene un equivalente por 45€, también de 14+14V y 1,4A. Sin embargo Velleman tiene un modelo de 12+12V y 2A a un precio bastante menor. Viendo que tiene exactamente el mismo tamaño, tan solo 2V menos por ramal y mayor amperaje opto por este recambio. La tabla de características del integrado amplificador de este equipo, un TDA7265, revela que funciona con una tensión simétrica de ±5V a ±25V. Por tanto un transformador simétrico de 12+12V es más que suficiente.

Lo único que tendré que hacer es pasar el chasis del original al recambio, ya que el original está montado en disposición vertical y el recambio en horizontal, y no coincidirían los orificios de montaje.

Una vez en el chasis original y en disposición vertical instalo el nuevo transformador aprovechando el conector del viejo e incorporando el portafusible con su fusible de 500mA. Pruebo el equipo con resultado satisfactorio. Pongo bridas al cableado, cierro el dispositivo y vuelvo a probar. Todo correcto.

En resumen, probablemente un pico de corriente destruyó el devanado primario, quemó el condensador C49 y calentó el devanado destruido hasta hacer saltar el fusible térmico interno.

El equipo se da por reparado tras las pruebas oportunas.

El S-Meter (Signal Meter) CB-Master MD-4 permite seguir las señales de radio con un medidor de aguja de gran tamaño, lo cual facilita mucho la lectura frente a medidores basados en gráficos de barras, tan comunes en transceptores digitales de CB.

En este caso dotaré a un transceptor Ranger RCI-2950 (no es el modelo 2950DX), de una salida para conectar externamente este S-Meter. Hay información a este respecto en la red, pero como se verá ahora no siempre es información fiable. De momento toca abrir el transceptor para buscar el punto en el que hacer la conexión de S-Meter. Quito los 10 tornillos de ambas tapas. La inferior lleva el altavoz, hay que retirarla poco a poco para sacar el conector del mismo.

Mirando el esquema es fácil determinar el punto por donde pasa la señal de S-Meter. Se trata de la confluencia entre las señales de AM/FM y SSB, debidamente rectificadas a través del diodo D14, un simple 1N4148. Si se sigue el cátodo de este diodo veremos que acaba en la línea etiquetada como S-Meter.

Localizar el punto en la placa es facilísimo, basta con buscar el diodo D14 y verificar tensiones en su cátodo con el osciloscopio. La siguiente imagen de la placa principal muestra la ubicación de D14.

El problema viene cuando sigo las instrucciones de los mods que aparecen en internet. Aseguran que el conector del S-Meter externo puede tomar la masa del chasis del equipo. Al probar no obtengo lectura alguna. El osciloscopio me muestra señal en el cátodo de D14 respecto de la masa de la placa principal, pero no respecto del chasis. Mirando el esquema veo que el chasis del equipo no es la masa común, por tanto las instrucciones que se citan en la red no son aplicables. La masa la tomaré del negativo de alimentación, que sí que va a la masa que necesito.

De momento diseño una placa de circuito impreso a medida teniendo en cuenta los conectores de voy a emplear. Usaré un microjack de 2,5mm para la salida de señal S-Meter y un minijack de 3,5mm para la salida de alimentación que usa la luz del S-Meter MD-4. Las conexiones -S, +S corresponden a la señal de S-Meter, las conexiones +V, -V corresponden a la salida de alimentación para la luz del MD-4.

La siguiente imagen muestra varios momentos del proceso de fabricación de esta placa. La muesca de 31x3mm es para que quede integrada con el radiador del equipo. Los orificios laterales permitirán anclarla al panel posterior usando los tornillos de las tapas del equipo.

Realizo las conexiones en el interior del equipo. He levantado el cátodo de D14 y lo he soldado a un pin de conexión en el que he soldado también el cable de salida de señal S-Meter, de color blanco en la siguiente imagen.

Finalmente cierro el transceptor y coloco sobre la placa dos tornillos más largos que me permitan atornillarla al panel posterior pasando por dos separadores de plástico y un juego de arandelas antidesroscantes. Los separadores mantendrán la placa separada del panel, que es metálico.

Esta instalación no ha requerido ninguna modificación física del equipo y es totalmente revertible. No solo está atornillada aprovechando los orificios originales de las tapas, sino que los cables pasan también por un orificio existente en el equipo. Les he puesto termorretráctil para protegerlos (puede verse en la foto «conexiones interiores»).

He aprovechado esta modificación para comprobar algunas soldaduras defectuosas antes de cerrar el equipo, con el fin de evitar fallos a corto plazo.

Pruebo el equipo con resultado positivo. Es importante hacer la conexión del S-Meter MD-4 antes de conectar el transceptor a la alimentación en cada uso, ya que si por error ponemos el S-Meter en el conector de alimentación, aunque entre con holgura, podemos destruirlo.

NOTA ACERCA DE LA CALIBRACIÓN: La calibración de la señal de S-Meter está prevista para el medidor interno, por tanto si se modifican los valores de VR1 (AM-FM) y/o VR2 (SSB) se modificará la lectura del medidor digital interno. Dado que el medidor externo MD-4 tiene un atenuador puede usarse para modificar la lectura de señales fuertes. No es recomendable por tanto variar la regulación de los citados VR1 y VR2. Es posible que por temas de impedancias la lectura del medidor digital interno sea más baja cuando se conecte el MD-4. Si el lector lo desea puede hacer un circuito separador o pasar el MD-4 a través de un operacional para corregir este hecho, aunque poco sentido tendría hacer caso de un medidor digital basado en barras cuando se tiene un externo de aguja.

El acoplador de antenas para la banda de HF Daiwa CNW-418 es un equipo que permite monitorizar la potencia de RF y corregir la ROE de los equipos de radioaficionado, adaptando la impedancia entre la antena y el transceptor.

Esta unidad tiene un problema que se evidencia con la imposibilidad de acoplar las impedancias y con la medición errónea del factor de potencia de RF. Quitando los 6 tornillos de la tapa superior accedo al interior con la intención de hallar la causa del problema. Tras una inspección detallada localizo una masa floja debida a un tornillo pasado de rosca.

Tras cambiar el tornillo por uno nuevo aprovecho para verificar algunos componentes del acoplador. En el esquema pueden verse todos los componentes, aunque prestaré atención especial a los diodos de germanio y las resistencias.

Hay tres diodos de germanio en la etapa de entrada, la cual desmonto quitando los 3 tornillos que la anclan al panel trasero.

Posteriormente desueldo el cable de salida, ya que eso me permitirá retirar todo el conjunto.

Acto seguido abro la etapa de entrada quitando los 4 tornillos del blindaje. Esto me da acceso a su interior.

Después de hacer las comprobaciones de rigor procedo a cerrar la etapa de entrada y vuelvo a montarla siguiendo inversamente los pasos de desmontaje. En la siguiente imagen pueden verse marcados los diodos de germanio.

En la placa del switch de potencia también hay un par de diodos de germanio que compruebo, así como las resistencias del circuito.

Estando todo en orden compruebo el acoplador con mi antena de hilo en todas las bandas: 80m, 40m, 30m, 20m, 17m, 15m, 12m y 10m, obteniendo resultados satisfactorios. Aprovecho para pulir la tornillería exterior, muy oxidada, así como la palometa de tierra.

El equipo queda reparado.

---

Usa los siguientes enlaces para ir directamente al apartado que te interese:
–Reparación de la placa reguladora AVR
–Corrección de la sobretemperatura en la placa AVR
–Reparación de la retroiluminación del LDC auxiliar
–Iluminación del S-Meter
–Comprobación de las pilas internas

El transceptor de HF Kenwood TS-940S es uno de los más míticos equipos de radioaficionado, con un excelente receptor, fuente incorporada, transmisor de 150W y acoplador automático motorizado. Esta unidad está aparentemente «muerta» y al conectarla solo se enciende la luz del S-Meter. Me comenta su dueño que el fallo era intermitente en un principio y se escuchaba un relé cada vez que se manifestaba el problema. También me comenta que la pantalla LCD auxiliar no tiene retroiluminación y que la luz del S-Meter parpadea aleatoriamente desde hace tiempo. Solucionaré estos problemas paso a paso.

Reparación de la alimentación – Arreglos en la placa reguladora AVR

Con referencia al problema principal, y sospechando obviamente de la fuente de alimentación integrada, procedo a abrir la unidad quitando los 8 tornillos marcados en la siguiente imagen para ver qué sucede. Hay que deslizar la tapa superior un poco hacia atrás antes de retirarla hacia arriba.

El interior revela la fuente de alimentación a la izquierda, el acoplador automático a la derecha, los filtros y la unidad de potencia detrás del acoplador, etc. Mi zona de actuación será la fuente de alimentación, que puede verse señalada en la foto siguiente.

Me centro principalmente en la placa AVR, el regulador de voltajes, ya que probablemente la avería va a provenir de ahí. Mirando el esquema del Manual de Servicio compruebo todas las tensiones que ofrece la fuente y me encuentro con el primer problema, las tensiones marcadas en rojo en el gráfico siguiente no están presentes.

Es obvio que ninguna de las tensiones de +10 y +5 voltios existe. En el siguiente diagrama de bloques he representado en resumen cómo trabaja la fuente de alimentación de este equipo. Como puede verse, la tensión de +5V proviene de la de +10V. Por tanto lo más probable es que falle la rectificación de 11V. Al comprobar el puente de diodos veo que existe entrada, pero no salida.

Desmonto la placa AVR desconectando todos sus conectores (los numero antes según la serigrafía de la placa) y quitando los 4 tornillos que la anclan a la base. Rápidamente se ve el gran deterioro de los diodos que forman el puente Graetz o rectificador de onda completa.

Tan deteriorados están los diodos que al desmontarlos uno de ellos se me rompe al moverlo para sacarlo. La vista que me ofrece el microscopio revela que estaba fisurado longitudinalmente. Por tanto este era el problema. El contacto intermitente del diodo fisurado hacía que esta avería tuviera intermitencias.

El esquema de la fuente dice que los diodos de este rectificador son del tipo U05B, que soportan 2,5A. En cambio los que he sacado son diferentes, lo cual evidencia que esta fuente ya ha sido reparada. Mirando las características de los diodos que acabo de extraer, modelo UBD204, veo que tan solo llegan a 1,7A.

Por tanto aquí hay un problema de mala elección de componentes. Esta emisora es famosa por su mal diseño de la placa AVR, ya que los rectificadores alcanzan mucha temperatura. Se habla en diferentes foros de temperaturas de trabajo de 73ºC. Es habitual que los rectificadores acaben presentando problemas, como fue el caso que nos ocupa. Si a eso añadimos la elección de unos diodos de recambio que aguantan menos de lo que el esquema original recomienda, la avería está asegurada. Es cuestión de tiempo.

Mi elección para substituir los diodos originales es el 1N5401, un buen rectificador que soporta intensidades de hasta 3 amperios, por tanto mayor de lo que el fabricante había instalado originalmente.

La siguiente imagen muestra la diferencia entre el diodo que habían instalado tras la primera avería del rectificador de 11 voltios y los que instalaré yo. Abajo, los diodos ya puestos en la placa AVR. Por cierto, la resistencia de 560Ω – 1/2W que se ve debajo será substituida más adelante por estar fuera de valor.

Naturalmente al reparar el rectificador ni me planteo el estado del condensador C12, que le hace de filtro: lo cambio directamente, subiendo su valor de 6800µF / 16V a 25V. Compruebo el resto de la placa AVR en busca de componentes fuera de valor. El esquema siguiente muestra la placa AVR con todos los componentes substituidos.

La flecha roja muestra el rectificador cambiado (por los 4 diodos 1N5401). Los condensadores marcados en amarillo mostraban signos evidentes de deterioro. Los componentes marcados en azul se mostraron fuera de valor (como R21), claramente deteriorados (como C1 y C2, quemados y con 7nF frente a los 4,7nF teóricos) o presentaban fugas (como D9). Cambio también el transistor Q104, un 2SD1406, deteriorado por el calor. Tras estos cambios se corrige también un rizado en la tensión continua.

Corrección de los problemas de sobretemperatura en la placa AVR

Como mencioné anteriormente este equipo tiene un problema de diseño que hace trabajar la placa reguladora de tensiones a un régimen de temperaturas muy elevado. Hago una serie de pruebas chequeando temperaturas con una sonda y obtengo estos resultados:

Mientras que los ciclos de ventilación del radiador de la fuente que muestra el osciloscopio son correctos (activación del ventilador a los 46ºC y parada a los 37ºC), el rectificador recientemente substituido llega a los 70ºC, y el condensador C12 que le hace de filtro a 45ºC. Si bien el equipo podría trabajar así, con el tiempo se produciría un deterioro prematuro de los componentes, sobre todo del condensador C12. Este condensador capta calor del rectificador por disipación y va aumentando su temperatura progresivamente.

Hay múltiples soluciones, en muchos foros se habla de este problema. Hay quien ha optado por sacar el rectificador de la placa y mediante cables instalarlo en el radiador de la fuente. Esto aumentaría la temperatura del radiador y cambiaría los ciclos de ventilación calculados para la potencia original disipada. Otras personas optaron por sacar el condensador C12, elemento más crítico, para mediante cables instalarlo más lejos de los rectificadores. Sin embargo el calor no absorbido por C12 se disiparía a otras zonas de la placa, obviando que el filtro del rectificador debe estar lo más cerca posible de este.

Yo voy a intentar otra solución, que espero sea del agrado del dueño del equipo: instalar una miniturbina de 5V y tan solo 90mA de consumo. Hará un poco de ruido pero no será gran cosa y alargará la vida de los componentes mediante una considerable bajada de la temperatura de trabajo.

La turbina irá atornillada al acoplador en uno de sus tornillos con una pieza fabricada con PCB de fibra de vidrio. Como puede verse en la foto superior he buscado un tornillo un poco más largo para compensar el grosor del soporte que he fabricado. La turbina instalada toma la alimentación del pin 1 del conector 7 de la placa AVR (ver esquema anterior), que es su salida de 5V.

El generoso caudal de aire proporcionado por esta turbina es suficiente para mantener la placa AVR a una buena temperatura de trabajo, a cambio de un ruido más que aceptable. Las mediciones arrojan una bajada importante de la temperatura con la tapa del equipo puesta.

Reparación de la retroiluminación del LCD auxiliar

El transceptor Kenwood TS-940S tiene dos pantallas, una principal de tecnología fluorescente de vacío y otra auxiliar de tecnología LCD. Esta segunda es retroiluminada, aunque en esta unidad no funciona dicha iluminación. Para solucionar este problema desmonto la tapa inferior tal y como desmonté la superior y a continuación abato el frontal. Para hacerlo tengo que colocar el frontal fuera de la mesa de trabajo y aflojar los tornillos marcados en amarillo (uno a cada lado) en la siguiente imagen, para luego retirar los marcados en rojo (dos a cada lado), teniendo precaución de ir dejando caer poco a poco el frontal, que usará como bisagras los tornillos aflojados.

Desmontando los dos tornillos marcados en rojo en la siguiente fotografía puede extraerse el conjunto LCD Assembly – Switch Unit L.

Luego desconecto el cable que une ambas placas entre sí y desmonto la placa LCD Assembly sacando los 4 tornillos marcados en esta imagen.

Finalmente tengo acceso a las dos lámparas que dan luz a la retroiluminación y que están fundidas. La referencia del recambio Kenwood es B30-0835-08, pero no es fácil encontrarlas. Bastará con poner dos lámparas de 9V – 60mA sin olvidar pasar las fundas verdes de goma de las viejas a las nuevas.

Pruebo la pantalla con resultado positivo. Recordar que este equipo tiene en la trampilla superior deslizante una serie de controles entre los que se incluye el regulador de contraste del LCD.

Reparación del problema de la luz del S-Meter

Según comentaba el dueño del equipo, la iluminación del S-Meter hacía tiempo que fallaba. Variaba de intensidad de manera aleatoria. Pensando que se trataba de un posible mal contacto comprobé la estabilidad de la luz moviendo cables y conectores. Fue al tocar la placa Switch Unit A que empezó a manifestarse el fallo. Acotando más el problema llegué a la conclusión de que uno de los tornillos de masa de la placa Switch Unit A estaba flojo.

Dicho tornillo está ubicado detrás del frontal, bajo los switches Vox/Man, Full/Semi del Vox Control. En el siguiente vídeo puede verse cómo llegué al diagnóstico exacto del problema.

Decido luego cambiar además la vieja iluminación de lámparas por una iluminación Led más uniforme. Para ello desmonto el chasis del S-Meter sacando los 2 tornillos siguientes.

La idea es substituir las dos lámparas (de 14V – 80mA) por una tira de 3 Leds de color blanco cálido (4200ºK). En el siguiente esquema de la placa Switch Unit A puede verse el cambio a efectuar.

La instalación de la tira de leds se asegura con un aislante de cinta Kapton y cinta de doble cara de fijación fuerte. La foto inferior no muestra la versión definitiva, en la que usé un cable más fino que evita la curvatura del primer Led.

Una vez montado todo el conjunto y con la nueva iluminación instalada en el equipo el transceptor presenta un aspecto mejor.

Comprobación de las pilas internas

Aprovechando que el equipo está abierto no solo compruebo tensiones y frecuencias. Reviso también las dos pilas internas que posee. Una de ellas está ubicada en la placa Switch Unit L, justo detrás de la pantalla LCD. Es de 3V. Compruebo su estado y tensión.

Nota: El portapilas que se ve en la foto anterior no es original, pero es una buena solución para poder poner pilas CR2032 fácilmente.

La segunda pila está en la Digital Unit. Para acceder a ella desmonto el chasis del altavoz, quitando los 4 tornillos marcados en la siguiente fotografía.

Luego desmonto la tapa de la Digital Unit sacando los 8 tornillos que posee alrededor. La pequeña placa que se ve a la izquierda es el conversor DC-DC que da la tensión de 44V al display de fósforo.

Finalmente tengo acceso a la segunda pila, también de 3V. Compruebo su estado y tensión.

Comprobaciones varias

Otros detalles a comprobar pasan por los dos ventiladores, que deben estar limpios. El de la unidad de potencia de RF está perfecto, pero el de alimentación necesita un repaso. Abro la tapa trasera del radiador para acceder a él.

Teniendo acceso a las aspas puedo limpiarlas. Se pueden desmontar aflojando un pequeño tornillo que tienen en el eje.

Finalmente cambio tornillería deteriorada u oxidada y engraso un poco la trampilla deslizante superior, ya que le cuesta bastante el movimiento.

Se comprueba el equipo en RX y en TX, aunque dadas mis condiciones de antena con ruidos de S9 espero la comprobación definitiva de su dueño. No obstante contacto en una primera llamada con Eslovenia y puedo oír mi señal en diferentes receptores WebSDR. Doy el equipo por reparado.

La plastificadora Fellowes Cosmic 2, de formato A3, permite hacer plastificados por fusión generando calor mediante dos rodillos calefactados. Esta unidad ha quedado atascada y un fuerte ruido mecánico acompaña esta anomalía.

Se ve una lámina de plastificado atascada a su salida, y al no poderla sacar con la palanca de liberación tengo que proceder a abrirla. Quito los 4 tornillos que hay en su base.

La tapa superior sale a presión hacia arriba, con especial atención en las tres pestañas ubicadas en diferentes puntos. Estas pestañas unen la tapa superior con el frontal.

Para poder sacar la lámina atascada tengo que desmontar el elemento fusor, que se compone de dos rodillos, sus respectivos dispositivos calefactores, el motor que los acciona y una resistencia NTC que controla la temperatura. Se desmonta quitando 2 tornillos de cada lado, como muestra la siguiente imagen.

También tengo que desconectar todos los cables que van del elemento fusor a la placa de control. Son 4 conectores: motor, resistencia NTC y los dos cables de los calentadores.

Tengo que desmontar el conjunto del motor para liberar los rodillos por el lado izquierdo. Para ello quito los dos tornillos marcados. El conjunto saldrá aplicando un pequeño giro que libera una pestaña (a simple vista es fácil de entender). Se soltará un muelle, que al montar se tiene que volver a enganchar. No tiene demasiado misterio.

Para liberar los rodillos por el lado derecho tengo que quitar la pieza que les sirve de soporte. Quitando los tornillos indicados en rojo en la siguiente fotografía y desenganchando el resorte marcado en verde saldrá la pieza blanca, que libera los rodillos.  Si hay cables embridados a ella se tiene que quitar la brida. Este resorte marcado con la flecha también existe en el lado izquierdo. Lo desengancho también.

Ahora puedo sacar la pieza que mantiene los rodillos en su posición original, con cuidado de no estirar demasiado de los cables que pasan por ella. Al sacarla ambos rodillos quedan libres por su lado izquierdo.

En este punto puedo separar los rodillos de sus resistencias calefactoras y entre sí para sacar los restos atascados. No están pegados a los rodillos porque estos están fabricados de un material especial que evita este hecho.

Una vez realizado el limpiado de los rodillos vuelvo a montar todo siguiendo inversamente los pasos de desmontaje y pruebo la plastificadora. Observo que en frío va perfecta, pero en caliente adquiere un ruido en los engranajes del motor bastante molesto. Abro de nuevo la plastificadora y engraso los engranajes del lado izquierdo y, del lado derecho, los ejes marcados en la siguiente imagen. Uso grasa especial, no aceite lubricante.

Una vez engrasado el sistema vuelvo a cerrar y pruebo con resultado positivo. Este último problema era debido a que los rodillos al calentarse experimentan una dilatación. Dicha dilatación produce un aumento de la fuerza sobre la pieza que alberga los ejes de los rodillos. Sin grasa suficiente esta fuerza se transmite longitudinalmente al lado izquierdo, donde está el conjunto del motor, que acusa una vibración audible. La plastificadora ha quedado reparada.

Se trata de un amplificador lineal de RF para la banda de 11m Zetagi B150 que no proporciona señal a su salida. La alimentación funciona aparentemente de manera correcta. Necesito abrirlo, comenzando por sacar los tornillos frontales, marcados en la siguiente fotografía.

A continuación retiro la tapa posterior, con especial cuidado de irla sacando de ambos lados simultáneamente para evitar que se encalle. Sale deslizándola en dirección de la flecha amarilla.

Después quito la tornillería trasera e interior, marcadas en la siguiente imagen de rojo y magenta respectivamente.

Con esto ya tengo la placa de circuito impreso liberada y la puedo retirar. Al cogerla detecto el primer problema: una soldadura defectuosa en uno de los conectores, que puede verse en el siguiente vídeo.

Aparte de repasar esta soldadura voy a comprobar unos puntos clave que he marcado en el esquema de este equipo. En primer lugar el transistor final, que podría estar dando problemas. En segundo lugar los condensadores electrolíticos, por seguridad, serán substituidos.

Para facilitar la manipulación del circuito desconecto el panel frontal desoldando las 4 conexiones de los interruptores. También desueldo el cable de alimentación, que al estar deteriorado será substituido por uno nuevo.

La comprobación del transistor final, un MRF455 con encapsulado 211-07, responde al siguiente gráfico cuyos pasos se siguen en sentido horario. El tester debe ponerse en modo comprobador de diodos.

Si la lectura en el paso 3 es muy alta o la progresión de los pasos arrojan resultados diferentes a los expuestos en el anterior gráfico el transistor debe substituirse. En este caso los resultados son dudosos y no muestran un funcionamiento satisfactorio del transistor, por lo que procedo al cambio. Con referencia a los condensadores electrolíticos se cambian por precaución.

Tras la substitución de los componentes anteriores se comprueba el funcionamiento del amplificador con una emisora de CB, obteniendo resultado positivo.

Se trata de un ratón multimedia Logitech M-U0007 con algunos años de uso. Al hacer click con el botón principal (izquierdo) genera aleatoriamente un doble click, con los inconvenientes que eso implica: ventanas que se minimizan, imposibilidad de arrastrar con click, etcétera.

En estos casos lo habitual es que el problema derive del microswitch que comanda la señal del botón principal. Un deterioro puede hacer que se generen falsos contactos en estado activo, lo cual producirá clicks muy breves y seguidos que son interpretados en el ordenador como un doble click. Abro el ratón para proceder al cambio del microswitch. Quitando las bases adhesivas tengo acceso a los 4 tornillos de la base.

Una vez desmontada la tapa superior tengo acceso al interior del ratón. Tengo que desconectar el cable para trabajar más cómodamente, simplemente es un conector que sale tirando de él. Para desmontar la placa comienzo sacando un pasador de plástico, que saldrá tirando de él como indica la foto siguiente.

Con el pasador fuera puedo sacar todo el bloque superior, tirando hacia arriba con una leve inclinación. Aprovecho para limpiar el interior de la rueda, para que los sensores ópticos funcionen correctamente.

Ahora saco los 5 tornillos marcados en la siguiente imagen. Los dos primeros me permiten retirar el soporte del bloque superior (donde estaba insertado el pasador), y los dos más próximos a la salida del cable me facilitan la extracción de una pequeña chapa metálica.

También retiro dos pequeños muelles que luego tengo que volver a colocar antes de cerrar, ya que si no la botonera no funcionará como se espera.

Finalmente puedo quitar la circuitería y con ello proceder a la substitución del microswitch defectuoso. En la última foto puede verse el nuevo recambio instalado, de igual medida pero con el actuador color azul.

Cierro el dispositivo siguiendo inversamente los pasos de desmontaje y pruebo satisfactoriamente todas las funciones, quedando el ratón reparado.

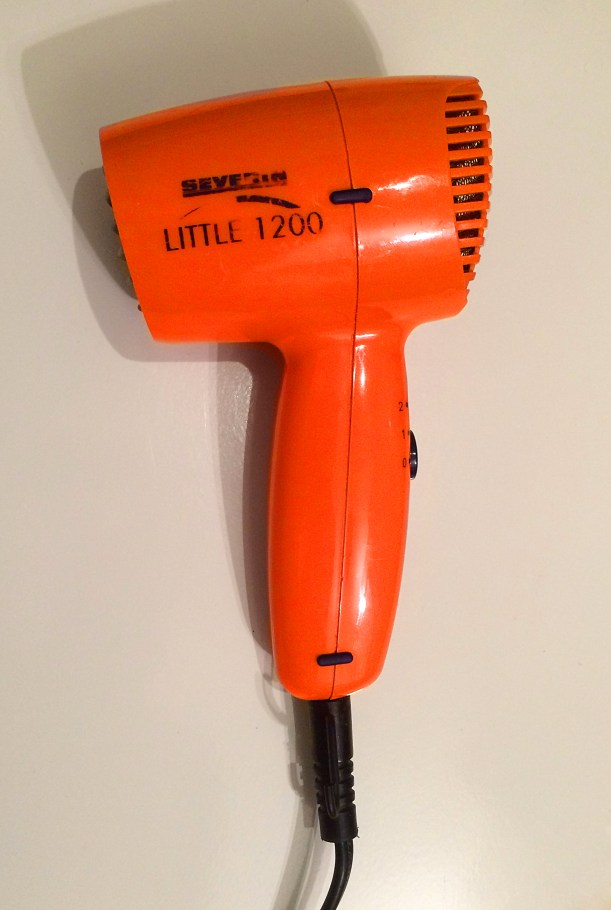

Secador de cabello compacto de viaje, con dos posiciones de velocidad. Se para cuando lleva medio minuto y tras enfriarse vuelve a funcionar, repitiendo el ciclo.

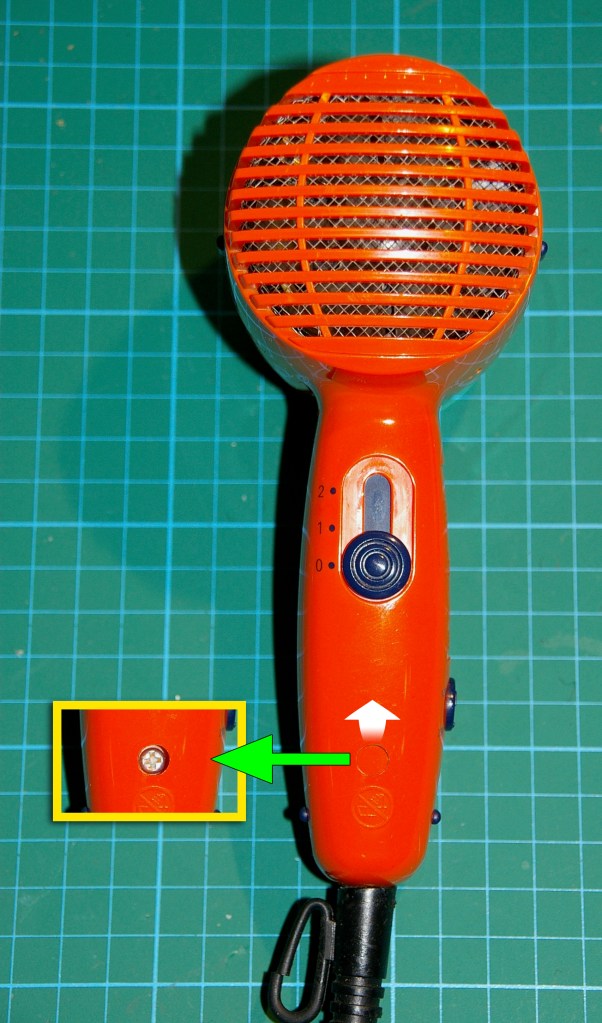

Este tipo de averías se debe normalmente al sistema de seguridad que llevan los elementos de calor, que interrumpen el suministro eléctrico cuando detectan una temperatura anormalmente alta. Mi consejo cuando pase algo así es poner en marcha el secador en una habitación oscura y mirar a través de la rejilla la resistencia de calor. Si tiene alguna zona muy incandescente y otras zonas apagadas probablemente haya una derivación eléctrica o un cortocircuito entre las espiras que sería necesario revisar. En este caso ocurre este síntoma. Voy a abrirlo para averiguar por qué. Tengo que quitar el único tornillo que tiene, en el mango, oculto bajo una tapa redonda.

Nota: es normal que las espiras en contacto con el chasis aislante de la resistencia tengan un brillo algo más intenso que el resto.

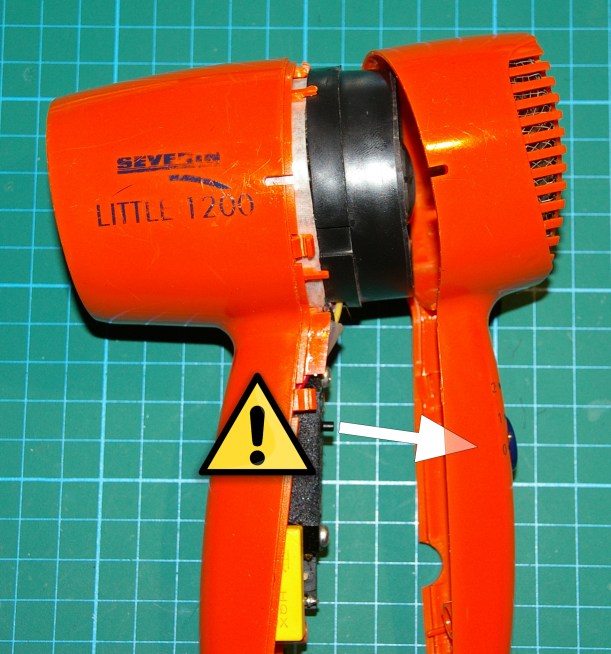

Después, haciendo palanca a lo largo de la unión de los dos plásticos puedo abrir todo el conjunto, enganchado con una serie de pestañas. En la imagen siguiente la marca de atención sugiere que a la hora de cerrar el secador hay que hacer coincidir el pivote del interruptor con el orificio del mando selector de velocidad.

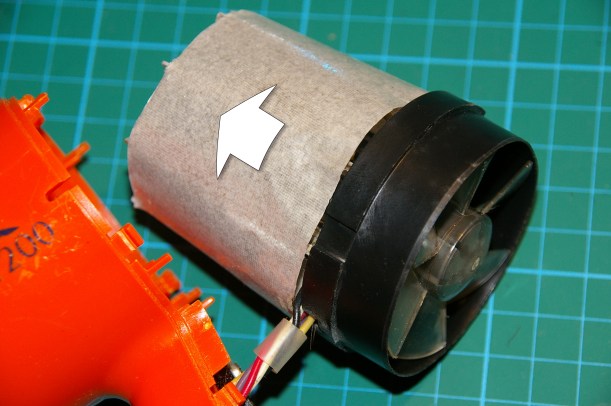

A continuación retiro el protector térmico que hay alrededor del elemento calefactor, tirando en la dirección de la flecha. Este elemento es importantísimo para evitar un sobrecalentamiento del plástico exterior y también para aprovechar todo el calor irradiado.

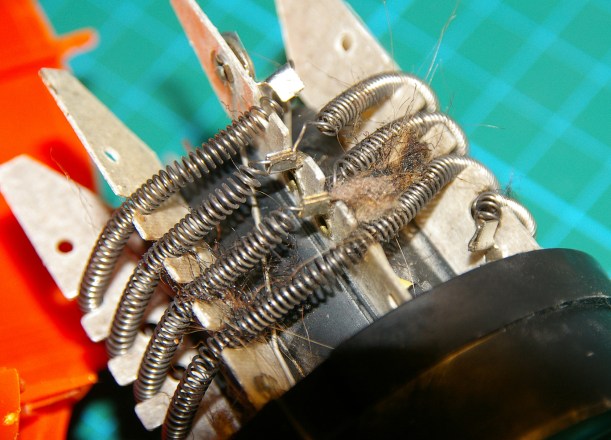

Finalmente puedo comprobar el origen del problema. La suciedad y restos de cabello han formado acumulaciones que han derivado la corriente de las espiras de la resistencia entre diferentes puntos, provocando el sobrecalentamiento del elemento calefactor y haciendo saltar el sistema de protección.

Una vez retirada la suciedad y habiendo limpiado las espiras de la resistencia monto el dispositivo siguiendo inversamente los pasos del desmontaje y pruebo el secador con resultado satisfactorio. Es muy importante no saltarse nunca los sistemas de protección como fusibles, fusibles térmicos, interruptores térmicos, etc. Se debe localizar el fallo y subsanarlo, pero siempre manteniendo la seguridad como prioridad.

El digitalizador de casetes SKD1000-A2 de SilverCrest permite pasar grabaciones de cintas magnéticas a formato digital vía USB. Básicamente consiste en un reproductor de casetes auto-reverse con una tarjeta de audio USB integrada.

El problema de esta unidad en concreto es que mientras se digitalizaba una cinta se detuvo súbitamente. Al acercar el oído se oye el motor girar, pero todo el sistema está bloqueado. Sospechando rápidamente de la correa de transmisión procedo a abrirlo, quitando los 3 botones superiores (Reverse, Rew y FFWD) con ayuda de unos alicates y usando un trozo de tela para no dañar los botones. Salen tirando hacia arriba. También quito los 3 tornillos que hay bajo la tapa.

A continuación quito los 3 tornillos que hay en ambos laterales, lo cual me permitirá la apertura de la carcasa.

Seguidamente voy haciendo palanca en la unión de los plásticos para desencajar las pestañas existentes y así poder abrir la unidad. Tengo especial cuidado de no dañar el potenciómetro de volumen. Se trata de ir abriendo, ir vigilando todas las caras del equipo e ir tirando hasta liberar la tapa posterior.

Finalmente, tras abrir la unidad encuentro la correa de tracción muy desgastada y brillante. Cuando las correas presentan brillo significa que necesitan una substitución. El motor gira pero patina y le es imposible mover el sistema mecánico. Una correa en buen estado debe ser mate y no presentar grietas al doblarlas con giros de radio pequeño. En la siguiente imagen se muestra la posición de la correa, por si la encontramos partida y no sabemos cómo montar la nueva.

Substituyo la correa por una de un tamaño ligeramente inferior, ya que la original está un poco floja. El equipo funciona perfectamente. Cierro la unidad siguiendo los pasos de desmontaje inversamente y vuelvo a probar el digitalizador, dando la avería por resuelta.

El tocadiscos Sony PS-LX43P se vendió como opción para el equipo hifi Sony LBT-V302, conjunto que podemos ver en la siguiente foto en la que he resaltado dicha opción.

Esta unidad se para al ponerla en marcha, aunque el motor se oye girar el plato se detiene. Si se gira con la mano se escucha un «clack» y continúa parado. El giro inicial del plato hace sospechar que la correa de tracción está bien. Hay que desconectar el tocadiscos sacando un pequeño conector de alimentación y los RCA de audio. Antes de abrirlo saco la tapa superior abriéndola al máximo y tirando hacia arriba por las bisagras. Me aseguro de que el brazo está en la posición bloqueada y tiro de la goma del plato para retirarla.

Pongo la unidad en posición vertical para retirar los 7 tornillos de la tapa inferior, marcados en la siguiente imagen. Se puede apreciar el acceso a los reguladores de velocidad de los modos de 33 / 45 R.P.M.

A continuación observo que la leva de control está fuera de su sitio, ya que el pivote que tiene debe ir en la guía de la rueda acanalada (ver foto siguiente). Para encajarla en su lugar tengo que aflojar los 2 tornillos marcados en verde, lo cual me permite levantar la leva lo suficiente como para girar la rueda y volver a posicionar el pivote dentro de la guía.

Una vez reposicionada la guía la avería queda resuelta y el plato vuelve a girar con normalidad con todas las funciones automáticas de retorno del brazo.

Anexo: Inspección y cambio de la correa de tracción

Si se desea inspeccionar el estado de la correa de tracción o bien se tiene que proceder a su substitución se pueden seguir estos pasos adicionales, entendiéndose que ya se ha retirado la goma superior del plato.

Retirar el clip de fijación del eje del plato, tirando con unos alicates de punta redonda.

Posicionar el plato de forma que uno de sus orificios deje ver el eje del motor. Eso permitirá ver si la correa está o no partida, y en caso de no estarlo se puede insertar un destornillador para liberar la correa. Manteniendo el destornillador con la correa enganchada a él tirar del plato hacia arriba valiéndose de los otros dos orificios.

Finalmente, tras la inspección / substitución de la correa seguir el mismo procedimiento del destornillador para insertar el plato en el eje y fijarlo con el clip de fijación.
